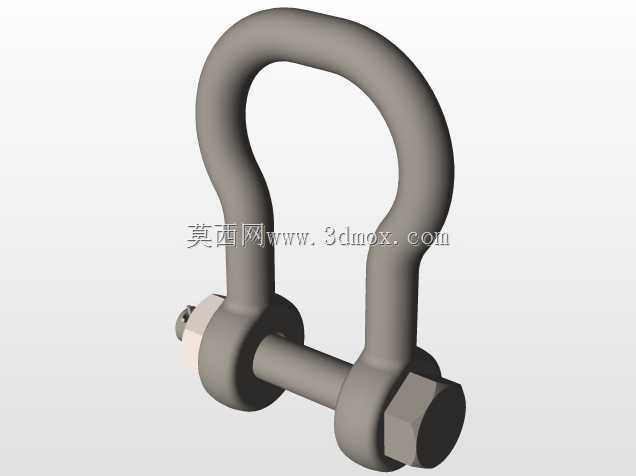

弓型带螺母起重卸扣结构设计

在起重吊装、索具连接、重型设备移位、钢结构临时固定这类作业场景里，卸扣是最常用的可拆卸连接承载构件，这款弓型卸扣的建模完全围绕实际吊装工况的受力逻辑搭建，没有做多余的装饰性结构。从实际使用场景来看，这类卸扣常配合钢丝绳、吊装带、吊环使用，在港口货物装卸、建筑钢结构吊装、重型机电设备安装、野外管线铺设的临时吊点搭建中都能见到，它的核心作用是实现吊索与被吊物、吊索与起重设备吊点之间的快速可靠连接，相比焊接式吊点，它可以灵活拆装重复使用，适配不同的吊装作业需求。

设计过程中首先考虑的是受力分布，弓型的环体结构相比直型卸扣，能更好地适配多根吊索的夹角受力，避免应力集中在环体的弯折处，环体的截面采用圆形变径设计，在与横销配合的两个耳部做了加厚处理，因为这两个位置是横销剪切力、环体拉力的集中承载区，建模时特意做了圆弧过渡，没有直角棱边，既可以减少吊装时吊索的磨损，也能消除应力集中带来的断裂风险。横销采用带六角头与锁紧螺母的结构，相比螺纹直接拧入环体的款式，这种带螺母的结构在承受冲击载荷时不容易松脱，横销的光杆段与环体耳部的孔采用间隙配合，既保证拆装时的顺畅度，也不会因为间隙过大导致横销受载时出现偏磨，螺母端还预留了开口销安装位，实际使用时可以加装开口销做二次防松，适配振动较大的吊装工况。

从安装边界来看，这款卸扣的环体内腔空间足够容纳两根直径匹配的吊装带或钢丝绳套，横销的长度刚好贯穿两个耳部后露出2-3个螺距的螺纹，保证螺母完全拧紧后不会有多余的杆段突出刮碰吊索，环体顶部的圆弧曲率经过优化，当吊索夹角控制在120度以内时，环体内壁与吊索的接触面积足够大，不会出现吊索被局部挤压割伤的情况。建模时还原了实际加工的工艺细节，比如环体耳部的孔口做了倒角处理，方便横销快速插入，六角头与螺母的对边尺寸符合通用扳手的适配标准，现场作业时不需要专用工具就能完成拆装锁紧。需要注意的是，这类卸扣在使用时严禁横向受力，横销必须顺着吊索的拉力方向安装，建模时的结构尺寸也对应了额定载荷下的强度要求，环体的截面直径、横销的直径都经过受力校核，保证在额定载荷下的变形量在安全范围内，不会出现永久变形影响重复使用。
