HS5085舵机伺服执行机构三维设计

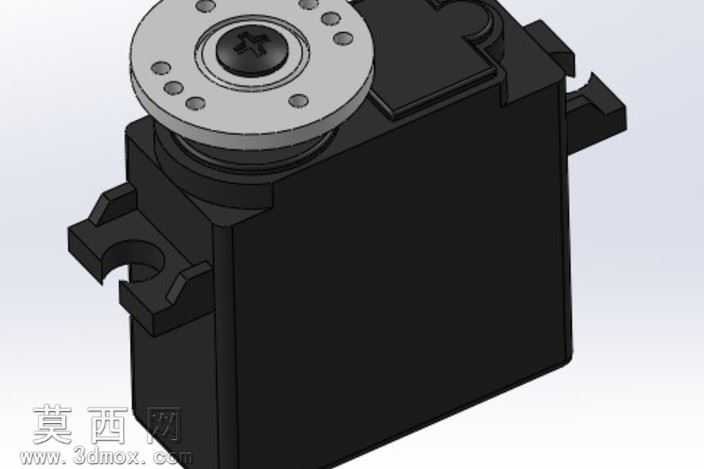

本作品为HS5085型号伺服舵机的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体建模遵循实物测绘的尺寸比例，完整还原了该型号伺服舵机的全部外观结构与装配关系。建模初始阶段先完成主体基座的特征构建，以拉伸凸台命令生成舵机黑色主体外壳的基础轮廓，对外壳两侧的安装耳结构通过拉伸切除与圆角特征处理，还原安装孔位与卡扣的细节结构，保证外壳的安装适配性与实物一致。顶部输出舵盘部分单独建模，采用旋转凸台命令生成圆形舵盘基体，对盘面的均匀安装孔位通过圆周阵列命令完成排布，中心的十字螺丝固定位通过拉伸切除做出沉孔结构，还原舵盘与输出轴的连接固定细节。材质渲染阶段对不同部件做了区分处理，主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度参数，模拟舵机外壳常用ABS材质的哑光磨砂质感；顶部金属舵盘赋予银灰色金属材质，添加轻微的金属反光与表面细微纹理，还原铝合金舵盘的金属质感；中心固定螺丝赋予深灰色金属材质，做出螺丝头部的十字槽细节，提升整体模型的真实感。结构设计上完整还原了舵机的装配逻辑，外壳的合模缝、侧边的出线槽预留位、输出轴与舵盘的配合公差都做了对应处理，各部件之间不存在干涉问题，可直接用于装配验证与结构演示。设计过程中参考了该型号舵机的实际安装尺寸，两侧安装耳的孔位间距、舵盘的转动范围、主体外壳的长宽高比例都严格对照实物参数，保证模型可直接用于机电项目的装配模拟、舵机安装位的结构适配校验，也可用于机器人、航模等项目的方案演示与结构布局参考，模型的细节完整度可满足渲染出图、结构展示、装配模拟等多场景的使用需求。
