卧式工业储运用压力容器三维设计

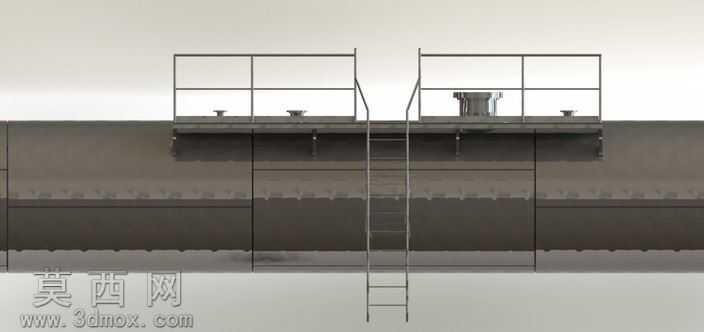

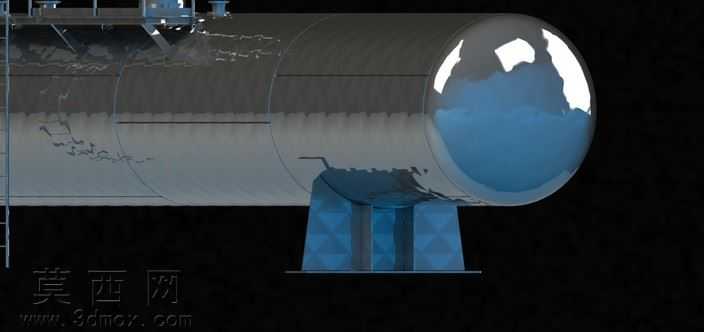

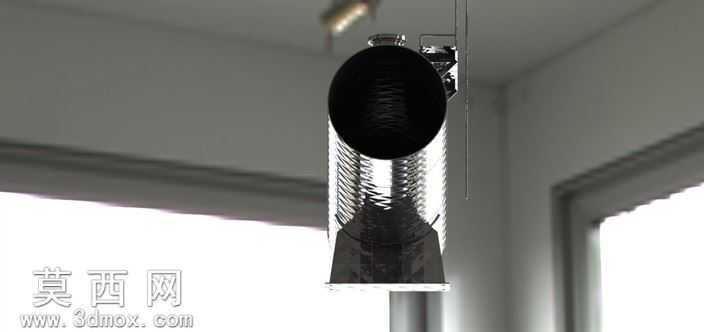

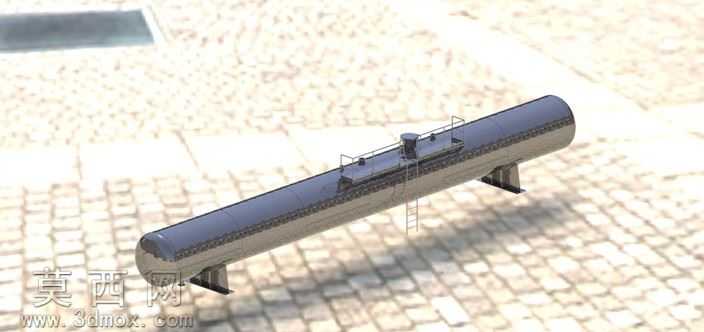

本作品为卧式长筒型压力容器的三维建模设计成果，建模阶段严格遵循给定的设计参数开展，以保证模型的工程实用性与尺寸准确性。建模过程中首先搭建基准坐标系，确定筒体的中心轴线为核心定位基准，按照给定的筒体半径1.25米、筒体长度26米的参数，通过旋转凸台特征生成等壁厚的圆柱形筒体主体，筒体两端采用标准椭圆形封头结构，封头与筒体的连接位置做了平滑过渡处理，避免应力集中的结构缺陷，符合压力容器的结构设计规范。在附属结构建模上，筒体顶部设置了检修用人孔结构，人孔周边配置了安全防护栏杆，栏杆采用等径圆钢阵列生成，搭配直爬梯结构连接筒体顶部与底部支座，爬梯的踏步间距按照人体工程学参数设置，保证人员通行的合理性。筒体底部设置两个鞍式支座，支座的弧形支撑面与筒体外壁完全贴合，支座底部设计了带安装孔的底板结构，可直接用于现场安装固定，支座与筒体的连接位置做了加强筋结构设计，提升支撑结构的承重能力。材质与渲染阶段，针对SA285GRC容器钢的材质特性，为模型赋予了低粗糙度的深灰色金属材质，还原钢制压力容器的真实表面质感，金属材质的反射参数调整为低反射、高漫反射的状态，匹配工业设备哑光漆面的视觉效果；地面场景采用浅米色铺路砖材质，通过纹理贴图还原砖缝与表面粗糙质感，场景光照采用自然光模拟，调整光照角度生成自然的投影效果，清晰呈现设备的整体轮廓与结构层次。结构细节上，筒体环向位置做了等距排布的环向加强筋特征，提升长筒体的抗外压失稳能力，人孔的法兰连接结构做了细节还原，包含法兰盘、密封垫片、紧固螺栓的完整结构，所有螺栓采用标准件库调用后阵列排布，保证连接结构的真实感。设计思路围绕压力容器的工程实用性展开，所有结构尺寸均匹配12栏工作压力的承压需求，在保证结构强度的前提下简化冗余特征，既满足三维展示的视觉效果，也可作为工程方案演示、结构校核的参考模型，整体模型比例协调，结构完整，清晰展现了卧式压力容器的典型构造特征。
