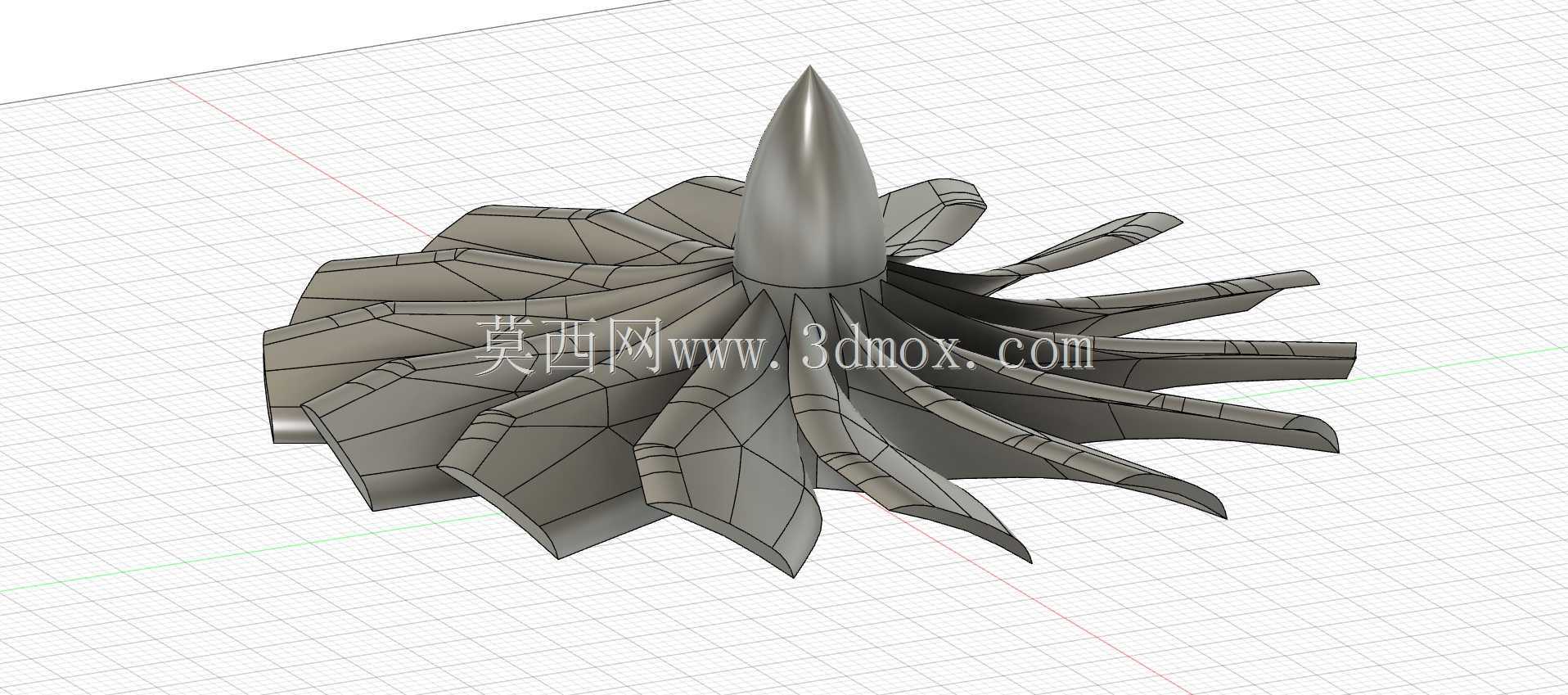

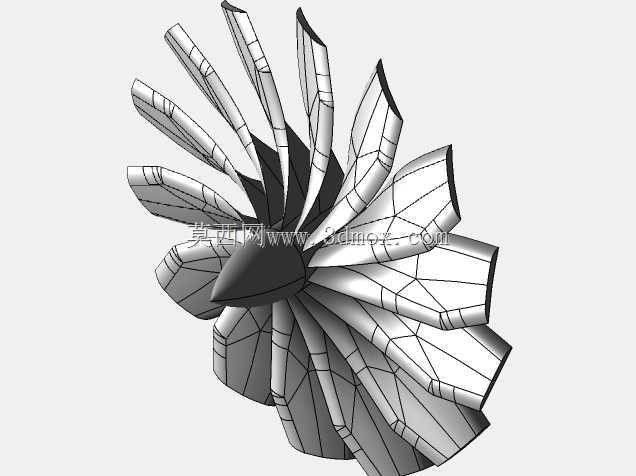

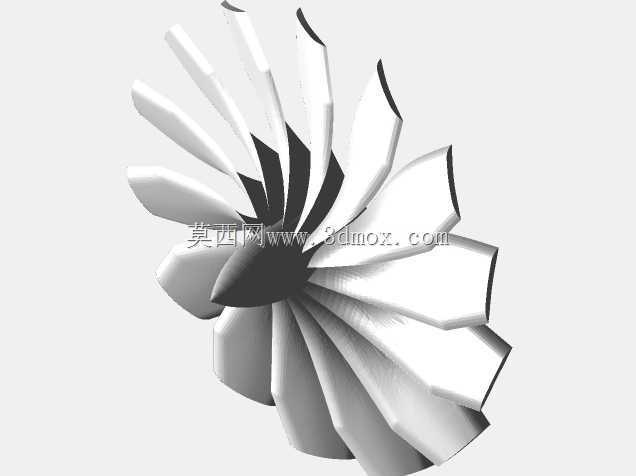

198mm规格EDF电动涵道风扇叶片结构

这类涵道风扇叶片主要应用在电动涵道动力系统中，常见于航模动力单元、小型通风增压设备、微型无刷动力配套场景，作为核心做功部件承担气流压缩、动能输出的作用，叶片的气动外形直接决定整套动力系统的推力输出效率、工作噪音水平与高速运转稳定性。本次设计的叶片整体外径控制在198mm，适配对应内径的涵道壳体安装，中心锥采用流线型纺锤结构，能够在进气端有效梳理来流，减少进气紊流对叶片工作面的干扰，避免气流在叶根位置形成分离涡，降低高速运转下的气动损失。叶片采用大后掠扭转变截面设计，从叶根到叶尖的弦长、安装角呈连续渐变分布，叶根位置厚度更大以满足高速旋转下的结构强度需求，抵御离心力带来的结构形变，叶尖位置做薄处理以匹配涵道内壁的间隙要求，减少叶尖漏气损失，提升整体做功效率。设计阶段充分考虑了尼龙材质3D打印的工艺特性，叶片表面的加强筋走向顺着打印层理方向布置，避免打印过程中出现翘曲、层间结合力不足的问题，打印完成后无需复杂后处理即可满足动平衡初校要求。需要注意的是，该叶片未集成标准化安装接口，实际装机使用时需要根据配套电机的输出轴规格、安装座尺寸自行设计连接结构，安装时需要保证叶片与涵道内壁的周向间隙均匀，控制单边间隙在0.8-1.2mm区间，间隙过大会导致气流回流降低推力，间隙过小则容易在高速运转时出现叶尖擦碰涵道壁的故障。叶片的叶型经过多轮气动迭代，在12000-18000rpm的常用工作转速区间内，能够保持较高的升阻比，气流沿叶片通道流动时的压力梯度分布均匀，不容易出现气流喘振现象，适配kv值在1200-2000区间的外转子无刷电机使用，可满足中等尺寸航模、小型桌面通风设备的动力需求。日常使用中需要注意避免叶片吸入硬质颗粒，防止叶片前缘出现磕碰缺口破坏气动外形，若出现叶片缺损需及时更换，避免动平衡失效引发整机振动过大的问题。
