Y+B轴动力车床用演示工装零件

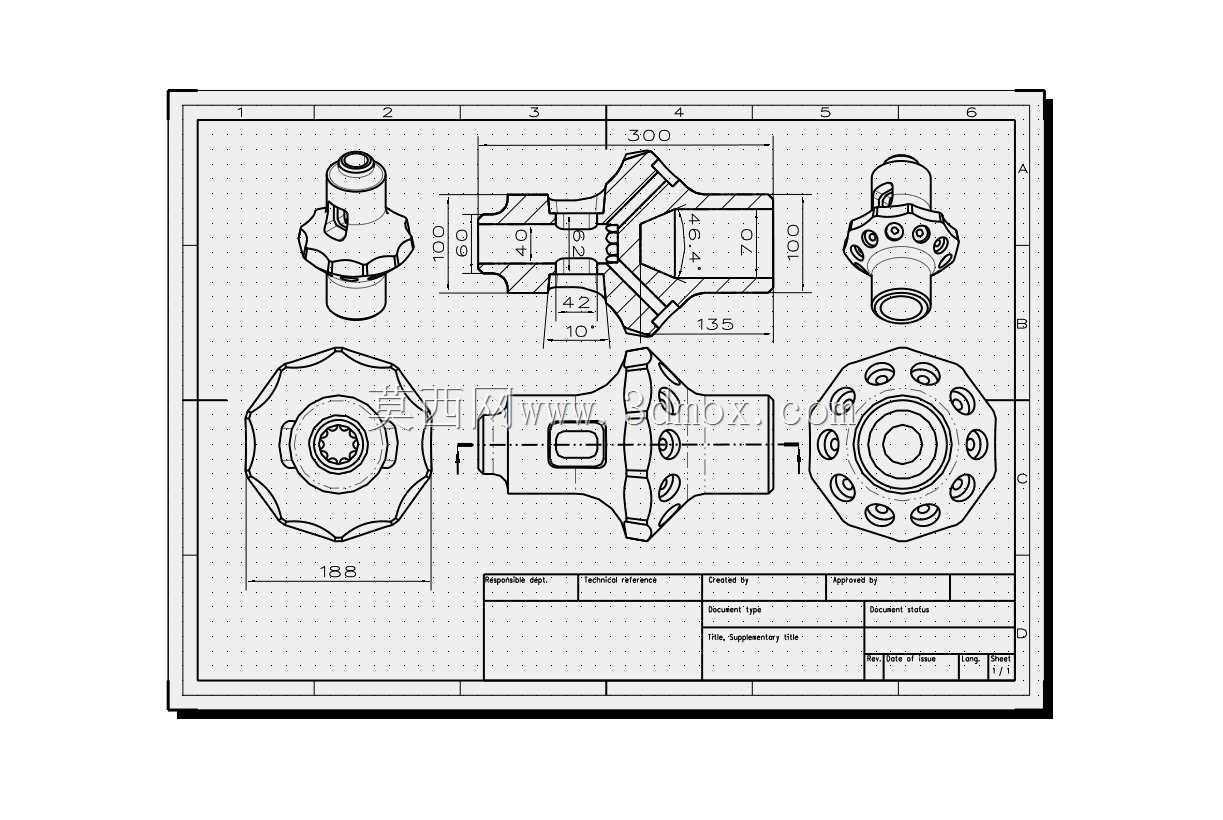

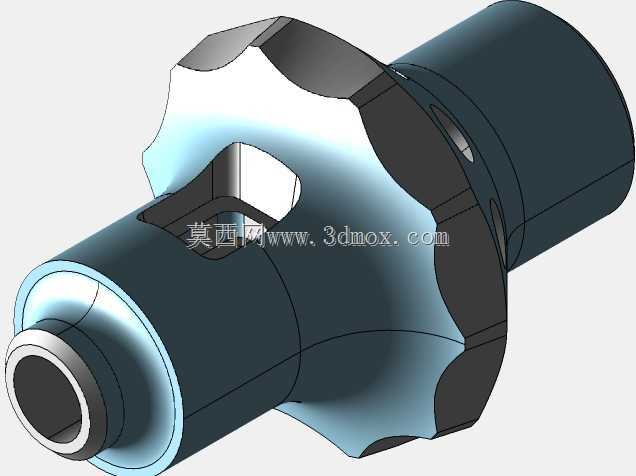

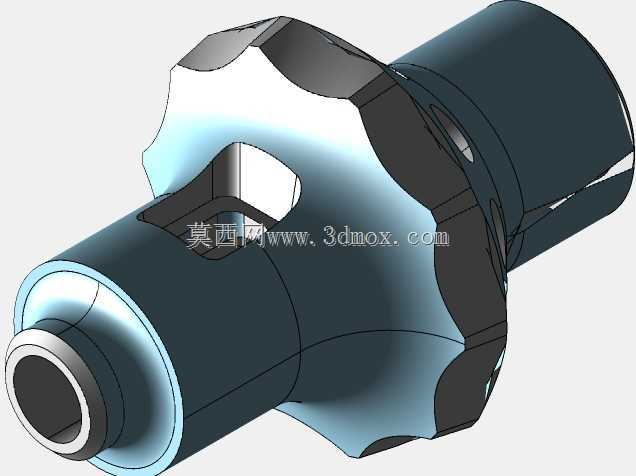

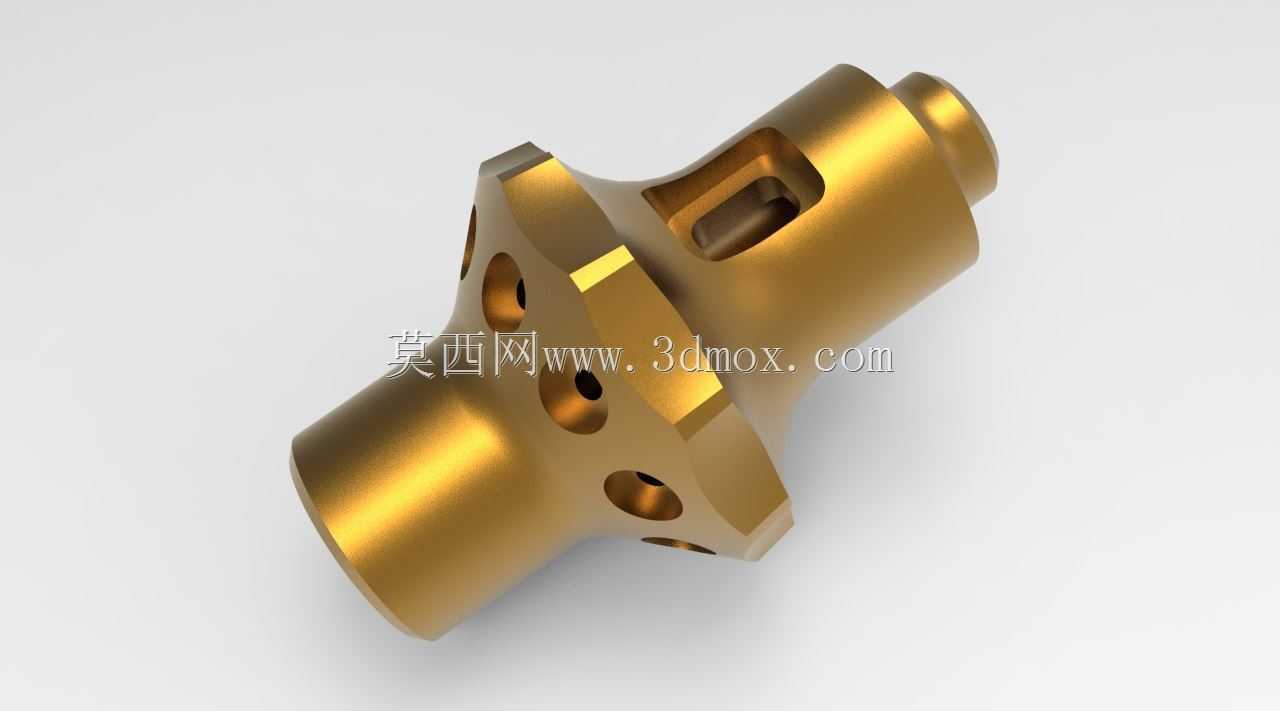

该零件适配带Y+B轴的动力车床加工场景，属于刀塔配套的演示类工装连接件，主要用于多轴车铣复合加工场景下的动力头安装定位，帮助调试阶段验证刀塔走刀路径、轴系联动精度，也可作为同类非标动力轴座设计的参考样件。零件整体采用阶梯轴加法兰盘的组合结构，主体轴段做了同轴度公差约束，两端轴径分别适配动力刀座的安装内孔与待接驳的刀具端接口，中间法兰盘为带切边的异形结构，切边位置做了避让设计，避免刀塔回转过程中与相邻工位刀具、排屑结构发生干涉。法兰盘上分布的多组径向通孔，一类用于安装锁紧螺钉，实现零件与刀座端面的周向固定，另一组为冷却介质通流孔，可将机床内部的高压切削液直接引导至切削区域，降低加工过程中的刀具温升，同时辅助冲排切屑。零件上开设的异形槽为动力传输的键位配合槽，槽壁做了表面硬化处理的预留设计，可承受动力输出过程中的交变扭矩，避免长期回转过程中出现键槽磨损、传动间隙过大的问题。设计阶段优先考虑了安装边界的适配性，法兰盘最大外圆尺寸控制在对应车床刀塔的工位间距允许范围内，不会占用相邻工位的安装空间，两端轴段的伸出长度经过校核，保证安装后刀具的加工行程覆盖常规轴类、盘类零件的车铣复合加工范围，不会出现超程撞机的风险。零件的所有过渡位置均做了圆角处理，既减少热处理过程中的应力集中风险，也避免安装过程中锐边划伤操作人员，同时降低切削液流动过程中的阻力，减少通流孔位置的积液残留。从结构受力角度看，法兰盘与轴段衔接位置做了加厚处理，可承受Y轴联动铣削过程中产生的径向切削力，避免长期受力出现轴段变形、加工精度漂移的问题，多组锁紧孔的分布位置经过动平衡校核，保证零件在高转速回转过程中不会出现过大的振动，保障加工表面质量。
