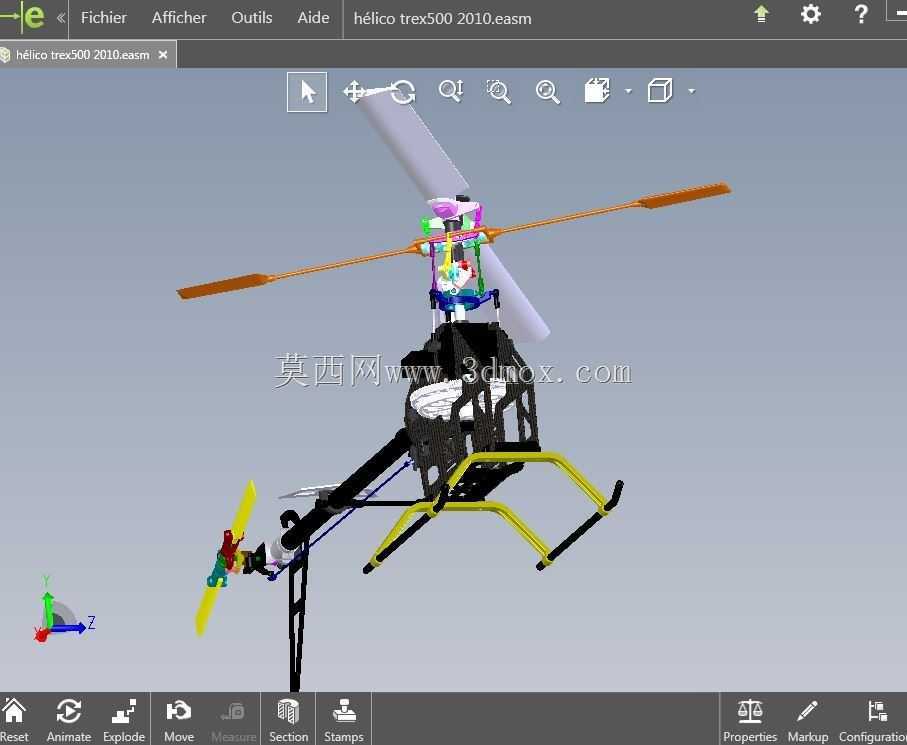

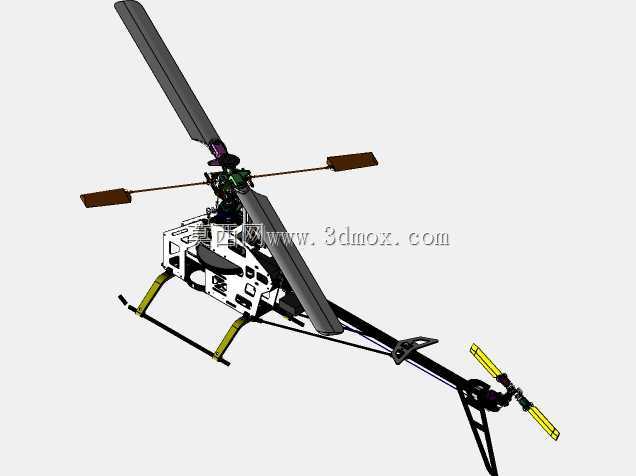

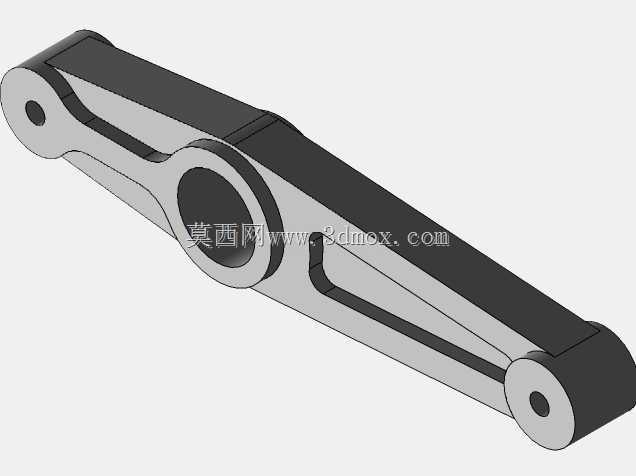

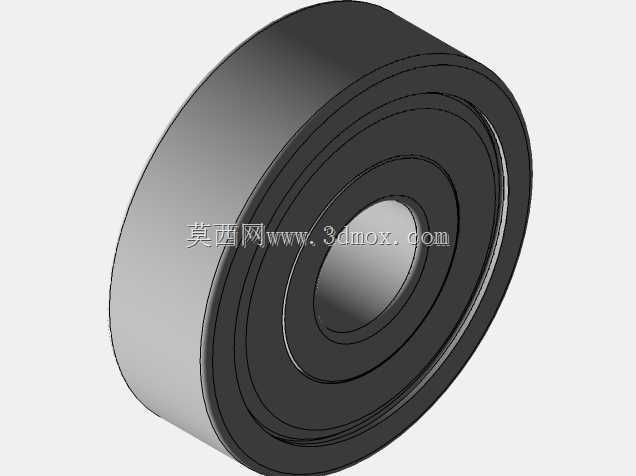

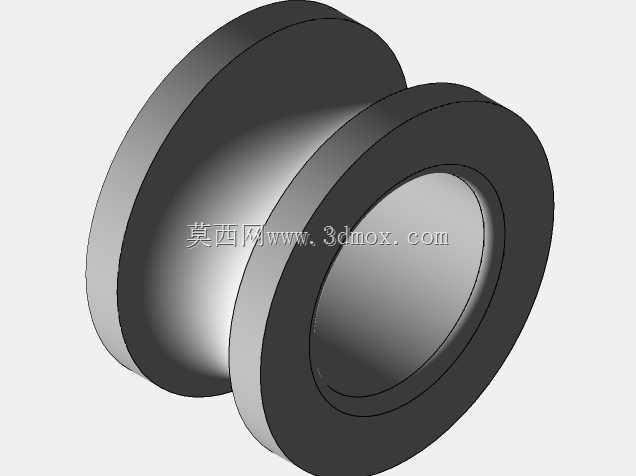

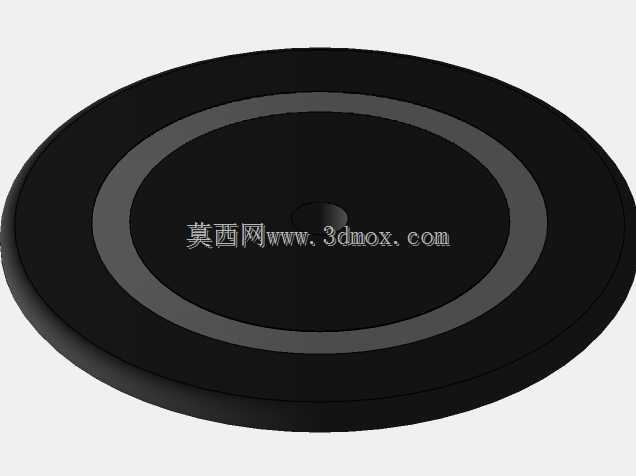

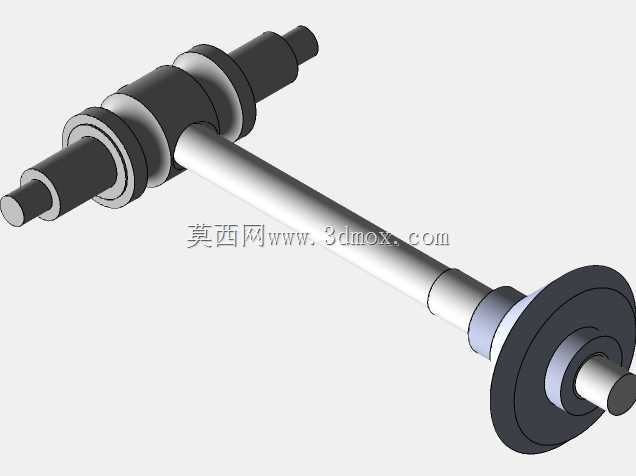

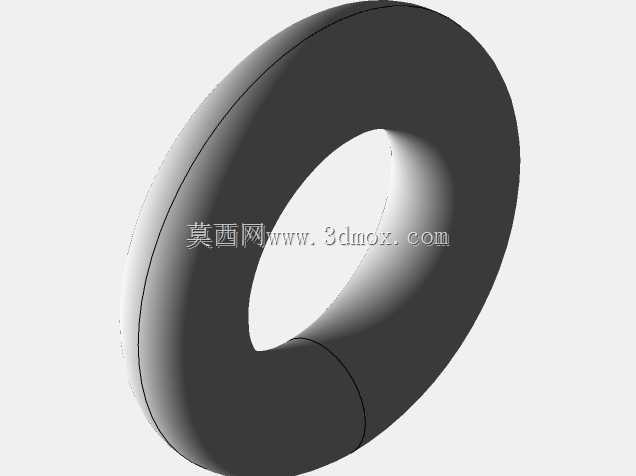

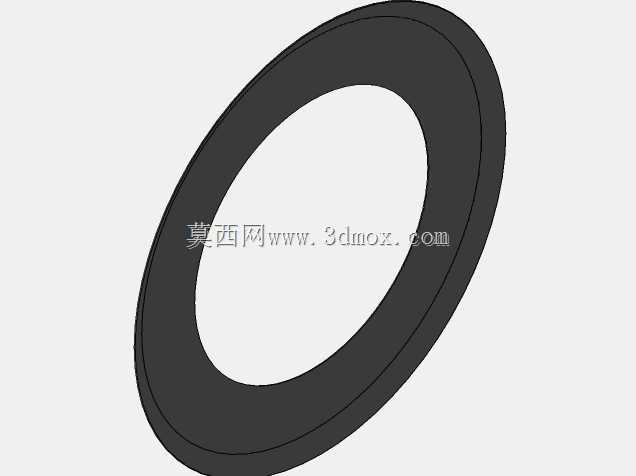

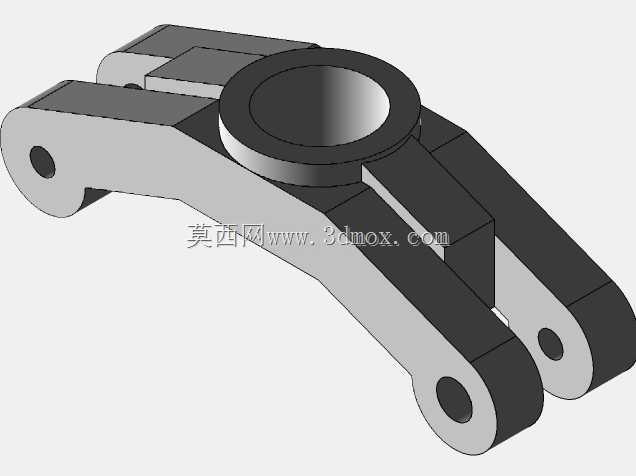

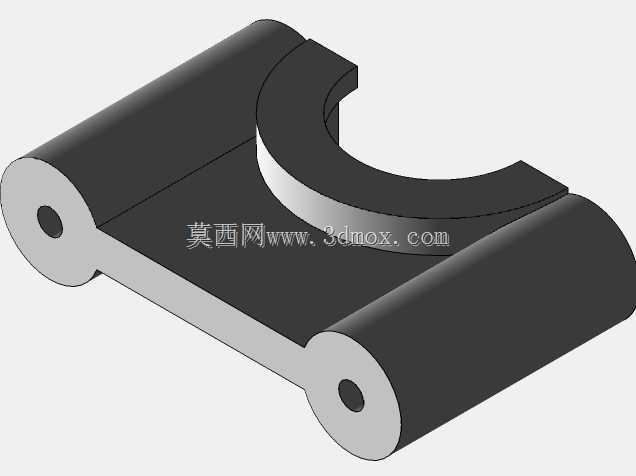

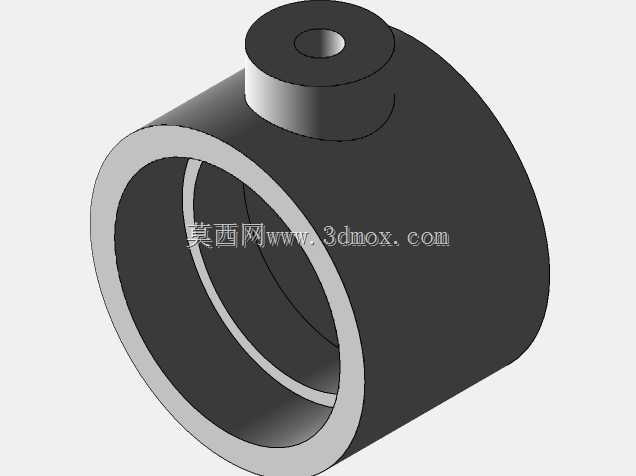

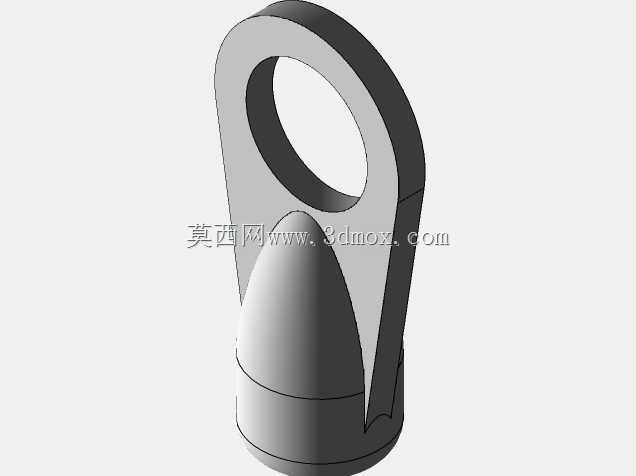

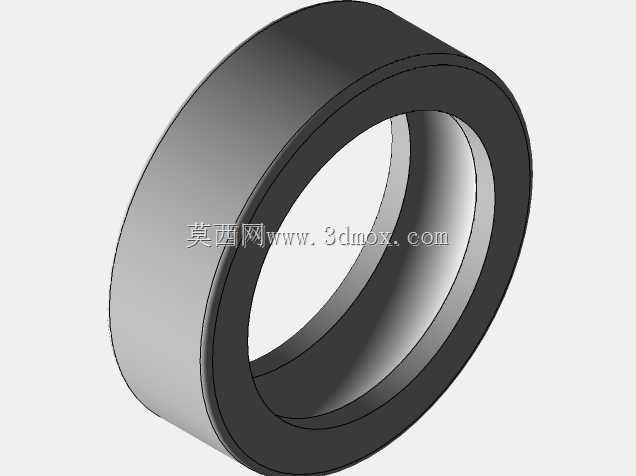

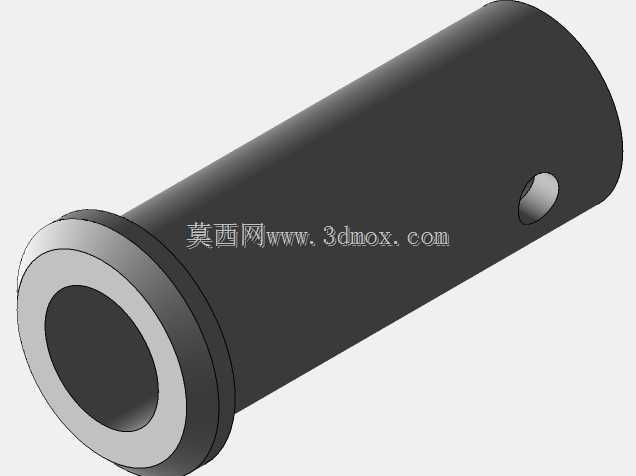

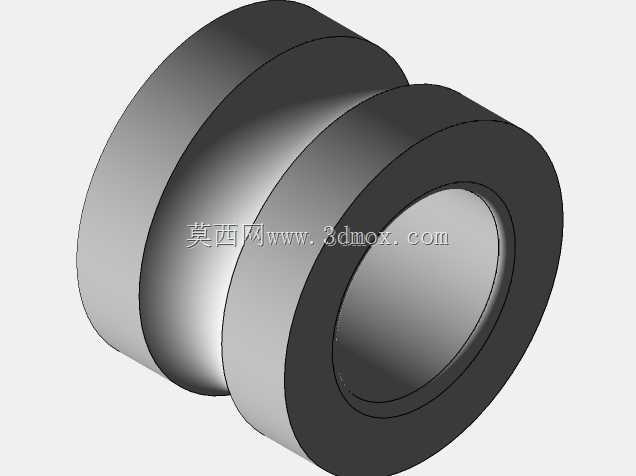

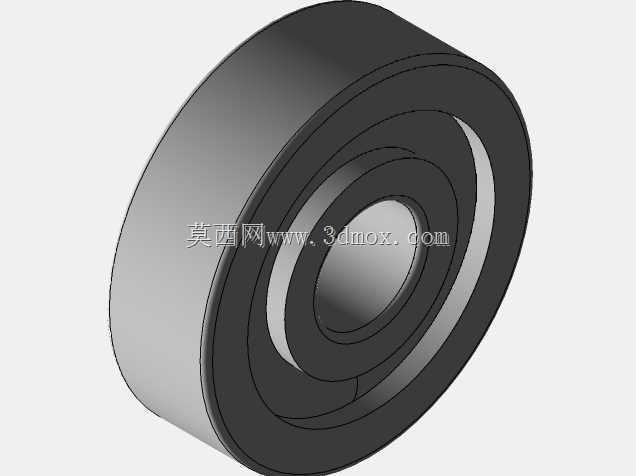

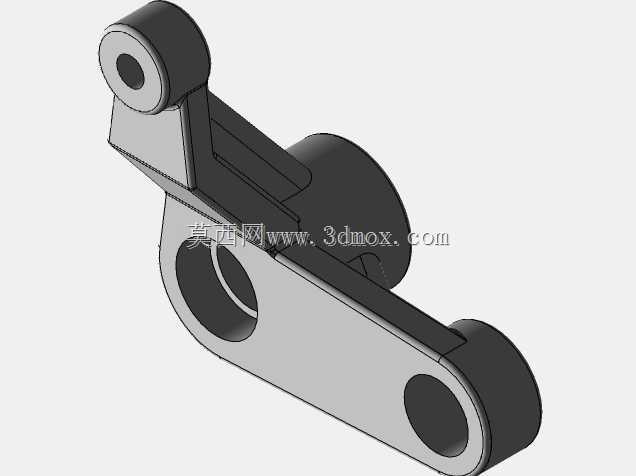

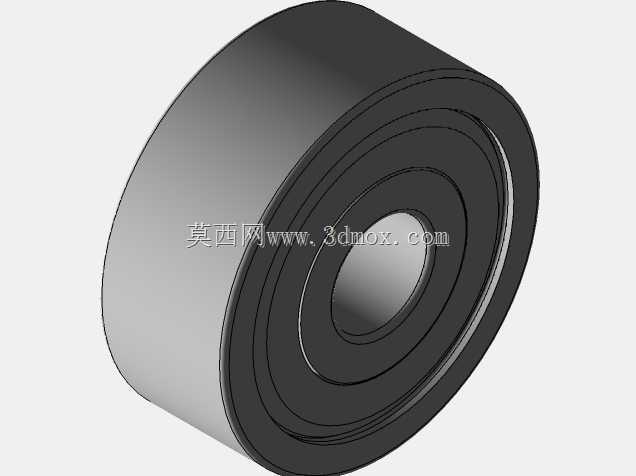

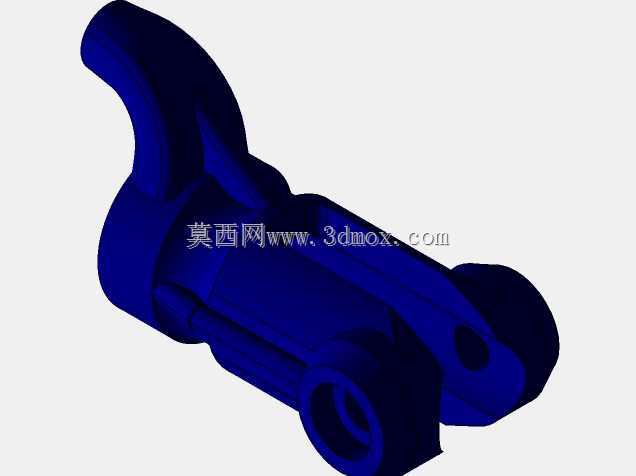

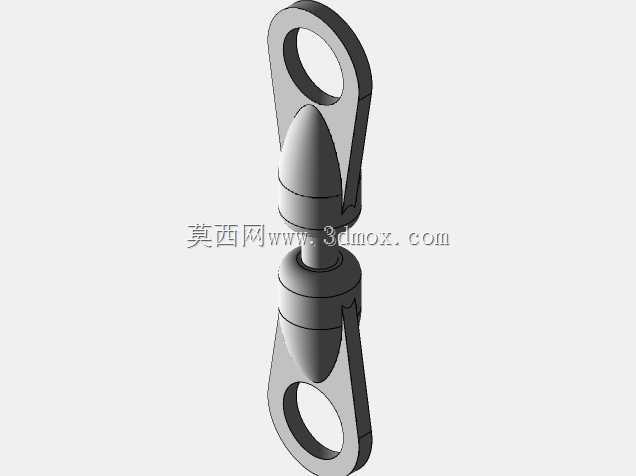

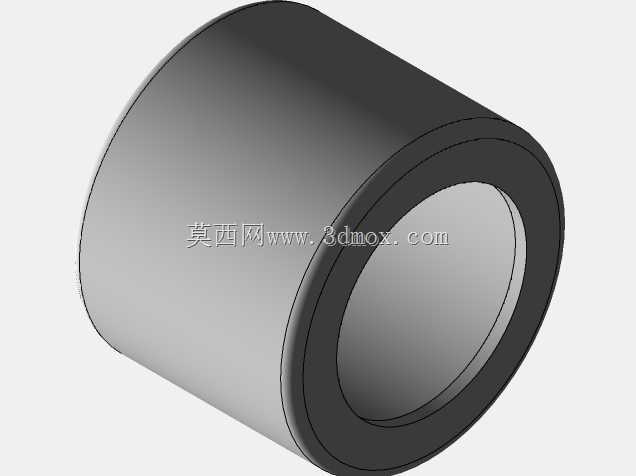

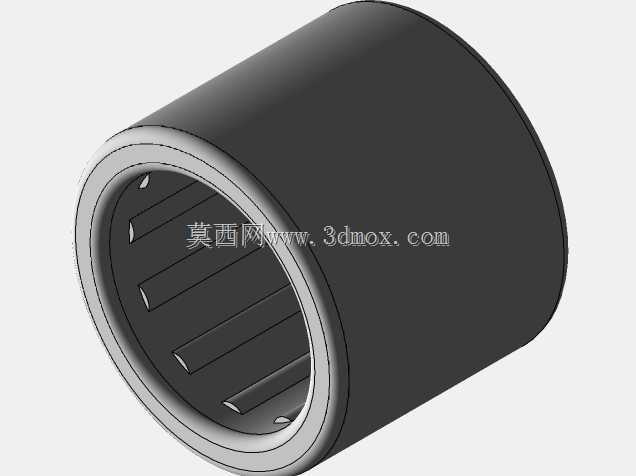

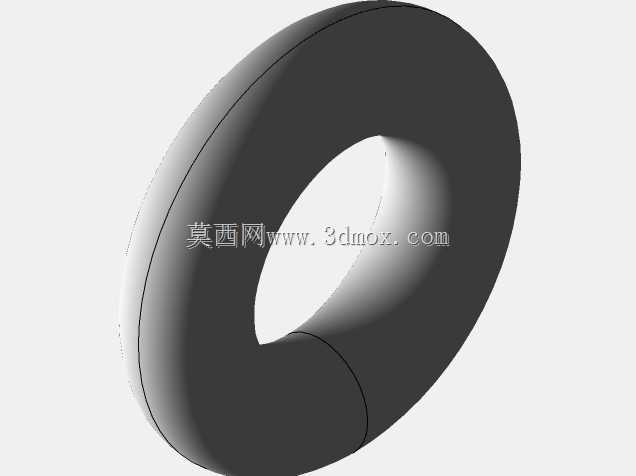

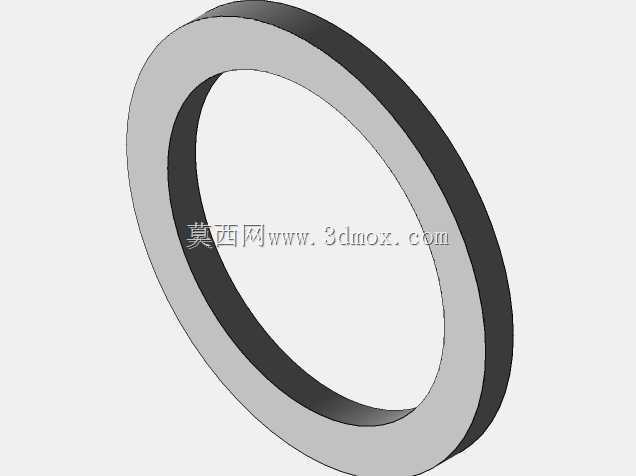

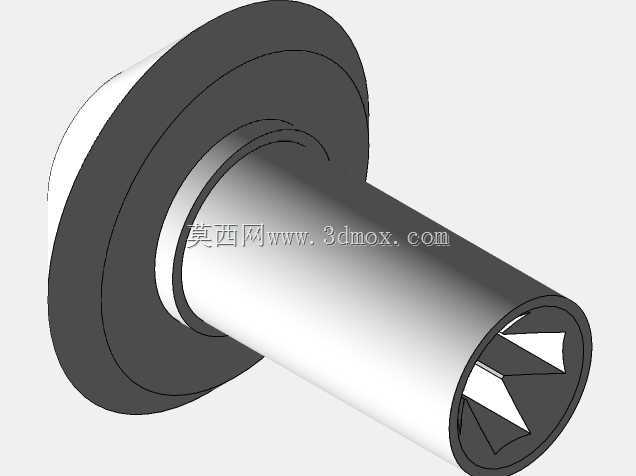

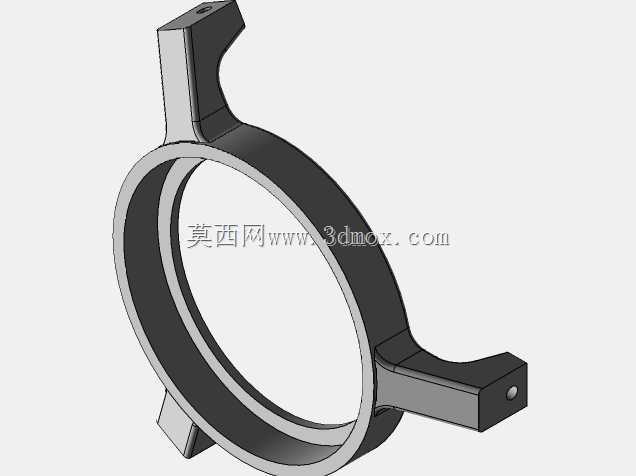

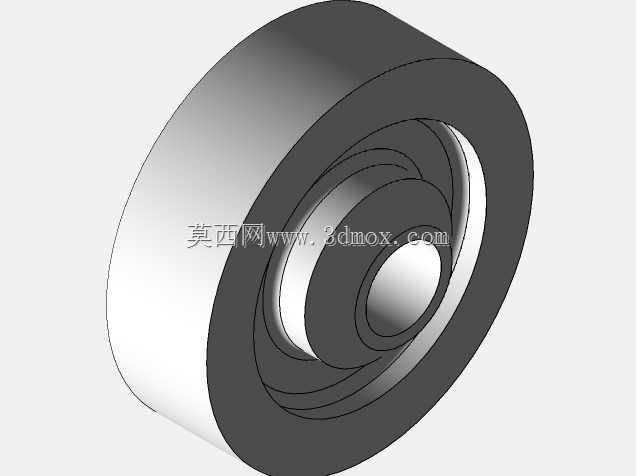

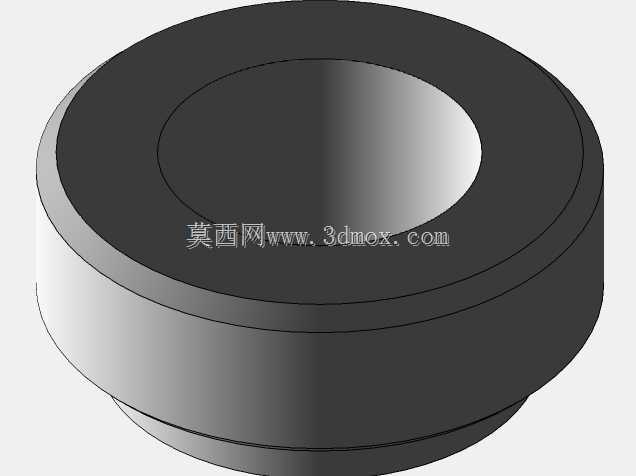

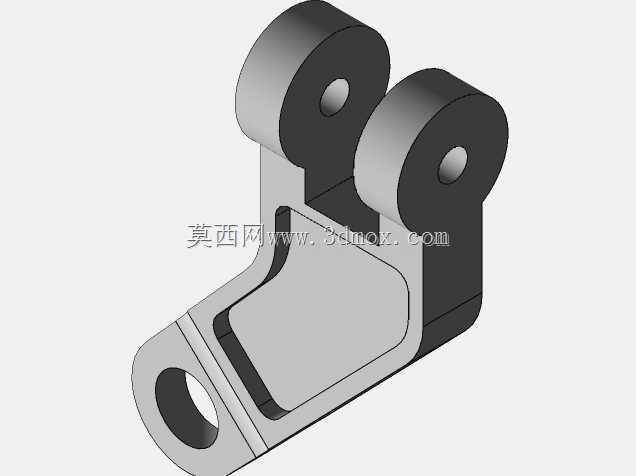

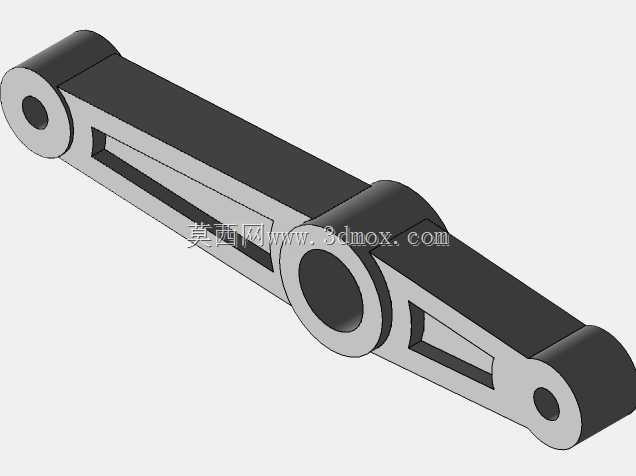

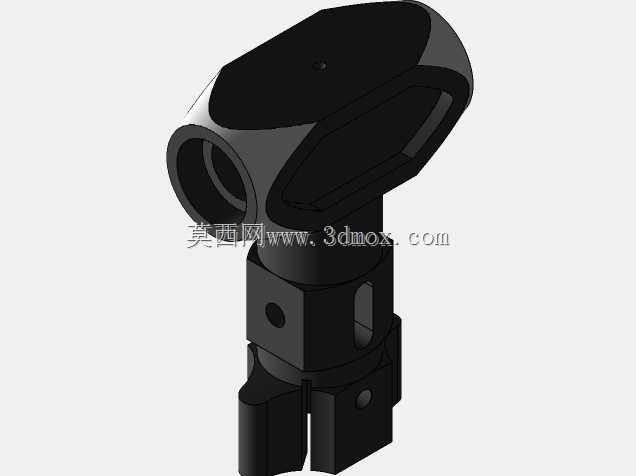

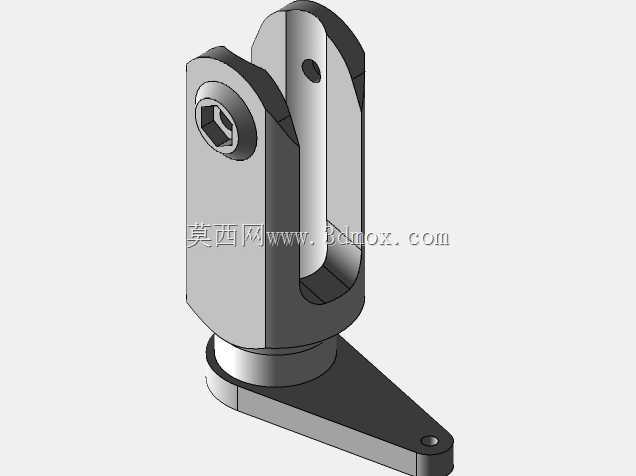

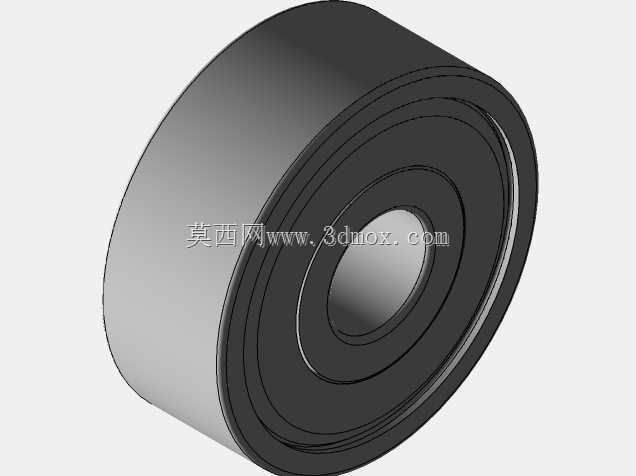

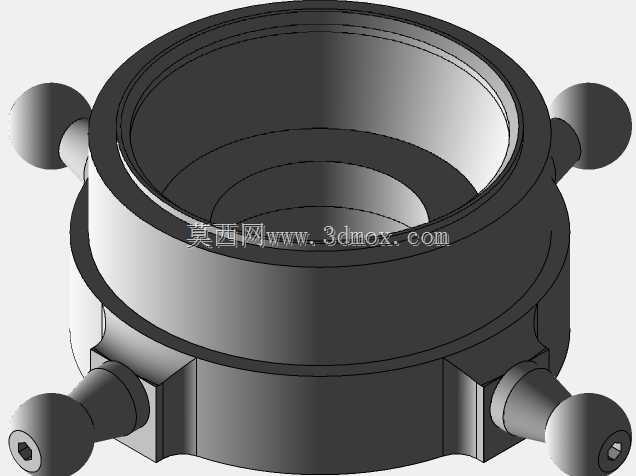

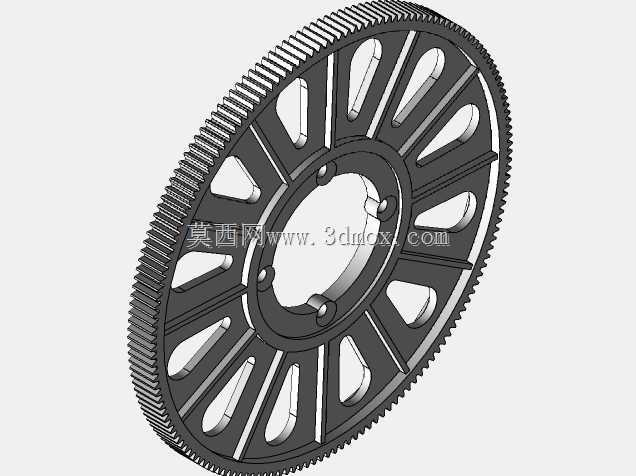

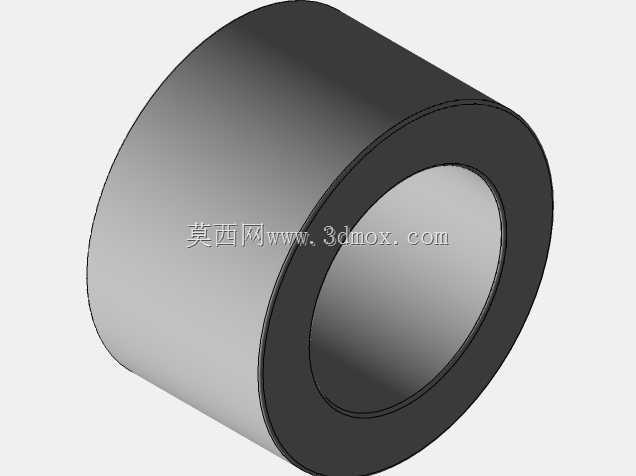

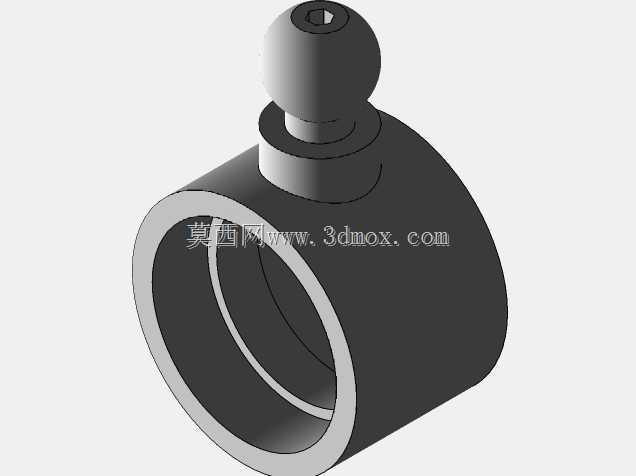

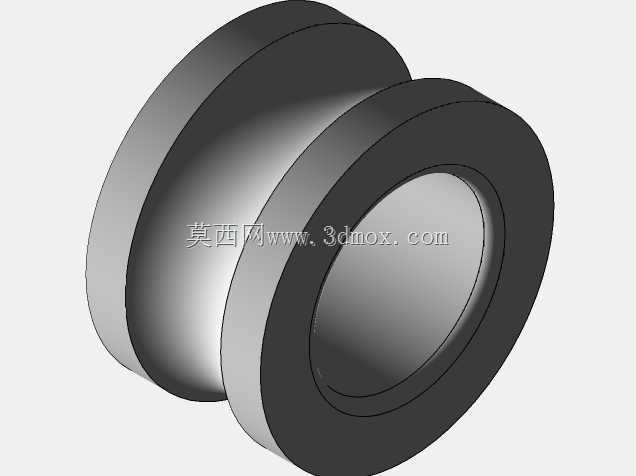

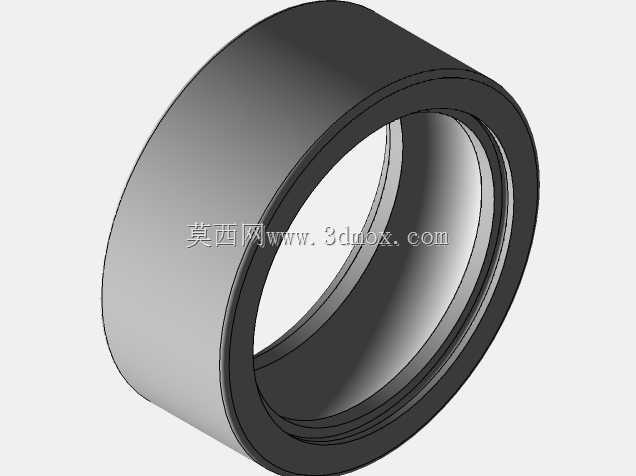

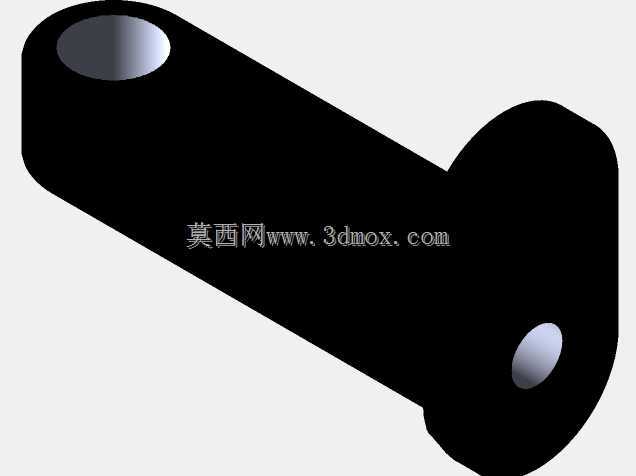

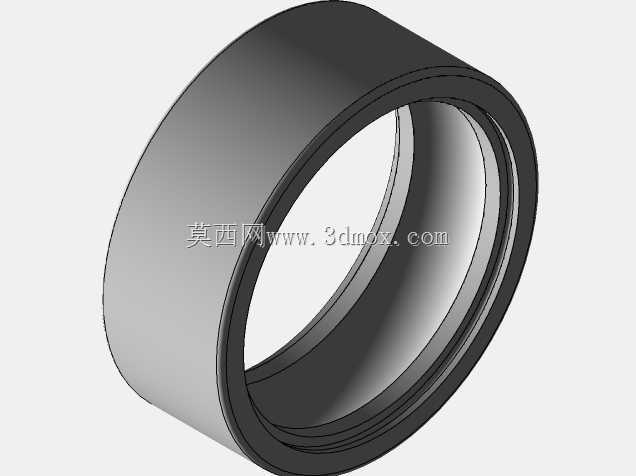

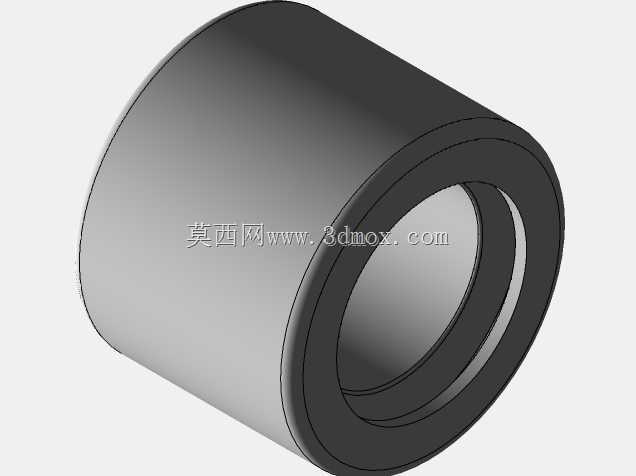

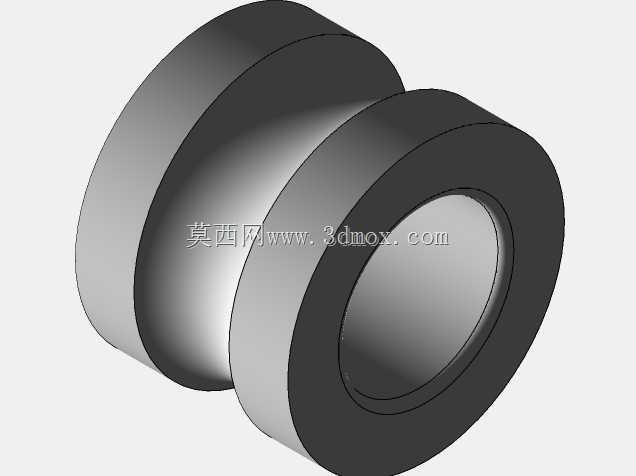

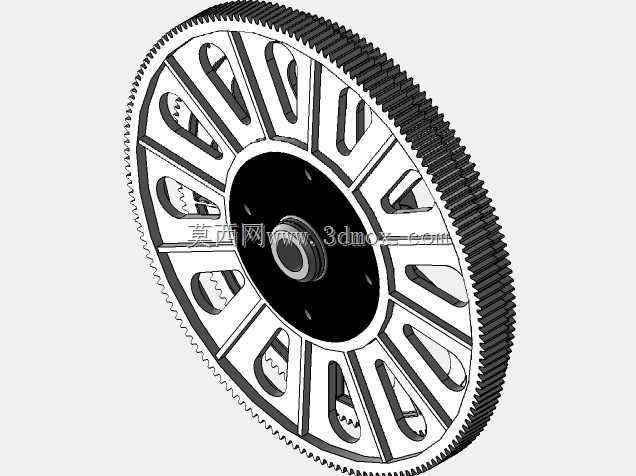

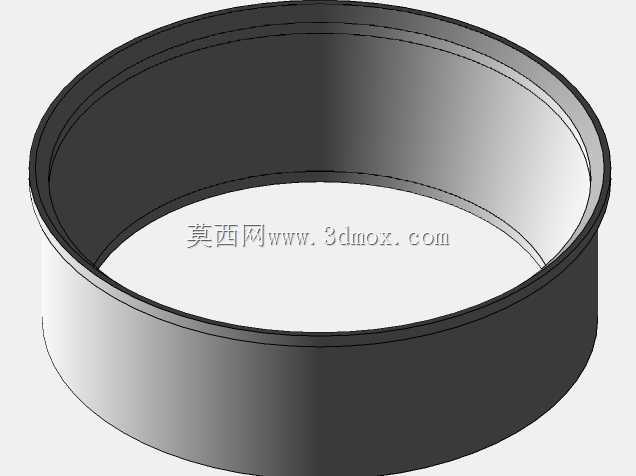

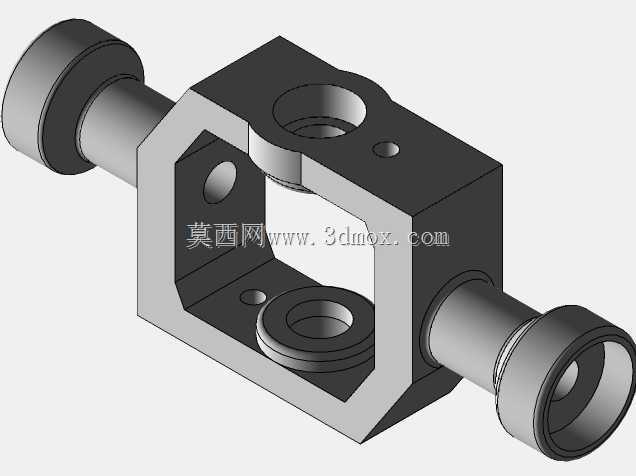

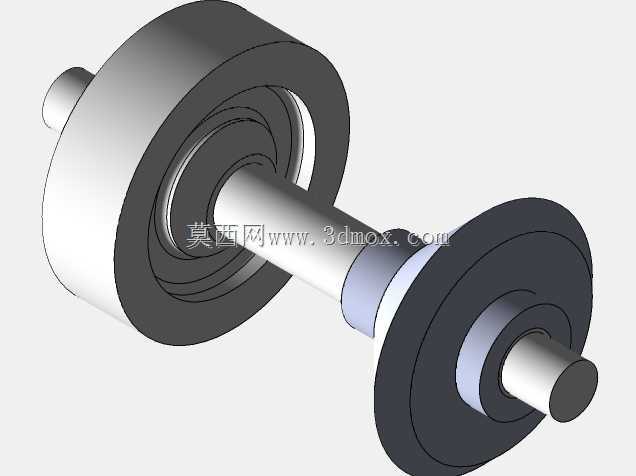

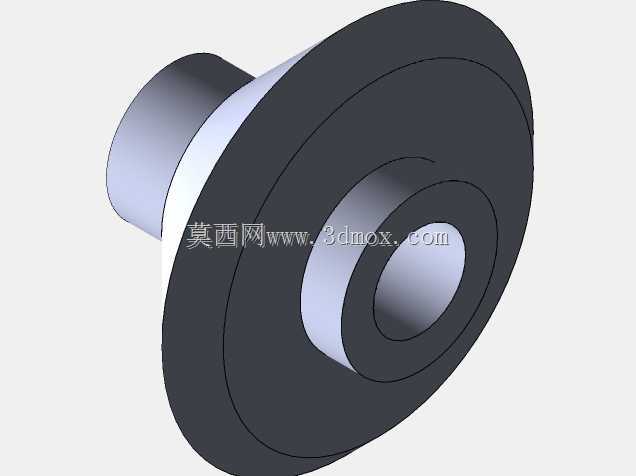

亚拓TREX500遥控直升机整机结构设计

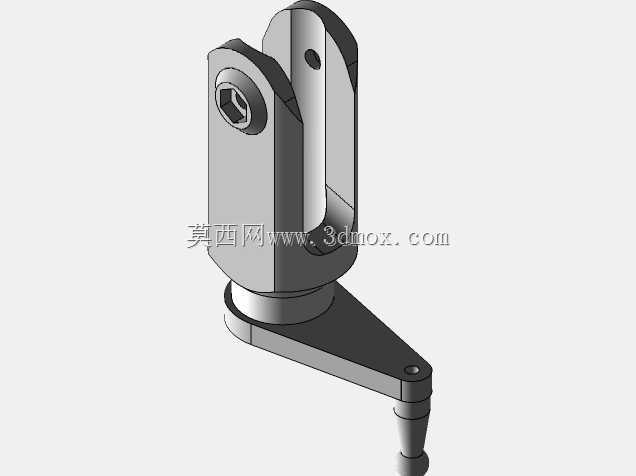

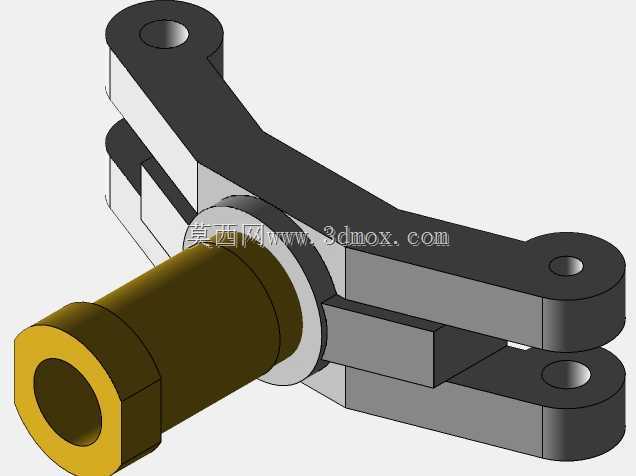

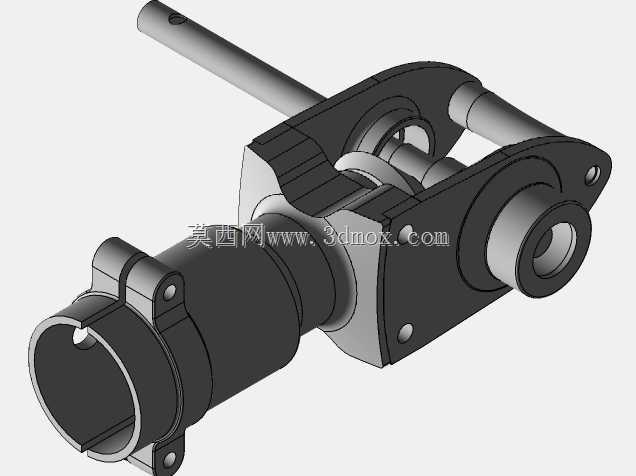

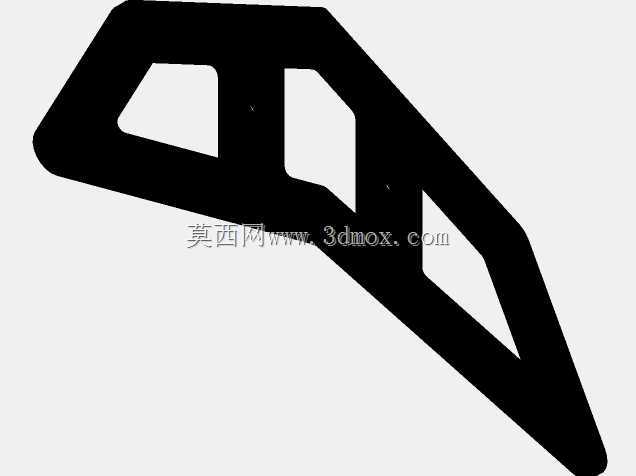

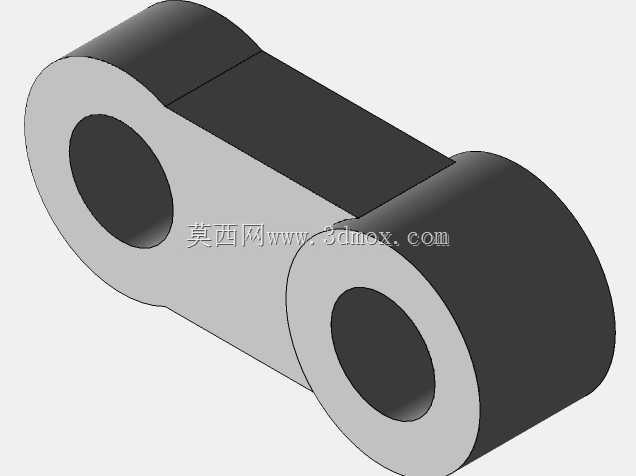

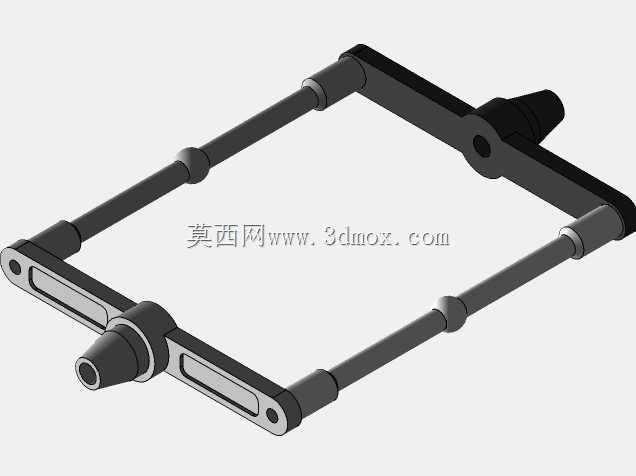

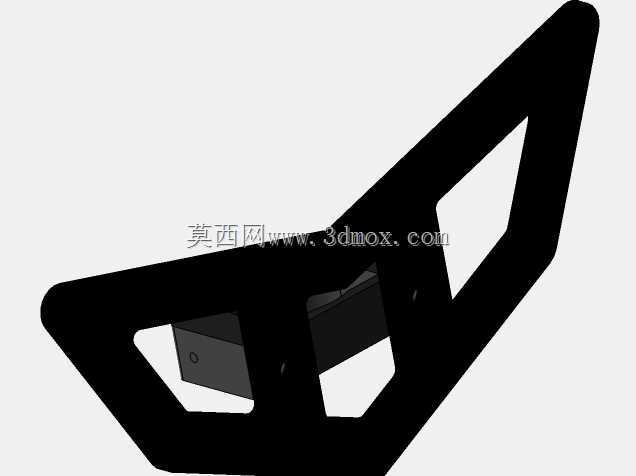

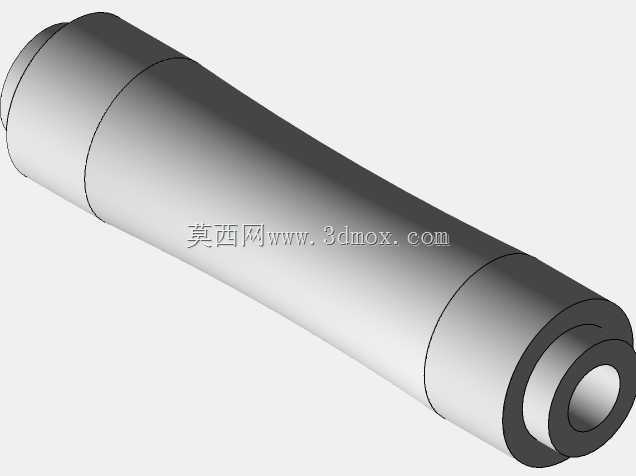

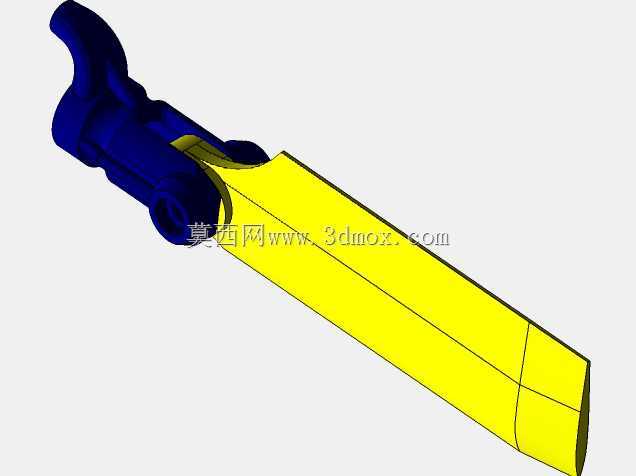

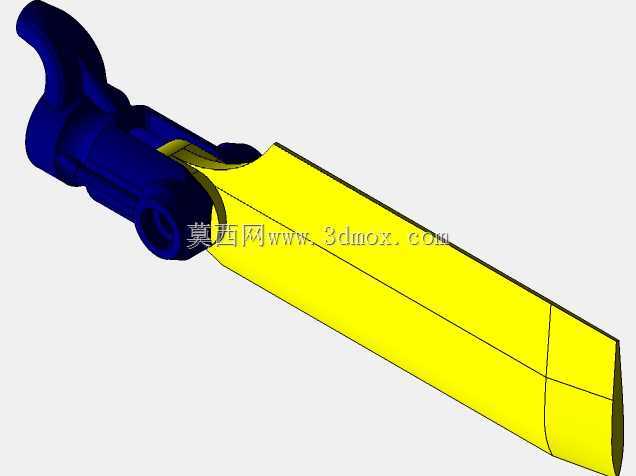

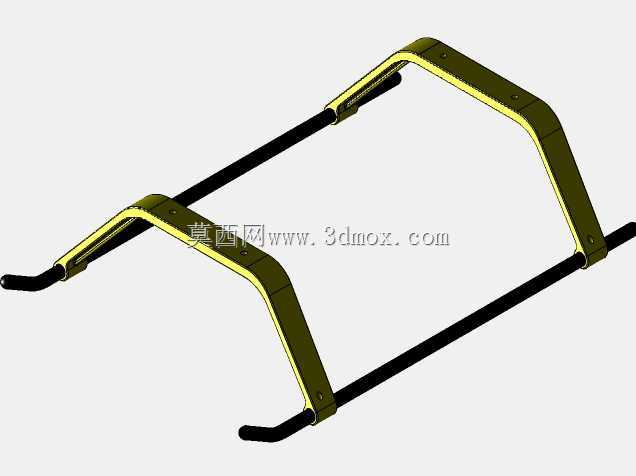

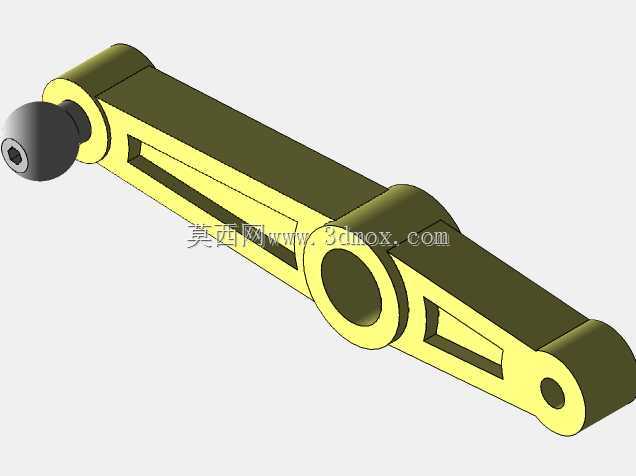

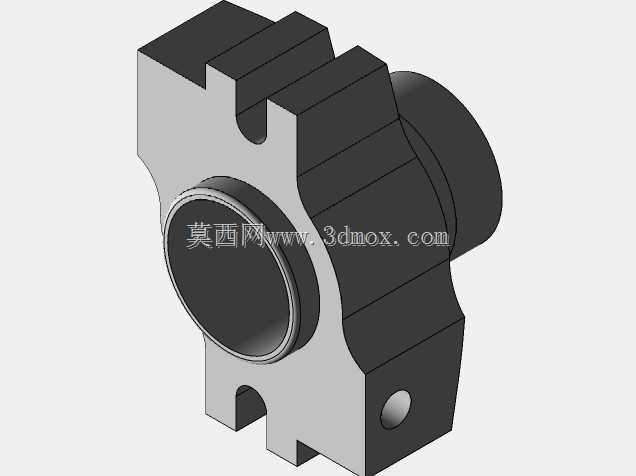

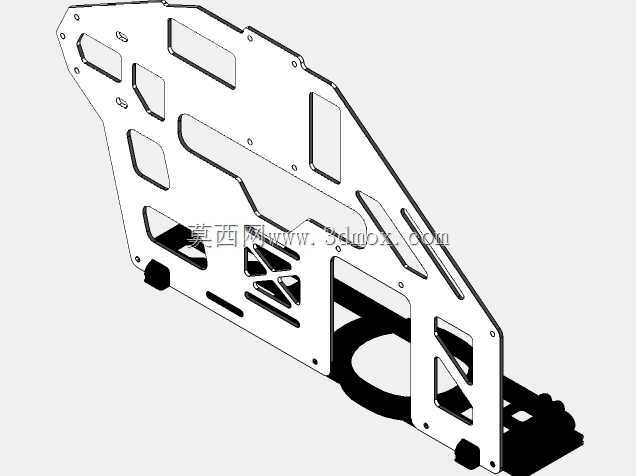

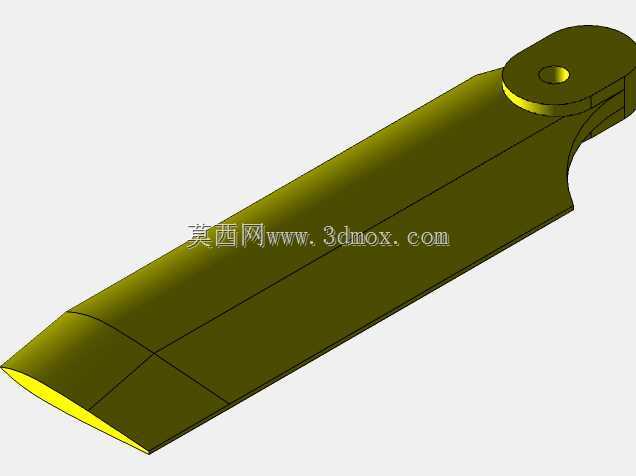

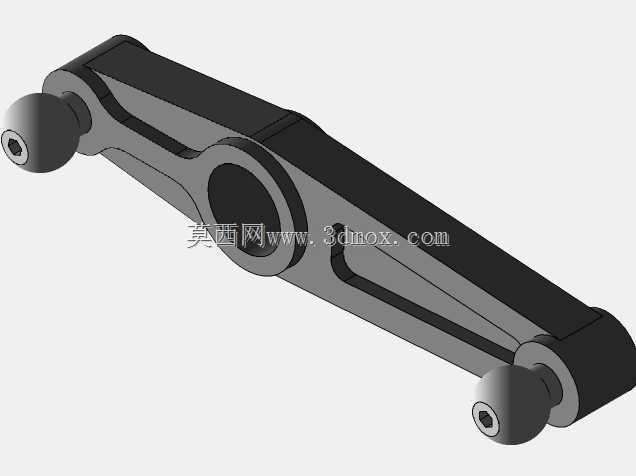

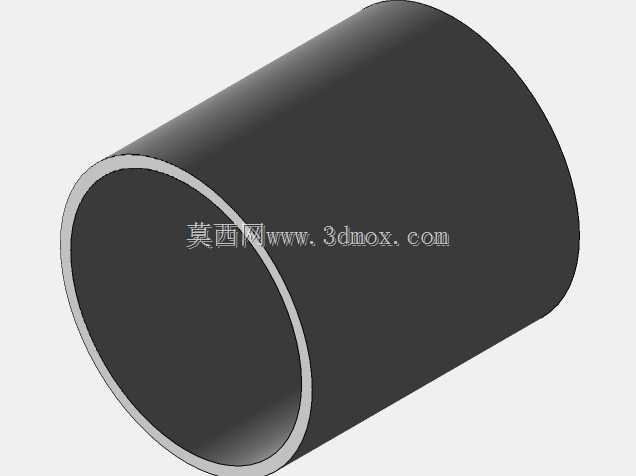

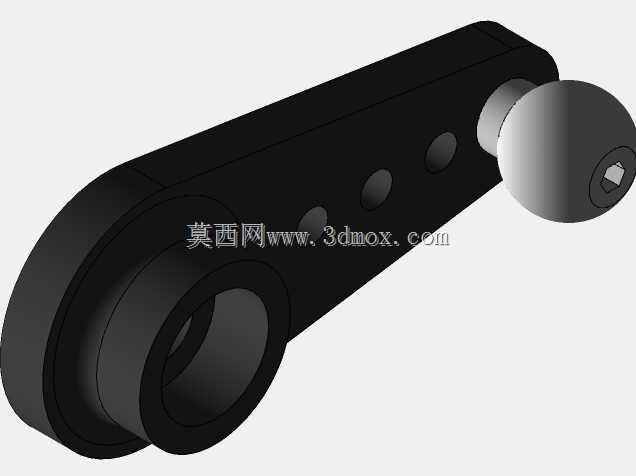

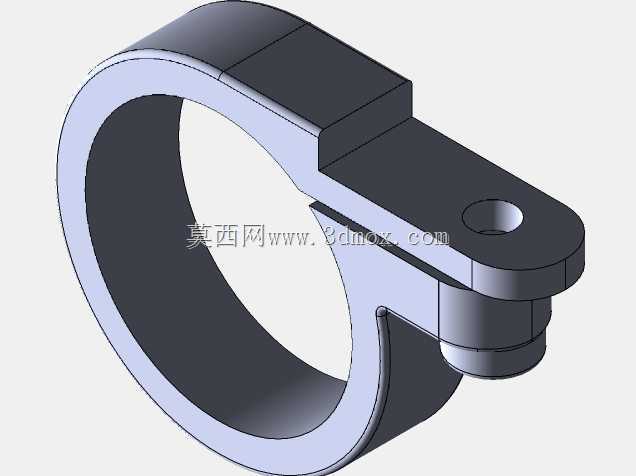

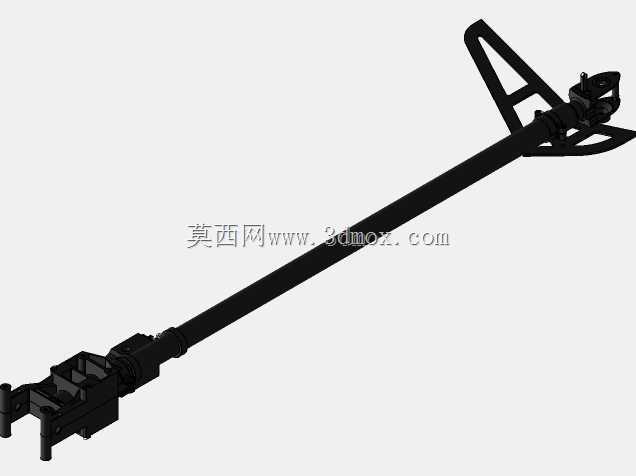

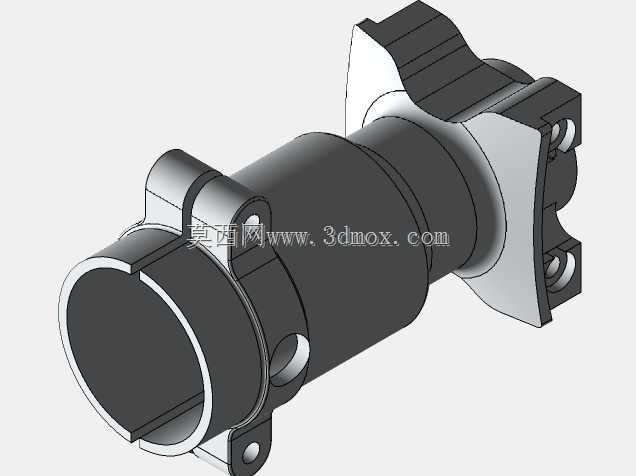

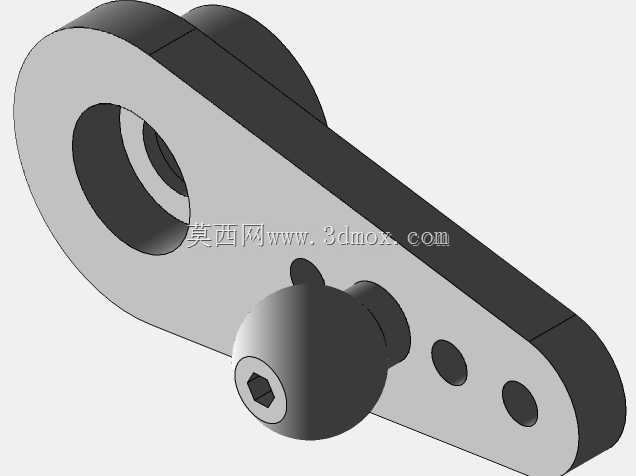

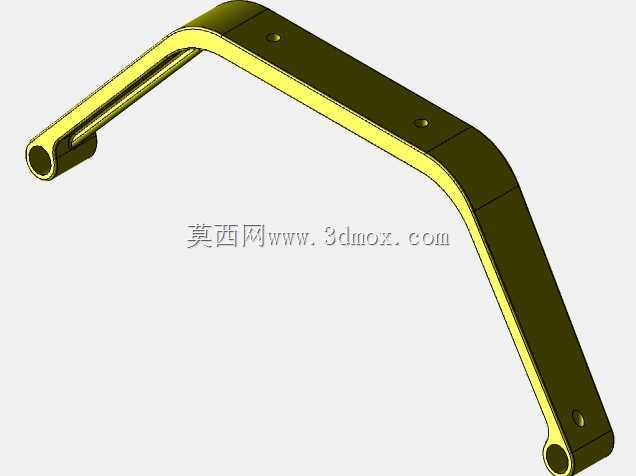

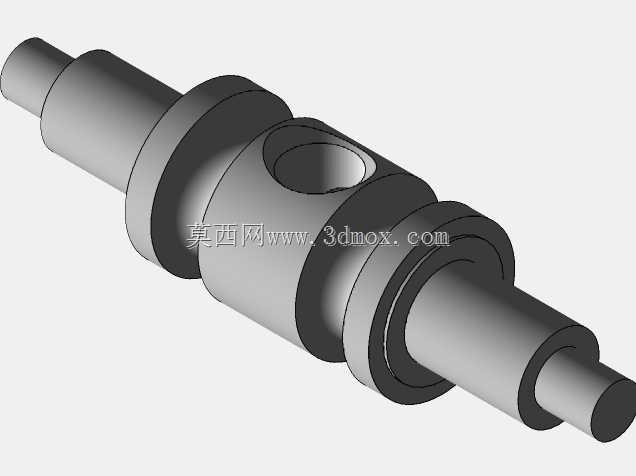

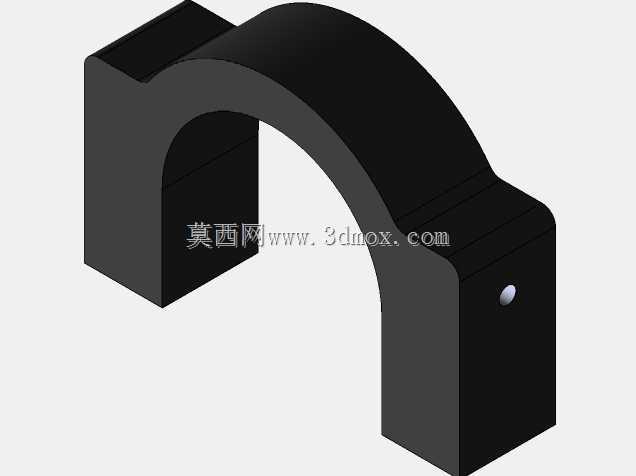

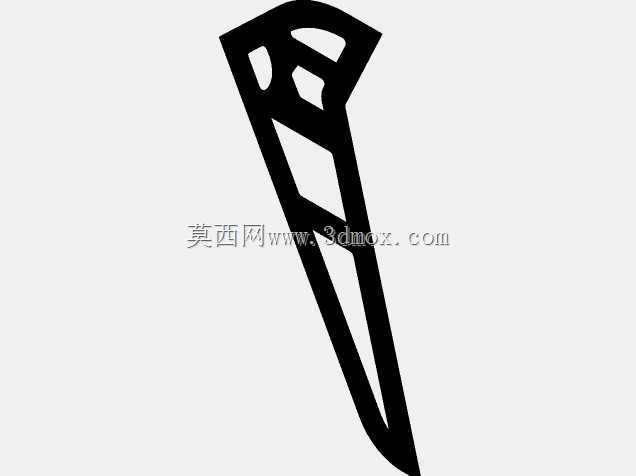

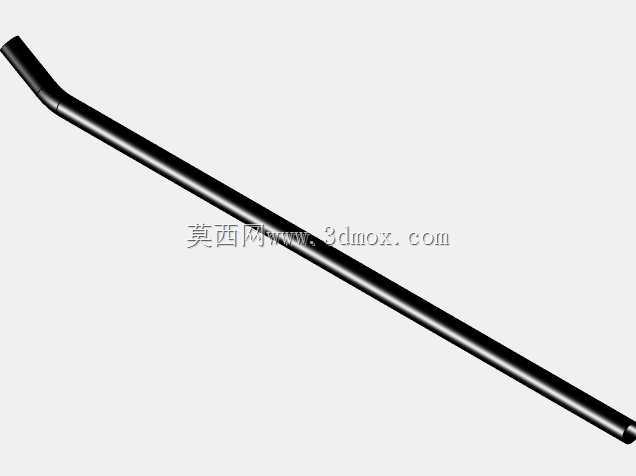

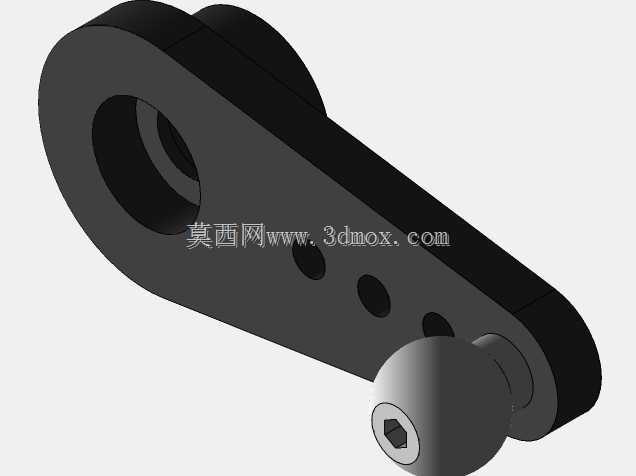

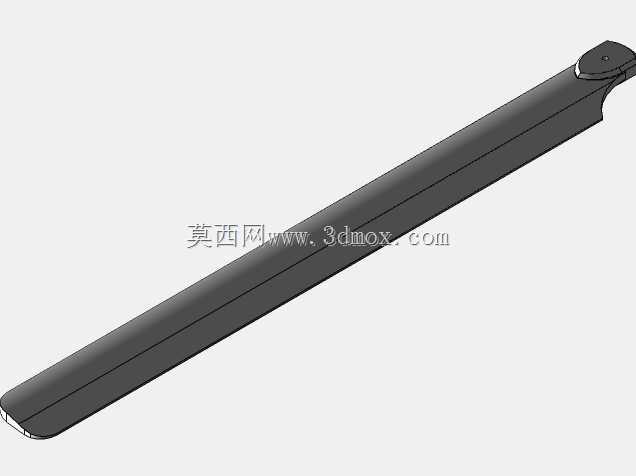

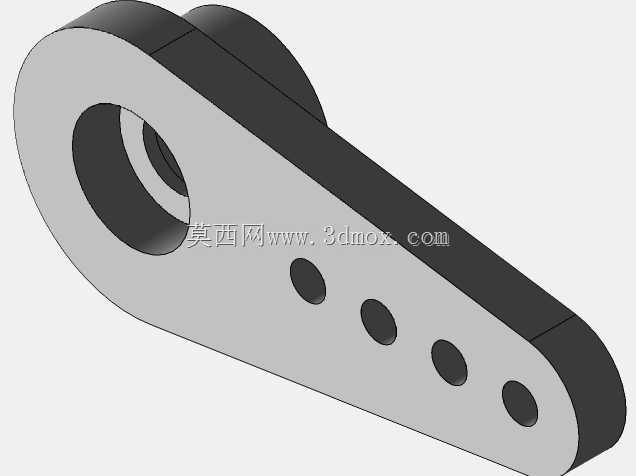

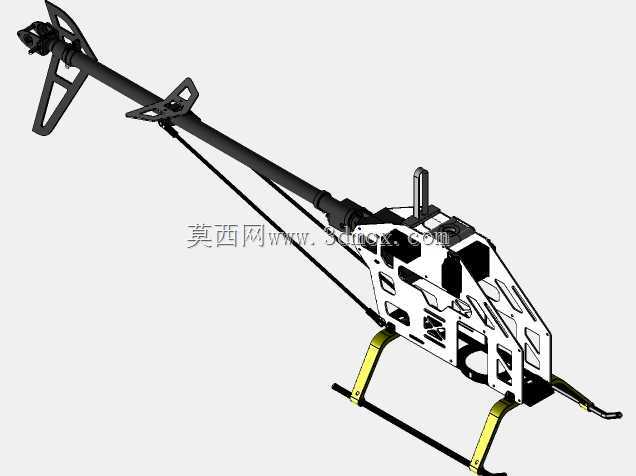

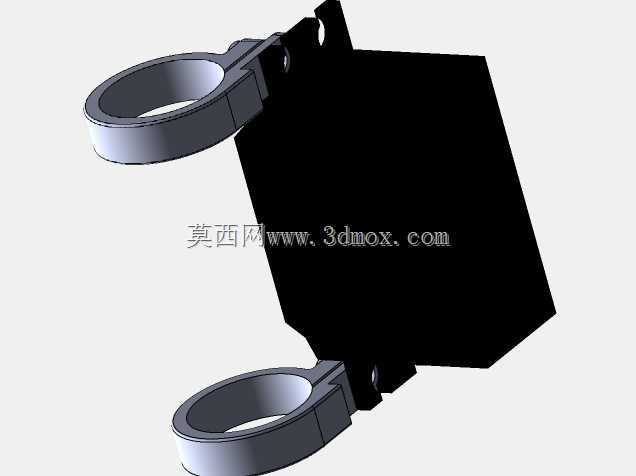

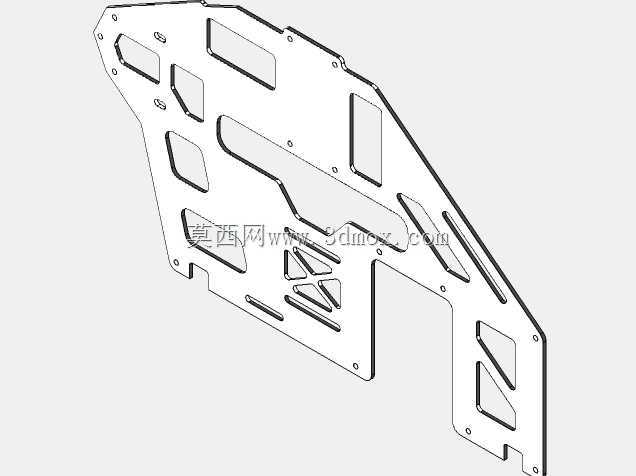

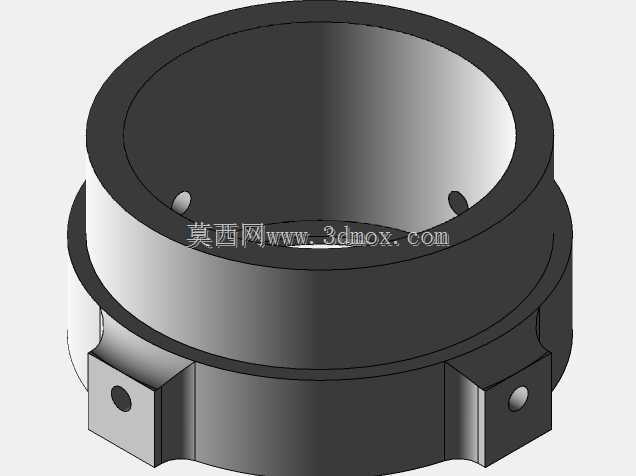

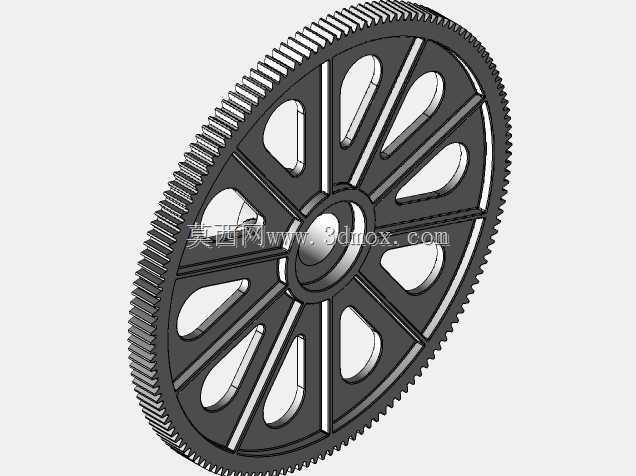

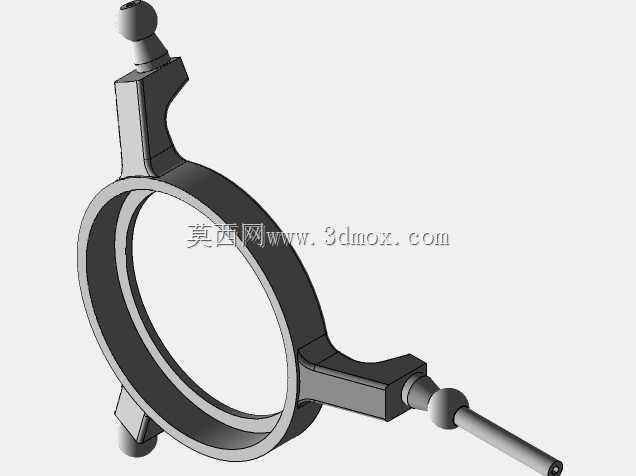

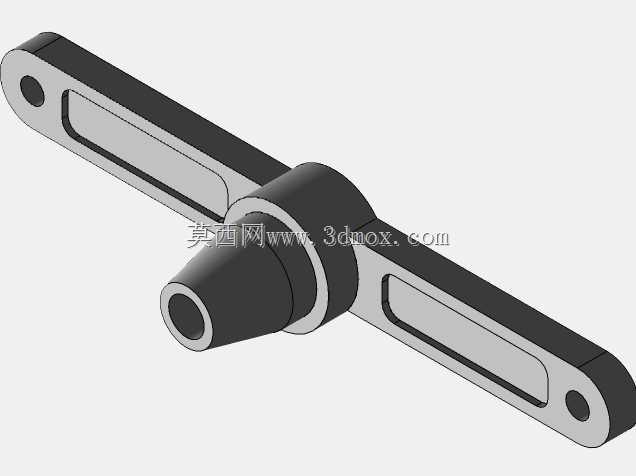

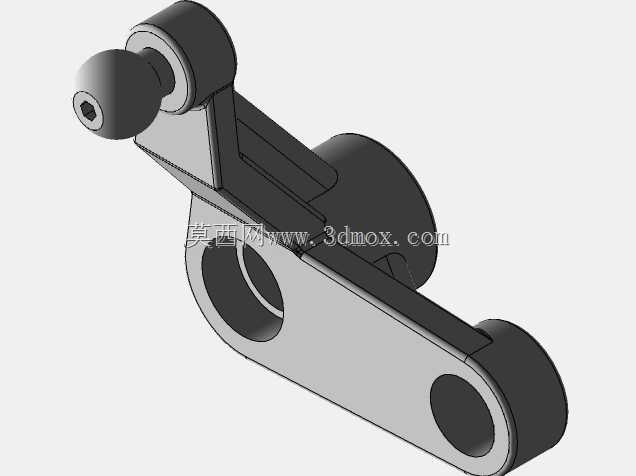

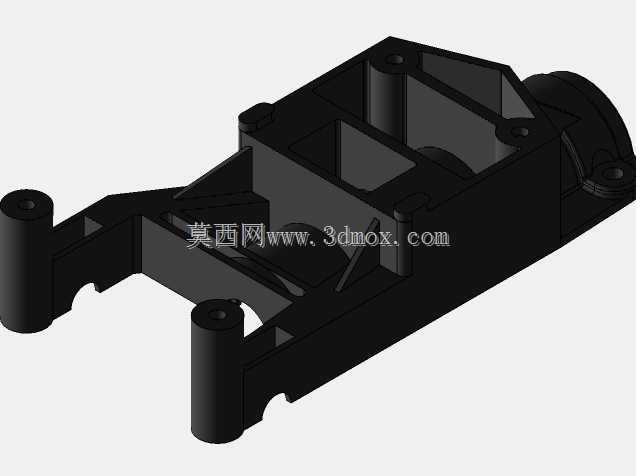

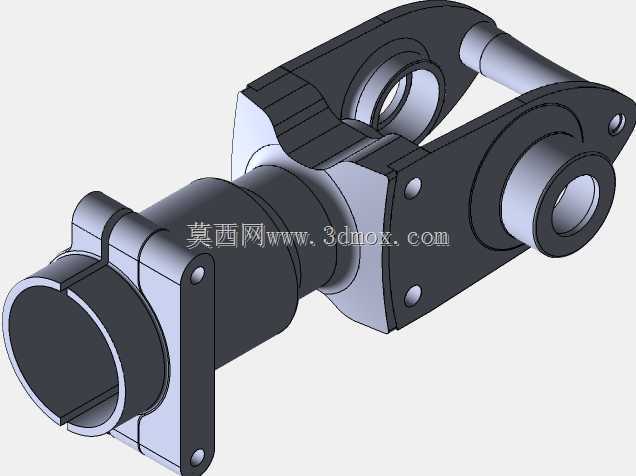

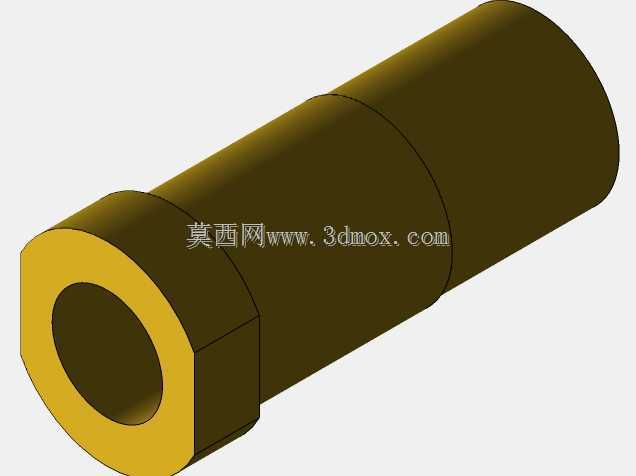

这款航模直升机的结构设计完全围绕特技飞行的载荷需求展开，主旋翼采用两叶柔性桨设计，桨根处预留了摆振与挥舞铰的安装空间，可在大过载机动时抵消桨叶的交变载荷，避免传动系统出现硬冲击。主旋翼轴采用空心高强度合金钢材质，在保证抗扭刚度的同时尽可能降低上部结构重量，将整机重心控制在主轴下方15mm处，适配3D特技飞行时的快速姿态切换需求。机身主体采用碳纤维侧板拼接结构，侧板上预留了舵机安装位、电池舱固定孔与尾管夹持座的安装接口，所有安装孔位均按照通用航模舵机的标准尺寸设计，可兼容市面上绝大多数同规格的数字舵机，无需额外打孔改装。起落架采用弹性滑橇结构，弧形的金属支架可在降落时吸收冲击能量，支架与机身的连接点设置了橡胶减震垫，避免硬着陆时的冲击力直接传递到机身内部的电子设备上。尾管采用薄壁碳纤维圆管结构，一端通过夹持座与主机身连接，另一端安装尾旋翼与尾变距机构，尾传动通过内置的碳纤维扭矩杆实现，相比皮带传动拥有更高的传动效率与更精准的尾桨控制响应，适合做快速自旋、侧飞等特技动作。尾旋翼同样采用两叶设计，变距滑块与舵机的连接拉杆做了轻量化处理，减少尾段的重量占比，进一步优化整机的转动惯量。设计过程中对所有运动部件做了干涉检查，主旋翼的挥舞范围、尾桨的转动范围、舵机摇臂的摆动行程均预留了足够的安全间隙，不会在极限舵量下出现部件碰撞。整机的安装边界充分考虑了日常调试与维护的需求，电池舱采用快拆结构设计，无需拆解机身侧板即可完成电池更换，舵机的调节孔位均外露在机身外侧，调试舵机中立点、螺距曲线时无需拆解外壳，大幅降低日常维护的工作量。该模型可直接用于航模结构教学、特技飞行动力学仿真验证，也可作为同级别航模直升机改装设计的结构参考，所有部件的连接方式均符合航模设计的通用规范，结构强度经过实际飞行验证，可承受12G以上的机动过载，满足日常特技飞行的使用需求。
