四旋翼飞行器动力臂与旋翼总成结构设计

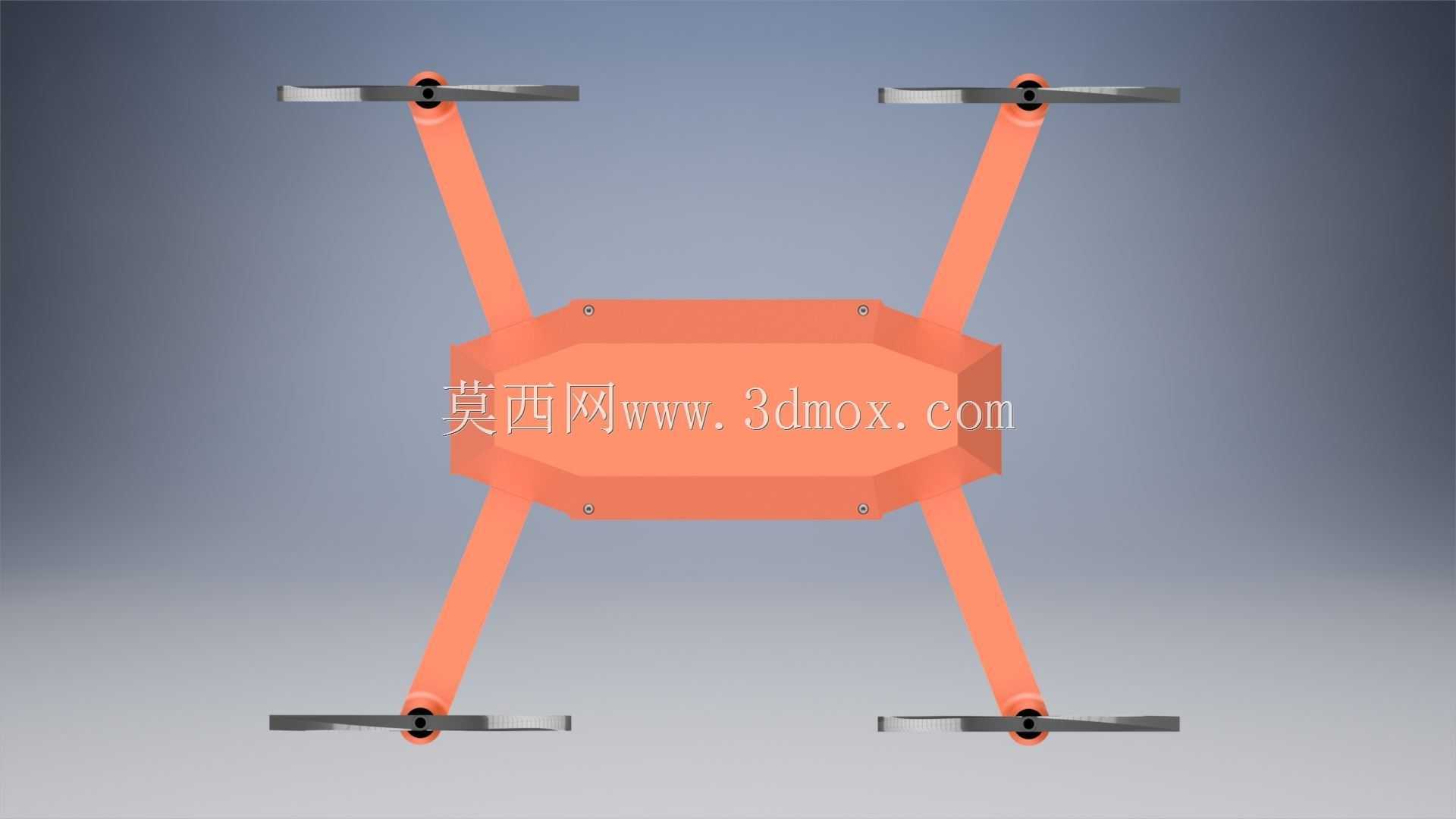

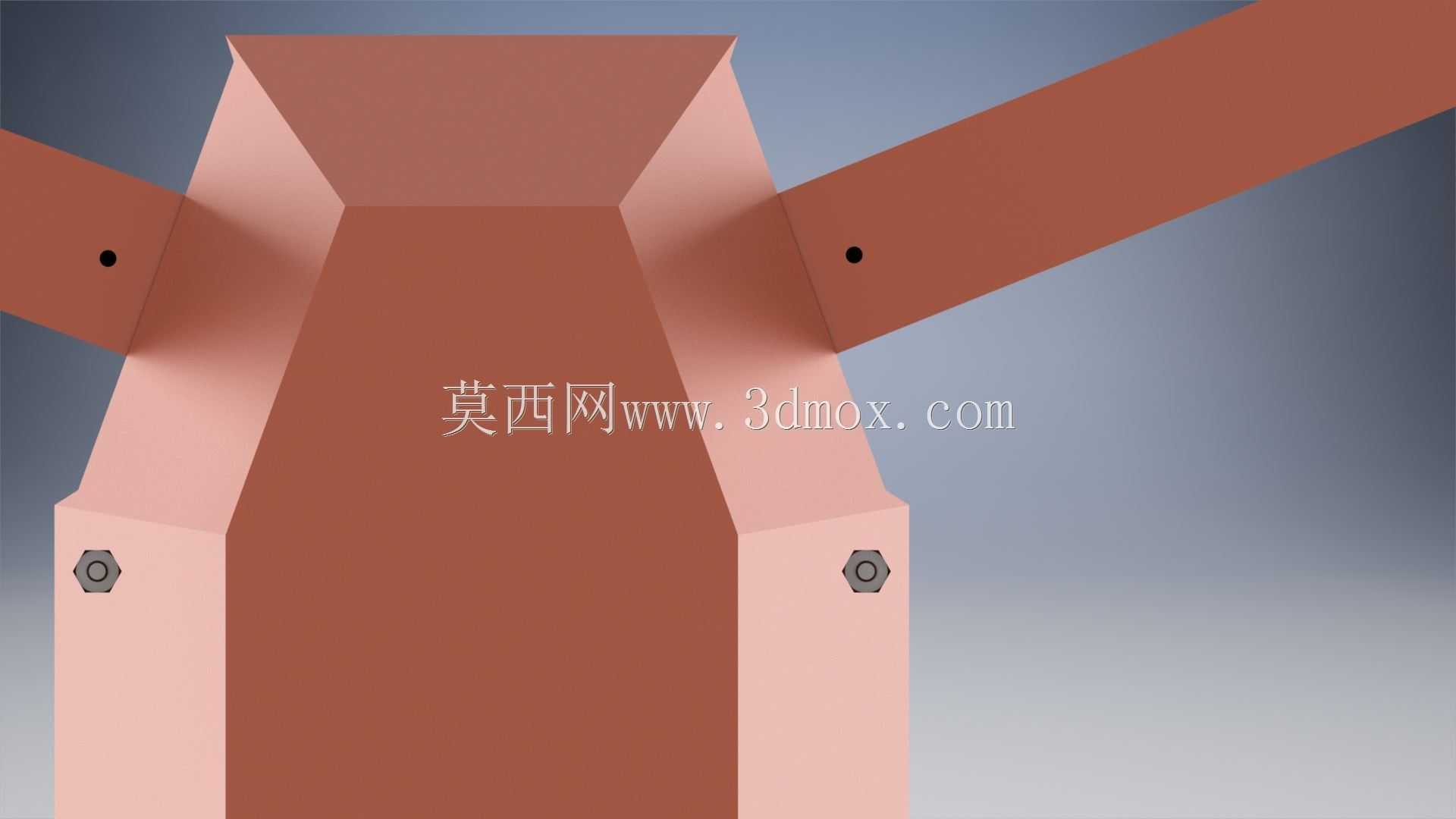

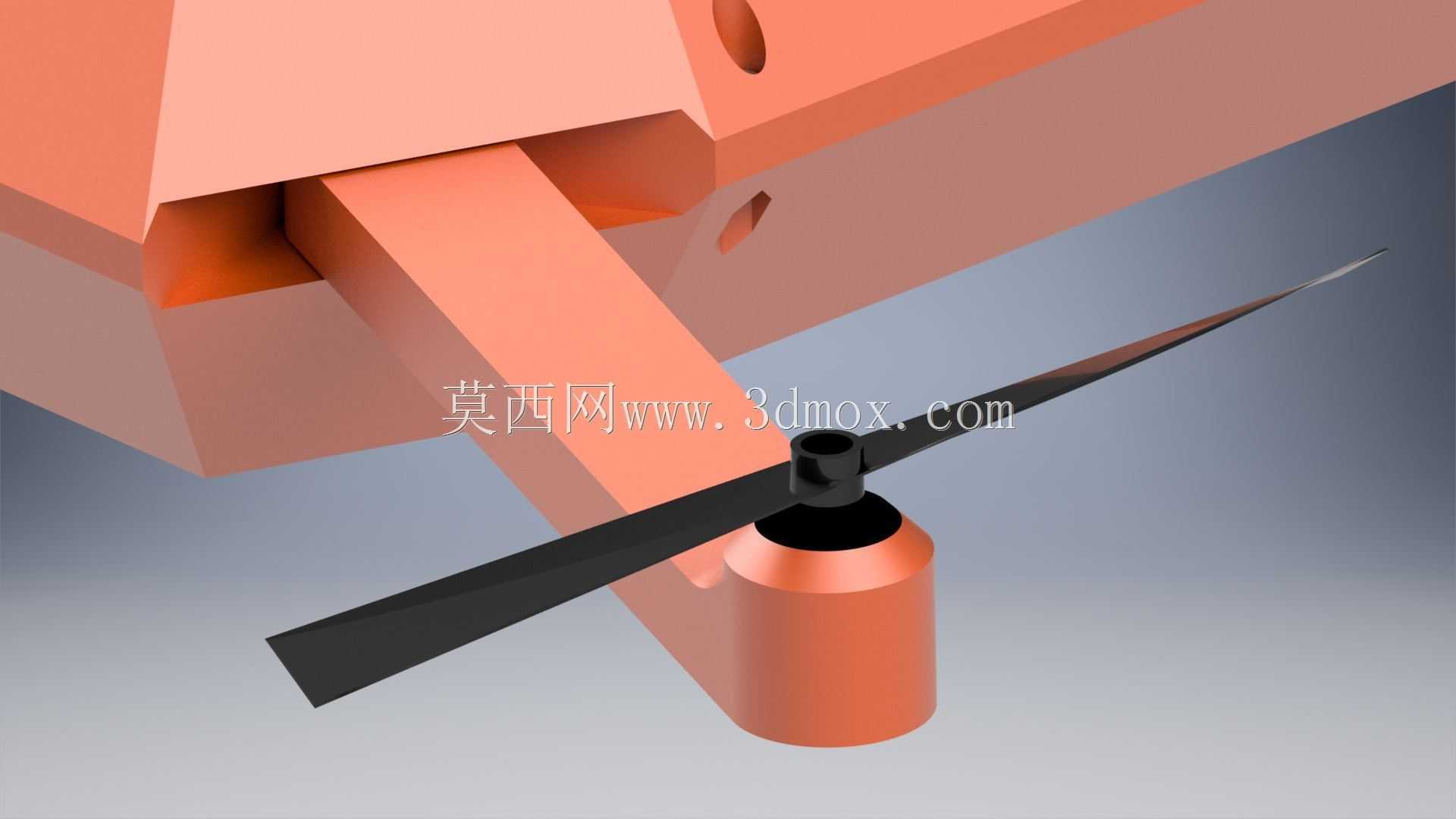

这套结构设计聚焦小型四旋翼飞行器的单组动力输出单元，覆盖机臂连接段、电机安装座与旋翼组件的完整配合结构，可直接适配多旋翼低空飞行器的单轴动力模块搭建需求，在航拍测绘、短途轻载投送、低空环境巡检等场景中，该结构可作为标准化动力单元直接复用，无需重新校核连接强度与气动干涉边界。从实际使用场景出发，这类动力单元需要承受旋翼高速旋转产生的持续振动，以及飞行姿态调整时的交变弯矩，因此设计阶段首先明确了机臂与主机身的插接配合边界，机臂采用变截面矩形型材结构，靠近机身端做加厚处理，嵌入机身安装槽后可通过侧向顶丝完成锁止，预留的安装孔位可适配不同轴距的机架拓展，单臂伸出长度控制在合理区间，既保证旋翼旋转平面与机身其他部件留有足够安全间隙，也避免过长机臂带来的结构共振问题。电机安装座与机臂采用一体化衔接设计，座体预留的电机安装孔位匹配常规外转子无刷电机的安装尺寸，座体下端做圆弧过渡处理，减少飞行过程中的气流扰动，旋翼与电机输出轴采用快拆式配合结构，桨根处的定位台阶可保证旋翼安装后无径向窜动，旋转时的动平衡余量控制在工程允许范围内，避免高速转动时产生额外振动损耗。设计过程中优先考虑了装配与维护的便捷性，所有连接部位均采用标准紧固件配合，无需特殊工装即可完成拆装，机臂与安装座的衔接处做了应力释放倒角，可抵消长期交变载荷下的应力集中问题，旋翼的翼型采用低速高升阻比设计，在低空低雷诺数飞行环境下可保持稳定的拉力输出，桨尖做了切角处理，降低旋转时的翼尖涡流损耗，同时减少飞行噪音。从安装边界来看，该动力单元的旋翼旋转直径与相邻机臂的动力单元留有足够安全间距，即使飞行过程中出现小幅形变也不会发生桨叶碰擦问题，电机安装座的散热间隙可保证电机持续工作时的热量及时散出，避免长时间大拉力输出时出现过热退磁问题，机臂内部预留的走线槽可将电机电源线与信号线规整收纳，避免线材外露受气流扰动产生磨损或干扰飞控信号。整套结构的配合公差均按照小型飞行器的装配精度要求设定，插接部位的间隙控制在合理范围，既保证装配时的顺畅度，也不会因间隙过大产生飞行过程中的旷量，旋翼的夹紧结构可在不同转速下保持稳定的夹持力，不会出现高速旋转时桨叶松脱的风险。
