小型四旋翼航拍无人机机架外壳结构

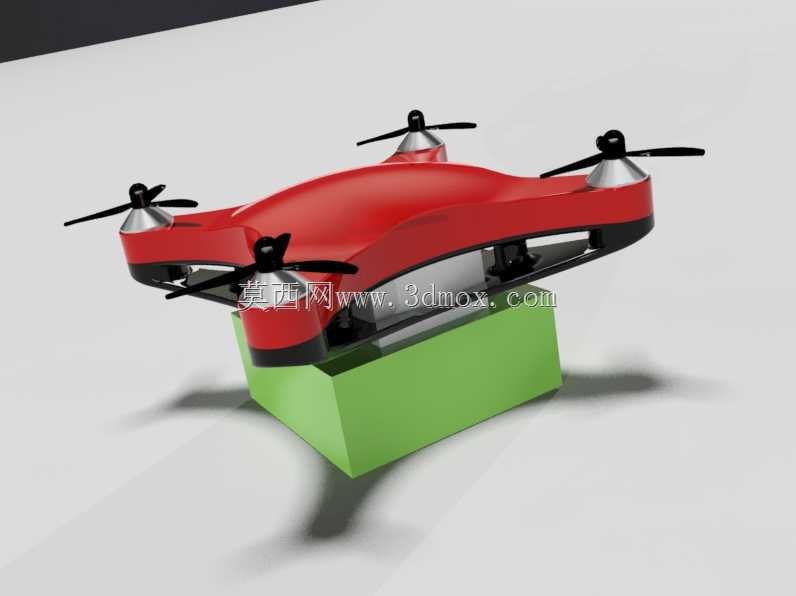

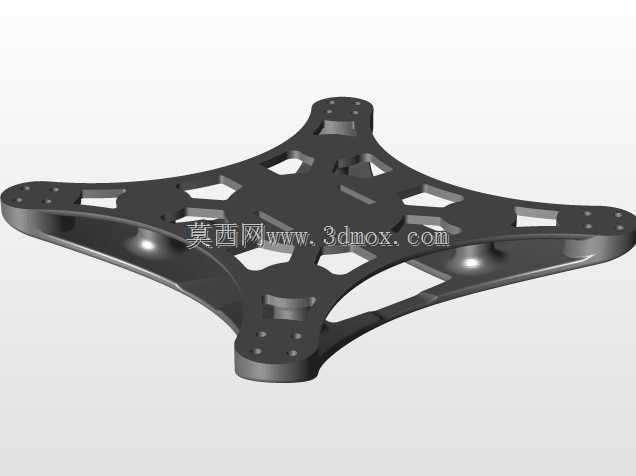

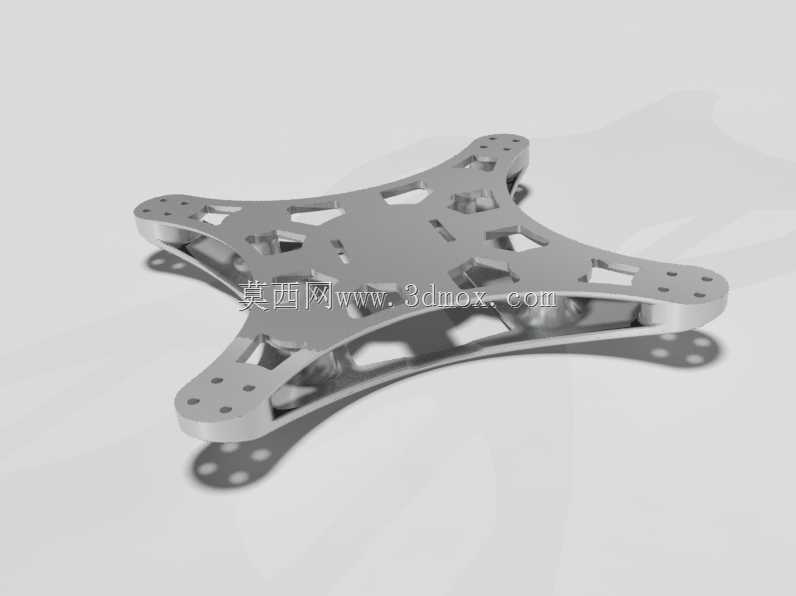

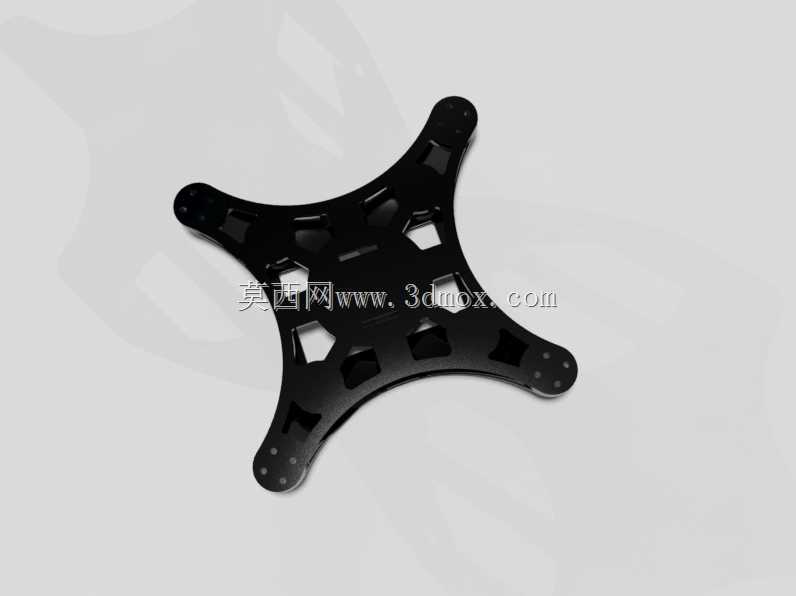

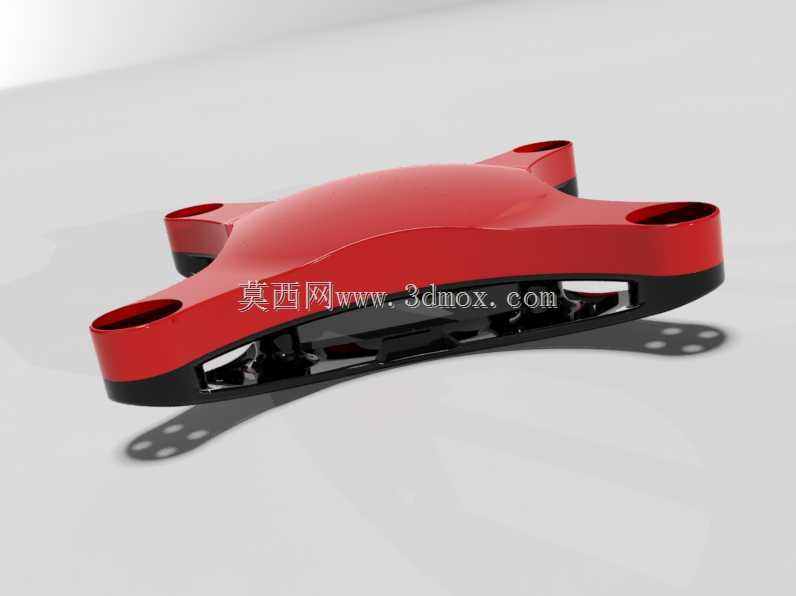

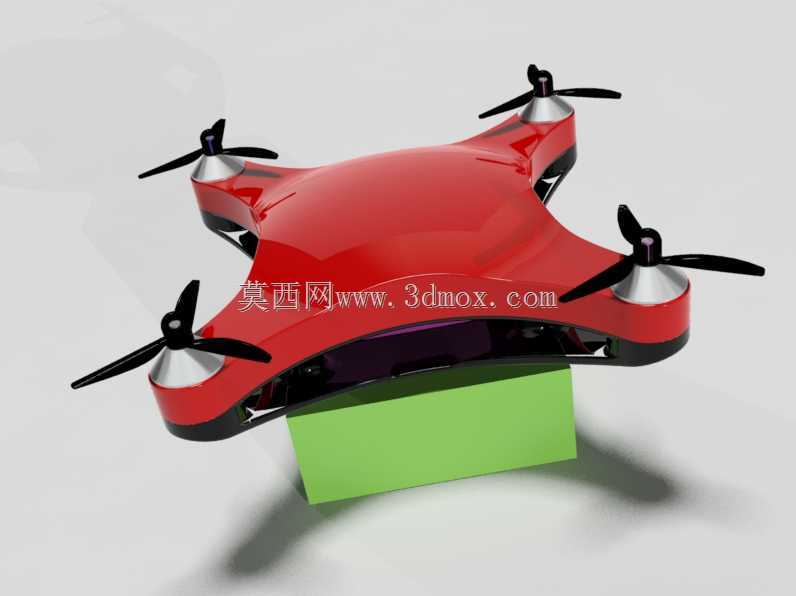

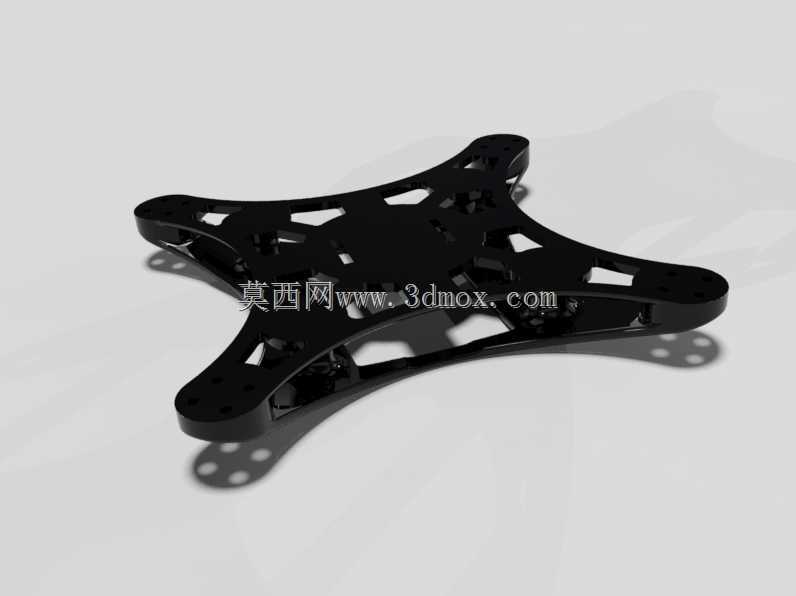

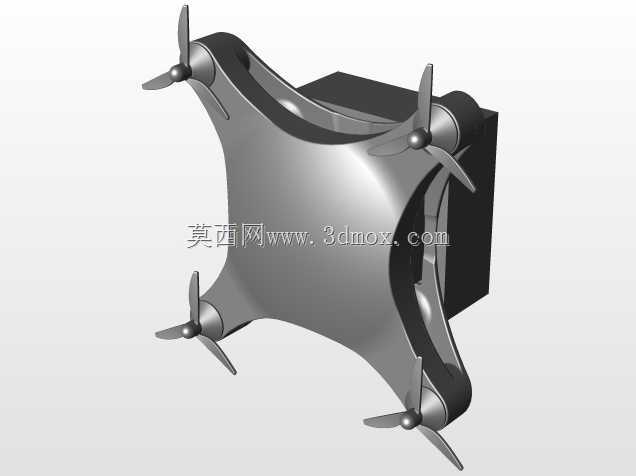

这套四旋翼飞行器结构分为主体承载机架与电子设备防护外壳两个独立模块，拆分式设计的核心考量是降低后期维护替换成本，日常作业中若机架受撞击形变、或外壳因剐蹭破损，可单独更换对应部件，无需整体报废整套结构。机架部分作为核心承载基体，需要承担飞控板、电池、电调、电机与螺旋桨的全部载荷，设计时优先保证结构刚性同时控制自重，最终机架单体重量控制在21g，不会给动力系统带来额外负载负担，四个机臂采用一体化流线延伸设计，机臂末端的电机安装位预留了标准孔位，可适配常用的1806、2204级别微型无刷电机，安装时无需额外打孔调整，直接通过螺丝锁紧即可完成动力单元固定。机臂与中心主体的过渡区域做了圆弧加厚处理，能够抵消飞行过程中螺旋桨高速转动产生的振动传导，避免振动传递到中心舱内的飞控模块导致飞行姿态解算偏差。电子设备外壳独立于机架设置，重量为37g，外壳内部预留了分层安装空间，可依次放置飞控主板、GPS模块、图传发射单元与电池仓，外壳与机架的连接采用卡扣加定位柱的组合固定方式，既可以快速拆卸检修内部电子元件，也能保证飞行过程中连接稳固不会出现松脱晃动。外壳的曲面造型并非单纯为了外观效果，上盖的弧形曲面能够引导飞行时的迎面气流沿机身表面顺滑流过，减少飞行过程中的风阻影响，同时下沿的凸起结构可以在低空降落时起到缓冲作用，避免硬质地面直接磕碰内部电子元件。在实际应用场景中，这类轻量化四旋翼结构可适配室内航拍、小型园区巡检、青少年航模教学等场景，机架的安装边界经过反复校核，四个电机的中心距保持一致，保证螺旋桨转动时不会出现干涉，同时中心舱的内部尺寸预留了足够的接线空间，电调与电机的连接线可沿机臂内部的走线槽排布，避免线材外露被螺旋桨打到。设计过程中针对3D打印的成型特性做了适配优化，所有壁厚保持均匀，没有出现过大的悬空结构，打印时无需添加过多支撑即可完成成型，外壳的拼接缝隙控制在0.2mm以内，组装后不会出现明显的错位，能够对内部电子元件起到基础的防尘防护作用，日常户外飞行时遇到零星小雨也不会让雨水直接渗入舱内损坏电路。
