Pixhawk迷你飞控控制器结构设计

这款Pixhawk迷你飞控的三维结构设计，完全围绕小型多旋翼、固定翼无人机的装机适配需求展开，在做结构排布时首先考虑的是狭小机身内部的安装兼容性，整体采用方正薄型盒体结构，边角做了小尺寸倒角处理，避免装机时剐蹭机身内部的线材与其他航电部件，壳体表面预留的接口标识全部做了凹印处理，不会因为长期装机震动出现标识磨损，方便外场作业时快速排查接线问题。

从实际应用场景来看，这类迷你飞控主要适配轴距250mm以下的小型穿越机、行业巡检小微无人机、教学用小型无人机平台，相比标准尺寸Pixhawk飞控，它的安装孔位做了等比例缩小，孔位间距适配小型无人机的中心板安装位，不需要额外做转接板就能直接固定，壳体侧面的接口排布全部朝向外侧，装机后接线不需要弯折飞控本体，所有接口的插拔空间都预留了足够的操作余量，哪怕是戴防滑手套做外场接线也能顺利操作。

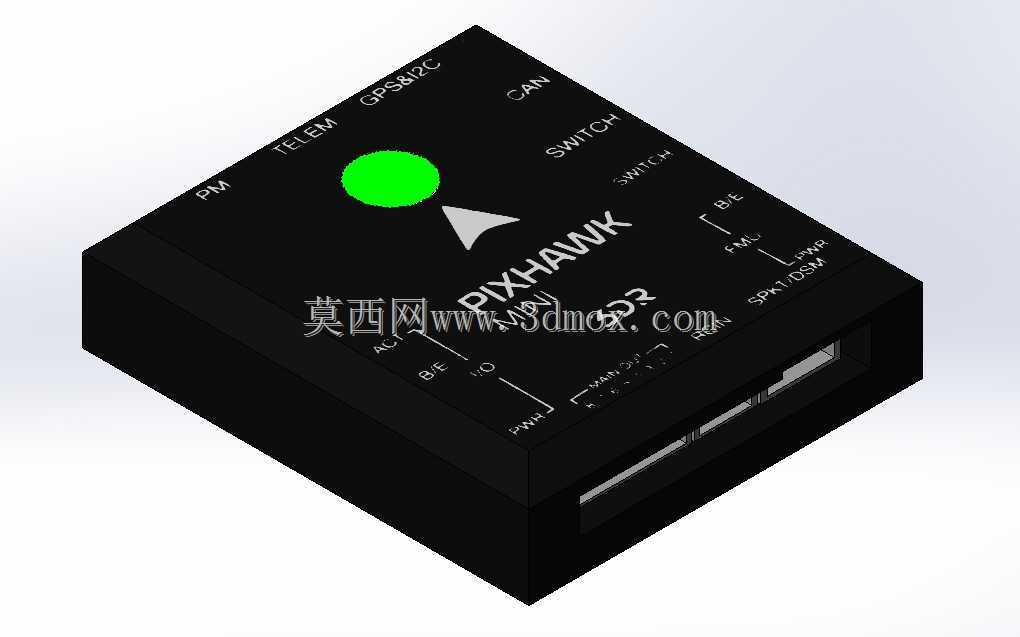

设计过程中优先考虑了飞控的安装边界，壳体顶面预留的状态指示灯位置做了透光凸台设计，既可以保护内部LED灯珠，也能让指示灯的可视角度覆盖120度范围，装机后不管是从机身正面还是侧面都能快速观察飞控的解锁、GPS定位状态。壳体上标注的TELEM、GPS&I2C、CAN、SWITCH、PM、PWM等接口位置，和内部PCB的接插件位置完全对齐，结构件和电路板的装配间隙控制在0.2mm以内，既不会出现装配卡滞，也不会因为间隙过大导致装机后出现接插件错位的问题。

功能结构层面，这款迷你飞控的壳体做了分体式卡扣设计，不需要额外打螺丝就能拆开壳体更换内部的减震棉，底部预留的减震球安装位是标准的M2螺纹孔，适配市面上绝大多数小型飞控减震架，安装时可以根据不同机型的震动特性调整减震球的硬度，保证飞控的加速度计、陀螺仪数据采集不受机身电机震动的干扰。壳体侧面的SD卡插槽位置做了内凹设计，插卡后SD卡不会突出壳体表面，避免装机过程中SD卡被线材或者机身结构碰掉导致飞行日志丢失。

在做结构建模时，所有的安装孔位、接口位置都和实际量产的硬件版本做了对位校验，壳体的壁厚控制在1.2mm，既保证了足够的结构强度，炸机时不会轻易碎裂，也尽可能控制了自身重量，不会给小型无人机带来额外的负载负担，壳体表面的丝印标识位置做了下沉0.1mm的处理，后期做表面丝印时不会出现溢漆问题，标识的辨识度更高。
