索尼FPV小型板载摄像机结构设计

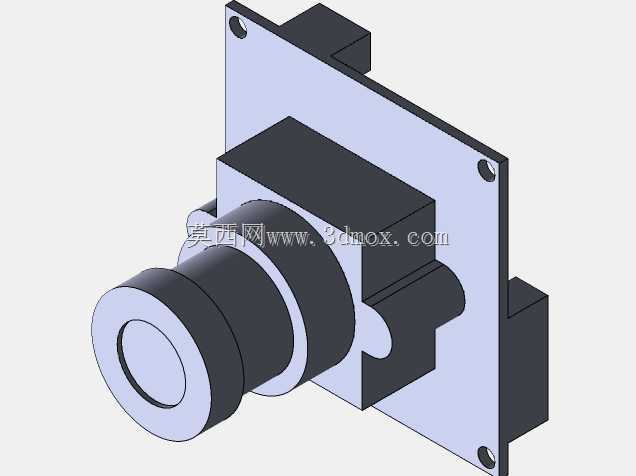

这款板载式FPV摄像机主要面向小型无人飞行器、桌面视觉检测工位、狭小空间内窥检测场景设计，核心作用是完成实时第一视角影像采集与传输，为操控端提供清晰的现场画面反馈。从结构设计逻辑来看，整体采用安装基板前置镜头模组的布局，安装基板为方形平板结构，四个边角预留沉头安装孔，可直接通过M2规格螺丝固定在飞行器机架、检测设备支架的对应安装位上，安装孔位公差控制在±0.05mm范围内，能保证装配后镜头光轴与安装基准面的垂直度，避免画面出现倾斜偏移。镜头部分采用多段式阶梯圆柱结构，从安装基板向前逐级收窄，最前端为光学镜片保护圈，可在轻微碰撞时避免镜片直接接触外物造成刮花，镜身的阶梯结构一方面是为了适配内部多组光学镜片的固定卡位，每一级阶梯的端面都设计有密封圈安装槽，可填充泡棉密封圈阻挡粉尘进入镜筒内部，适应户外飞行、车间多尘的使用环境；另一方面阶梯结构也能在装配时起到定位作用，镜筒与安装基板的连接位设计有定位凸台，装配时凸台卡入基板对应的定位槽内，无需额外调整即可保证镜头中心与基板安装基准的同轴度。安装基板后侧预留了三个凸起的接口卡位，分别对应视频信号输出、供电输入、参数调节三个功能模块的电路板安装位，卡位之间设计有走线槽，可将内部连接线规整收纳在槽内，避免装配时线材被壳体挤压造成信号中断。整体外形尺寸控制在32x32毫米见方，镜头向前伸出长度根据焦距需求做了适配，整体重量控制在较低水平，不会给搭载平台带来过多负载负担。在结构强度设计上，安装基板采用刚性较好的工程塑料材质，镜筒部分做了加厚处理，可承受飞行过程中的高频振动，不会出现镜筒偏移导致的画面虚焦问题。镜头与基板的连接位设计有防松卡扣，装配完成后卡扣自动卡入镜筒的卡槽内，即使在持续振动环境下也不会出现镜筒松动脱落的情况。考虑到实际使用中的散热需求，基板后侧的电路板安装位之间预留了散热间隙，工作时产生的热量可通过间隙内的空气流通快速散出，避免长时间工作出现过热导致的画面噪点增多、信号传输不稳定问题。
