Hitec MINIMA 6T六通道航模接收机结构设计

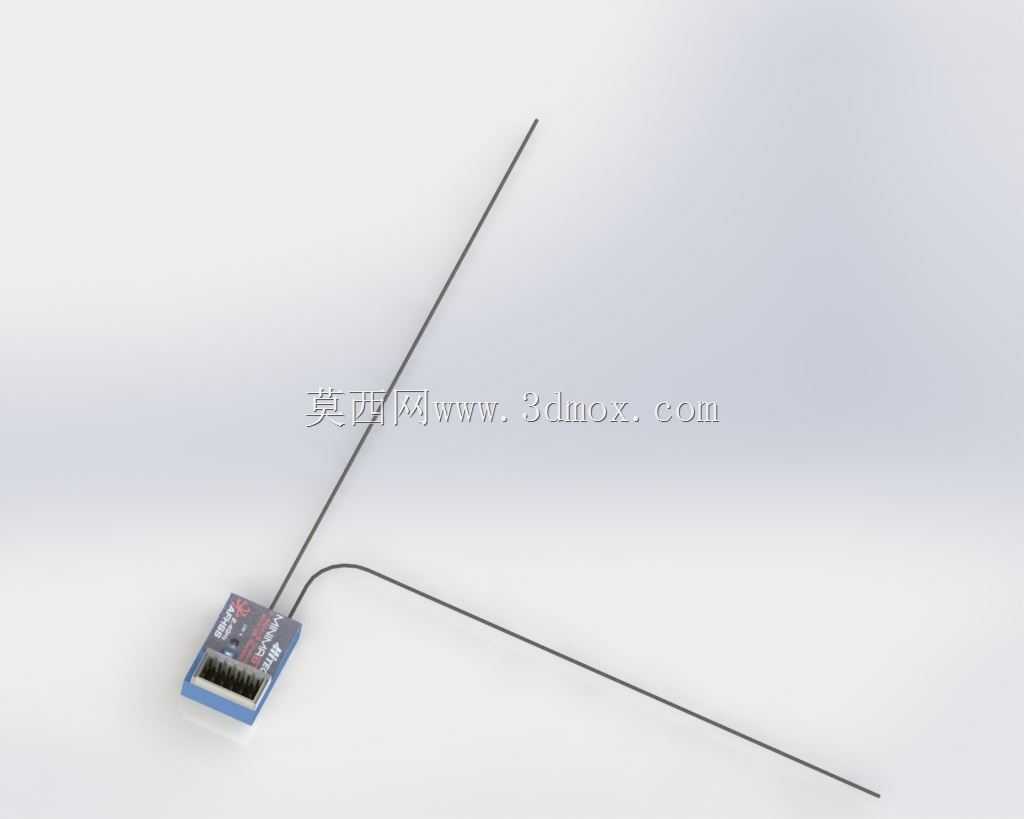

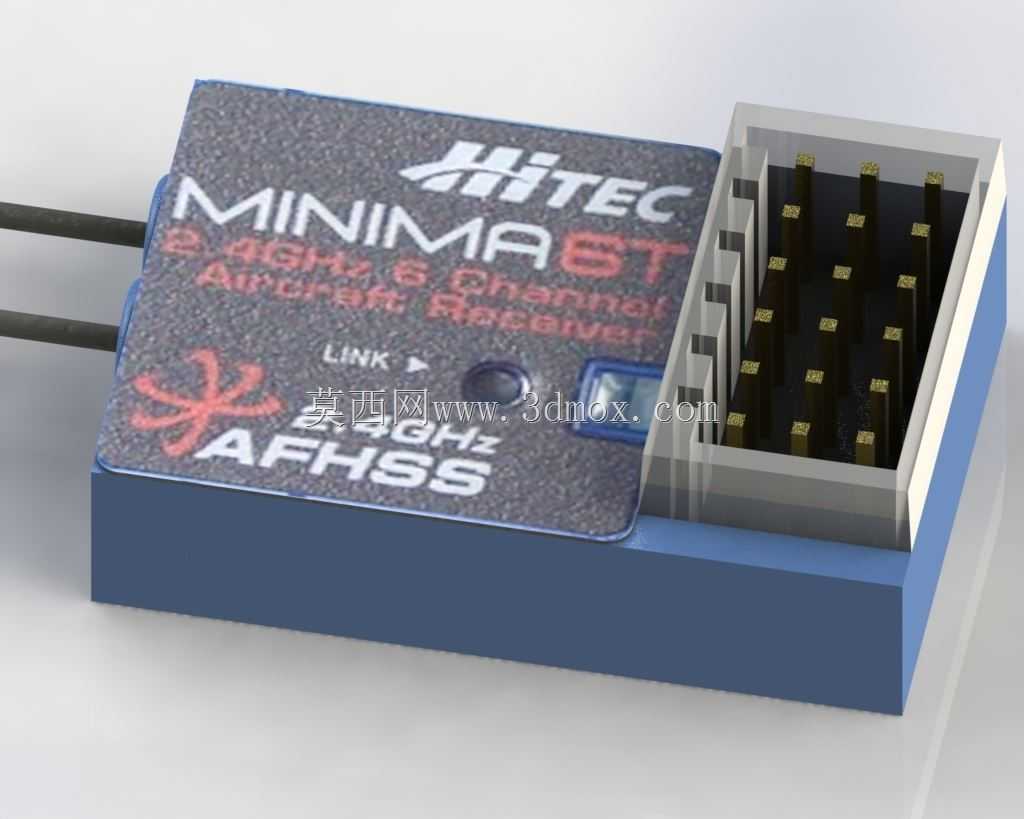

在航模及小型无人载具的遥控链路搭建场景中，接收机作为地面遥控端与机载执行机构的信号中转核心，其结构设计直接影响整机的安装适配性与信号传输稳定性。这款六通道2.4GHz AFHSS制式接收机，采用顶部排布端口的结构方案，将所有信号输出引脚集中布置在壳体一侧的上部区域，区别于传统侧插端口的接收机结构，这种布局能大幅压缩设备在载具舱内的横向占用空间，适配薄型机翼、小型涵道机这类内部安装空间局促的航模结构。从结构设计逻辑来看，壳体采用上下扣合的拼接方式，下半部分为高强度工程塑料基座，上盖表面做磨砂纹理处理，既可以提升表面标识的印刷附着力，避免长期使用过程中型号、频段标识磨损脱落，也能减少户外使用时阳光直射造成的壳体反光，降低对机载视觉模块的光线干扰。内部射频电路区域做了独立的屏蔽腔结构，将2.4GHz射频天线链路与信号输出端口的引脚区域做物理分隔，避免舵机工作时的脉冲信号对射频接收造成电磁干扰，保证信号链路的稳定性。端口部分采用标准2.54mm间距排针布局，兼容市面上绝大多数通用舵机、电调的连接插头，安装时无需额外做转接线束改造，排针周围做了凸起的限位围挡，插头插入后能被围挡限制横向位移，在航模做剧烈机动动作时不会出现插头松脱导致的信号中断问题。壳体侧面预留了链路状态指示灯的透光窗口，指示灯位置正对安装后的可视角度，通电后无需拆解设备就能快速判断对频状态、信号强度，外场调试时能大幅缩短排查时间。天线引出端做了应力释放结构，线材与壳体衔接位置做了加厚的橡胶护线套，能承受多次弯折拉扯，避免装机过程中线材根部断裂。整体外形做了圆角过渡处理，没有尖锐的凸起结构，塞入航模设备舱时不会刮蹭舱内的线材或者泡沫结构，安装边界的长宽高尺寸适配绝大多数100-400级固定翼航模、小型穿越机、仿真模型车的设备安装位，既可以用双面胶直接粘贴固定在舱内平面，也可以通过壳体上预留的微型安装孔配合螺丝做刚性固定，适配不同载具的安装需求。从功能适配性来看，六通道的输出配置可以覆盖常规航模的油门、副翼、升降、方向、起落架、襟翼的控制需求，无需额外扩展通道模块，对于入门级到中级的航模玩家来说，单接收机就能完成整机的信号接收需求，减少机载设备的重量占用。
