碳纤维四轴无人飞行器机架结构设计

这款四轴机架采用X型布局设计，核心适配小型穿越类无人飞行器的装机需求，整体结构围绕轻量化与结构刚性的平衡做了针对性优化。从实际装机场景来看，这类机架主要面向低空竞速、近距航拍、室内外特技飞行的使用场景，需要在频繁的机动动作、突发碰撞、持续振动的工况下保持结构完整性，避免飞控、电调、图传等核心电子元件出现安装位移或结构共振。

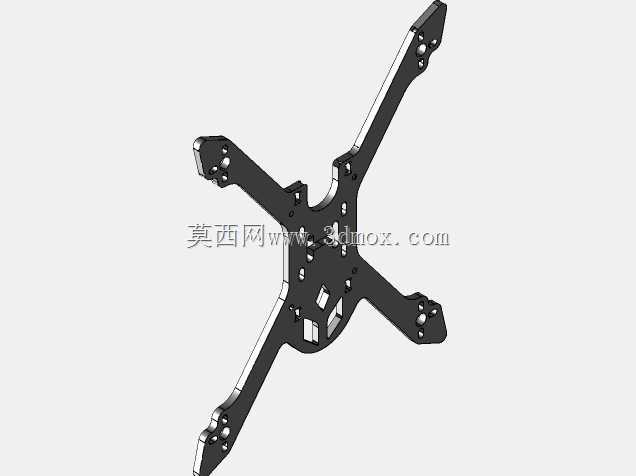

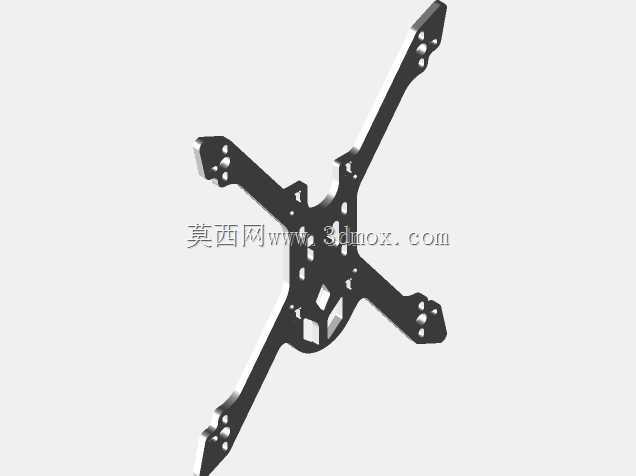

机架中心板采用一体化镂空设计，在保证板面抗弯强度的前提下，尽可能去除非受力区域的材料，既降低了整机起飞重量，也预留了飞控板、电调、电池绑带、图传模块的安装空间，中心区域的安装孔位按照主流微型飞控的安装间距做了匹配，同时预留了多组冗余孔位，可兼容不同尺寸的电子元件安装，装机时无需额外打孔修改。四个机臂与中心板采用一体化成型结构，省去了额外的机臂固定连接件，减少了装配间隙带来的振动传导问题，机臂末端预留了电机安装孔位，孔位间距适配常用的微型无刷电机安装尺寸，同时末端做了加厚处理，能够承受电机高速转动带来的持续拉力，在发生轻度碰撞时也能优先吸收冲击能量，避免中心板受力损坏。

从安装边界来看，机架整体对角线轴距适配145mm规格的桨叶安装，机臂长度经过核算，在安装对应尺寸螺旋桨时不会出现桨叶打板的问题，中心板的厚度适配常用的M2、M2.5规格螺丝安装，板面的镂空槽位同时兼顾了走线功能，电调信号线、电源线可以顺着槽位规整排布，减少飞行过程中线材晃动带来的风阻与干扰。机架材质选用碳纤维板材加工，相比同厚度的玻纤板材，碳纤维的比强度更高，相同重量下抗弯折、抗冲击性能更优，能够在轻量化的前提下满足飞行中的结构强度要求。

设计过程中针对反向测绘的原始结构做了优化调整，在非受力区域增加了部分工艺缺口，既方便CNC加工时的走刀，也能进一步降低结构重量，同时对机臂与中心板的连接过渡区域做了圆角处理，减少应力集中问题，避免飞行中出现机臂断裂的情况。考虑到后续改装需求，中心板预留了可拆卸机臂的安装接口，后续可根据使用需求更换不同长度的机臂，适配不同尺寸的桨叶，拓展机架的使用场景。装机时需要注意，电子元件的安装重心要尽量与机架几何中心重合，电池绑带的固定槽位做了防滑处理，能够避免大机动动作下电池出现位移影响飞行平衡，机架整体的安装公差控制在合理范围内，各孔位的同轴度满足装配要求，装机后不会出现电机安装倾斜导致的飞行姿态偏移问题。
