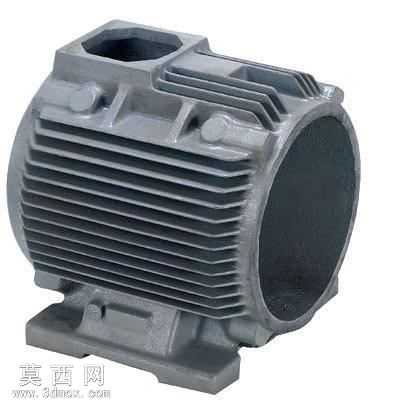

三相异步电动机铸铝机身三维结构模型

本模型为三相异步电动机的铸铝机身三维实体模型，建模过程严格遵循中小型异步电机的工业设计规范，以实际量产的Y系列电机机座尺寸为参考基准，完整还原了电机机身的全部结构细节。建模阶段首先绘制机身的主体回转轮廓，通过拉伸、抽壳命令构建出容纳定子铁芯的中空筒状基体，随后在筒体外壁通过阵列命令生成均匀排布的轴向散热筋，每一条散热筋的截面尺寸、排布间距都经过参数化设定，保证散热面积符合电机温升设计要求，同时在散热筋的端部做了圆弧过渡处理，避免铸造过程中出现应力集中的问题。模型顶部的接线盒安装座通过凸台拉伸、切除命令成型，预留的接线腔开口尺寸匹配标准接线盒的安装规格，开口边缘的安装孔位按照通用安装标准做了精确的位置定位，可直接与接线盒配件完成装配约束。机身底部的安装底座采用一体化建模设计，底座的安装脚平面做了平整处理，预留的地脚螺栓孔位置、孔径都符合电机安装的通用尺寸标准，底座与筒身的连接部位做了加厚的加强筋结构，通过圆角过渡消除结构尖角，提升机座整体的结构强度，避免电机运行过程中因振动出现底座开裂的问题。模型的前后端法兰安装面通过回转切除生成，端面的止口尺寸、端盖安装孔的排布都严格对应标准端盖的配合尺寸，保证后续装配时端盖可以与机身完成精准同轴配合。材质设定上为模型赋予了铸铝压铸件的哑光金属材质，还原了铸铝件表面略带粗糙的金属质感，散热筋表面的细微纹理也通过材质贴图做了还原，渲染阶段采用工业产品展示常用的三点布光方案，主光从侧上方打亮机身的散热筋结构，突出筋条的层次感与立体感，辅光补亮底部安装底座的暗部细节，轮廓光勾勒出机身筒身的外轮廓，让整个模型的结构层次清晰分明。整个建模过程完全采用参数化草图驱动，所有结构尺寸都关联对应的设计参数，可根据不同功率、不同中心高的电机设计需求快速调整尺寸参数，生成对应规格的电机机身模型，可用于电机整机装配干涉检查、新产品结构研发验证、电机生产工艺的工装设计参考，也可作为机械专业电机结构课程的教学演示模型，帮助学习者直观理解电机机身的结构组成与设计要点。
