Bonfiglioli蜗轮减速轴驱电机三维设计

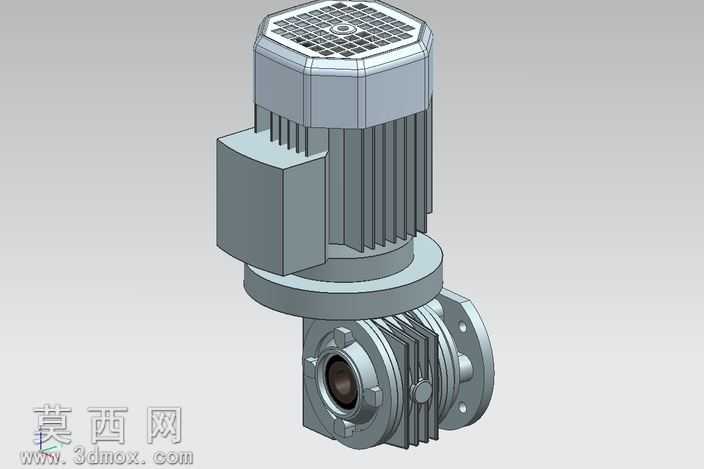

本作品为Bonfiglioli品牌轴驱减速电机的三维参数化建模成果，建模过程严格遵循工业电机的实际生产尺寸规范，完整还原了该款集成蜗轮蜗杆减速结构电机的全部细节特征。建模阶段首先搭建整体装配基准坐标系，将电机划分为上部驱动电机单元、中部连接法兰、下部蜗轮减速输出单元三个核心模块分步构建：上部电机壳体采用多边形棱面造型，顶部的散热格栅通过阵列特征实现均匀的网格镂空结构，壳体侧面的纵向散热筋通过拉伸加阵列命令完成，保证筋条间距均匀、拔模角度符合压铸壳体的工艺要求，侧面的接线盒模块单独构建，还原了接线盒的安装凸台、盒体与端盖的配合结构；中部连接法兰做了加厚处理，表面的安装定位孔、密封槽结构均按照实际装配公差建模，还原法兰端面的粗糙度对应的材质质感；下部蜗轮减速箱体采用分体式结构建模，清晰呈现输入轴与电机输出轴的同轴连接结构、蜗轮与蜗杆的垂直啮合传动结构，输出端的法兰安装面、轴承位、油封槽等细节均完整还原，端盖上的观察孔、紧固螺栓的排布完全匹配实物结构。材质渲染阶段针对不同部件匹配对应工业材质：电机壳体与减速箱体采用哑光铸铝材质，调整金属粗糙度与漫反射参数还原压铸铝件的磨砂质感，散热筋的棱边做轻微倒角处理模拟真实机加工的边缘效果；接线盒盖采用稍深的灰黑色工程塑料材质，输出轴采用调质钢材质，添加轻微的金属反光效果，紧固螺栓采用镀锌钢材质，表面做轻微的做旧处理还原工业使用的真实质感。整体装配过程严格按照机械装配约束完成，所有配合面均添加重合、同轴心约束，保证传动部件的相对位置准确，可直观呈现电机动力从上部电机转子输入，经蜗杆传递至蜗轮完成减速增扭后从输出轴输出的完整传动路径，模型结构完整无破面，各部件可单独拆分用于装配工艺演示、结构受力分析或产品选型展示，完整还原了该款集成减速结构轴驱电机紧凑的结构设计特点，即通过将电机与蜗轮减速箱集成设计，大幅缩减传动单元的整体安装体积，适配对安装空间有严格要求的轴驱类工业传动场景。
