径向销式猎户座3D打印装置结构设计

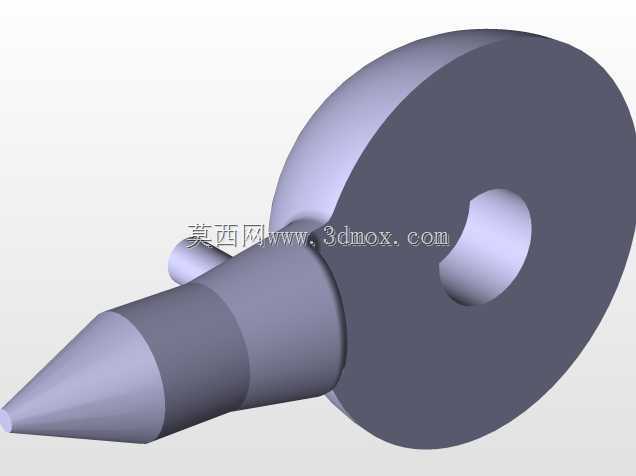

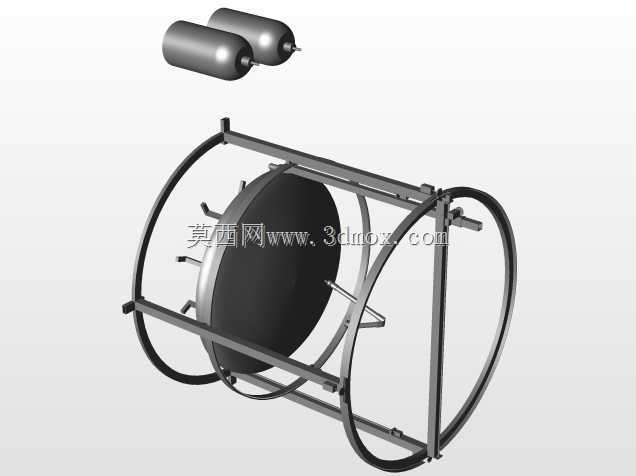

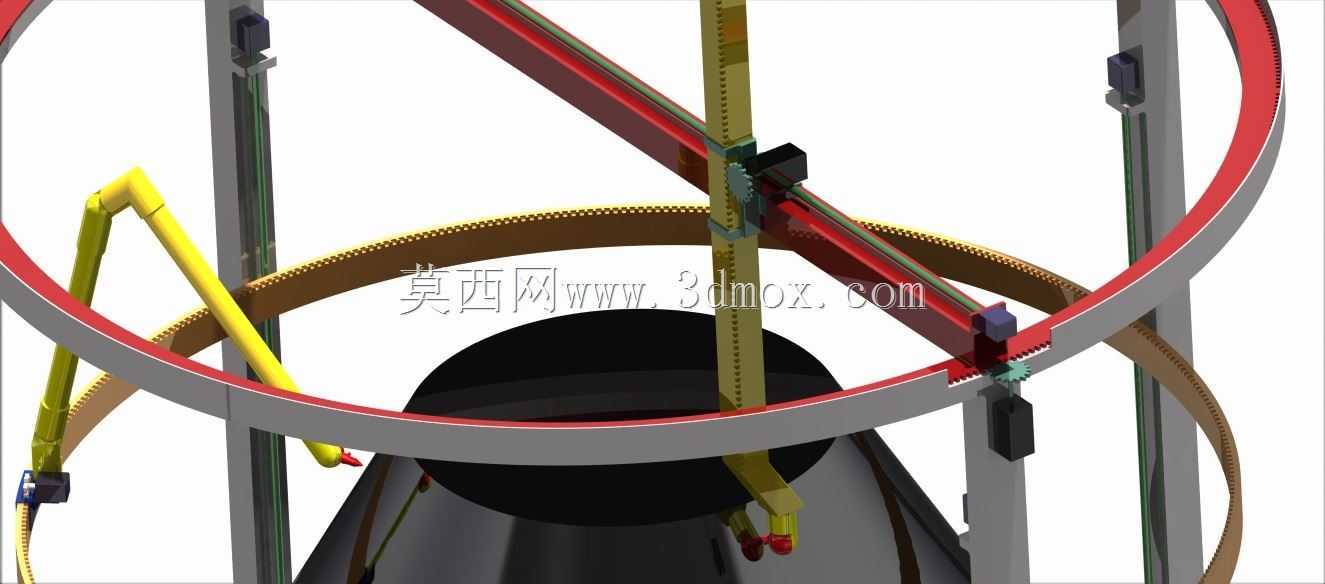

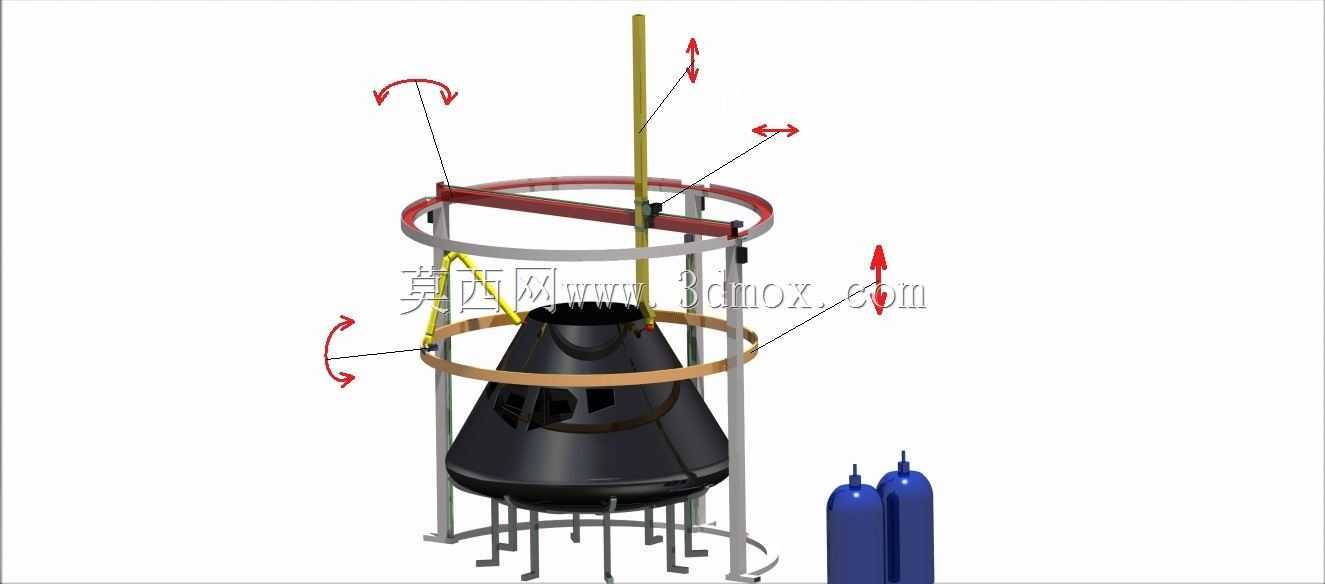

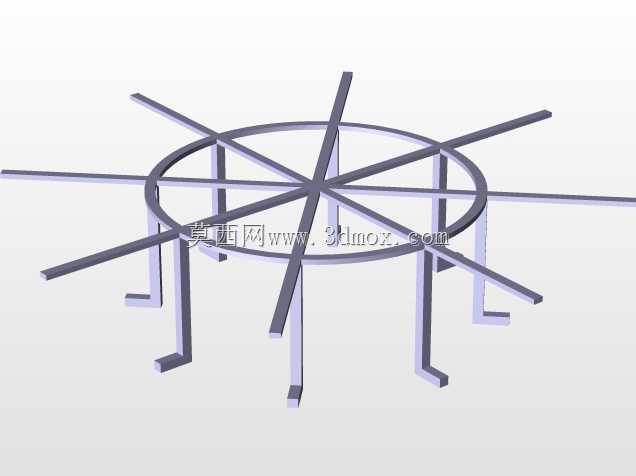

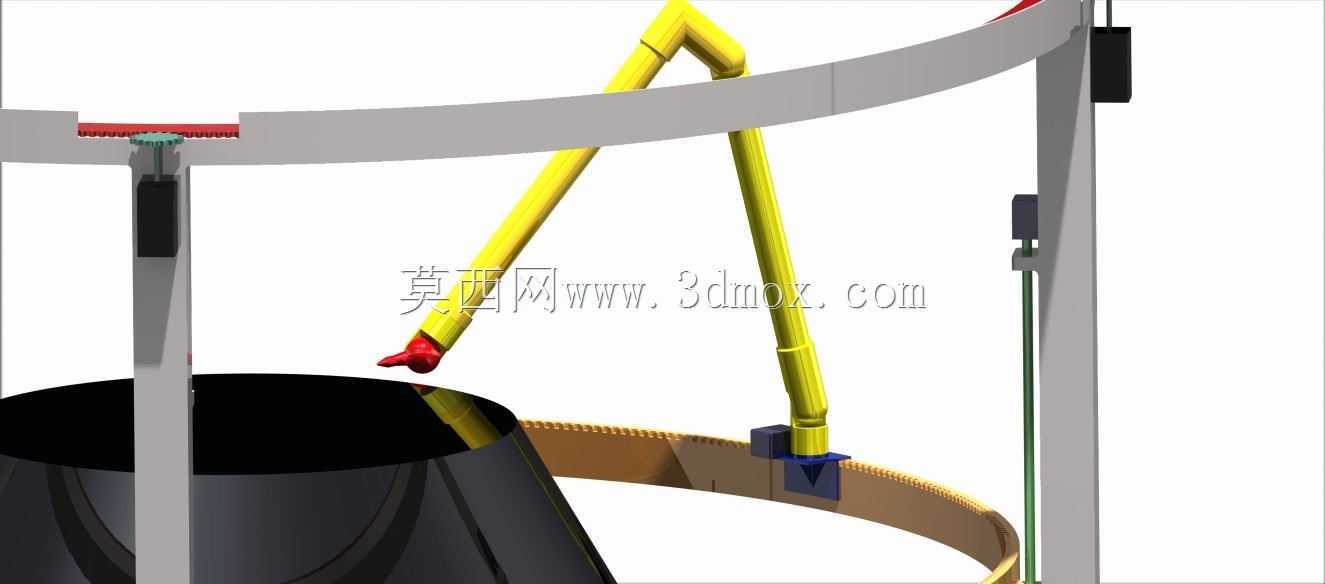

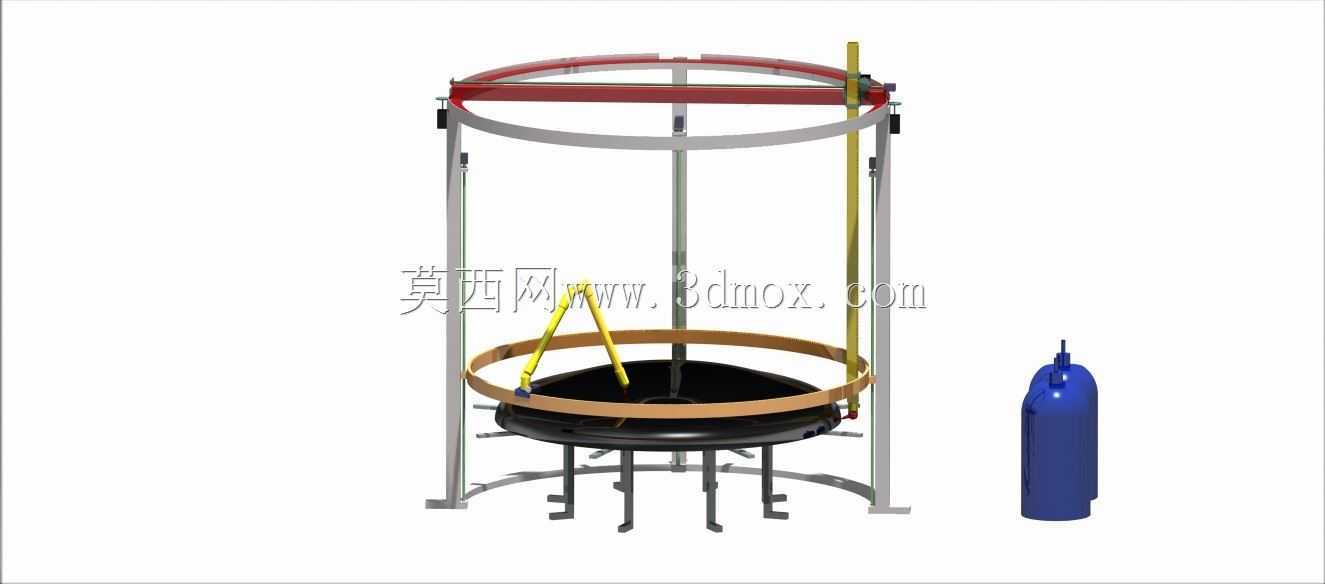

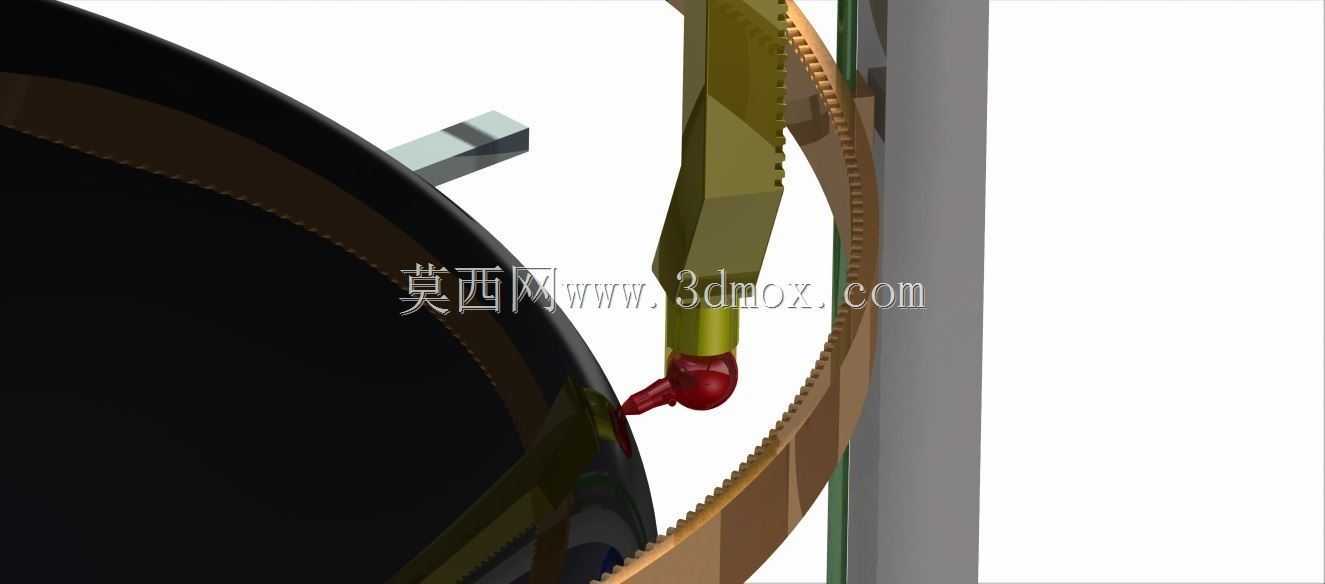

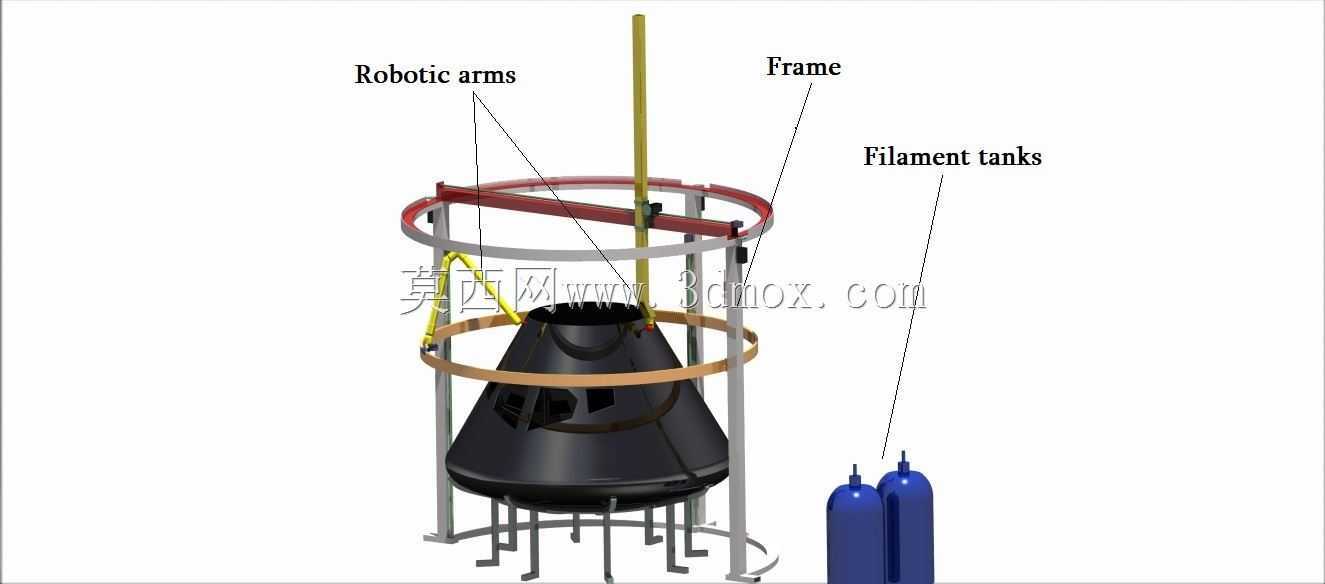

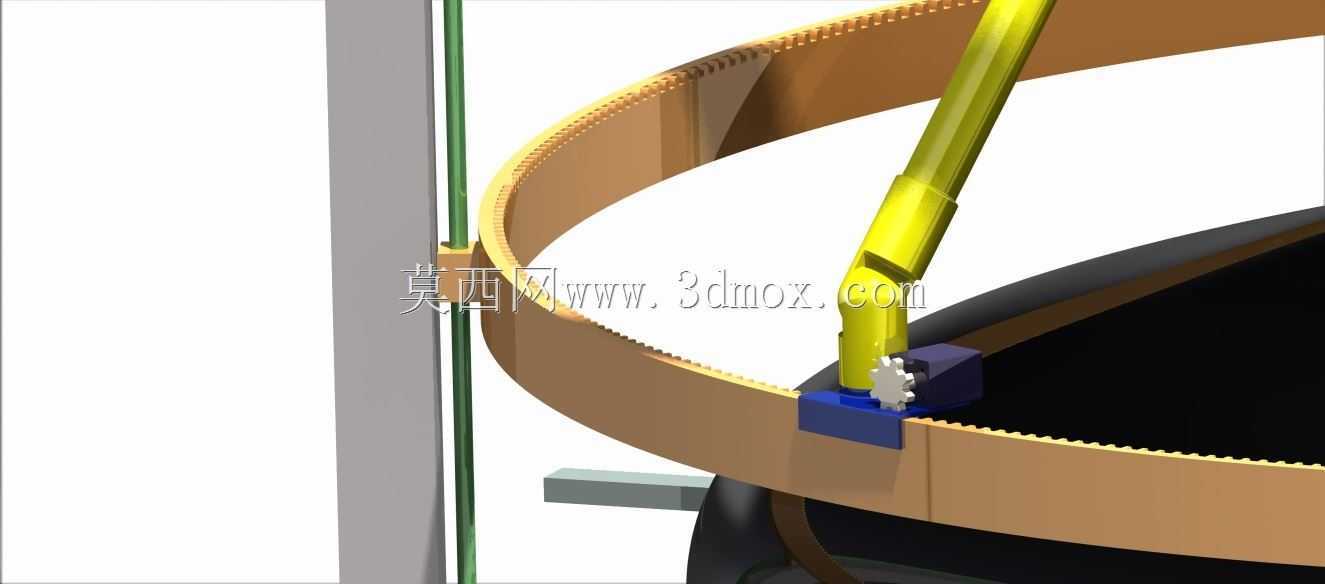

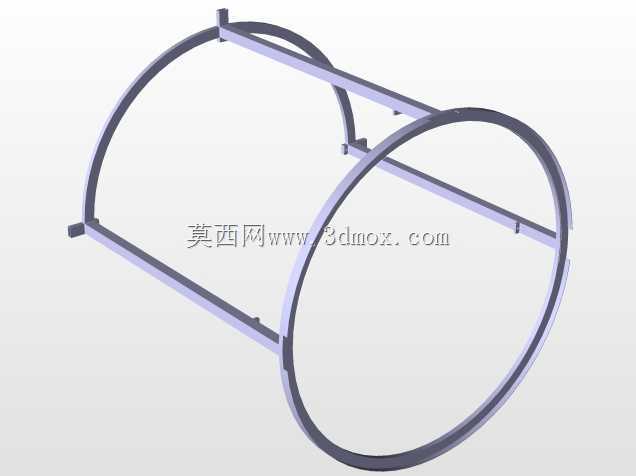

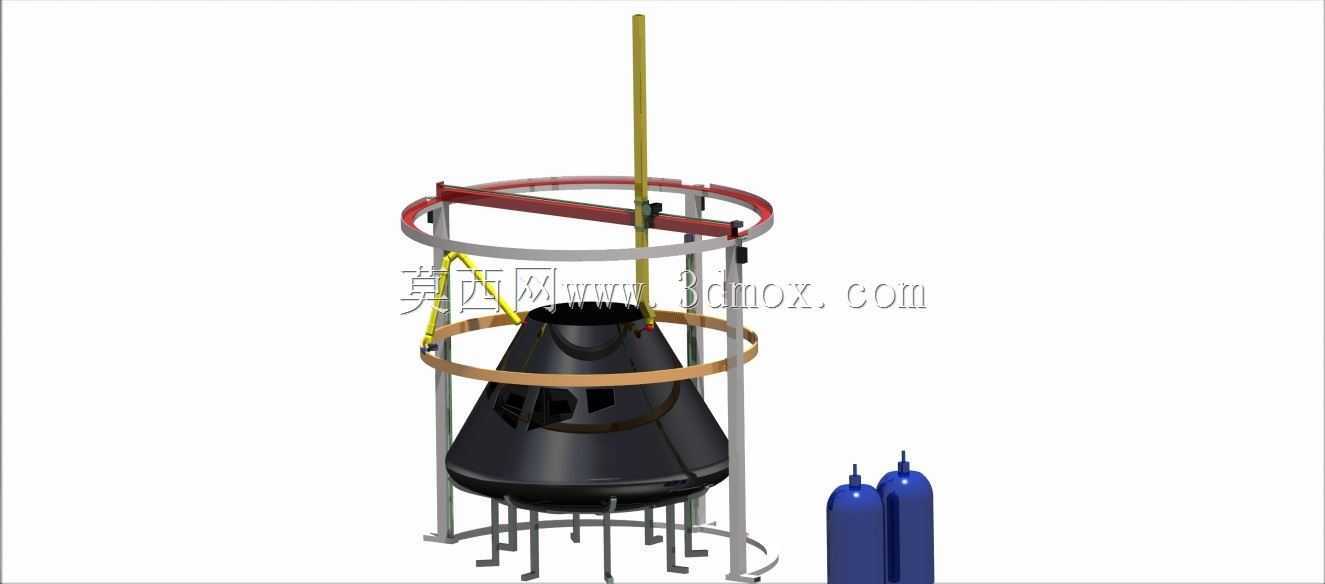

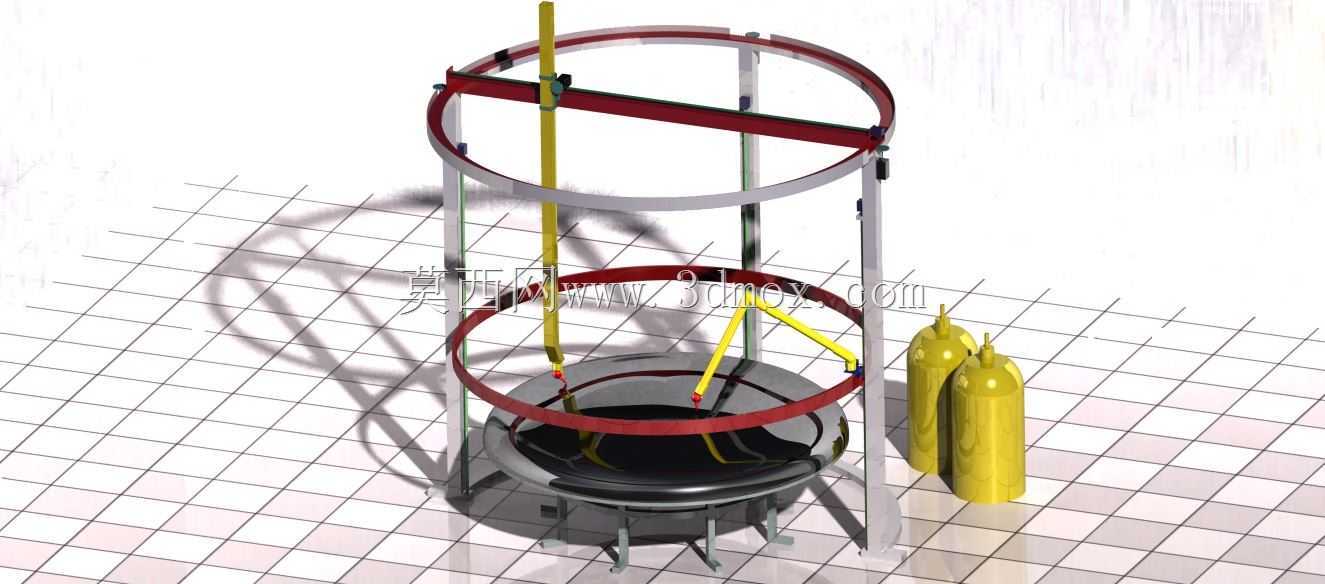

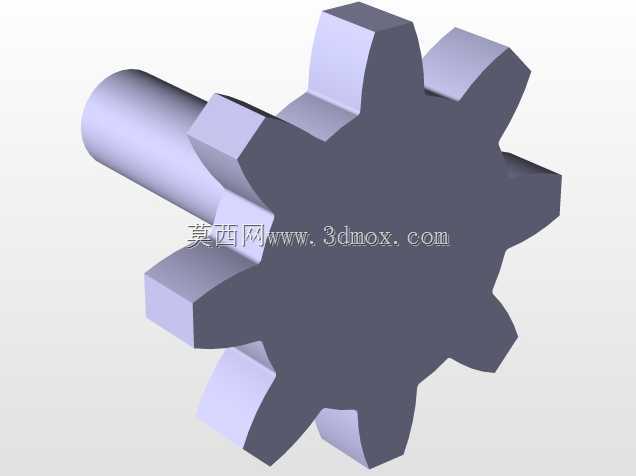

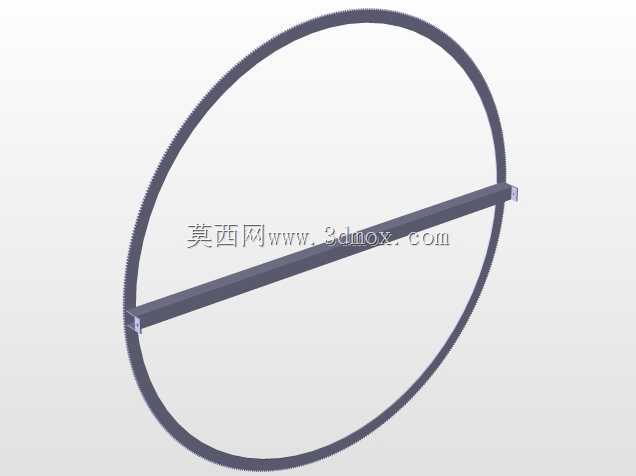

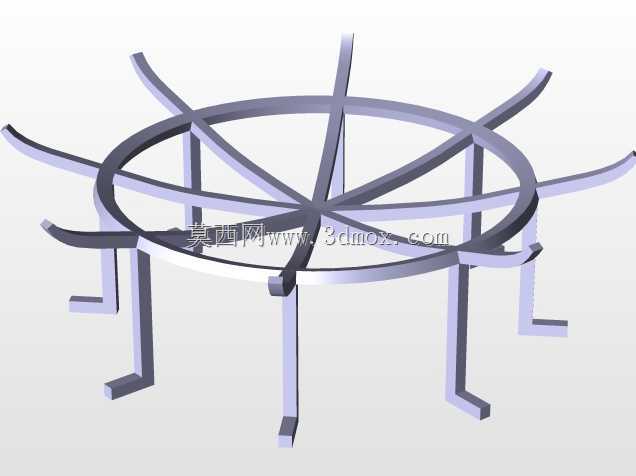

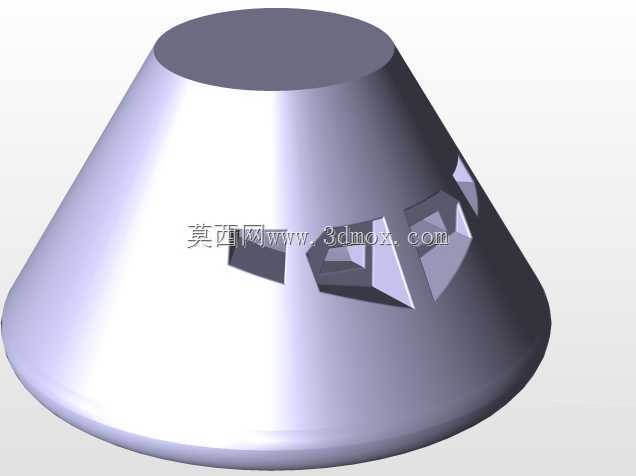

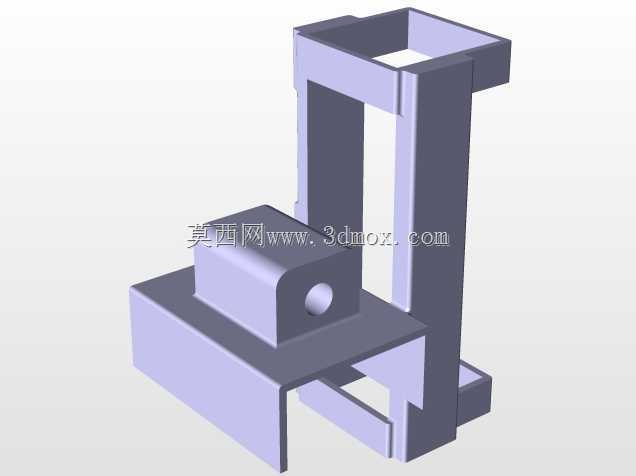

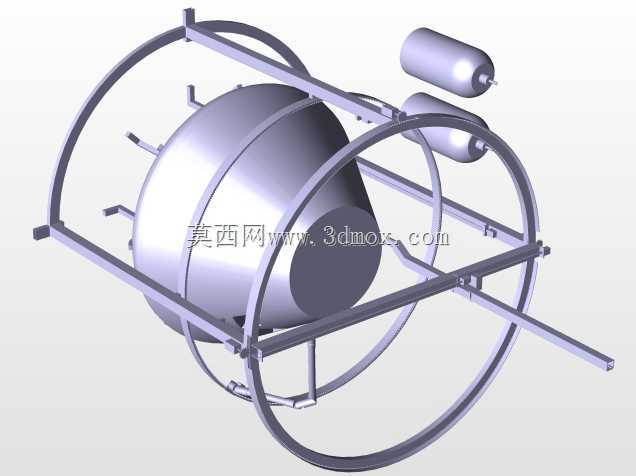

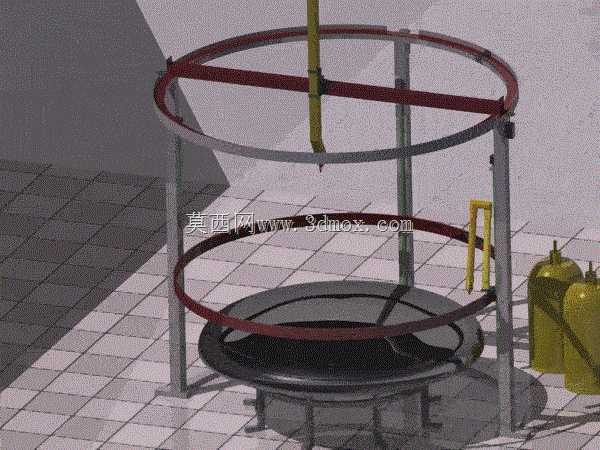

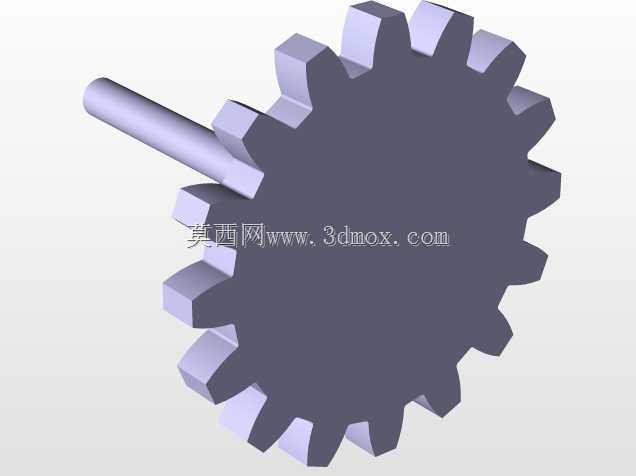

该结构面向航天领域原位增材制造场景设计，适配极端工况下的构件快速成型需求，可在无重力或低重力环境中完成特定结构件的逐层打印作业，核心执行单元采用径向销定位方案，保障打印过程中成型平台的同轴度与运动精度。整套装置采用立式框架布局，主体承载结构由多根垂直立柱搭配上下环形支撑构成，环形支撑采用高强度轻质合金加工，既保证框架整体刚性，又控制整体自重，适配航天载荷的重量限制要求。中层环形支撑作为打印头的运动承载轨道，通过径向销实现周向定位与锁紧，可根据打印构件的直径需求调整支撑环的安装高度，调整过程中径向销可快速嵌入立柱表面的定位孔，无需额外工装即可完成位置锁定，锁紧后配合面的间隙控制在0.02mm以内，避免打印过程中出现晃动偏移。设备底部设置圆形成型平台，平台表面做阳极氧化处理，提升打印首层的附着能力，平台下方集成调平机构，可通过三个均布的调节螺钉实现平面度微调，调平精度可达0.01mm每100mm行程，保障大尺寸构件打印时的层厚一致性。打印执行端采用多管路供料设计，配套的高压储料罐布置在框架侧方，罐体采用耐压结构设计，可容纳光敏树脂或金属浆料类打印耗材，供料管路沿垂直立柱排布，通过快插接头与打印头连接，管路全程做密封处理，避免低重力环境下耗材出现溢漏问题。打印头集成在中层环形支撑的运动滑座上，可沿环形轨道做周向回转运动，同时配合垂直方向的升降传动，实现柱面类构件的曲面打印作业，径向销结构同时承担滑座的周向限位功能，当打印头需要做定点挤出作业时，径向销弹出卡入环形支撑的定位槽内，消除滑座的运动间隙，保障挤出点位的位置精度。整套结构的安装边界可根据搭载舱的内部尺寸做适配调整，垂直立柱的长度可根据打印构件的最大高度做裁切，环形支撑的直径可根据打印幅面需求更换，所有连接节点均采用标准快拆结构，无需专用工具即可完成整机组装与拆解，便于航天任务中的在轨维护与部件更换。设计过程中未做过度的工艺优化，核心围绕3D打印的工艺实现逻辑搭建结构框架，可作为原位增材设备的原理验证原型，为后续航天用在轨打印设备的工程化落地提供结构参考，尤其是径向销定位的方案，可大幅简化空间环境下的设备调整流程，降低航天员的操作复杂度。
