宇航局隔热板制造专用加工装置结构设计

这套加工装置的核心应用场景，是航天领域热防护构件的成型加工环节，针对航天返回舱、高速飞行器外层所用的隔热板类构件，完成成型过程中的定位、加工与姿态调整作业。不同于常规金属构件加工设备，该装置在设计阶段就充分考虑了隔热板材料的特殊性——这类构件多采用低密度、低刚性的复合热防护材料，装夹过程中不能施加过大的局部压紧力，否则会造成材料内部孔隙塌陷，直接影响后续使用中的隔热性能，因此装置的承载框架采用了大面接触的围合式支撑结构，支撑面与隔热板毛坯的接触区域做了均压处理，避免局部应力集中破坏材料内部结构。

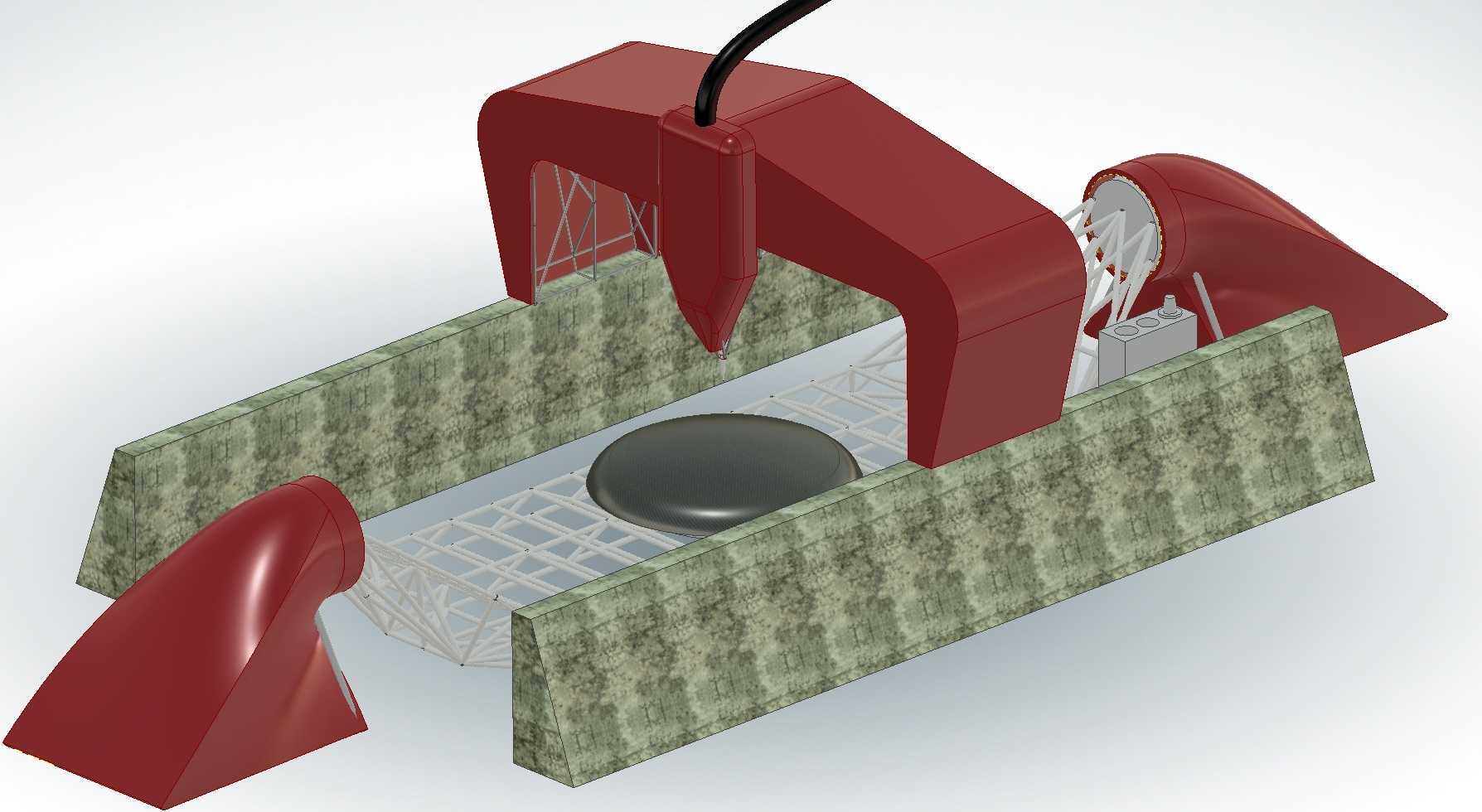

从功能特性来看，装置搭载的龙门式执行端可以沿框架长度、宽度方向做全行程移动，执行端的加工头可根据工序需求更换不同作业模块，既可以完成隔热板表面的轮廓铣削，也能适配涂覆、检测类作业头，完成多工序连续作业，减少工件多次装夹带来的定位误差。两侧设置的弯管状结构是配套的除尘与防护组件，因为隔热板加工过程中产生的碎屑多为轻质纤维类物质，极易飘散，该组件可在加工区域形成定向气流，将加工碎屑统一收集，避免碎屑飘散影响加工精度，同时也能保护作业区域的传感元件不受纤维碎屑附着干扰。

设计思路上，整套装置的框架采用了桁架与实体围板结合的结构，中间的承托网格采用轻量化镂空设计，既保证了足够的支撑刚度，避免大尺寸隔热板加工过程中出现支撑形变，又尽可能降低了装置自身的重量，方便在恒温恒湿的航天构件生产车间内进行移位与布局调整。执行端的走线采用内置拖链结构，所有动力线缆、信号线缆都从龙门架的内部空腔走线，避免加工过程中线缆剐蹭工件表面。

安装边界方面，整套装置的底部采用水平可调支撑脚，可根据车间地面的平整度调整支撑高度，保证框架上平面的平面度控制在0.1mm/m以内，满足大尺寸隔热板的加工平面度要求；装置的两侧预留了物料输送的对接接口，可与车间内的自动化输送线对接，实现隔热板毛坯的自动上料与成品自动下料，适配航天构件批量生产的流水线作业需求。中间的圆形承载台是可旋转结构，能够带动工件做360度回转，无需重新装夹即可完成工件各个侧边的加工作业，大幅提升大尺寸构件的加工效率。
