内燃机EV1型燃油喷油器结构设计

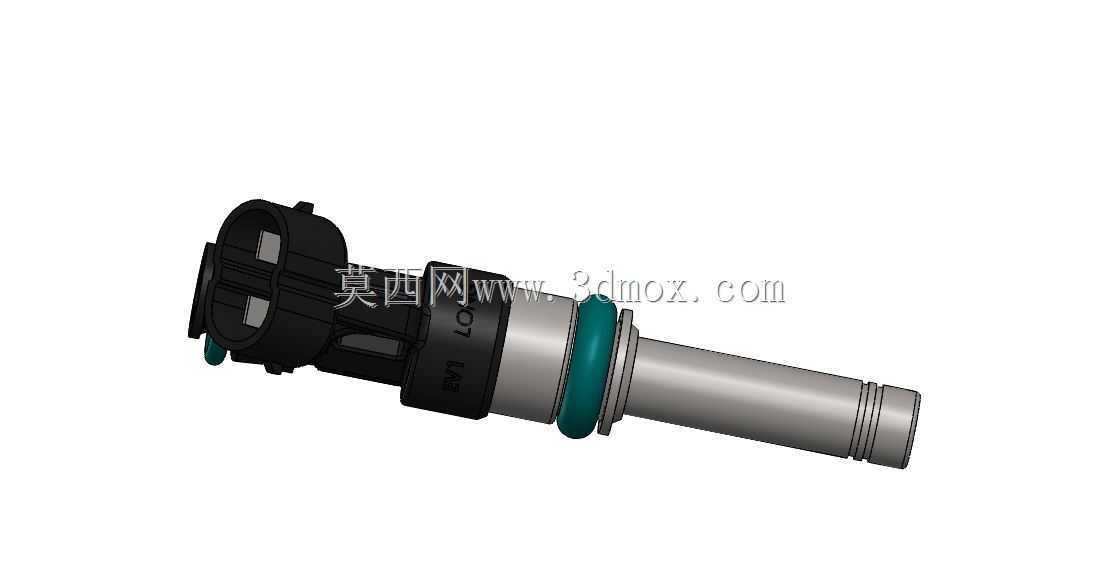

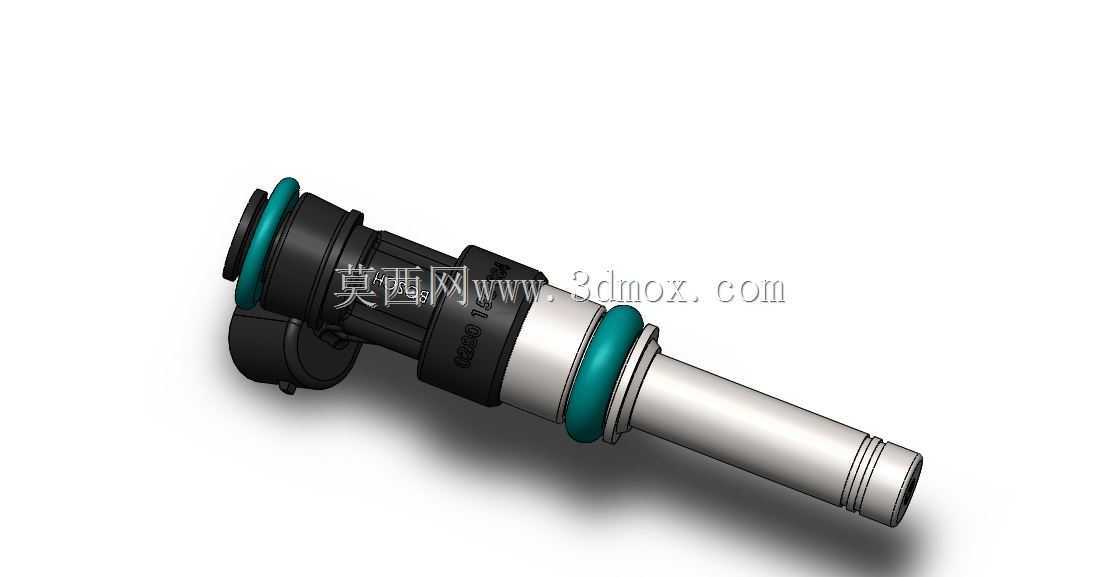

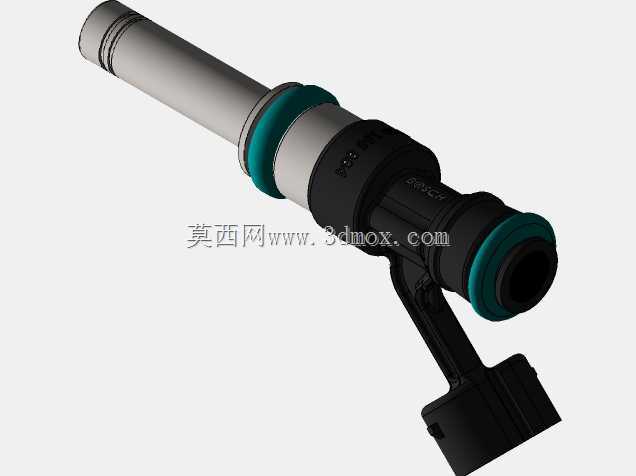

这款喷油器主要适配小排量内燃机的燃油供给系统，在实际装车场景中，承担着将加压燃油精准雾化后喷入进气歧管或气缸内的核心作用，直接决定内燃机的空燃比控制精度、燃烧效率与排放表现，是汽油机电控燃油喷射系统里不可替代的精密执行部件。从结构设计逻辑来看，整体采用同轴阶梯式轴类布局，主体沿轴向依次布置电气接插件端、电磁驱动腔、密封段、燃油导流段与喷嘴端，各段直径根据功能需求做差异化设计，电磁腔段直径最大，用于容纳电磁线圈、衔铁与针阀复位弹簧，保证足够的电磁吸力驱动针阀快速启闭；中间段设置两道环形密封槽，用于安装氟橡胶O型圈，安装后可同时实现与进气歧管安装座、燃油分配管的径向密封，避免燃油泄漏与外界杂质进入供油管路。喷嘴段为细长等直径圆柱结构，末端设置多组微小喷孔，喷孔的角度与孔径经过匹配设计，可让喷出的燃油形成均匀锥状雾化油束，与进气气流充分混合，避免湿壁现象导致的燃烧不完全问题。在安装边界设计上，整体轴向长度适配主流乘用车进气道喷射机型的安装空间，两道O型圈的中心距匹配燃油轨与缸盖安装座的间距，安装时仅需沿轴向压入对应安装位即可，不需要额外的紧固件，依靠O型圈的压缩弹力实现轴向定位与径向密封，拆装维护效率较高。电气接插件端采用侧出式卡扣结构，可避免与发动机舱内周边线束、管路产生干涉，接插件的插针定义符合行业通用规范，可直接匹配主流ECU的驱动线束，不需要额外做转接设计。针阀的运动行程控制在毫米级，配合电磁线圈的驱动参数，可实现毫秒级的启闭响应，能够跟随发动机不同转速、负荷工况调整喷油时长与喷油时机，满足全工况下的燃油供给量需求。外壳主体采用耐油工程塑料与金属嵌件注塑成型，既保证整体结构强度，又能降低自身重量，同时金属导流段可耐受燃油长期浸泡与发动机舱内的高低温交变环境，避免出现材料溶胀、开裂问题。
