涡轮喷气发动机三元流叶轮结构设计

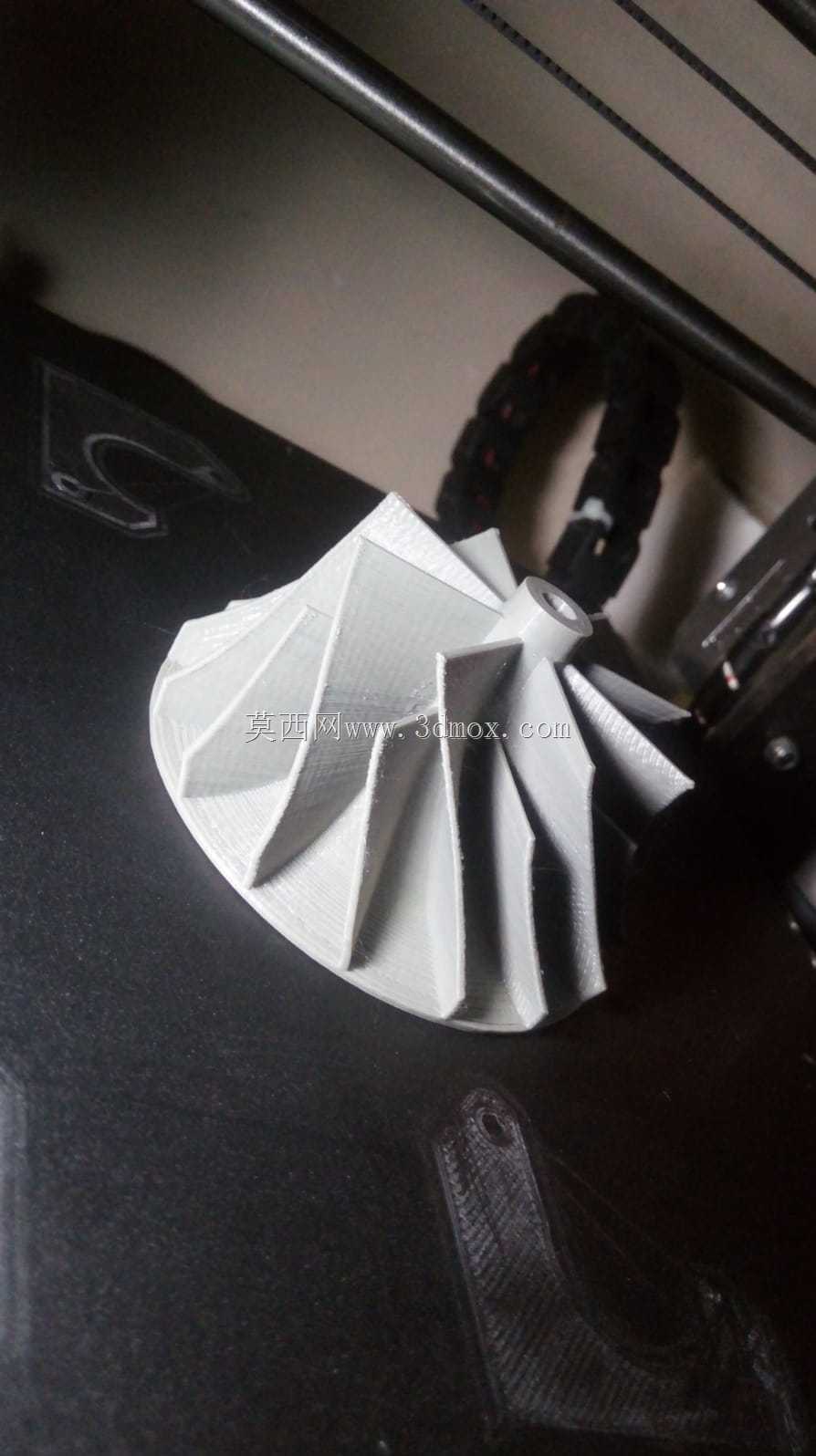

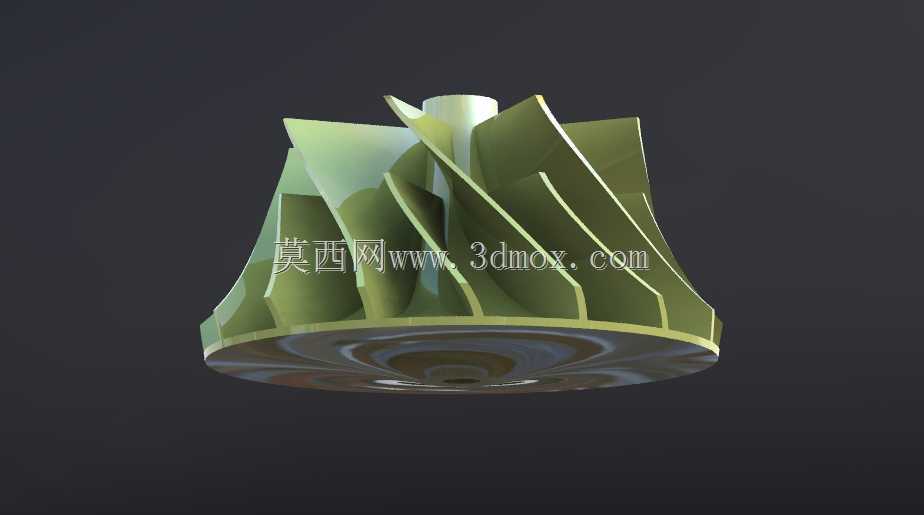

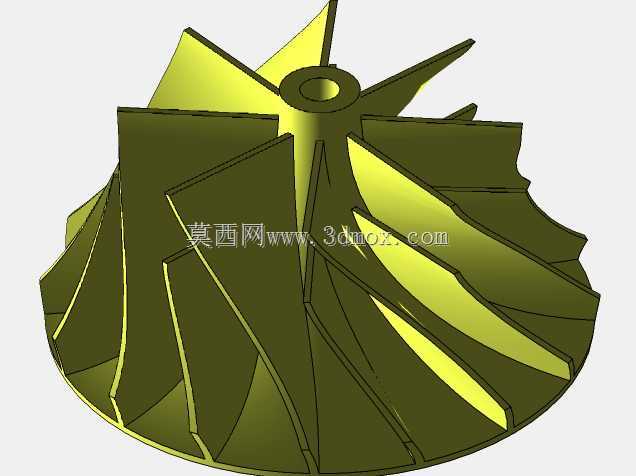

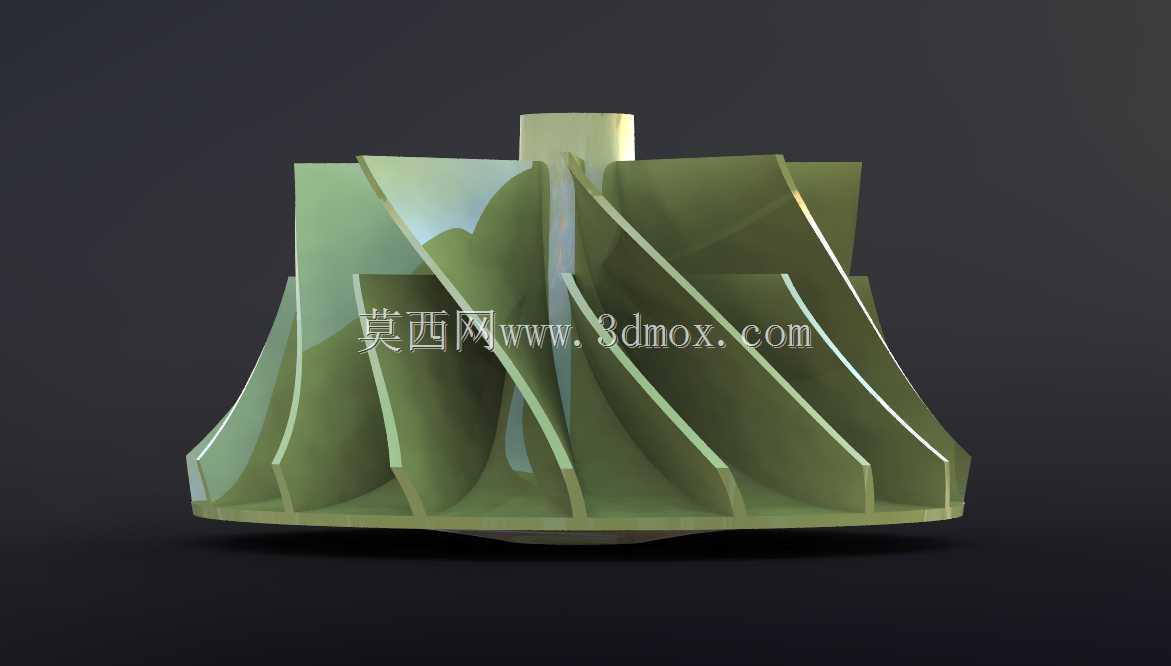

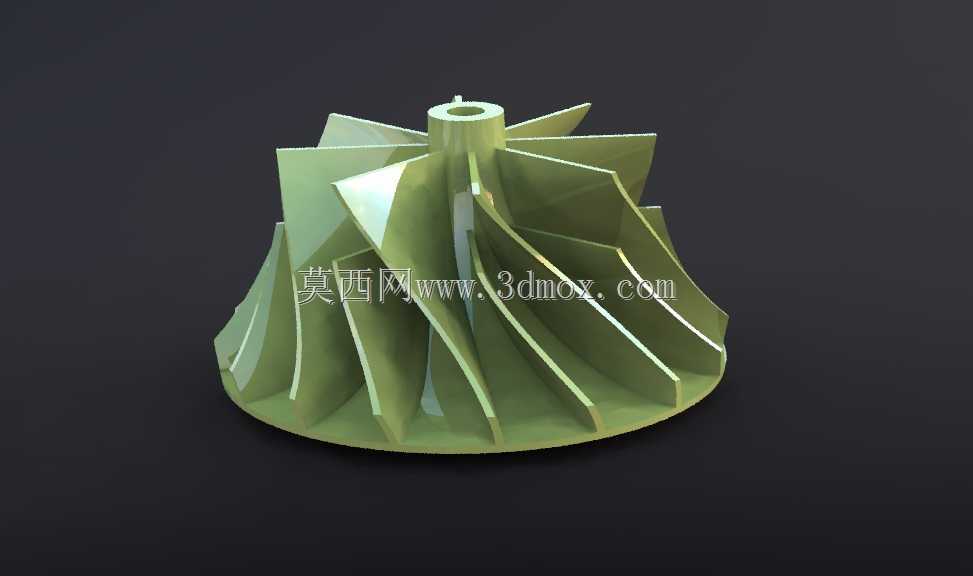

这款叶轮是涡轮喷气发动机压气机段的核心做功部件，直接决定了发动机进气压缩环节的效率与整机推力输出表现，在小型涡喷航发、微型燃气轮机、车载辅助动力单元等场景中都有广泛适配空间。从实际工况来看，该叶轮工作时需要承受每分钟数万转的离心载荷，同时还要面对进气道来流的不均匀冲击，因此设计阶段首先围绕轮盘与叶片的一体化受力做了拓扑优化，叶片采用大扭角三元流曲面构型，从轮盘根部到轮缘位置的叶型安装角连续过渡，能够保证气流沿叶高方向的流动均匀性，避免叶尖位置出现气流分离导致的压比损失。轮盘中心的定位轴孔采用带止口的配合结构，安装时可与主轴的定位台阶贴合，保证径向跳动量控制在航发部件要求的公差范围内，轴孔周边预留的键槽结构可传递大扭矩，避免高转速下出现叶轮与主轴的相对滑移。叶片的前缘做了小圆角钝化处理，能够降低来流中的微小颗粒对叶片前缘的冲蚀磨损，叶片尾缘则采用薄边收敛构型，减少气流流出叶道时的尾迹损失，相邻叶片之间形成的收敛流道从进气口到出气口截面面积逐步缩小，可实现对进入流道空气的连续增压，匹配压气机段的压比设计要求。轮盘的背部做了等强度减薄设计，在保证离心载荷下结构强度余量的前提下，尽可能降低轮盘自身的转动惯量，减少发动机启动阶段的响应迟滞，轮盘外缘的叶尖与机匣之间预留了合理的装配间隙，既避免高转速下叶片热胀碰磨机匣，又能控制叶尖间隙漏气损失在合理区间。建模过程中对叶片与轮盘的连接位置做了圆角过渡处理，消除应力集中点，避免长期交变载荷下出现疲劳裂纹，整个叶型的曲面曲率连续无突变，既满足气动性能要求，也适配后续五轴铣削的加工工艺性，不需要额外做过多的工艺补正即可完成加工。
