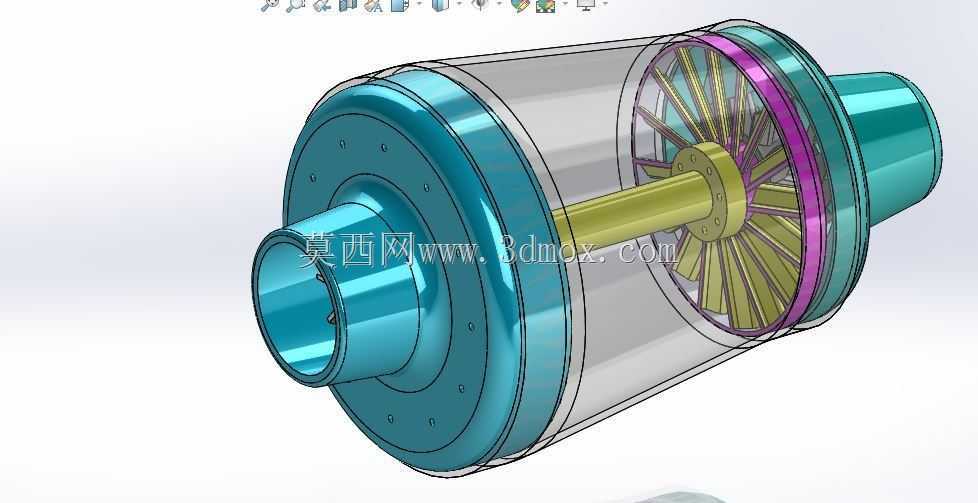

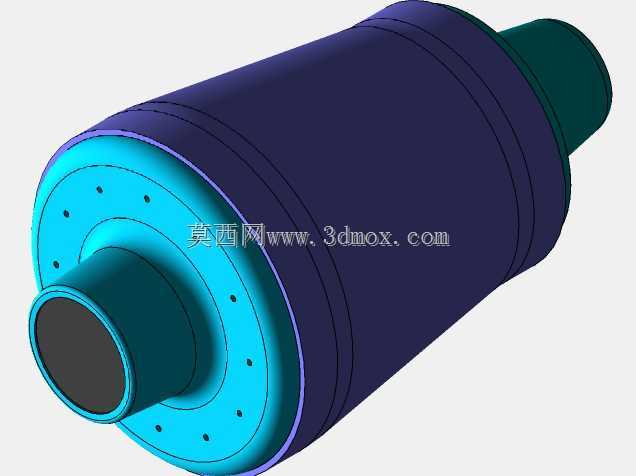

带透明机匣的涡轮喷气发动机结构展示

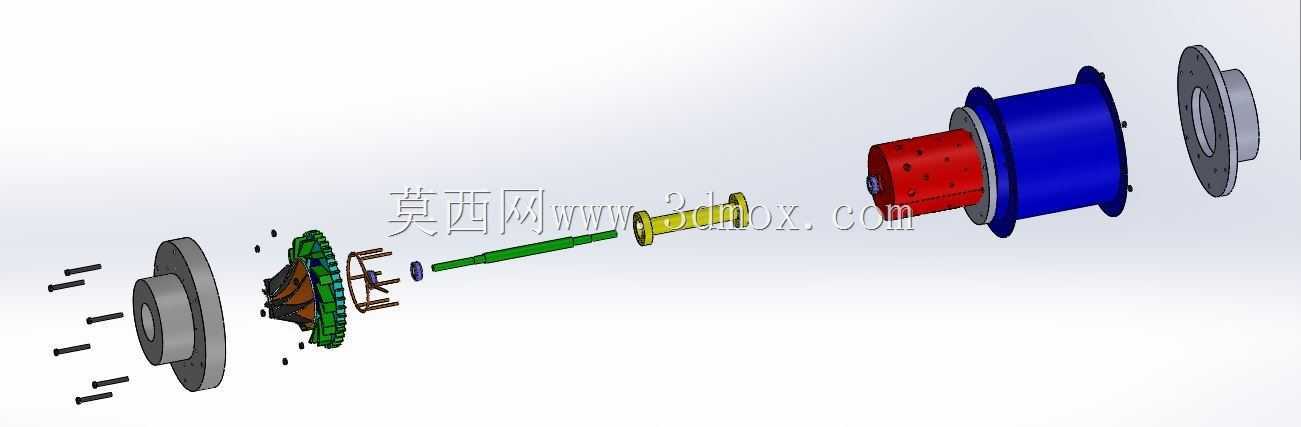

在航空动力装备的研发与教学场景中，这类带透明机匣的涡轮喷气发动机结构件，常被用于原理演示、结构拆解实训以及初始方案的构型验证。不同于装机使用的成品发动机，该结构重点还原核心气动与传动部件的相对位置关系，机匣采用半透明设计的初衷，是让观察者无需拆解即可直接看到内部涡轮叶片、导向器、传动轴的装配逻辑，适配职业院校航空发动机课程的教具需求，也能作为航模动力改装时的结构参考样本。从功能特性来看，该结构完整复现了单转子涡轮喷气发动机的核心气路：前端进气道收拢来流，压气机段通过多级叶片对空气做功增压，燃烧室段预留了燃油喷嘴与火焰筒的安装位，后端涡轮叶片通过传动轴与压气机刚性连接，承接高温燃气的动能带动压气机持续运转，尾喷管段采用收敛构型，将燃气的焓降转化为出口动能产生推力。设计过程中优先保证了各回转部件的同轴度，传动轴采用阶梯轴结构，对应压气机轮毂、涡轮盘的安装位置都设置了轴肩定位，避免运转过程中出现轴向窜动；机匣分段设计，进气机匣、压气机机匣、涡轮机匣、喷管机匣之间通过法兰边配合止口定位，既保证装配精度，也方便单独拆解某一段观察内部结构。安装边界上，该结构的主安装节设置在压气机机匣两侧的凸台位置，采用双耳片配合螺栓的固定方式，可适配台架实训的安装支架，整体径向最大尺寸集中在压气机机匣段，轴向长度覆盖从进气道唇口到尾喷管出口的完整区间，安装时需预留前端进气的通畅空间，后端避免遮挡喷管出口的气流通道。叶片部分采用等截面直叶片构型，降低建模与加工难度的同时，也能满足原理演示阶段的气动示意需求，涡轮叶片与轮盘采用整体式结构设计，减少装配环节的误差累积，压气机叶片与轮毂的连接位置做了圆角过渡，降低应力集中风险。
