可3D打印四旋翼飞行器机架结构设计

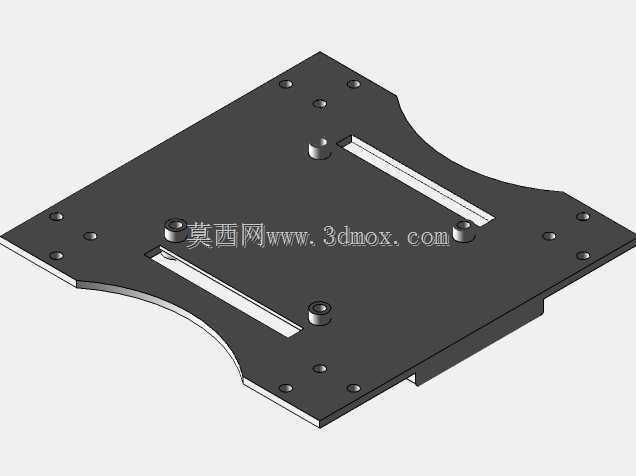

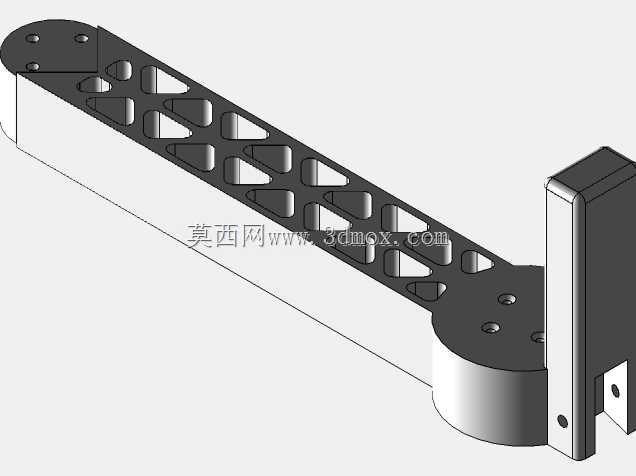

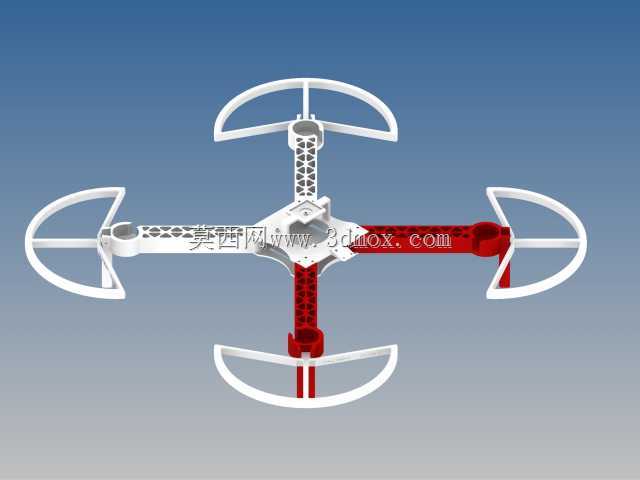

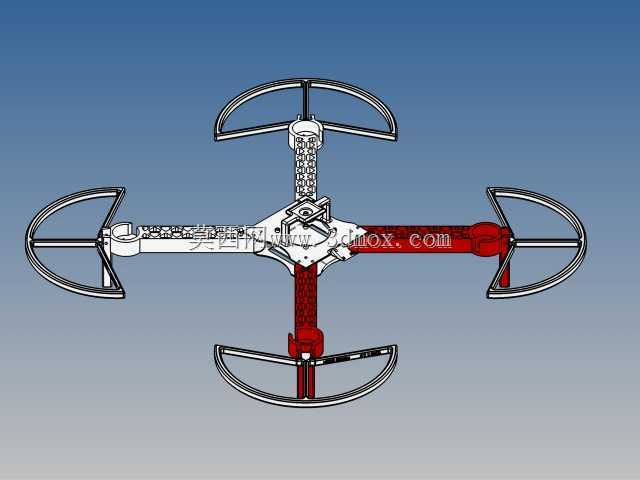

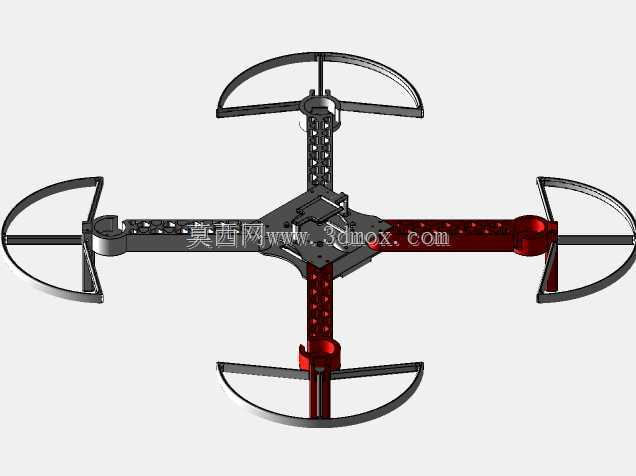

这款四旋翼机架的设计初衷，是面向桌面级FDM 3D打印场景做的轻量化适配，所有结构件都做了打印工艺适配，没有需要额外支撑的大角度悬空结构，打印完成后仅需简单去除毛边即可完成装配，不需要复杂的后处理工序。从实际应用场景来看，这类机架既可以作为航模爱好者入门DIY的载机平台，也可以搭载小型摄像头、微型传感器做室内环境巡查、低空近距数据采集的实验载体，整体自重较轻，对动力系统的负载压力小，搭配小规格无刷电机就能获得充足的推重比。结构设计上采用了机臂与中心座一体化的布局思路，四个机臂呈X型对称分布，每个机臂末端都集成了环形保护圈，不需要额外加装桨叶保护罩，既减少了装配零件数量，也能在飞行碰撞时直接对螺旋桨形成防护，降低炸机时的桨叶损耗率。机臂部分采用了镂空格构的结构设计，在保证机臂抗弯、抗扭刚度的前提下，尽可能去除了非受力区域的材料，既降低了打印耗材用量，也进一步减轻了整机自重，中心座区域预留了飞控板、电调、电池的安装位，安装边界做了通用化适配，可以兼容市面上主流的微型飞控硬件，接线槽位也做了预留，装配时线路可以沿着机臂的镂空区域排布，不会出现线路外露干扰螺旋桨转动的问题。尺寸设计上，机架的对角电机安装孔距适配三寸螺旋桨的安装规格，环形保护圈的外径控制在常规桌面3D打印机的成型幅面范围内，不需要拆分打印就可以完成单个机臂组件的制作，中心座的安装平面平整度做了公差控制，飞控安装时不需要额外做找平处理，能够减少飞行调试时的校准工作量。机臂与中心座的连接区域做了加厚过渡处理，避免飞行时的振动导致结构连接处出现应力断裂，电池安装位设计在中心座下方，能够降低整机重心，提升飞行时的姿态稳定性，整体结构没有复杂的卡扣或者过盈配合设计，装配时仅需少量螺丝就可以完成动力系统、电子设备的固定，后期维护更换零件也十分便捷，对于需要快速迭代实验方案的开发者来说，能够大幅缩短从零件制作到整机调试的周期。
