六旋翼折叠式航拍作业无人机结构

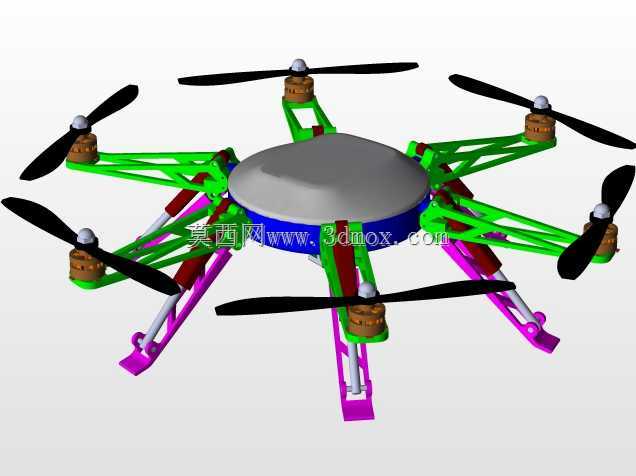

这款六旋翼飞行器的机架采用镂空桁架式设计，核心思路是在保证机臂结构刚度的前提下尽可能降低整机自重，六组机臂沿中心舱体呈等角度辐射排布，相邻机臂夹角保持60度，这种布局能让六个旋翼产生的升力分布更均匀，单组动力单元出现动力衰减时，剩余动力的冗余量足以支撑飞行器平稳迫降，相比四旋翼布局抗故障能力更强，适合电力巡检、农林植保、低空航测这类对飞行可靠性要求较高的作业场景。中心舱体上部采用弧面整流罩设计，可降低低空飞行时的空气阻力，罩体内部预留了飞控板、电池、图传模块的安装空间，舱体下部设置快拆卡扣结构，可根据作业需求快速更换航拍云台、药箱、测绘相机等不同任务载荷。机臂与中心舱的连接部位设置了折叠转轴结构，非作业状态下可将六组机臂向中心收拢，能大幅缩小收纳体积，方便外出作业时携带运输，转轴处设计了弹簧锁止结构，机臂展开到位后自动锁死，避免飞行过程中机臂意外折叠引发事故。起落架采用滑橇式结构，两组支腿沿飞行器纵向对称布置，支腿与机臂之间通过减震阻尼杆连接，降落时可吸收地面冲击载荷，保护中心舱内的精密电子元件不受震动损坏，支腿底部做了加宽防滑处理，在不平整的野外场地起降时也能保持机身稳定。动力单元安装在机臂末端，每个安装座预留了标准电机安装孔位，可适配不同规格的无刷电机，旋翼采用快拆式桨夹设计，更换受损桨叶时无需额外工具即可完成拆装。整机的安装边界充分考虑了常用配件的适配性，中心舱的电池仓尺寸可兼容主流规格的航模锂电池，机臂末端的电机座孔位适配市场上多数22-28系列无刷电机，飞控安装位预留了标准减震球安装孔，可直接安装通用型飞控模块，无需额外打孔改造。机架的受力结构经过优化，机臂的镂空筋条沿受力方向排布，既减轻了结构重量，又能承受飞行时旋翼产生的拉力与机动飞行时的扭转载荷，避免机臂出现共振变形。
