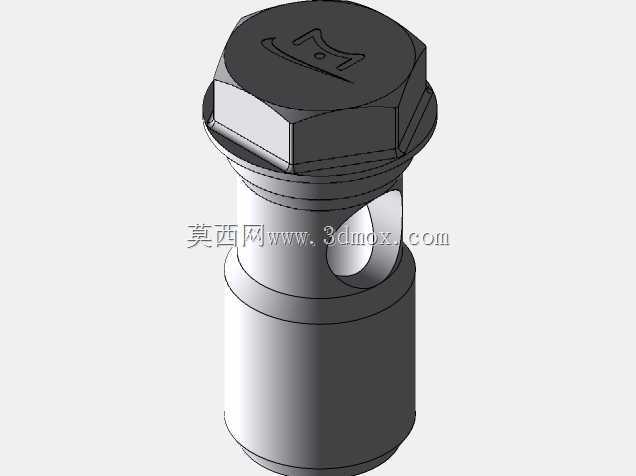

班卓琴空心连接螺栓结构设计

这类带侧通油孔的六角头空心螺栓，最早因适配班卓琴式管接头的连接形态得名，在液压管路系统、赛车燃油供给回路、润滑系统分支管路中应用极广，核心作用是在紧凑安装空间内完成单路流体向垂直方向的分流导通，无需额外布置直角转接头就能缩减管路排布的整体占用空间。从结构设计逻辑来看，头部采用标准外六角构型，完全匹配常规开口扳手、套筒的拧紧作业要求，头部下端设计的限位凸台，一方面可以在拧紧时为配套密封垫圈提供稳定的压紧面，避免垫圈受挤压后移位引发流体渗漏，另一方面也能控制螺栓拧入基座后的轴向定位精度，防止拧入过深堵塞侧部通油孔。螺栓主体为中空通孔结构，侧部开设的径向通油孔与中心孔道垂直贯通，流体可从螺栓轴向进入后经侧孔分流至配套的环形接头，再输送至对应管路分支，这种结构能在极小的安装空间内实现90度方向的流体转向，相比传统直角接头加直通螺栓的组合，能减少至少两个密封连接点，大幅降低管路系统的渗漏风险。设计过程中需要严格控制各部分尺寸边界：六角头的对边尺寸符合对应螺纹规格的紧固件标准，保证拧紧工具的通用性；中空内孔的通径根据目标管路的额定流量计算确定，避免通径过小造成流体压损过大，也不会因通径过大削弱螺栓杆部的结构强度；侧通油孔的位置需要匹配配套班卓接头的密封区间，安装后孔位完全处于两个密封垫圈之间的空腔内，不会被垫圈遮挡影响通流；螺栓下端的外螺纹段长度根据安装基座的螺纹孔深度、配套接头的厚度、密封垫圈的压缩量综合计算，保证拧紧后螺纹啮合长度满足强度要求，同时不会出现螺纹顶死或啮合不足的问题。这类螺栓在实际选型使用时，需要根据管路的工作压力匹配对应材质与热处理工艺，高压工况下会选用高强度合金结构钢并做表面防锈处理，低压燃油或润滑系统也可采用碳钢镀锌或不锈钢材质，安装时需控制拧紧力矩，既要保证密封垫圈的压缩量达到密封要求，也不能力矩过大造成螺栓杆部变形或螺纹滑牙。建模过程中对各倒角、退刀槽的细节还原，也能为后续的装配干涉检查、流体仿真分析提供准确的模型基础，帮助设计人员提前验证管路布置的合理性，避免实际装配时出现空间干涉或通流不畅的问题。
