压接式液压管路班卓琴连接接头

在行走机械、工业液压站的管路布设场景中，铰接式接头（业内常称班卓琴接头）一直是解决狭小空间内油路转向、多部件紧凑连接的核心元件，传统班卓接头需要搭配单独的衬套、卡套才能完成与橡胶液压软管的装配，不仅零件数量多，装配工序繁琐，在高频振动的工况下还容易出现衬套移位、密封失效的渗漏问题。这款压接型班卓琴配件正是针对传统结构的痛点做的优化设计，从结构根源上减少了装配环节的额外零件需求。

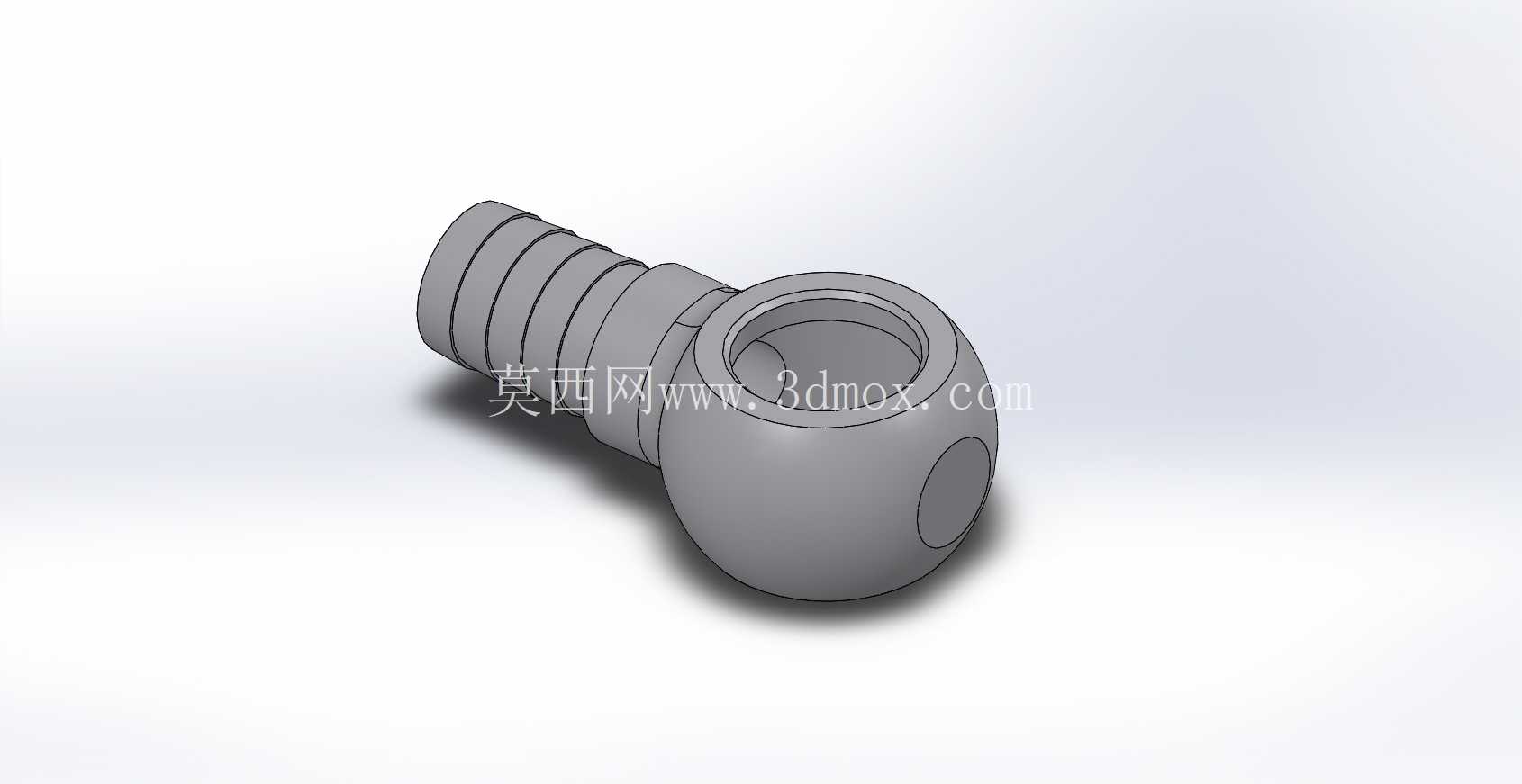

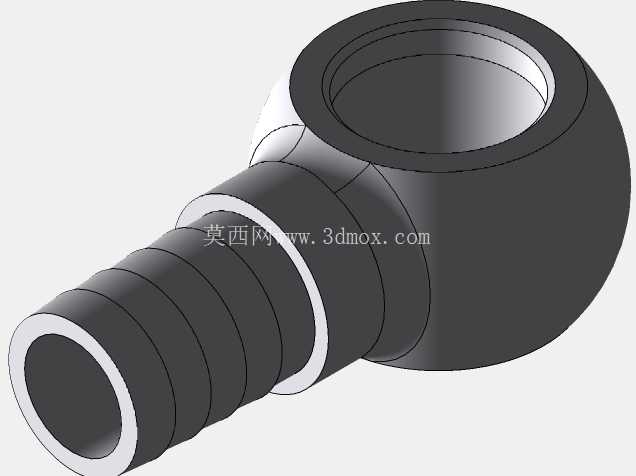

从功能特性来看，该接头一端为带多道环形倒刺的竹节式压接段，使用时直接将液压软管套入该段后，通过扣压机将软管外壁与接头倒刺段压合为一体，压合后倒刺嵌入软管内层橡胶，配合扣压产生的径向抱紧力，可承受16-32MPa的工作压力，完全覆盖中低压液压系统的使用需求，无需额外加装适配衬套或卡套，既减少了装配时的零件清点成本，也避免了多零件配合带来的泄漏风险。另一端为球形铰接端，球头中心开有通油孔，侧面设置径向过油孔，装配时搭配铰接螺栓与密封垫片，可实现360度任意方向的管路转向调整，在安装空间受限的液压阀组、泵组进出口位置，无需刻意扭转软管走向即可完成连接，能有效避免软管因强制弯折产生的早期疲劳损坏。

设计过程中，压接段的尺寸公差是核心控制要点，每道环形倒刺的外径、齿形角度都经过反复校核：倒刺外径过大会导致软管套入困难，压接时容易切伤软管内层编织层；外径过小则压接后抱紧力不足，系统带压时容易出现软管拔脱的故障。最终确定的齿形采用前陡后缓的结构，压接时齿尖平缓嵌入橡胶层，不会切断增强纤维，同时后端斜面可分散软管受压后的应力，避免压接位置出现应力集中导致的软管开裂。球形铰接端的球面粗糙度控制在Ra1.6以内，与铰接螺栓垫片贴合后可实现无额外密封件的端面密封，侧面径向孔的通流面积经过计算，与压接端内孔通径保持一致，不会出现通流截面突变导致的局部压力损失、油液发热问题。

安装边界方面，该接头的球形端外径、压接段长度都适配常规通径的液压软管，铰接端的中心通孔尺寸匹配标准公制铰接螺栓，可直接替换同规格的传统分体式班卓接头，不需要改动原有阀块、泵体的安装螺纹孔尺寸。压接段的总长度预留了足够的扣压行程，扣压后接头与软管的结合长度满足液压软管总成的行业规范，在-40℃到120℃的常规液压油工作温度区间内，橡胶与金属接头的结合力不会出现明显衰减。在工程机械的动臂油路、农用机械的液压转向管路、机床液压站的阀组连接场景中，这种一体式压接班卓接头能大幅缩短管路装配的工时，同时降低后期运维中接头渗漏的概率，尤其适合振动幅度大、安装空间紧凑的设备使用。相较于传统分体结构，该接头的零件集成度更高，减少了供应链环节的零件种类，生产端可通过冷镦工艺一次成型主体结构，加工效率更高，成本控制更优，同时金属流线的完整性也让接头的抗疲劳强度更高，在长期脉冲压力冲击下不容易出现开裂失效。
