NACA翼型模态动力学分析机翼结构

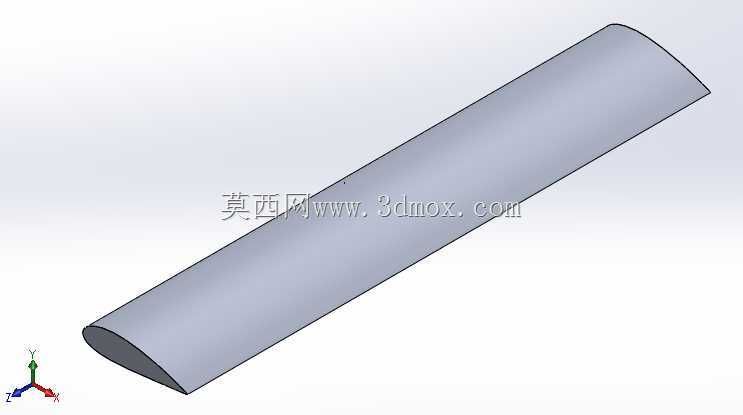

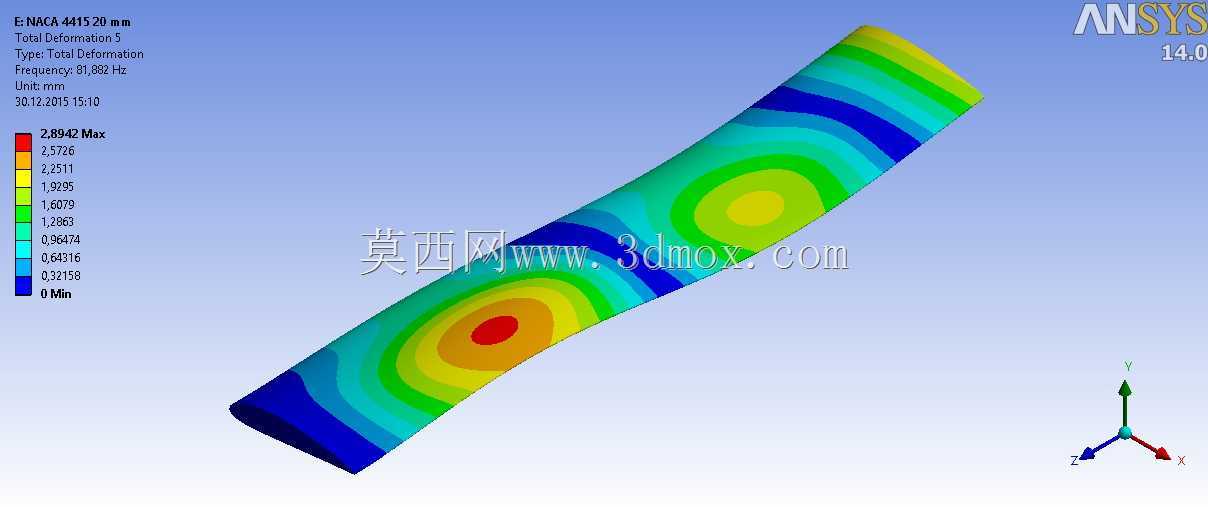

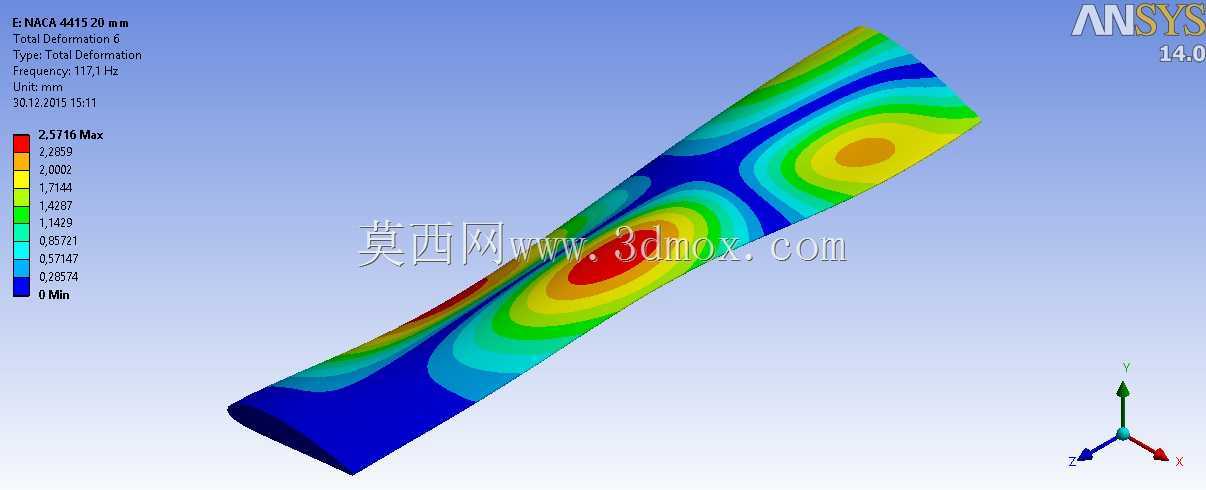

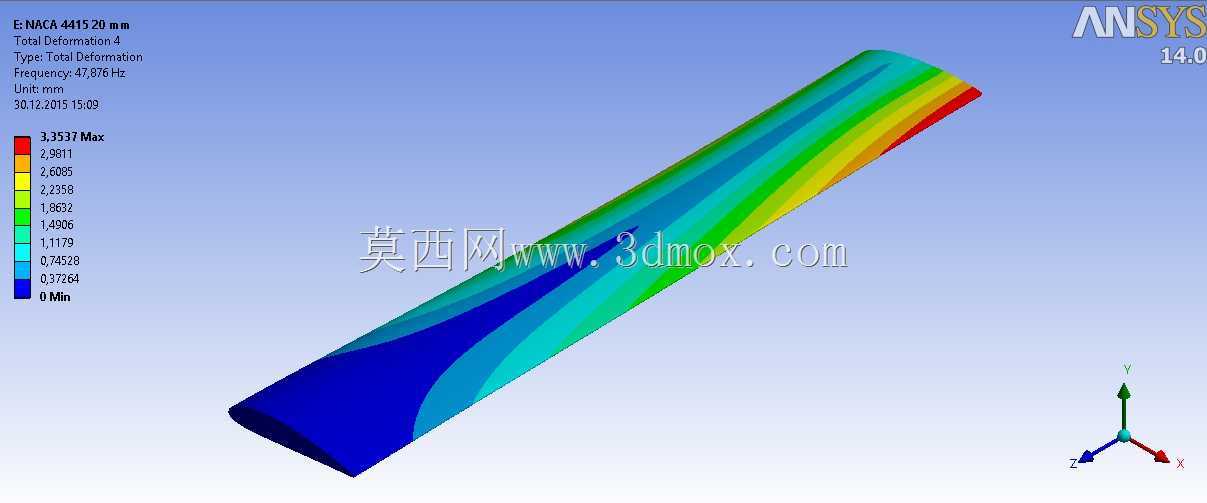

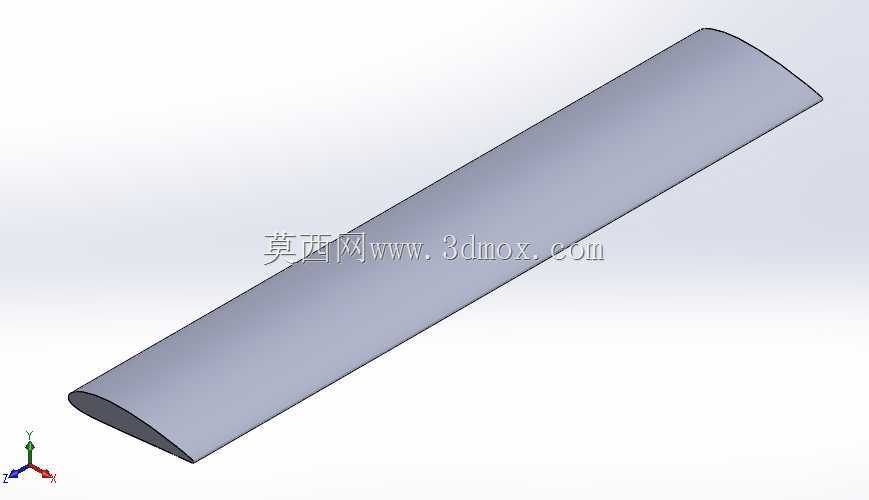

在航空飞行器结构设计环节，机翼作为直接提供升力、挂载载荷的核心承力部件，其动态特性直接决定飞行包线内的结构安全性与操纵稳定性，模态分析是机翼结构动力学设计阶段的核心验证环节，可提前识别结构各阶固有频率与振型特征，规避飞行过程中气动激励、发动机振动激励与结构固有频率重合引发的共振风险。本次分析覆盖NACA4424与NACA4415两类经典低速翼型构型，两类翼型广泛应用于通用航空飞机、低速长航时无人机的机翼设计，其中NACA4424翼型相对厚度较大，适合机翼根部等需承担大弯矩、设置整体油箱的区域，NACA4415翼型相对厚度适中，气动阻力特性更优，多用于机翼外段以提升巡航升阻比。分析过程中首先完成翼型的三维曲面构建，沿机翼展向按照实际机型常用的梯形翼扭转规律设置几何扭转角，避免翼尖失速先于翼根发生，结构建模阶段按照实际机翼的壁板-翼梁-翼肋典型传力路径设置结构件，保证质量分布与刚度分布与实际工程方案一致。从振型云图可直观观察到机翼各阶振动的变形分布规律，低阶模态以机翼整体的一阶弯曲、一阶扭转为主，对应频率较低，是飞行过程中最易被外部激励激发的振型，高阶模态则会出现蒙皮局部凹陷、翼肋局部振动等特征，这类局部模态多与蒙皮厚度、翼肋间距设计直接相关。在工程应用中，这类模态分析结果可直接指导机翼结构的参数优化，比如通过调整翼梁站位、改变蒙皮铺层厚度、优化翼肋间距等方式，将结构各阶固有频率调整至常用飞行工况的激励频率范围之外，同时结合振型的变形集中区域，针对性对局部结构进行刚度补强，避免长期振动引发的结构疲劳损伤。安装边界方面，分析时按照机翼与机身的实际连接形式设置约束，模拟机翼根部与机身加强框的连接刚度，保证分析得到的固有特性与实际装机状态一致，避免因边界设置偏差导致分析结果失真，为后续的颤振分析、动响应计算、疲劳寿命评估提供准确的基础参数。
