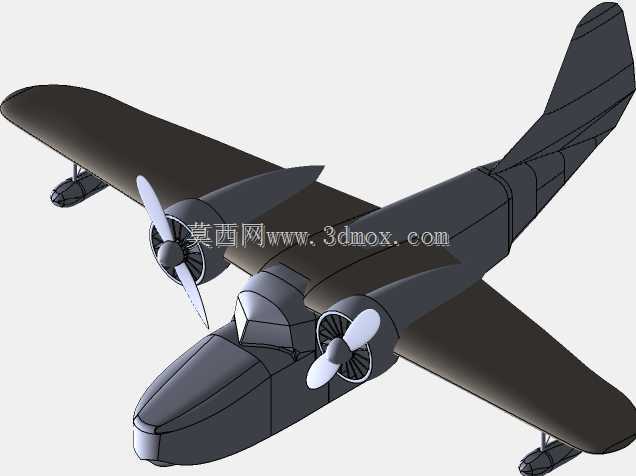

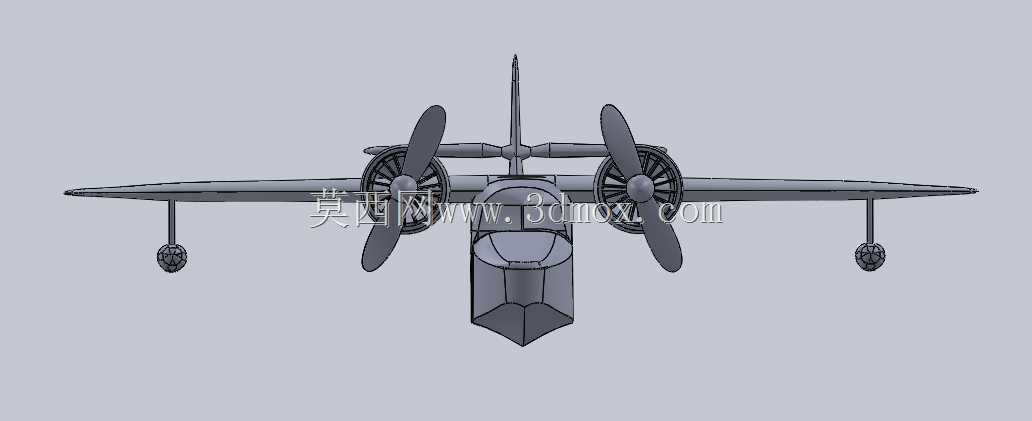

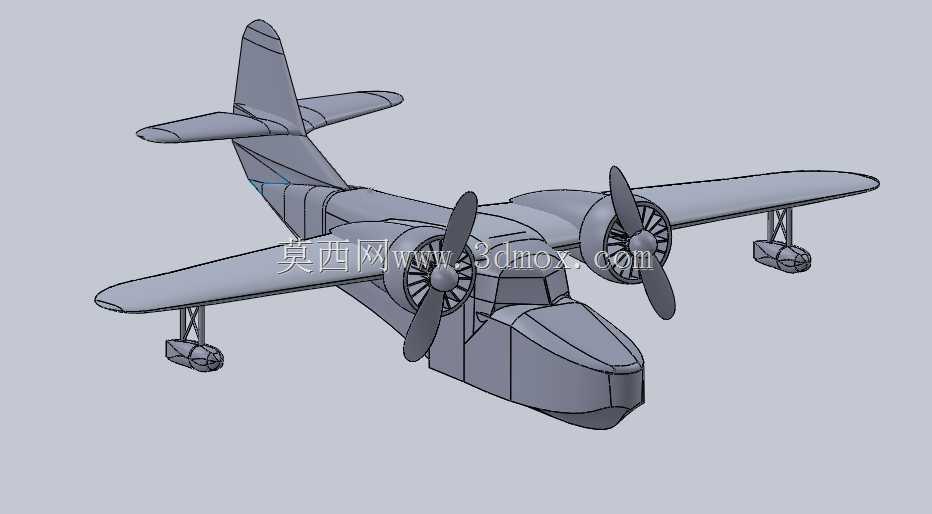

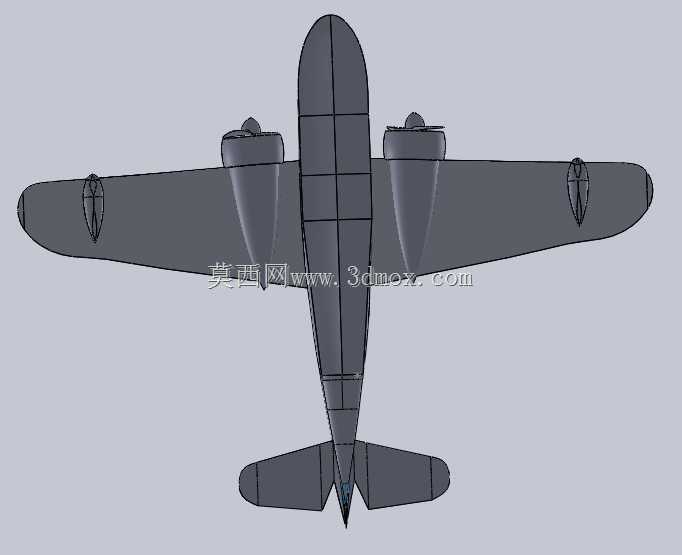

格鲁曼G-21B两栖水陆飞机结构设计

这款两栖飞行器的结构设计围绕水陆两用场景的适配需求展开，在机身构型上采用船型底一体化设计，下部机身按照流体滑行面要求做折线过渡，可在水面起降阶段提供足够的水动升力，降低滑行阻力，同时保证水面姿态稳定性，避免侧翻风险。机身中段设置承力翼盒结构，上单翼布局将机翼布置于机身顶部，既可以避免水面起降时水花冲击机翼前缘与发动机舱，也能为翼下浮筒提供足够的安装支撑点，翼下两个辅助浮筒通过桁架结构与机翼主梁连接，浮筒自身采用水密隔舱设计，在水面停泊与滑行时提供横向稳定力矩，抵消单侧浪涌带来的倾覆力矩。动力系统采用双发活塞螺旋桨配置，发动机舱固定于机翼前缘靠近翼根位置，该安装位置既可以让螺旋桨桨盘远离水面飞溅区域，避免桨叶打水损伤，也能缩短与机身重心的距离，优化单发失效时的力矩配平难度。尾翼组采用常规单垂尾加双平尾布局，垂尾与后机身承力框一体化连接，平尾布置于垂尾中段位置，避开机翼下洗流与螺旋桨滑流的干扰区域，保证低速飞行与水面起降阶段的操纵效率。起落架采用可收放式后三点构型，主起落架安装于机身下部两侧的承力隔框位置，收放后可完全埋入机身侧面舱室内，减少飞行阶段的气动阻力，尾轮安装于后机身下部船型底末端，陆地起降时可提供足够的方向稳定性。在结构分块设计上，机身按照装配逻辑分为机头雷达舱、乘员舱、翼盒连接段、尾段四个主要模块，各模块之间通过对接框与角片连接，既符合实际制造中的分段装配工艺要求，也便于后续结构修改与细节调整。机翼部分采用翼梁、翼肋、蒙皮的经典半硬壳结构，翼型选用低速高升力翼型，适配两栖飞机低速起降的性能需求，襟翼采用简单开裂式设计，可在起降阶段提供额外升力，缩短陆地与水面的起降滑跑距离。设计过程中重点协调了水动性能与气动性能的边界冲突，船型底的滑行面角度既需要满足水面滑行时的抬头力矩要求，也不能过度影响空中飞行时的机身阻力特性，同时对全机重心位置做了多轮配平调整，保证陆地起降、水面滑行、空中巡航三个状态下的重心都处于合理包线范围内，各操纵面的偏转角度与力矩输出也按照低速飞行器的操纵要求做了匹配，避免出现操纵过量或舵效不足的问题。
