涡轮螺旋桨式增压叶轮结构设计

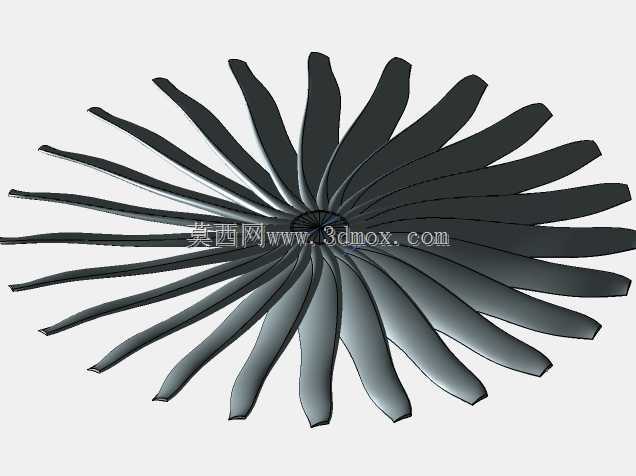

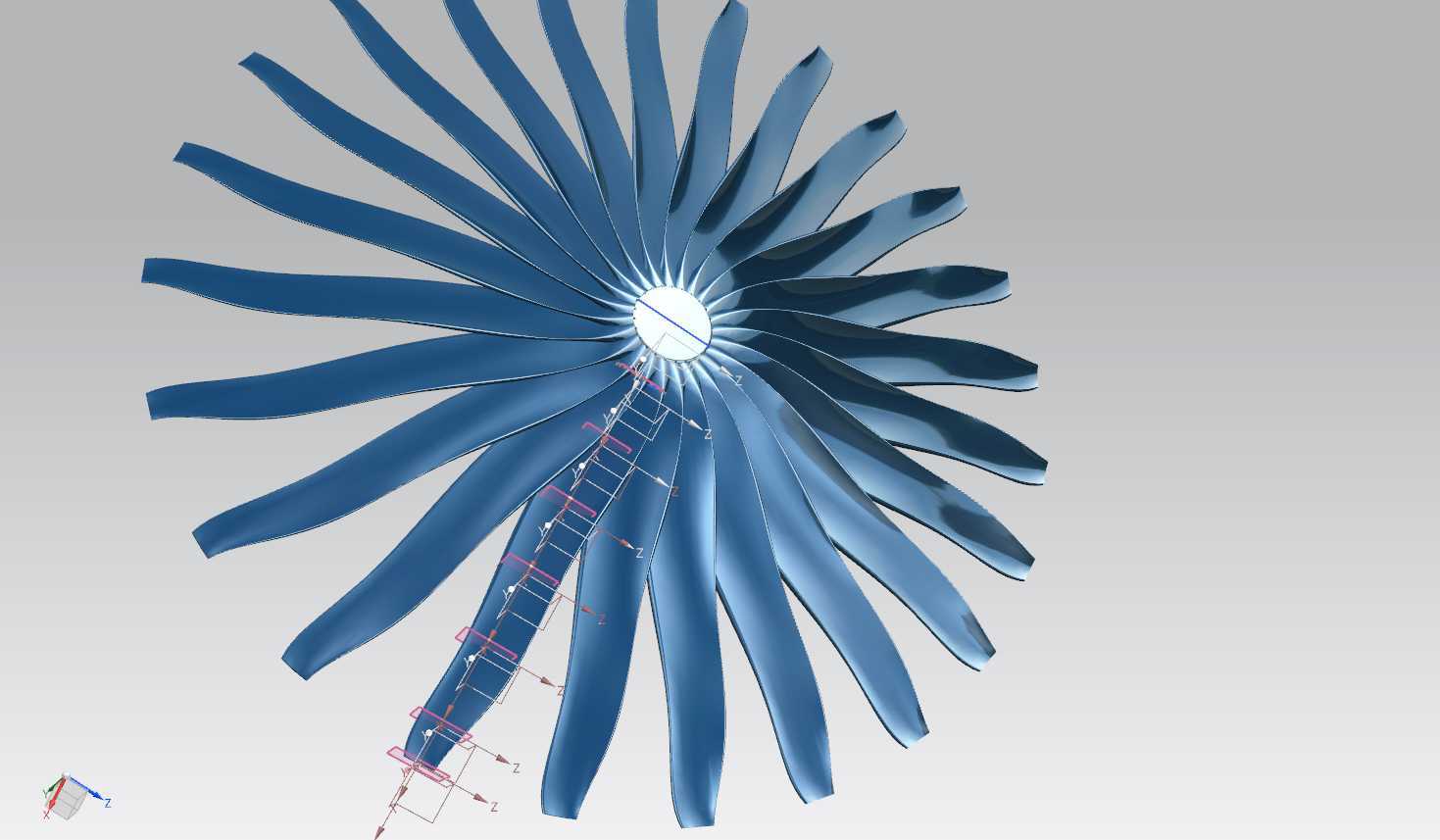

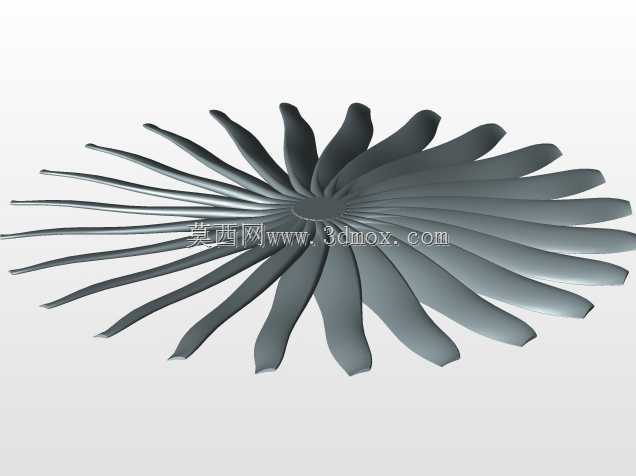

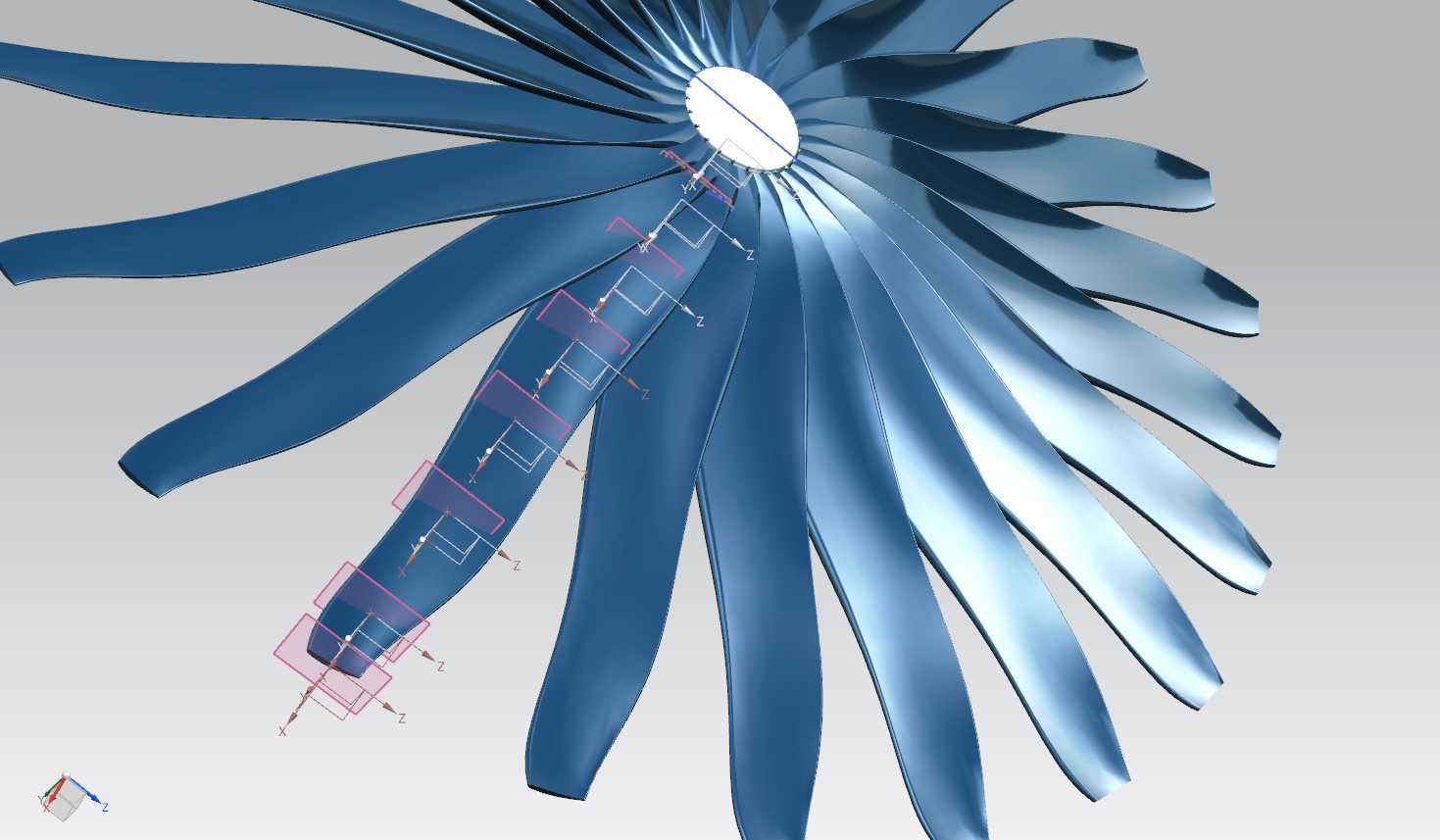

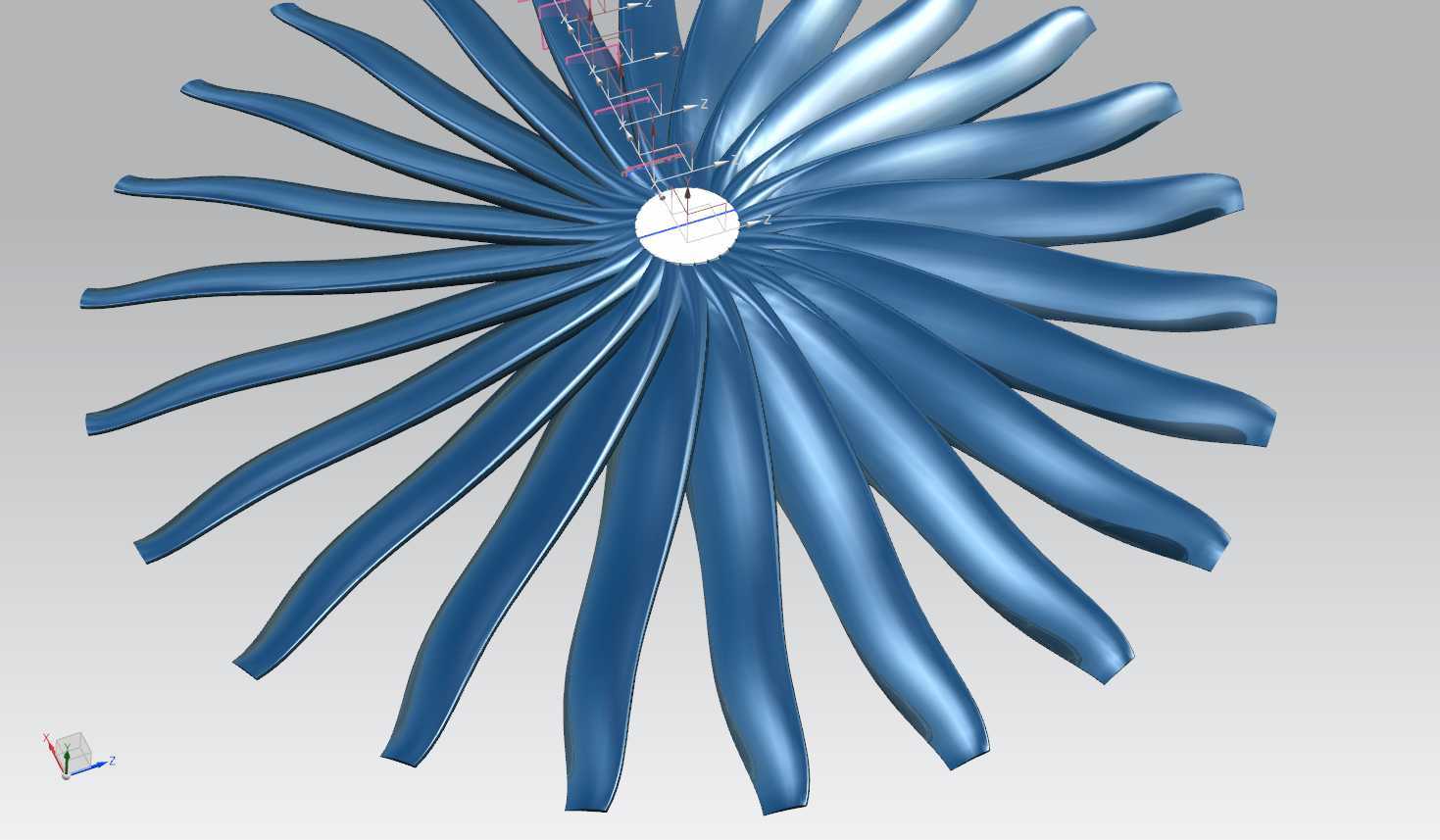

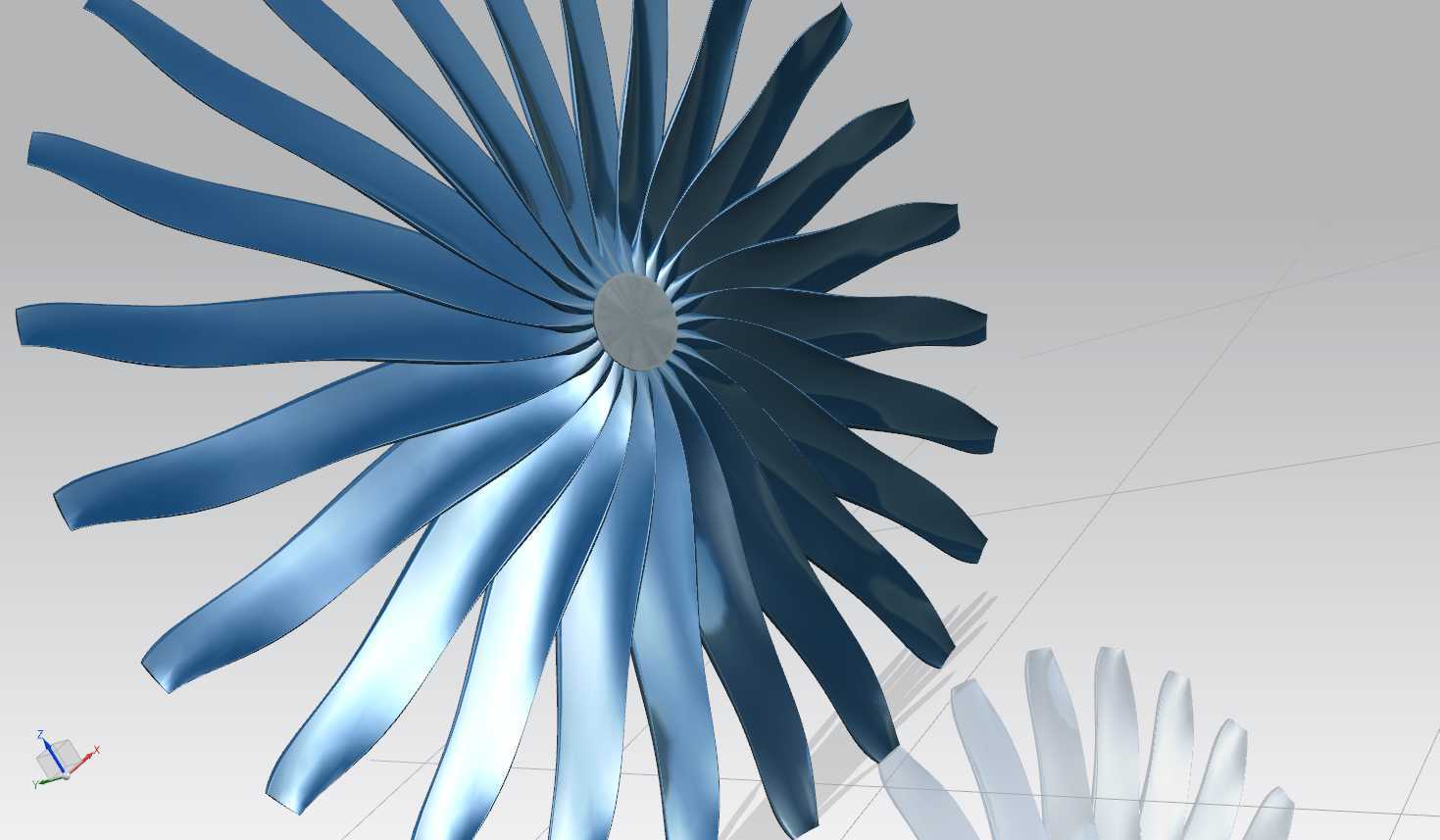

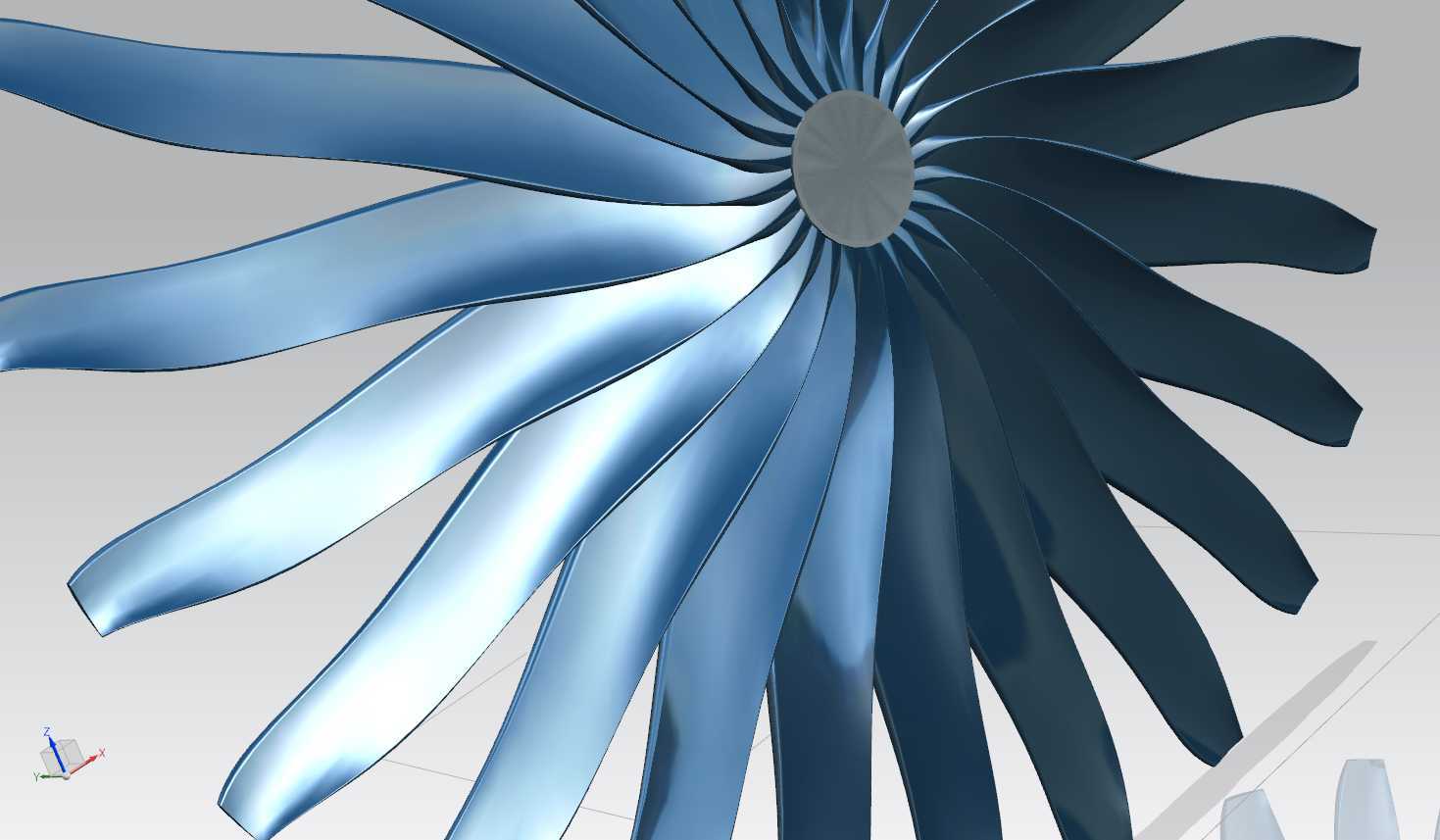

这类带大扭转角的多叶片螺旋桨结构，常被用作涡轮增压单元的核心做功叶轮，也可适配大流量轴流通风、流体增压输送场景，在小型动力单元的进气增压段、工业管道的辅助送风段都能见到同构型部件的应用。从实际工况出发，这类叶轮的核心作用是通过高速旋转带动流体介质获得动能，完成介质的加压输送，或是为后端燃烧室提供更高压力的进气，提升动力单元的燃烧效率与输出功率。设计这类叶片结构时，首先要匹配安装边界的尺寸约束，轮毂直径与叶片外圆的比值通常控制在0.15-0.25区间，保证叶片有足够的延展长度来获得更大的做功面积，同时轮毂部分要预留与传动轴配合的安装孔位，孔位的公差带要匹配传动轴的配合精度，通常选用过渡配合保证高速旋转时的同轴度，避免动平衡超标引发振动。叶片的型线设计采用变扭转角布局，从轮毂根部到叶尖位置，叶片的安装角逐步递减，根部扭转角更大以适配根部更低的线速度，叶尖位置扭转角更小，匹配叶尖更高的线速度，保证整个叶片展向的流体做功效率均匀，避免局部出现气流分离导致的效率损失与紊流噪声。叶片的厚度分布也遵循工程设计逻辑，根部厚度更大以承载旋转时的离心力载荷，从根部到叶尖厚度逐步递减，在保证结构强度的前提下尽可能降低叶轮整体转动惯量，提升动力响应速度。叶片的数量选择上，这类多叶片布局通常适配中低转速、大流量的工况，相比少叶片结构，多叶片布局可以在相同转速下获得更平稳的流体输出，降低流体脉动带来的管路振动。安装边界方面，叶轮的轴向尺寸要匹配增压壳体的内部流道宽度，叶片外圆与壳体内壁的间隙控制在合理区间，间隙过大会导致流体回流降低效率，间隙过小则容易在高速旋转时出现刮蹭风险，通常根据叶轮直径大小将间隙控制在0.5-2mm区间。实际建模过程中，叶片的曲面要保证光滑连续，避免出现曲率突变的位置，否则不仅会影响流体流动效率，还会在局部产生应力集中，降低叶轮的疲劳寿命。完成主体结构建模后，还要在轮毂位置设计对应的锁紧结构，比如轴端挡圈的安装槽或是键槽结构，保证叶轮与传动轴连接可靠，不会在高速旋转时出现轴向窜动或是周向打滑。这类结构的设计还要考虑动平衡校正的需求，通常会在轮毂端面预留去重位置，方便后续加工完成后进行动平衡调整，将剩余不平衡量控制在工况允许的范围内，保障设备运行的稳定性。
