七缸小型径向发动机缸体结构设计

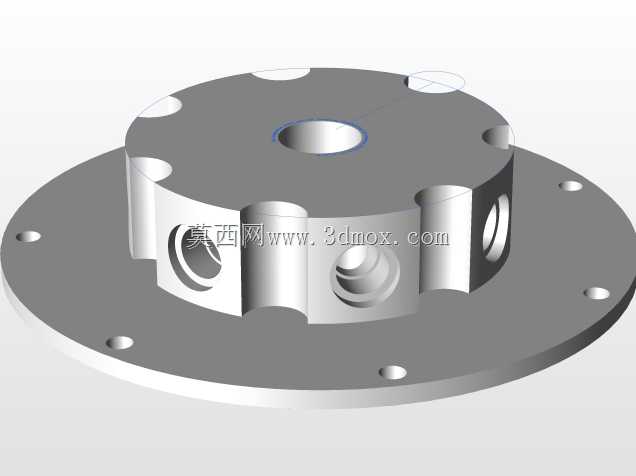

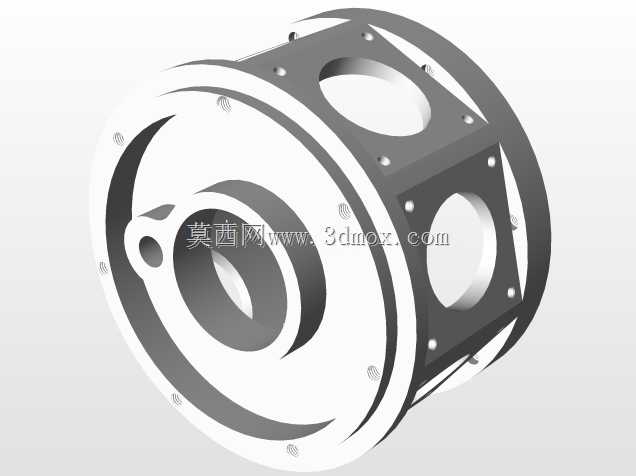

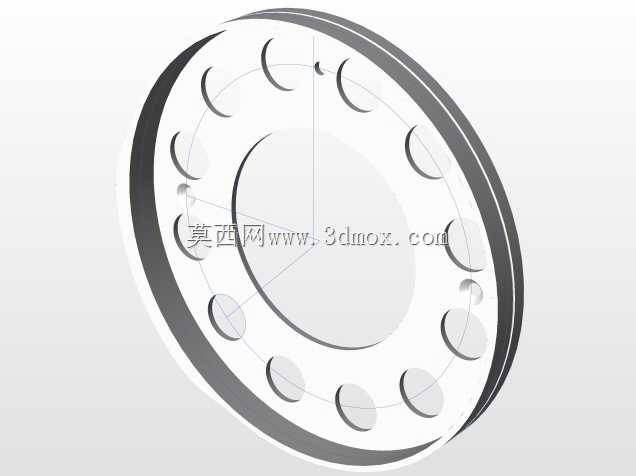

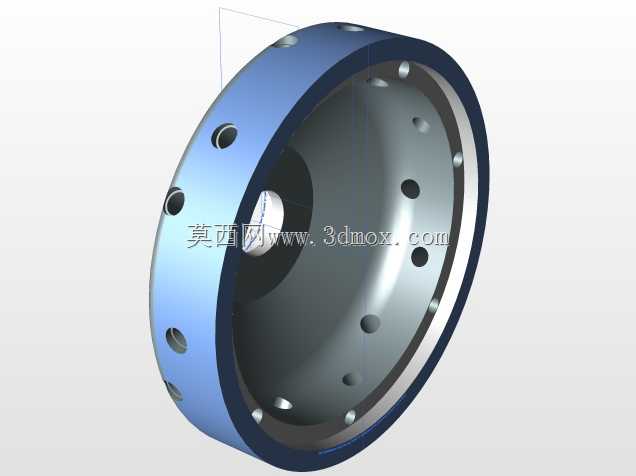

这款径向发动机缸体结构，主要面向小型航空模型、小型动力试验台、微型特种动力装置的研发测试场景使用，区别于传统直列、V型发动机的排布逻辑，七缸径向布局的核心优势是在有限的径向截面内，实现更大的总排量输出，同时大幅缩短动力输出轴的轴向长度，适配对轴向安装尺寸有严格限制的紧凑动力舱布局。从结构设计逻辑来看，缸体采用整体式环形承载框架，周向均匀分布七个气缸安装位，每个安装位的同轴度、端面跳动公差均按照小型内燃机的装配精度要求设定，缸体侧壁预留的通孔并非减重设计，而是对应气缸的散热气流通道，配合外置导流罩可实现运行过程中的风冷散热，避免连续高负荷测试时出现缸体局部过热的问题。安装边界层面，缸体两端的法兰面设置了均匀排布的紧固螺孔，可直接对接前盖、后盖组件，法兰止口的尺寸公差控制在小间隙配合区间，既保证装配时的定位精度，也能避免运行过程中出现结合面漏气的问题；缸体中心的通孔用于安装曲轴组件，中心孔与各气缸安装孔的位置度误差经过严格校核，保证活塞往复运动时不会出现偏磨，延长整套动力组件的使用寿命。在实际试验场景中，这类小型径向发动机常被用于验证小排量多缸径向动力的燃烧效率、振动特性，缸体作为核心承载部件，需要承受活塞往复运动带来的交变冲击载荷，因此结构设计时在各气缸安装位的衔接处做了圆弧过渡处理，避免应力集中导致的缸体开裂问题，同时在不影响整体强度的位置去除了部分冗余材料，控制整体自重，适配小型动力装置对重量的严苛要求。周向分布的气缸安装位角度经过精确计算，保证七个气缸的做功间隔均匀，降低曲轴运转时的扭矩波动，减少动力输出端的振动传递，提升整套试验装置的运行稳定性。缸体表面的各连接螺孔位置，均对应了内部油路、气道的布设走向，装配时可直接对接外部的燃油供给、润滑管路，无需额外加装转接构件，简化试验台架的搭建流程。
