模块化拼装式立方星主体框架结构

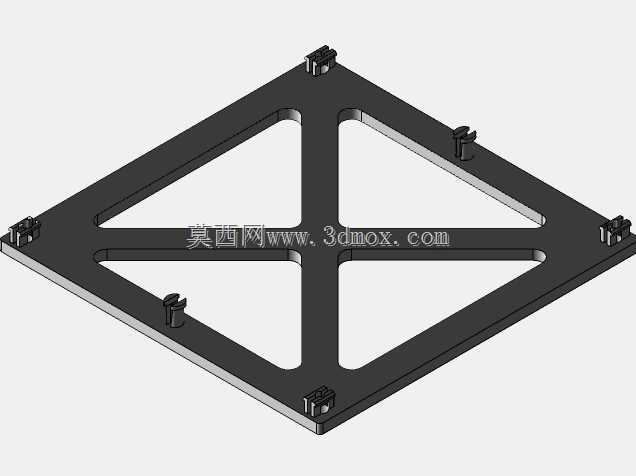

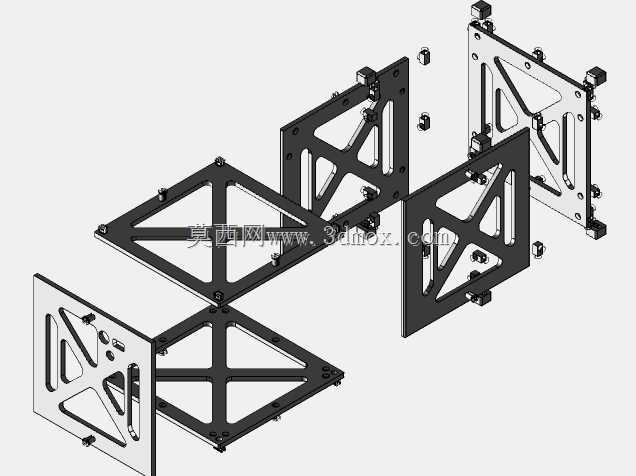

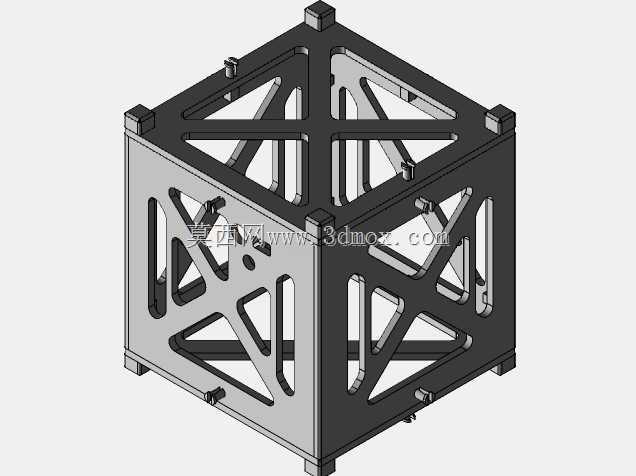

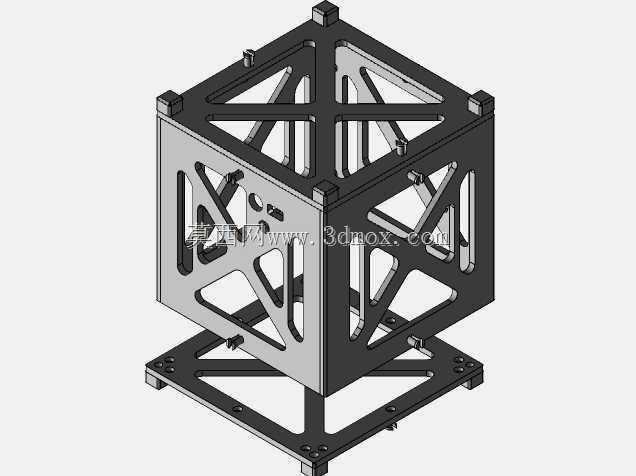

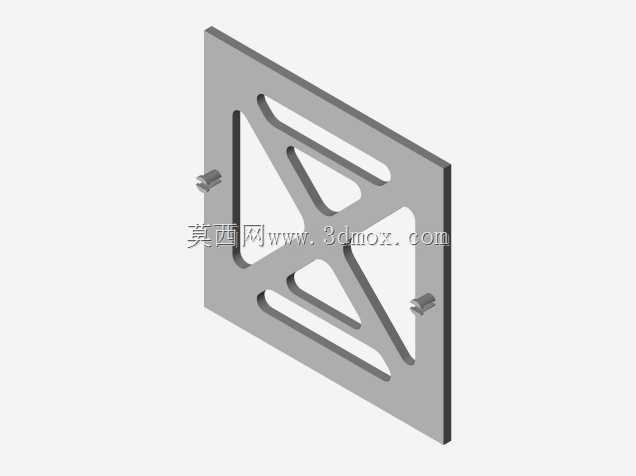

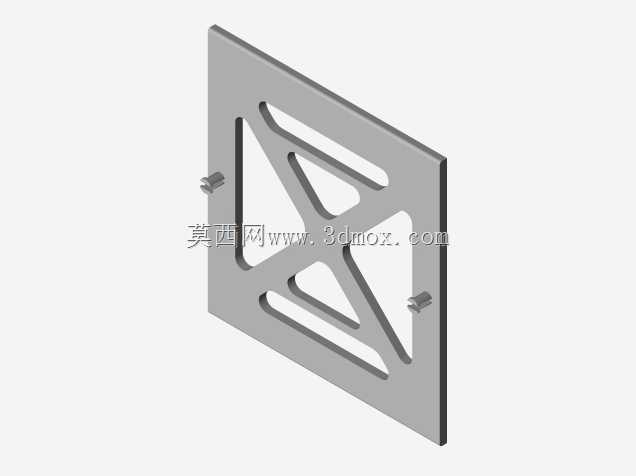

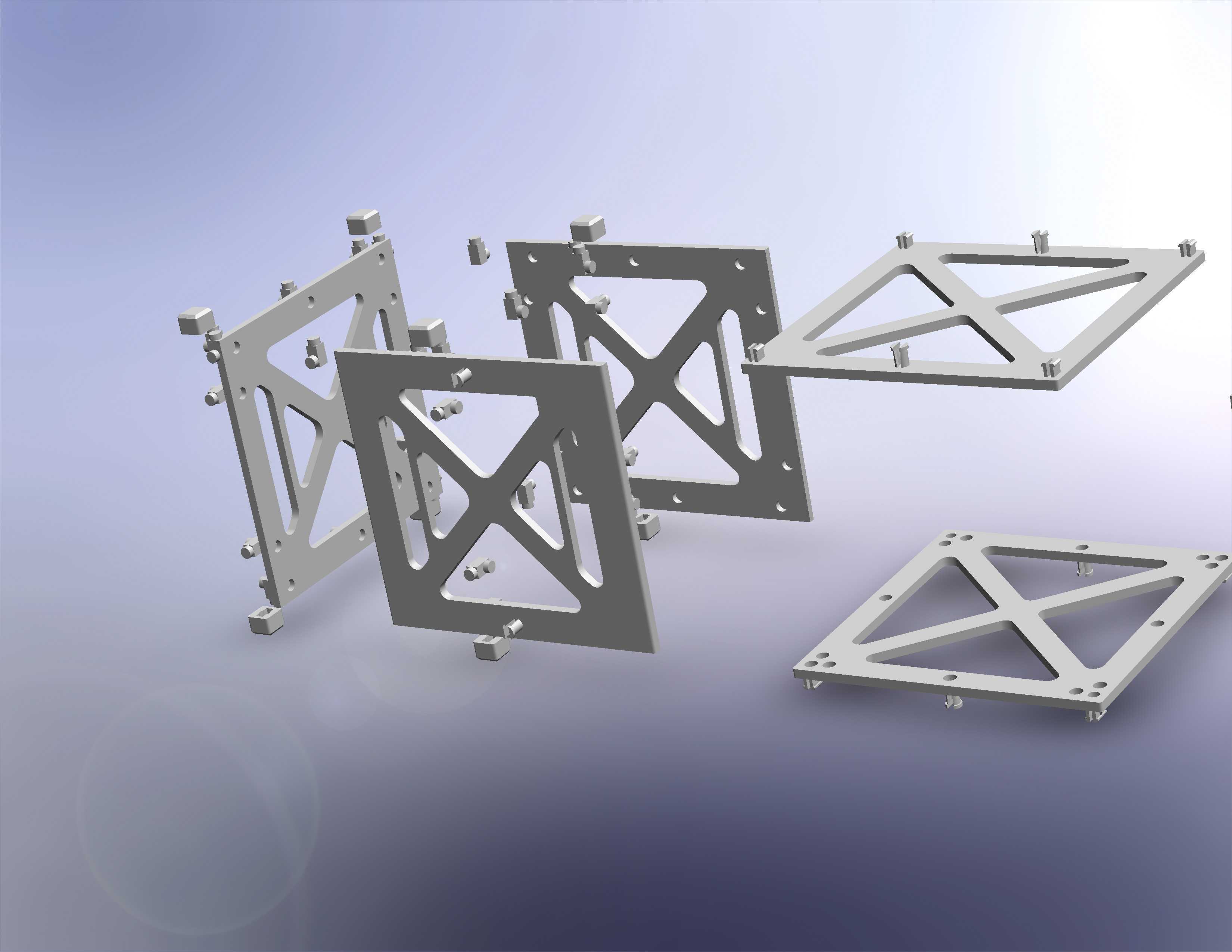

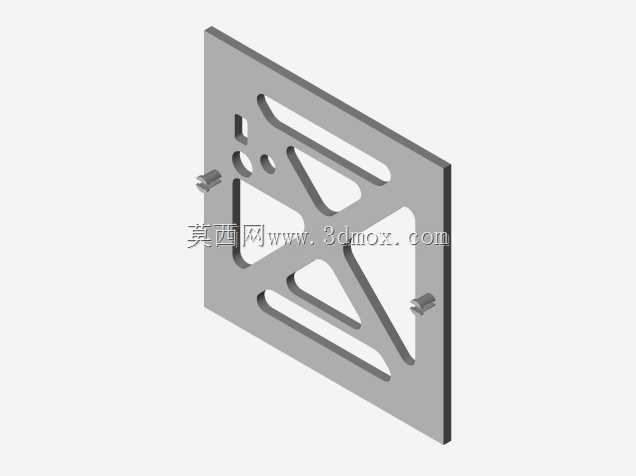

该结构为面向教学演示与入门级航天实践开发的立方星主体承载框架，采用类乐高的快装拼接设计，核心服务于青少年航天科普、高校入门级卫星实践课程场景，让无复杂装配经验的参与者也能快速完成星载主体结构的搭建，降低航天结构认知的门槛。整套框架由多块独立的镂空结构板拼接组成，每块板材采用X型交叉筋的镂空设计，在保证整体结构刚度的前提下最大化削减结构自重，适配立方星发射阶段对载荷重量的严苛限制，同时镂空区域预留了充足的星载设备走线、安装避让空间，可适配不同规格的小型控制板、传感模块、电源模块的安装固定需求。单块结构板的边缘设置有统一规格的快装凸台与卡槽，拼接时无需额外紧固件即可实现板件之间的定位卡合，凸台位置预留标准安装孔位，可根据实际载荷需求加装微型螺丝实现结构加固，满足发射阶段的抗振动、抗冲击要求。结构整体外轮廓严格遵循标准1U立方星的尺寸边界，各板件拼接完成后形成规整的立方体承载空间，安装面的平面度公差控制在0.1mm以内，可保证星载太阳能板、外置天线等外接部件的安装贴合度，避免因结构形变导致的外接部件安装错位。设计过程中优先考虑了装配容错性，每块板件的拼接接口做了导向倒角处理，即使是初次接触结构装配的使用者，也能快速识别拼接位置完成组装，无需复杂的装配指导即可完成整套结构的搭建。框架的各受力筋位置做了等强度优化，交叉筋的厚度根据受力仿真结果做了差异化调整，在发射过载工况下，应力可沿筋条均匀分散，避免局部应力集中导致的结构断裂。同时板件表面预留了通用的M2安装孔位矩阵，使用者可根据自身搭载的实验设备需求，灵活调整内部部件的安装位置，无需额外对结构板进行二次打孔加工，适配不同教学场景下的自定义搭载需求。
