花键式滑动传动轴结构设计方案

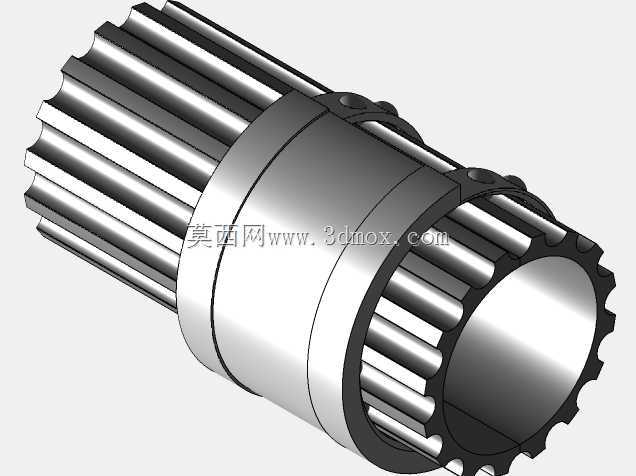

这类滑动传动轴常被用在需要轴向位移补偿的传动链路里，比如机床进给机构、重载变速箱的滑移档位传动段、工程机械的动力输出衔接部位，日常作业中既要承担稳定的扭矩传递任务，还要允许轴段沿轴向做设定行程内的滑动，补偿安装误差或是工况下的轴向窜动余量。从结构设计逻辑来看，主体采用矩形外花键的齿形结构，相比平键连接，花键的多齿协同受力特性让它能承受更大的传递扭矩，齿侧的配合间隙经过精准计算，既保证滑动过程的顺畅无卡滞，又能控制周向传动的回程间隙在允许范围内，避免传动过程中出现冲击异响。轴身中段设置的限位环台，是用来划定滑动行程的硬边界，安装时环台两侧对应配套的滑移衬套或是拨叉限位结构，防止滑动超程导致的花键脱齿、传动失效问题。端部的齿端做了倒角导向处理，装配时能快速对准配合的内花键套，减少装配过程中的齿面磕碰损伤。设计时需要重点关注几个安装边界尺寸：首先是花键的大径、小径公差，要和配合的内花键形成合理的间隙配合，滑动面的表面粗糙度需要控制在合理区间，降低长期滑动的磨损速率；其次是中段环台的轴向位置精度，直接决定了滑动行程的有效范围，环台的端面垂直度要满足装配要求，避免滑动过程中出现偏磨；另外轴的整体同轴度公差需要严格控制，防止高速转动时出现径向跳动，影响整个传动系统的稳定性。实际选型应用时，要结合传递扭矩的峰值、滑动频率、轴向行程长度来匹配对应的花键参数，齿面的硬化处理也是设计中需要考量的环节，高频淬火后的齿面硬度能大幅提升耐磨性能，延长部件的使用寿命。这类轴件在装配时要注意滑动面的润滑设计，通常会在配合的花键套上预留油孔，定期加注润滑脂减少滑动摩擦阻力，避免干磨导致的齿面拉伤。不同于固定传动轴，滑动传动轴的受力工况更复杂，既要承受周向的扭转剪切力，还要承受滑动过程中的轴向摩擦力，所以在结构强度校核时，需要同时计算扭转强度、花键齿的挤压强度，以及环台位置的应力集中系数，避免在交变载荷下出现疲劳断裂。
