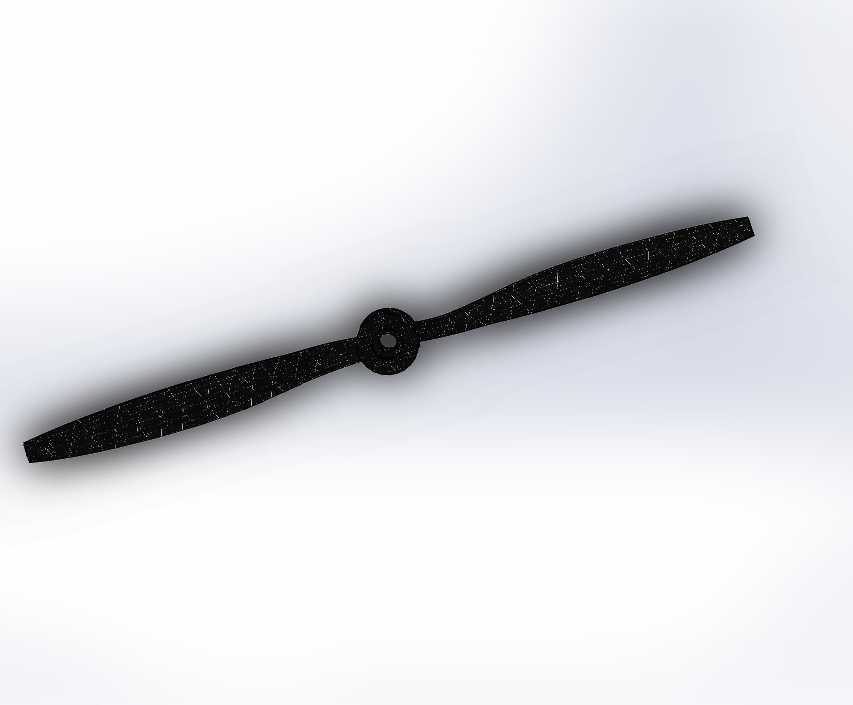

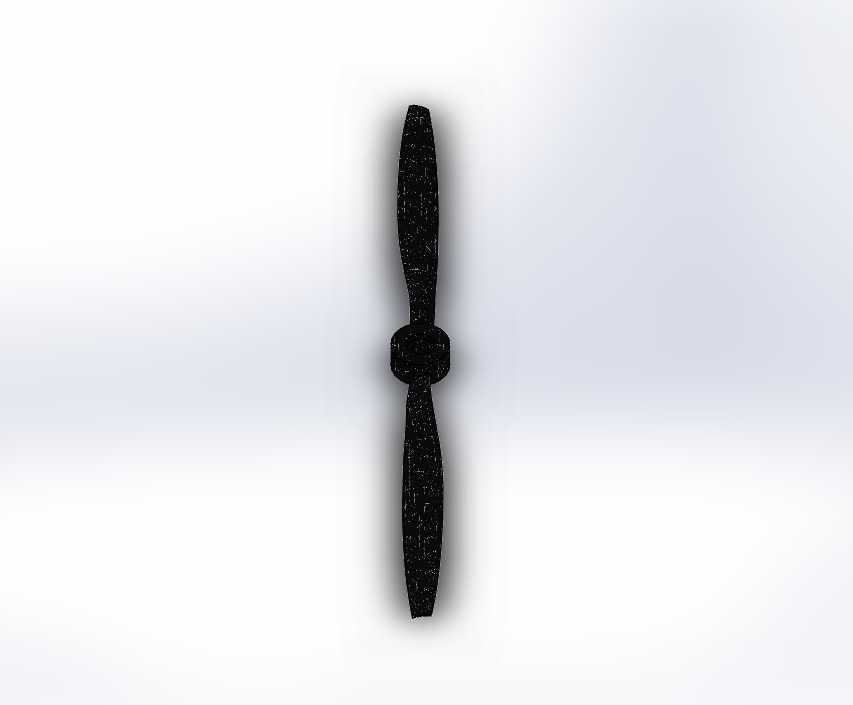

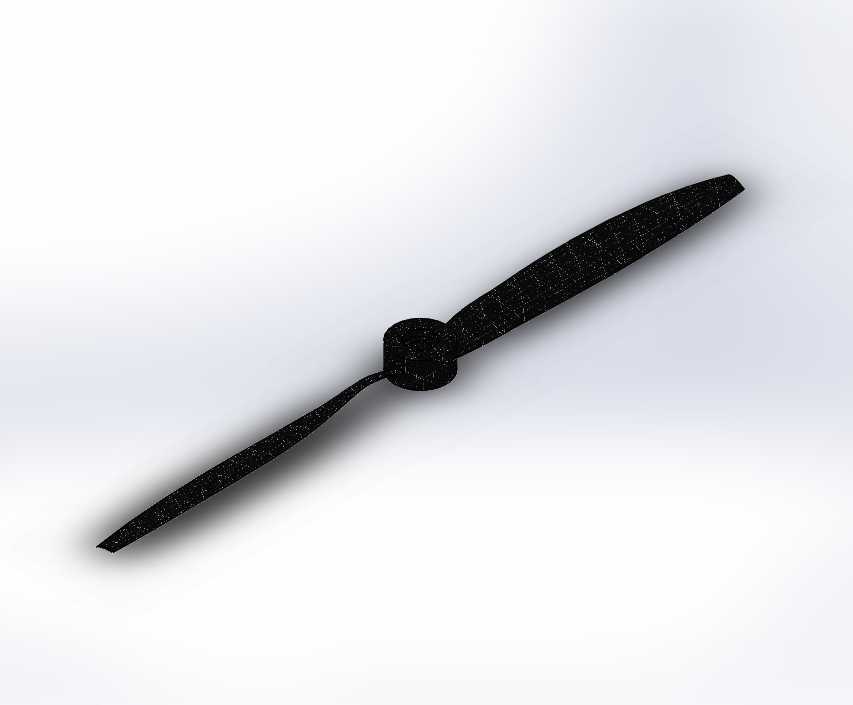

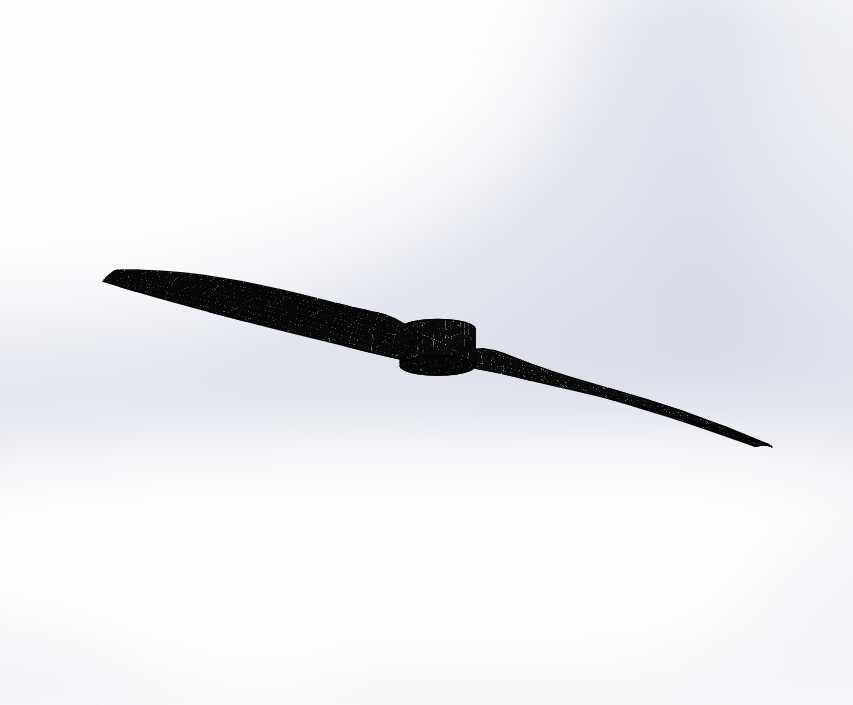

20英寸碳纤维两叶航空螺旋桨结构设计

这款两叶碳纤维螺旋桨主要适配中小型低空无人飞行器、轻型动力滑翔伞以及小型航测无人机的动力输出端，在实际作业场景中，需要在高转速工况下持续稳定输出推力，同时兼顾自重控制与抗疲劳性能，避免长时间飞行过程中出现桨叶形变、振动超限等问题。设计阶段首先围绕气动效率做核心考量，桨叶从根部到梢部采用渐变翼型布局，根部弦长更大以适配安装座的扭矩传递需求，梢部做收窄削尖处理，降低高速旋转时的翼尖涡流损耗，提升整体推进效率，同时减少飞行过程中的气动噪声。桨叶整体采用对称翼型基准，根据不同半径位置的线速度差异调整扭转角，保证各个截面的攻角处于合理区间，避免大油门工况下出现桨叶失速，导致推力骤降、电机负载突增的问题。安装端采用一体化桨毂结构，中心预留标准安装孔位，孔位周边做局部加厚铺层设计，抵消螺栓紧固时的压应力，同时保证动力轴输出的扭矩可以均匀传递到两片桨叶上，避免应力集中导致的桨根断裂问题。材质选用碳纤维复合材料铺层成型，相比传统尼龙桨、木桨，在同等强度下自重降低40%以上，转动惯量更小，动力响应速度更快，油门调整时转速跟随性更好，适合需要频繁调整动力输出的作业场景，比如植保无人机的变量作业、航测无人机的航线机动调整。外形尺寸上，整桨旋转直径为20英寸，单片桨叶的展长控制在合理范围，安装时需要确认桨尖与机架、机身的安全间隙，避免高速旋转时出现剐蹭，桨毂的安装面做平面度处理，保证与电机安装座完全贴合，锁紧后不会出现动平衡偏差。实际使用中，该桨的拉力线性度较好，在额定转速区间内，推力随油门开度的变化平顺，没有明显的动力拐点，适合搭配定距动力系统使用，不需要额外设置变距机构，降低整体动力系统的复杂度与自重。桨叶表面做光滑成型处理，减少飞行过程中的空气摩擦阻力，前缘做局部加厚铺层，应对低空飞行时可能遇到的沙尘、细小颗粒物撞击，避免前缘出现凹坑、缺损破坏气动外形，日常存放时需要避免桨叶长期受压形变，安装前需要做简单的动平衡校验，保证高速旋转时的振动值处于合理范围，降低电机轴承、机身结构的疲劳损耗。
