Schreckling涡轮配套压缩机叶轮结构

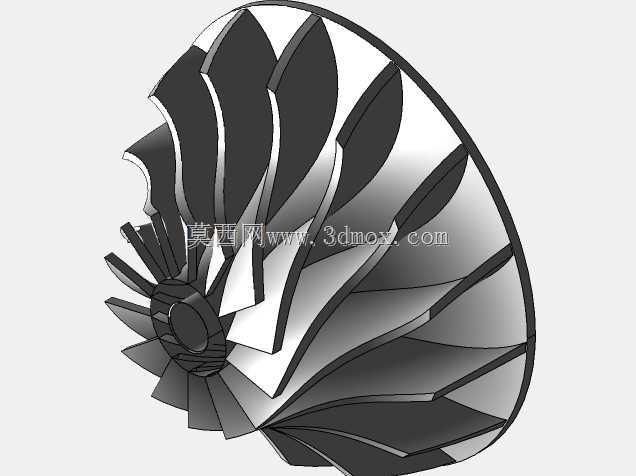

这款叶轮是微型涡轮动力单元的核心压气部件，主要适配小型航模动力、微型燃气轮机试验台架、小型分布式供能试验装置这类对压气效率、动平衡精度要求较高的应用场景，承担着进气端空气压缩、为燃烧室提供高压进气的核心功能，其气动性能直接决定整套涡轮系统的输出效率与运行稳定性。从结构设计来看，叶轮采用长短叶片交错布局，长叶片从轮盘中心轮毂处一直延伸至轮缘外侧，短叶片布置在相邻长叶片的流道中段，这种布局可以有效抑制高转速下叶轮流道内的气流分离，降低流道内的涡流损失，在较小的轮盘直径下实现更高的压比，同时兼顾进气流量与压气效率的平衡。叶片型线采用三元流设计逻辑，沿叶高方向的型线存在连续的扭转变化，从轮毂处的大安装角逐步过渡到轮缘处的小安装角，匹配不同叶高位置的圆周速度差，让气流沿整个叶高方向都能获得均匀的能量输入，避免局部气流失速引发的振动问题。轮盘部分采用等强度锥面设计，从轮毂位置向轮缘方向厚度逐步减薄，既可以降低高转速下的轮盘离心应力集中，也能控制叶轮整体转动惯量，提升涡轮系统的动态响应速度，中心的安装孔采用台阶式定位结构，可直接与涡轮轴的定位轴肩配合，保证装配时的同轴度要求，降低动平衡校正的工作量。从安装边界来看，叶轮轮缘的外圆尺寸适配对应涡轮机的进气蜗壳内径，装配后叶片顶端与蜗壳内壁保留均匀的微小间隙，既避免运转时叶片与壳体刮蹭，也能减少叶顶间隙的漏气损失，轮毂端面的轴向定位尺寸匹配主轴的锁紧螺母安装空间，可通过轴端锁紧结构实现叶轮的轴向固定，能承受高转速下的轴向推力与离心载荷。这类叶轮在实际应用中，对表面粗糙度有较高要求，叶片型面的光滑度直接影响气流沿叶表的流动状态，建模时完整还原了叶片与轮盘的过渡圆角结构，避免应力集中导致的高转速下结构失效，相邻叶片间的流道宽度经过反复优化，在保证压气效率的同时，也兼顾了加工时的刀具可达性，不管是采用五轴铣削加工还是精密铸造工艺，都能顺利实现结构成型。
