立方星TTU100配套双位透镜防护端盖

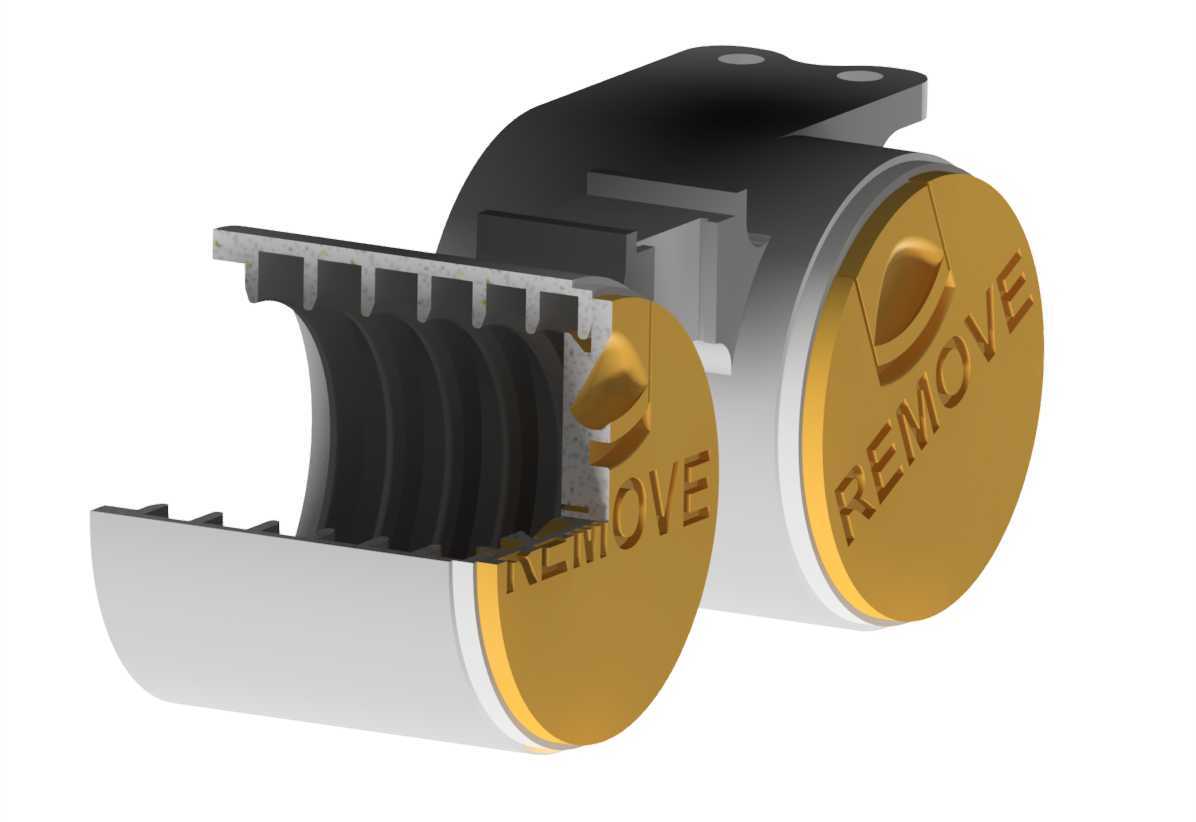

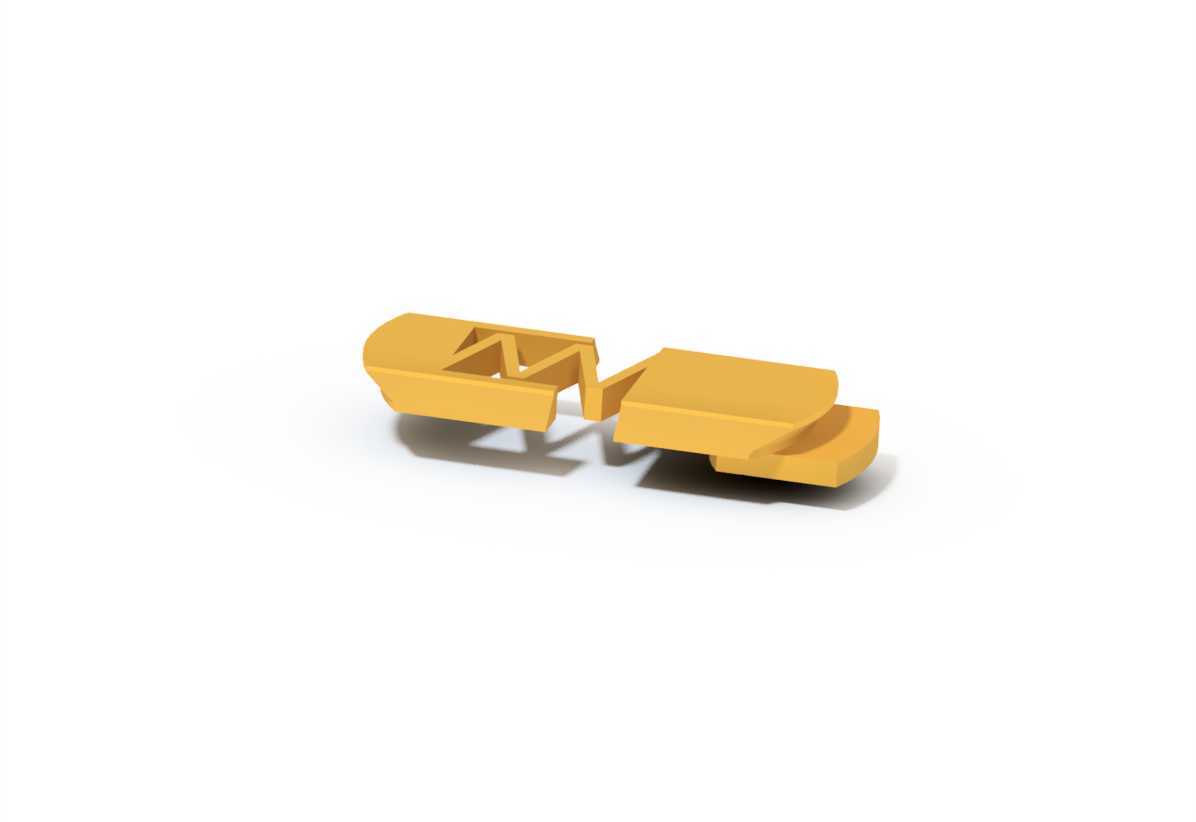

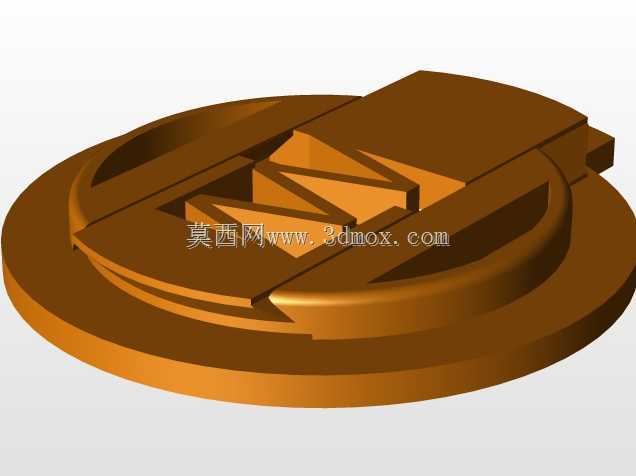

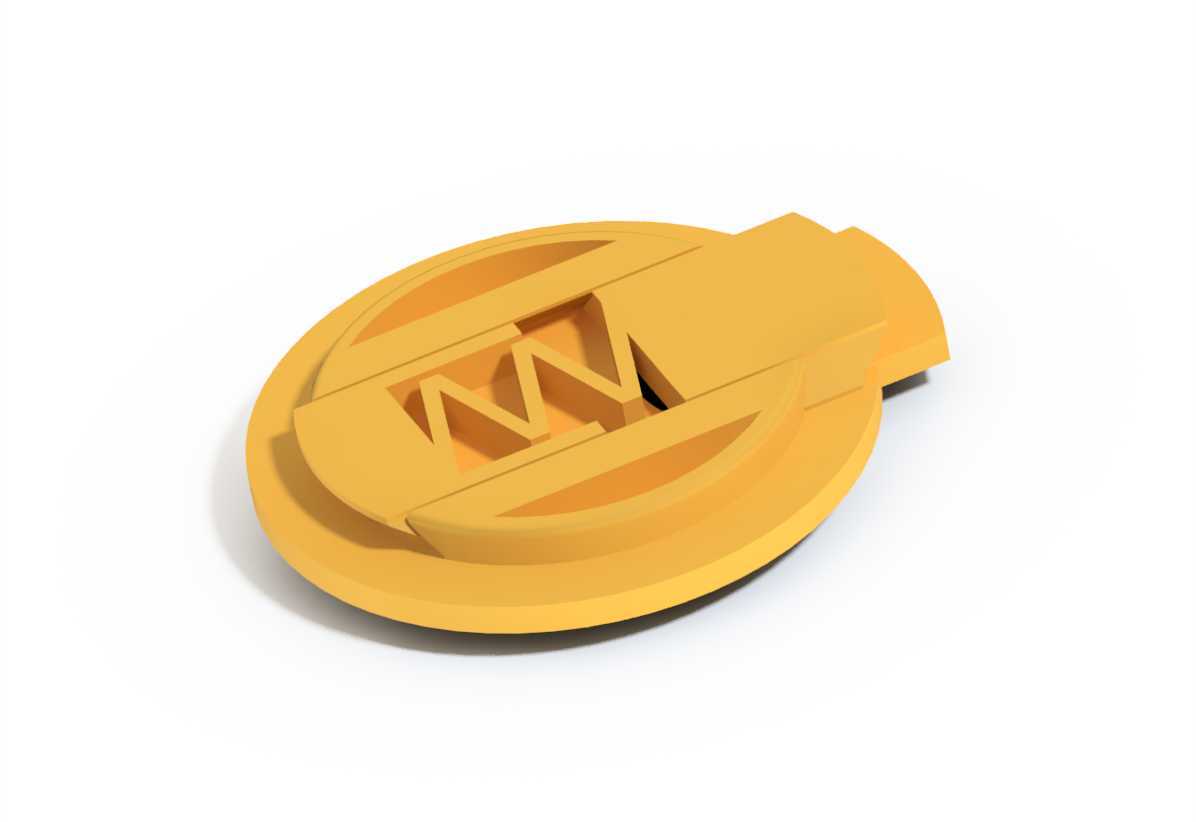

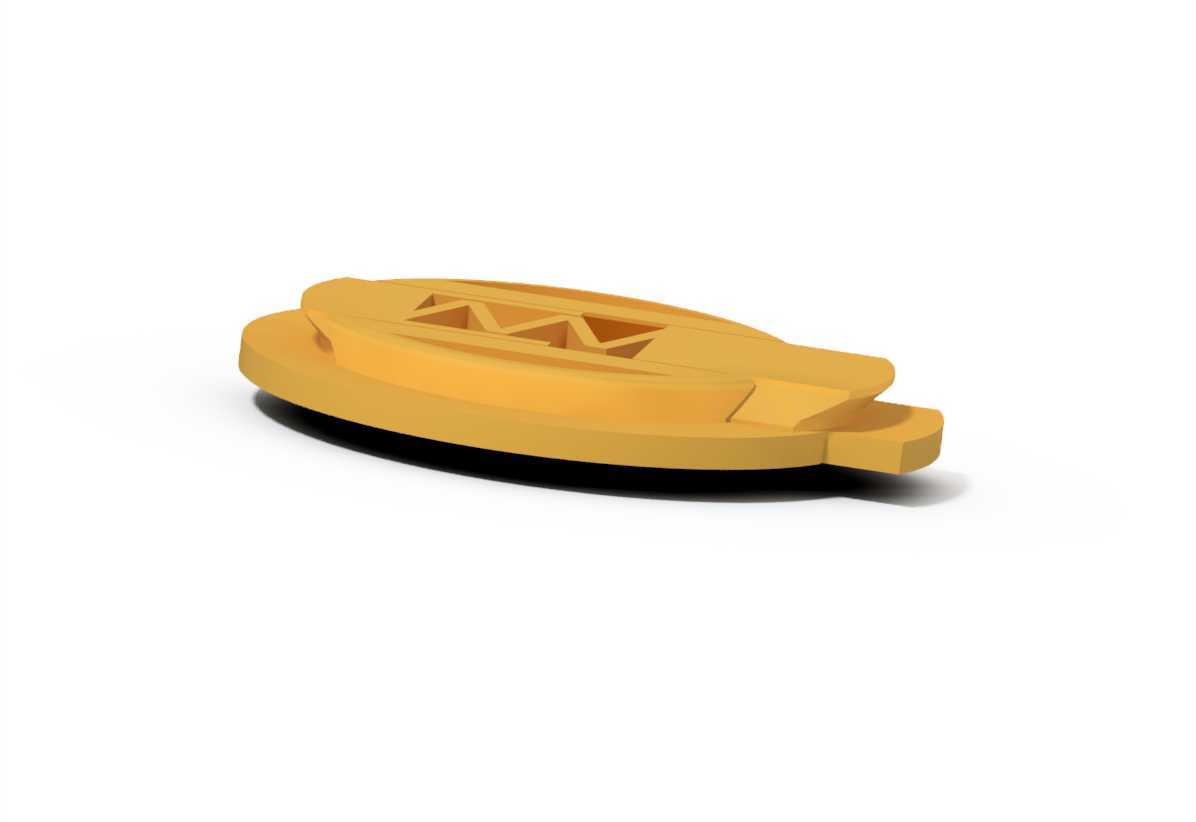

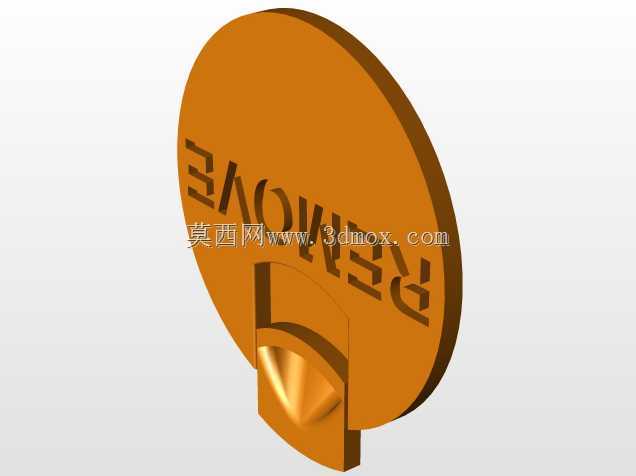

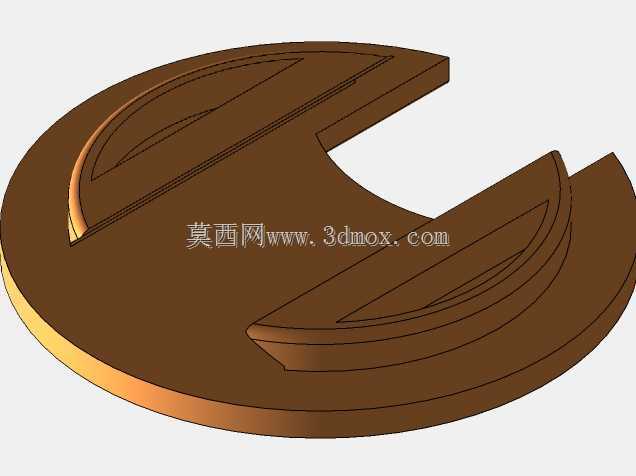

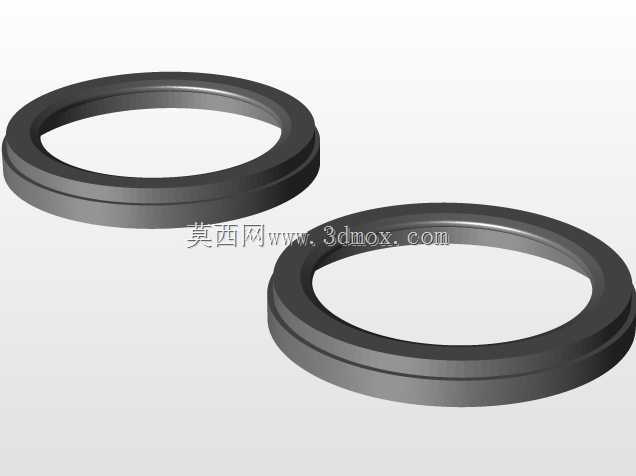

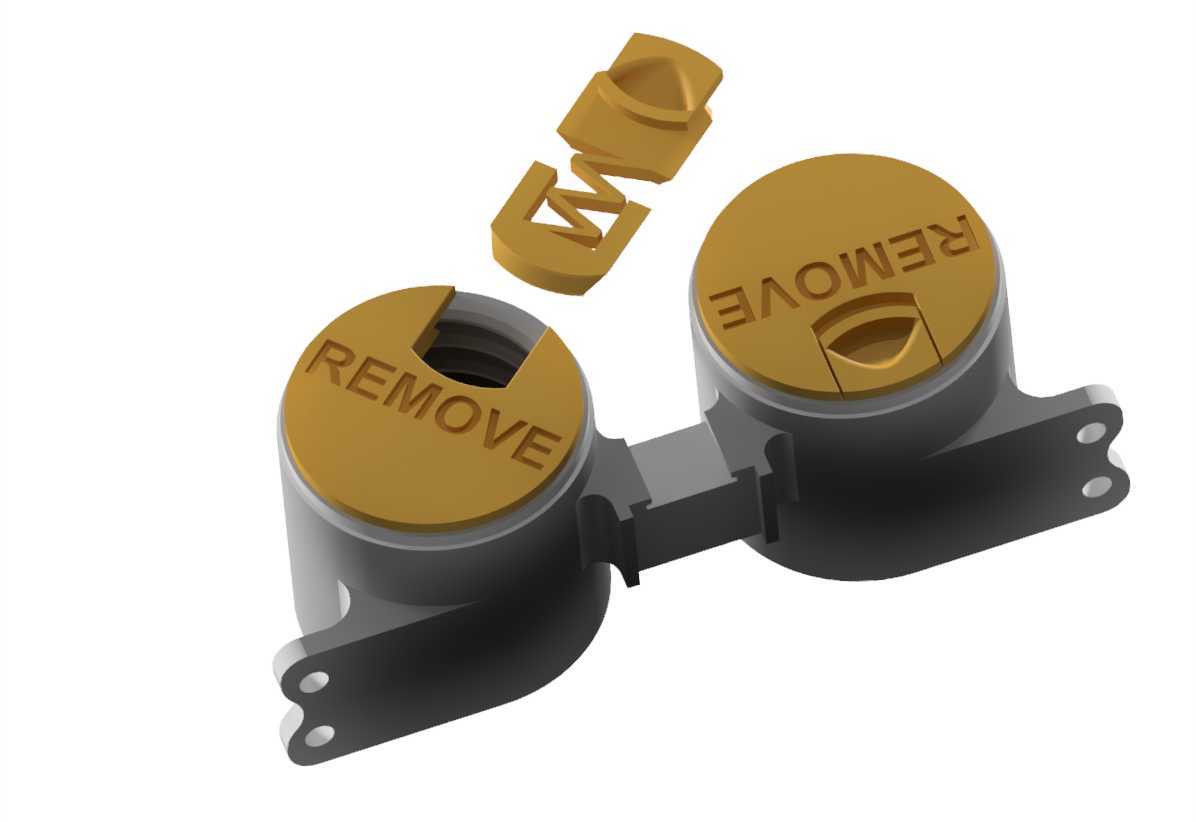

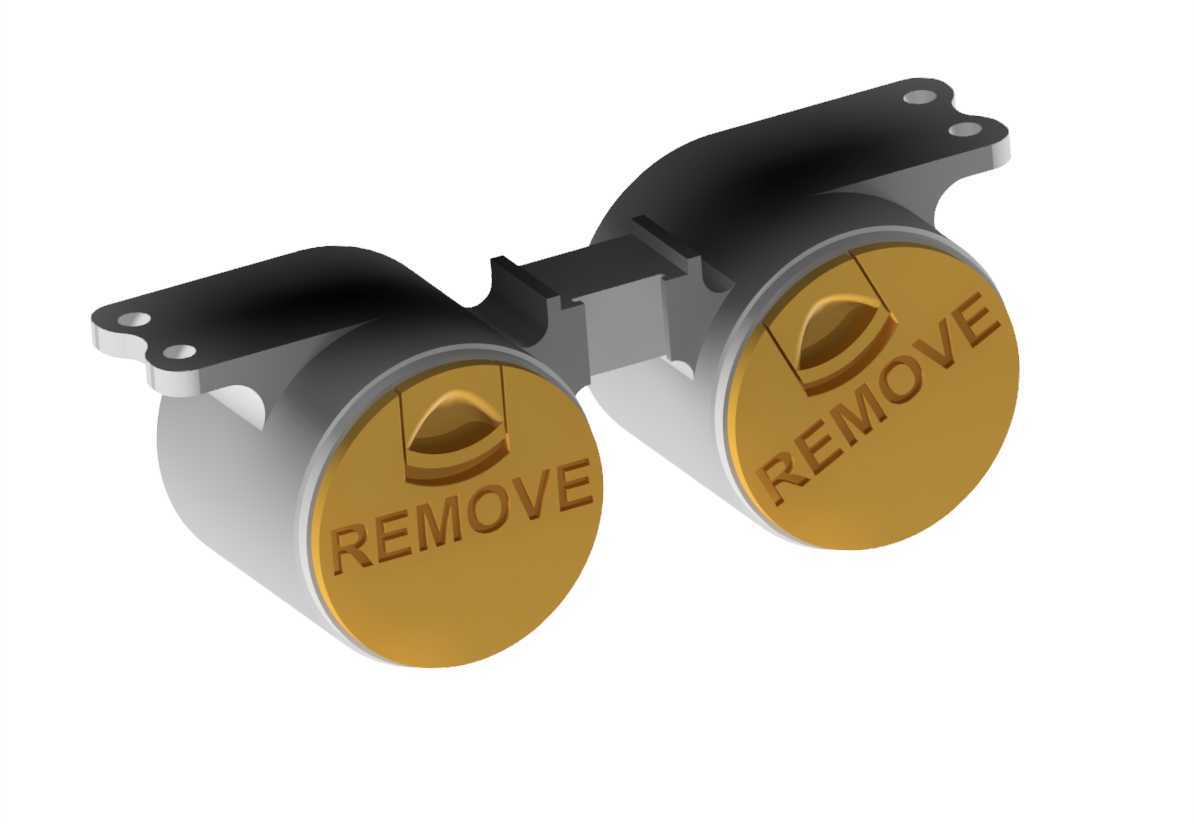

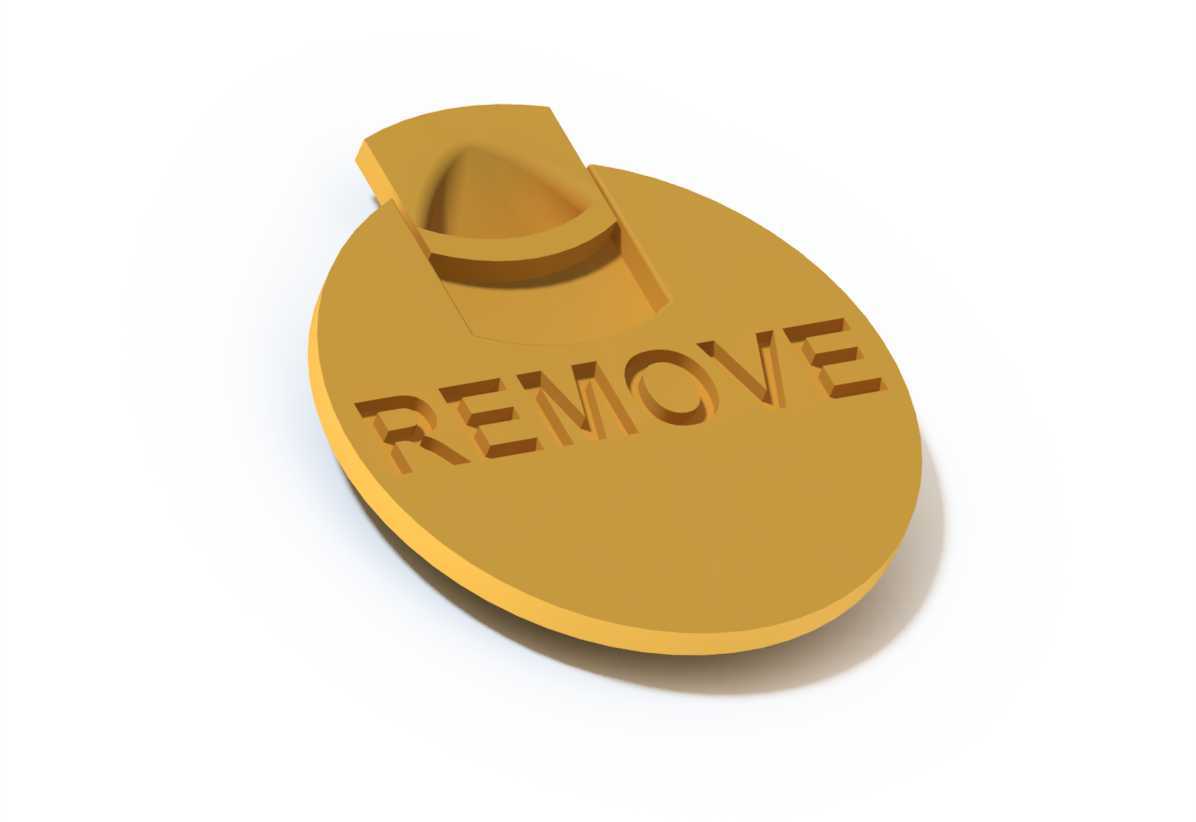

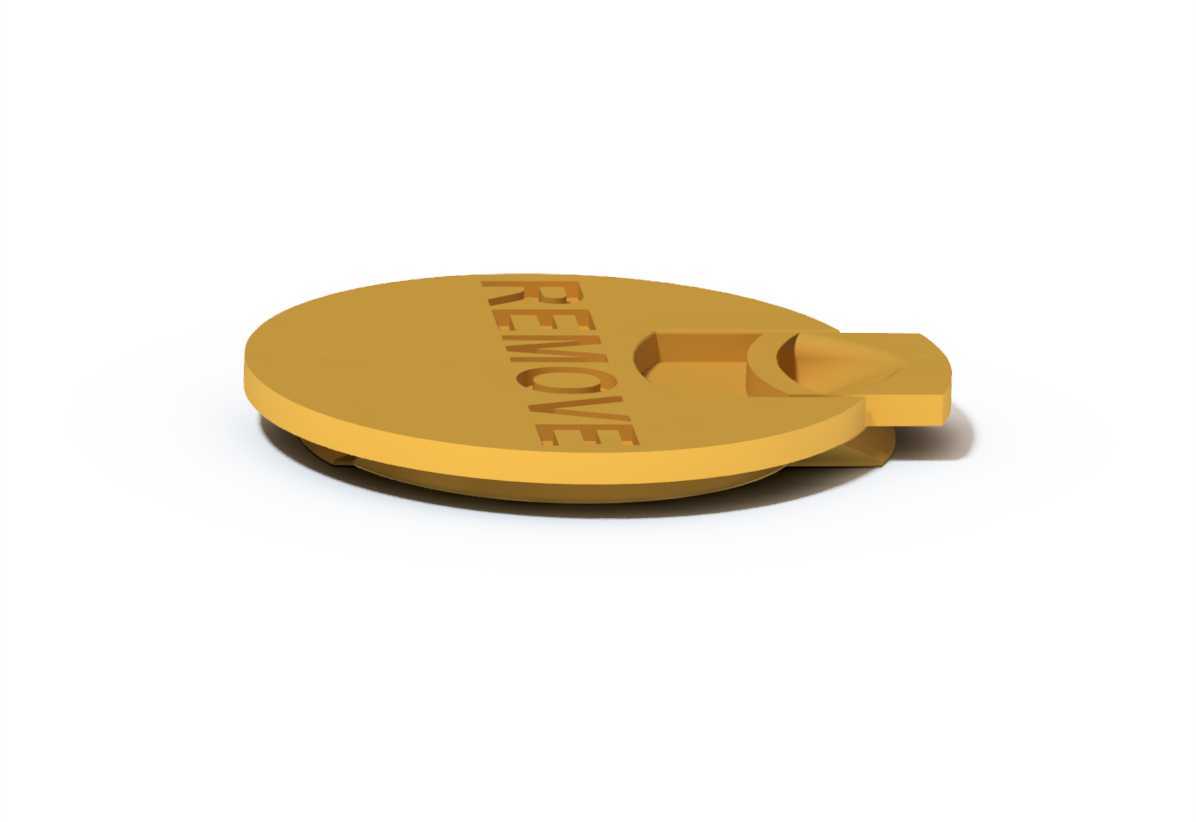

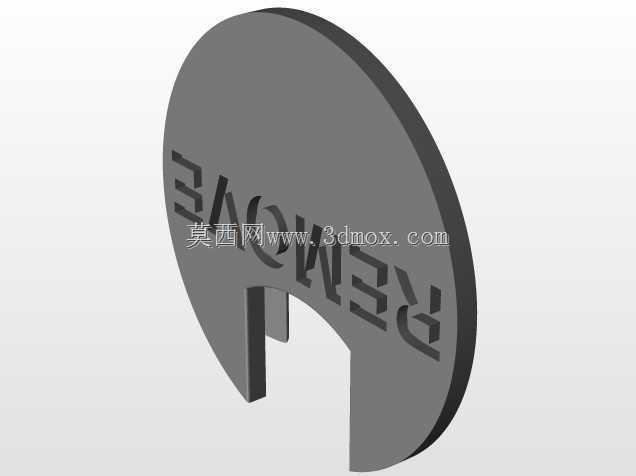

该结构件为立方星星载光学载荷的配套防护端盖，主要应用于皮卫星、立方星这类微纳航天设备的光学镜头防护场景，在卫星地面总装、运输、发射入轨前的全流程阶段，为光学透镜提供物理防护，避免装配过程中的磕碰、浮尘污染以及发射阶段的振动冲击对透镜表面造成损伤。从结构布局来看，该端盖采用双工位连体式设计，对应星上并排布置的两路光学载荷安装位，两个圆形盖体通过中间的连接筋连为一体，两侧延伸出带安装孔的固定耳片，安装孔位与星载载荷安装座的螺孔位置完全匹配，安装时通过紧固件即可完成端盖与星体结构的固定，无需额外设计转接结构，能有效压缩星上结构占用空间，适配立方星寸土寸金的安装边界。盖体顶面设计有专用的施力拆卸结构，顶面模压有清晰的施力标识，入轨后可通过星上解锁机构或者空间机械臂操作完成端盖的移除，不会残留碎屑影响光学载荷成像。盖体与透镜接触的内侧设计有环形限位台阶，台阶尺寸与透镜外圈的安装止口精准适配，装配后可限制端盖的径向窜动，避免发射阶段振动导致端盖移位刮伤透镜镀膜层。设计过程中充分考虑了3D打印工艺的成型特性，整体结构无封闭空腔，所有壁厚保持均匀，无突变的厚大截面，可直接采用航天常用的高性能工程塑料通过增材制造工艺一体成型，无需后续二次加工即可满足装配精度要求。连接筋的截面尺寸经过反复校核，既保证了地面阶段两个盖体的连接刚度，避免运输过程中断裂，又能在入轨拆卸时保证两个盖体可同步脱离，不会出现单个盖体卡滞残留的问题。固定耳片上的安装孔采用沉孔设计，紧固件安装后头部完全沉入沉孔内，不会突出盖体表面，避免与星上其他设备产生干涉，同时沉孔的深度经过精确计算，保证紧固件压紧后不会对盖体主体造成过度挤压导致变形。盖体顶面的标识采用凹陷式结构设计，而非后期喷涂或者粘贴标识，避免在空间真空环境下出现标识材料挥发、脱落污染光学器件的问题，同时凹陷结构也可作为拆卸操作时的定位基准，方便执行机构精准对位施力。整体结构的外形轮廓完全避让开星上其他载荷的视场范围，安装后不会对相邻的传感器、天线等设备造成遮挡，所有棱边均做了圆角过渡处理，避免装配过程中划伤操作人员或者星上的线缆、热控层等柔性部件。
