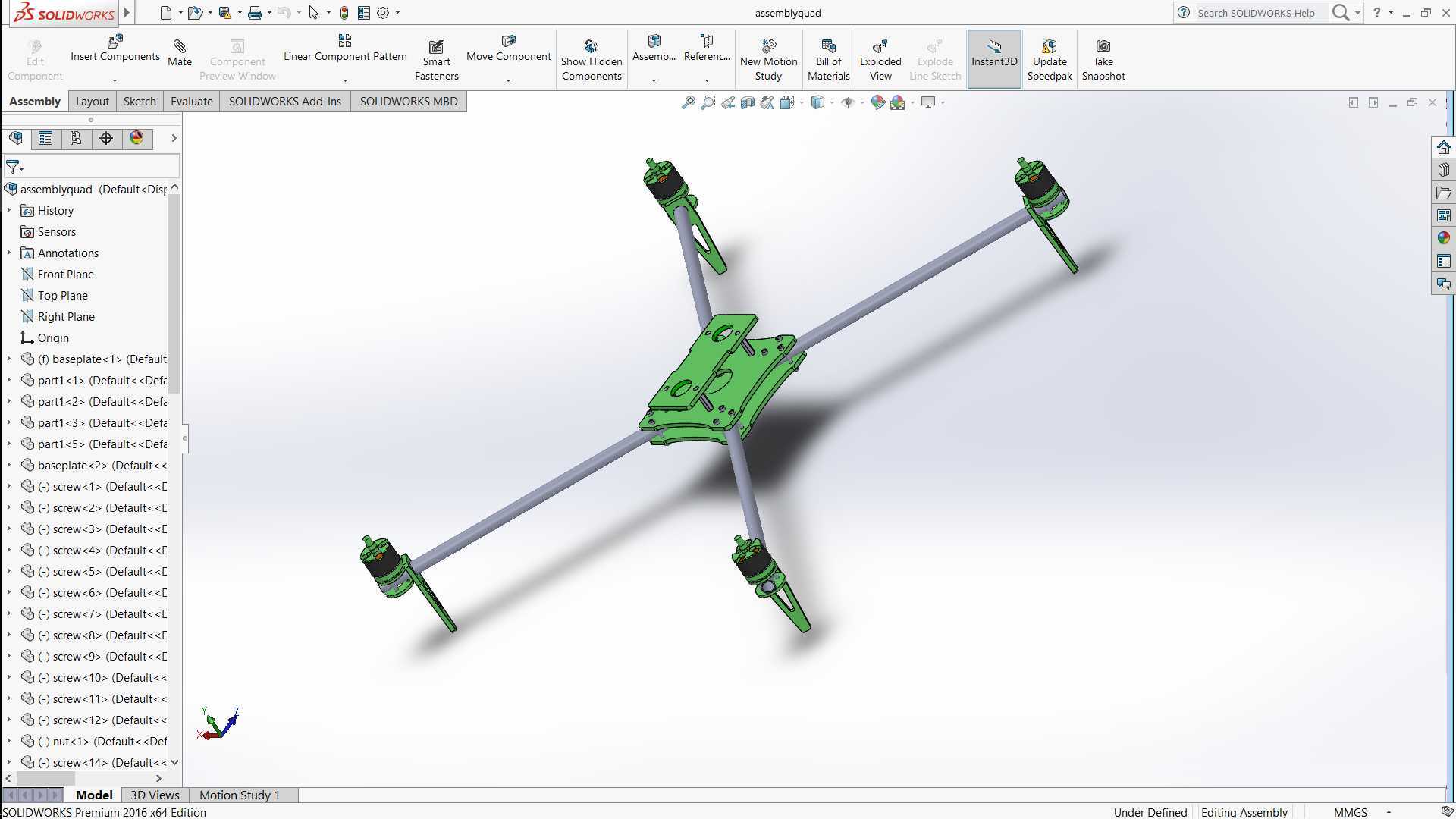

十字布局丙烯酸材质四轴飞行器机架结构

这款四轴飞行器机架采用十字型对称布局设计，核心承载板选用丙烯酸材质加工成型，兼顾结构刚性与轻量化需求，在低空航拍、小型载荷投送、室内外巡检等场景中都能适配使用。从实际使用场景来看，这类机架既可以搭载轻量化航拍模块完成近景地貌拍摄、厂区日常巡检的飞行任务，也能搭配简易传感模块完成教学演示、飞控算法验证类的实验工作，适配消费级入门飞行与高校科创实践的双重需求。

设计阶段优先考虑了动力单元的安装同轴度，四个机臂采用等长圆杆结构，机臂末端预留电机安装定位孔位，可直接适配常规22系列外转子无刷电机的安装尺寸，机臂与中心承载板的连接位置做了嵌入式限位结构，装配时无需额外校准即可保证四个旋翼的旋转平面处于同一水平面，减少后期动平衡调试的工作量。中心承载板上预留了多层安装孔位，可分层固定飞控主板、电调、电池、图传模块等核心部件，孔位间距兼容主流飞控硬件的安装标准，不同品牌的控制模块都能直接固定，无需额外打孔改造。

从安装边界来看，机臂展开后整体对角线尺寸控制在常规消费级无人机的通行范围内，可顺利通过常规尺寸的室内门洞、林间间隙，收纳时可快速拆卸机臂，拆分后所有部件可放入小型收纳箱，方便外出作业携带。中心板的上层预留了相机挂载的减震安装位，可搭配简易云台减少飞行振动对拍摄画面的影响，下层电池安装位设置了绑带固定槽，可适配不同容量的锂聚合物电池，调整电池前后位置即可快速调整整机重心，适配不同载荷下的重心配平需求。

结构细节上，电机安装座做了下沉式设计，电机固定后旋翼旋转平面与机臂上表面保留足够安全间隙，避免大油门状态下旋翼剐蹭机臂引发飞行事故。中心板边缘做了圆角过渡处理，既减少飞行过程中的风阻，也能避免装配调试时尖锐边角划伤操作人员。丙烯酸材质的抗振性能可以抵消部分电机运转产生的高频振动，降低飞控传感器的滤波压力，提升飞行姿态的稳定性，同时材质本身的绝缘特性也能避免电路部件意外短路的风险，提升整机使用的安全性。
