螺旋桨式小型固定翼练习用航模结构

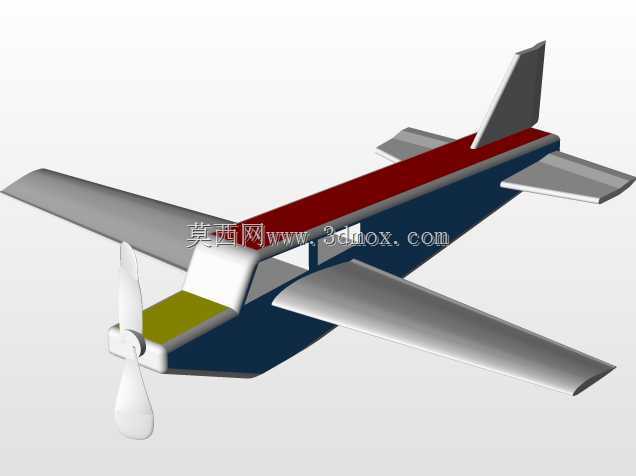

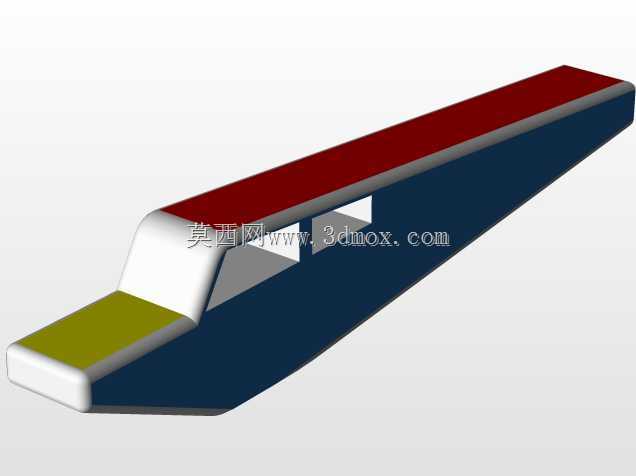

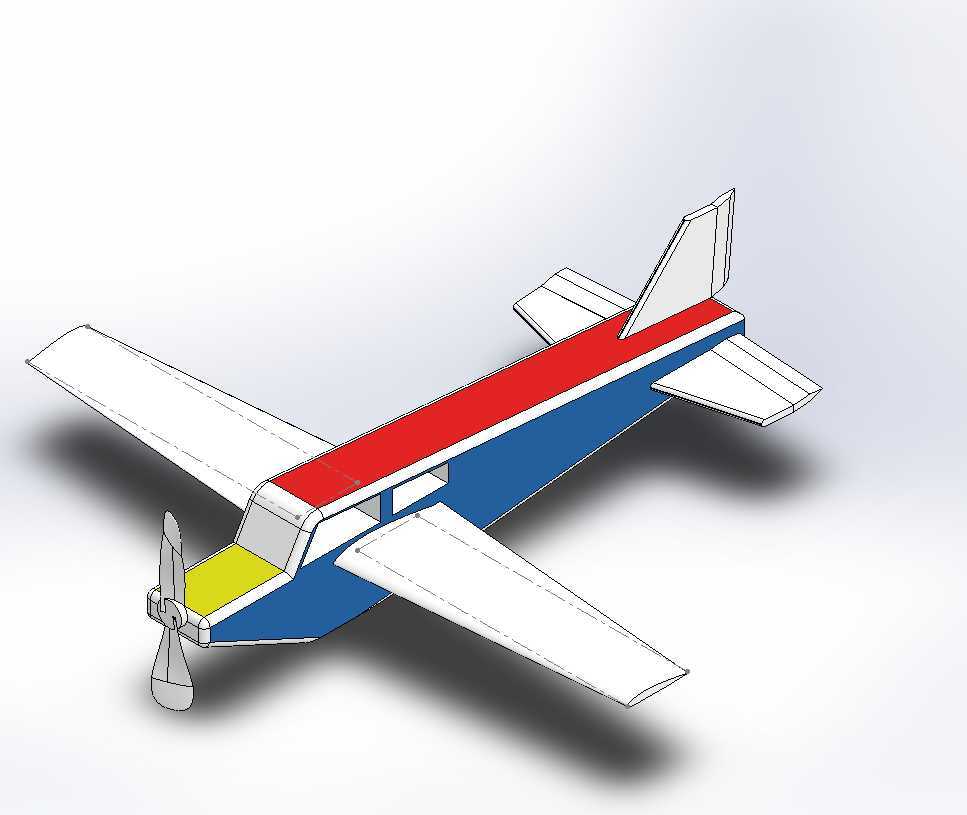

这款小型螺旋桨固定翼结构，最初面向班级项目练习场景搭建，核心是还原常规布局单发螺旋桨飞行器的基础受力与装配逻辑，可直接用于航空类专业低年级的结构认知教学，也能作为航模爱好者入门改装的基础载体，适配室内外低速飞行的教学演示需求。从结构设计逻辑来看，整机采用上单翼常规布局，机翼布置在机身上部，这种布局能降低飞行过程中机身对机翼下洗气流的干扰，提升低速飞行时的升力稳定性，对于练习用途的机型来说，能大幅降低操控容错率，适配新手操作的容错需求。机身采用三段式分色对应的结构分区，前段为动力舱段，预留了螺旋桨驱动组件的安装空间，桨毂位置的结构做了局部加厚处理，可承受螺旋桨转动带来的持续振动，避免飞行过程中出现结构共振开裂的问题；中段为载荷舱段，上部的红色区域对应舱盖安装位，可根据需求加装小型配重或者简易飞控组件，舱段侧壁做了等厚的薄壁设计，在保证结构刚度的前提下尽可能控制整机重量，降低动力负载；后段为尾翼连接段，垂尾与平尾采用插接式装配结构，安装边界预留了0.2mm的装配间隙，方便后期调整尾翼安装角，适配不同飞行配重下的俯仰、航向配平需求。机翼部分采用矩形平直翼设计，翼型选用低速高升力的平凸翼型，机翼与机身的连接位设计了嵌入式定位槽，不需要额外复杂连接件就能完成快速装配，机翼后缘预留了副翼的安装铰接位，可根据后续改装需求加装舵机实现滚转操控。尾翼部分的垂尾为单垂尾结构，布置在机身尾部中轴线位置，平尾对称布置在垂尾根部两侧，三个翼面的厚度从翼根到翼梢做渐变减薄处理，既保证翼根位置的连接强度，又能降低翼梢的结构重量，减少飞行过程中的颤振风险。起落架虽然在当前展示视角未做重点呈现，但机身下部预留了前三点式起落架的安装孔位，孔位周边做了局部加强筋设计，可承受降落过程中的冲击载荷，安装孔的位置经过重心配平计算，能保证整机地面滑行时的方向稳定性，不会出现起降阶段的侧翻问题。从尺寸边界来看，整机翼展控制在适合桌面摆放与室内飞行的范围，机身长度与翼展的比例符合常规小型航模的设计比例，所有外露结构件都做了圆角过渡处理，没有尖锐棱角，既符合教学场景的使用安全要求，也能降低飞行过程中的空气阻力。整个结构的装配逻辑完全按照真实小型飞行器的制造流程拆分，每个部件的连接位置都考虑了实际装配的工艺性，没有出现无法加工的倒扣或者封闭腔体，不管是用于3D打印制作实体航模，还是用于三维建模的结构练习，都能直接复用其分件与装配思路，帮助初学者快速理解固定翼飞行器的结构组成与受力传递路径，掌握航空结构设计中减重与刚度平衡的核心逻辑。
