无人机搭载土壤检测传感执行支撑结构

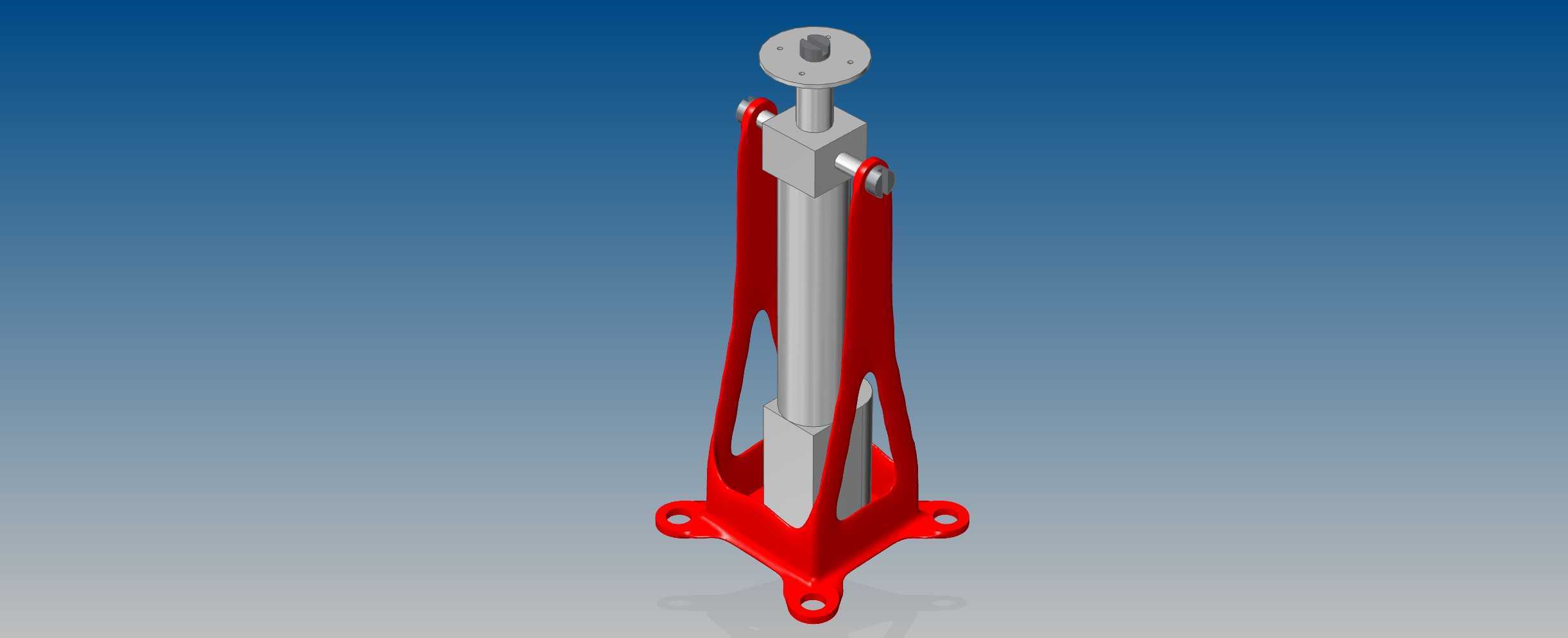

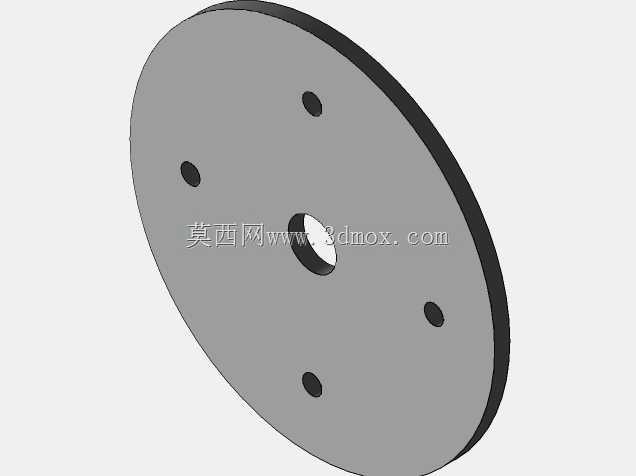

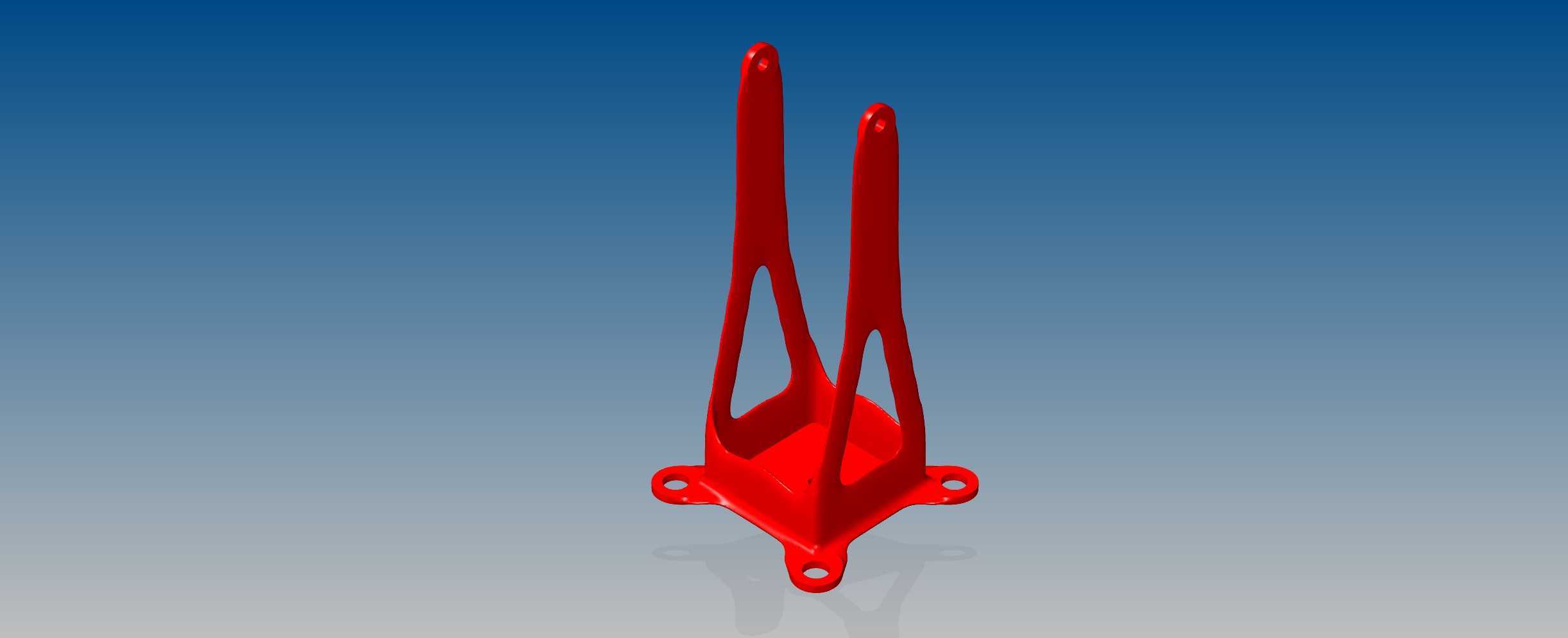

这套支撑与线性驱动组合结构，主要适配低空无人机搭载作业场景，针对农田土壤墒情、养分快速巡测的需求设计，解决了传统人工取土检测效率低、覆盖范围有限的痛点，可在无人机悬停状态下完成检测探头的入土动作，实现定点土壤参数采集。从结构功能来看，底部带安装孔的法兰底座承担整体承载作用，四个对称分布的固定孔可直接与无人机挂载平台锁紧，安装孔位预留了足够的螺栓操作空间，适配常规M4-M6规格的紧固件，底座上方的红色镂空支撑臂采用对称式桁架结构，既减轻了整体自重，又能为中间的线性执行组件提供侧向防护与导向支撑，避免无人机飞行过程中气流扰动导致执行杆偏摆。中间的线性驱动部分采用方形导向杆配合滑动座的结构，执行杆的伸缩行程可满足常规15-20cm的入土检测深度要求，顶部的圆形安装盘用于固定土壤传感检测模块，安装盘上预留了多个走线孔与传感器固定螺孔，可兼容不同规格的土壤温湿度、PH值、电导率检测探头。设计过程中优先考虑了机载设备的减重需求，支撑臂采用镂空结构去除非受力区域的冗余材料，整体重心与无人机挂载点保持同轴，避免挂载后影响无人机的飞行平衡，执行组件的滑动配合面预留了合理的间隙公差，可适应野外作业时的温差变化与轻微粉尘环境，不会出现卡滞问题。安装边界方面，整体结构的最大外轮廓尺寸控制在较小范围内，不会超出无人机旋翼的下方投影区域，避免飞行过程中与起落架、旋翼部件产生干涉，底座的安装孔距适配主流多旋翼无人机的通用挂载接口，无需额外定制转接板即可完成装配，执行杆完全收回时整体高度较低，可减少无人机起降过程中的剐蹭风险。实际作业时，无人机飞抵待测点位悬停后，线性执行器带动顶部的传感探头向下伸出，刺入表层土壤完成参数采集，采集完成后执行杆收回至防护支撑臂内部，即可飞往下一个检测点位，整套结构无需额外的辅助固定机构，依靠自身的导向结构即可保证探头入土的垂直度，检测数据的稳定性优于外挂式松散安装的传感组件。
