微型气动一体式压力检测传感组件

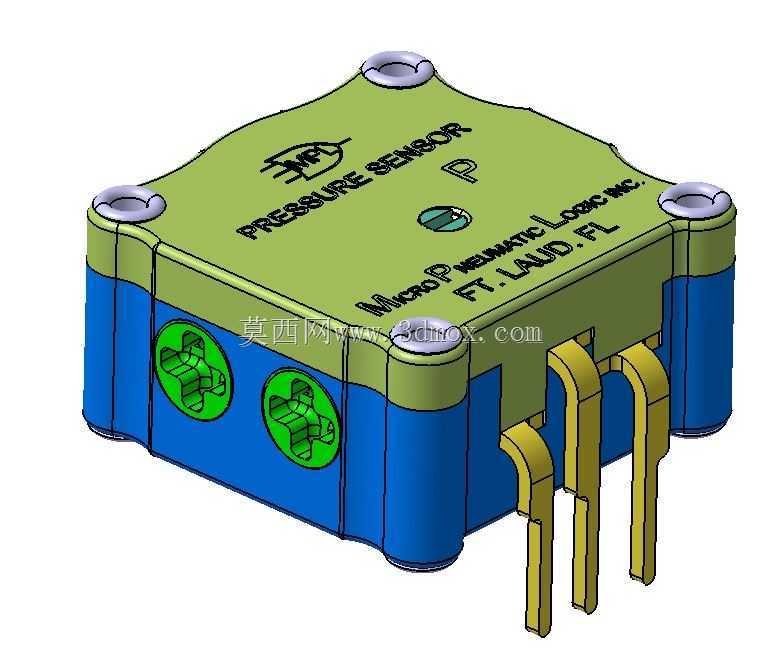

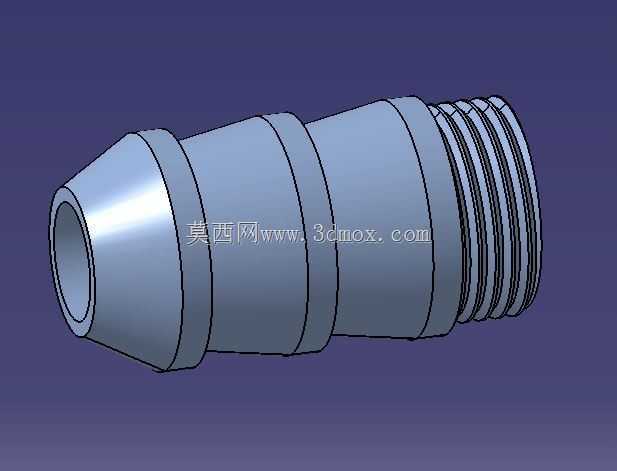

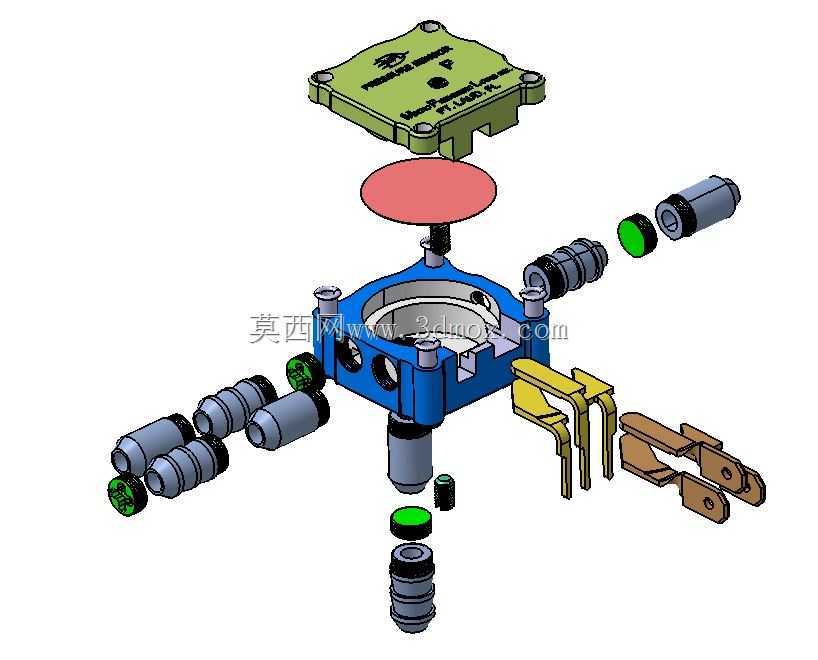

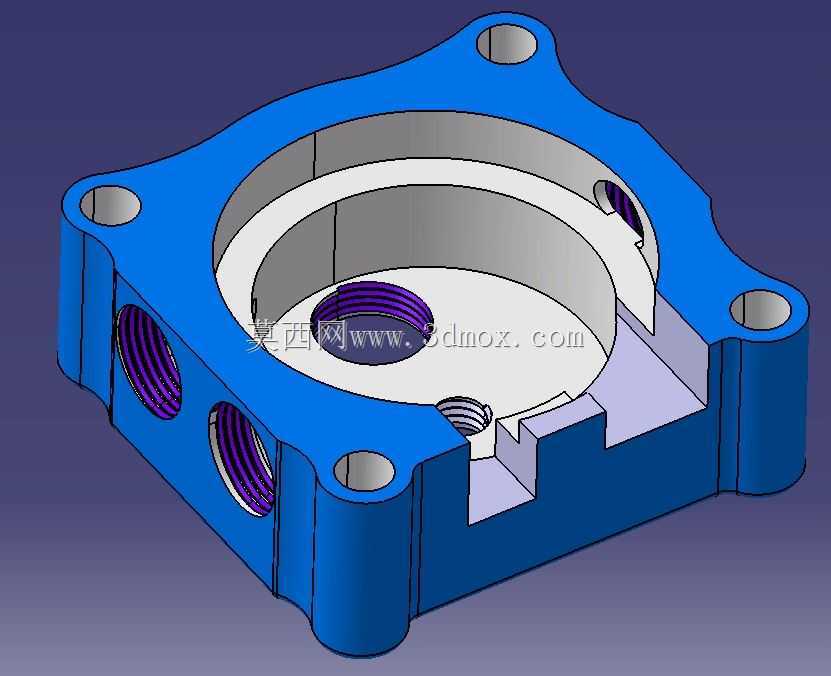

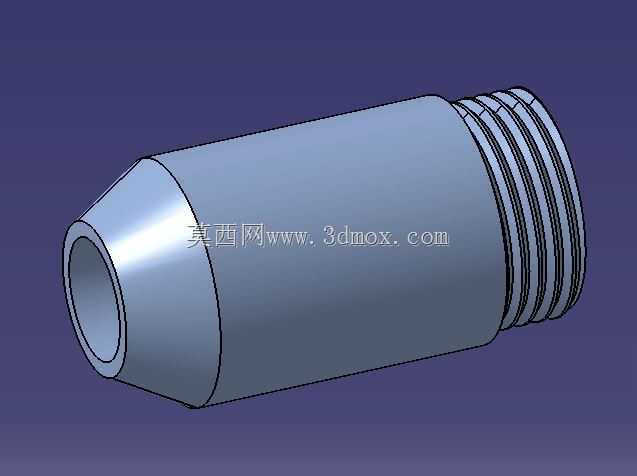

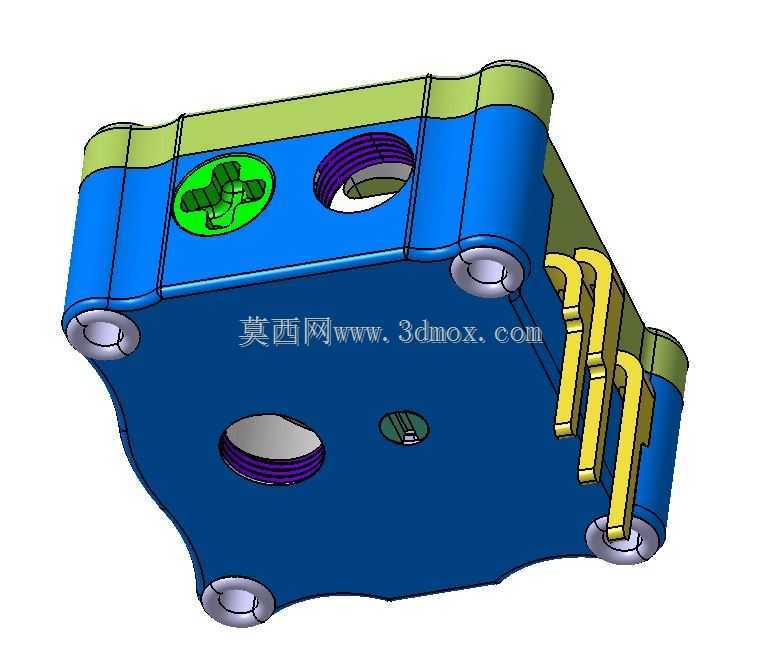

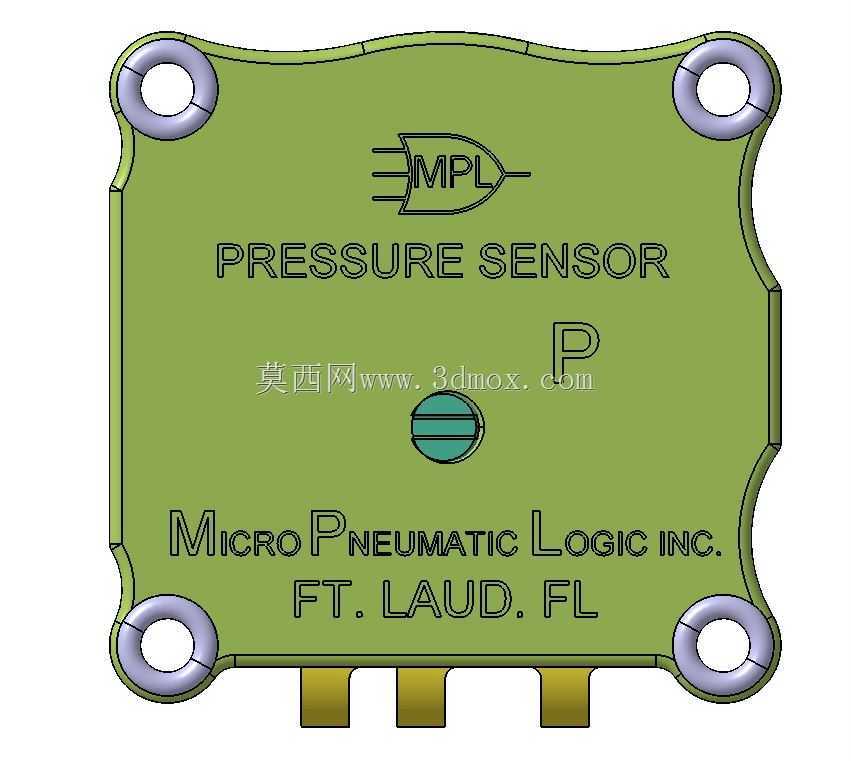

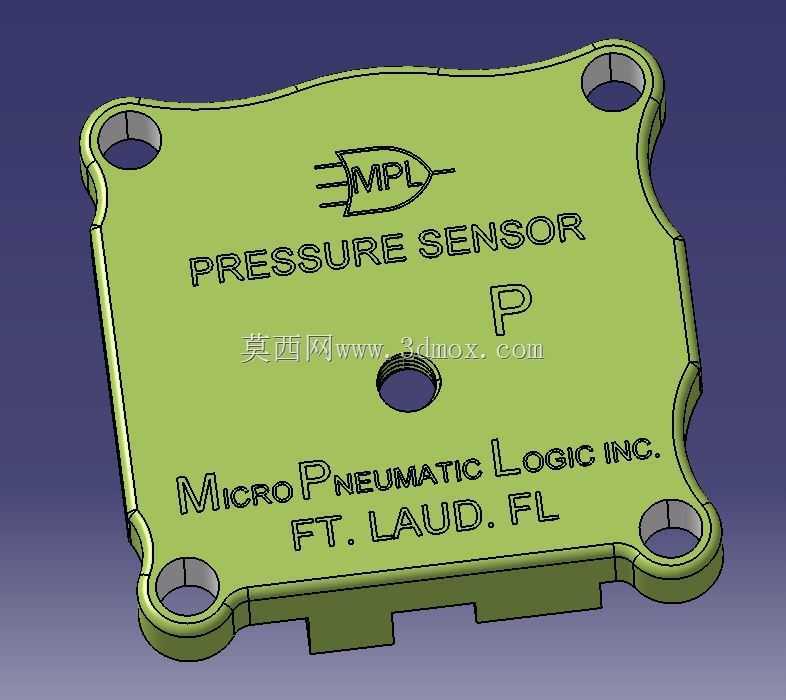

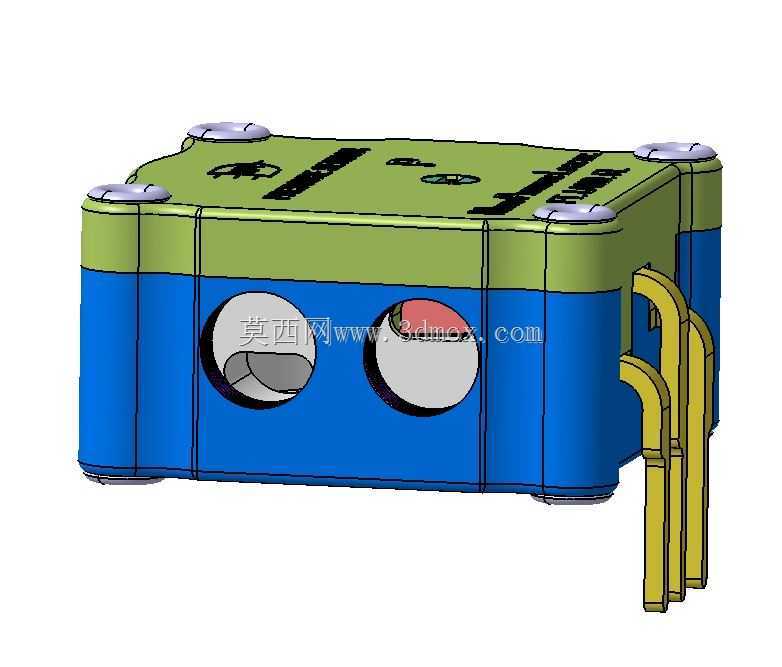

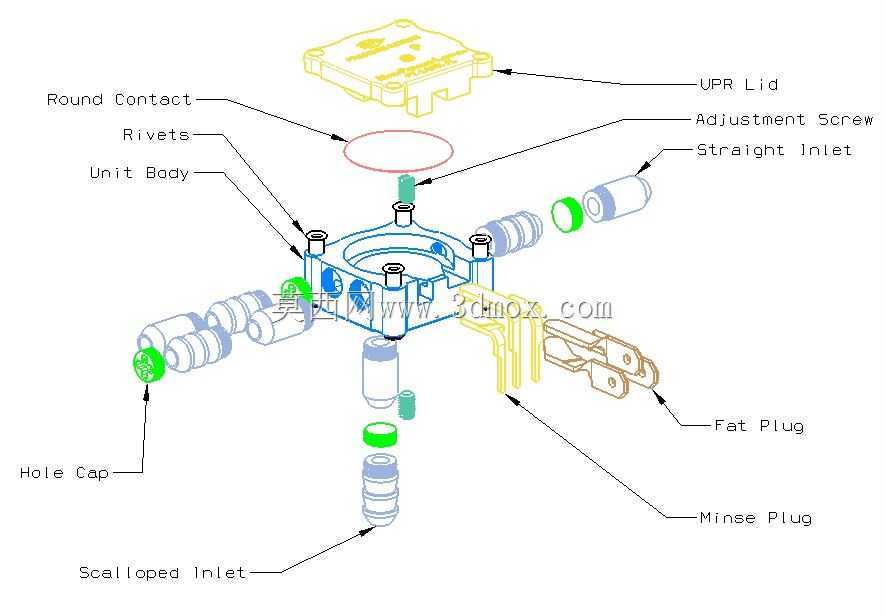

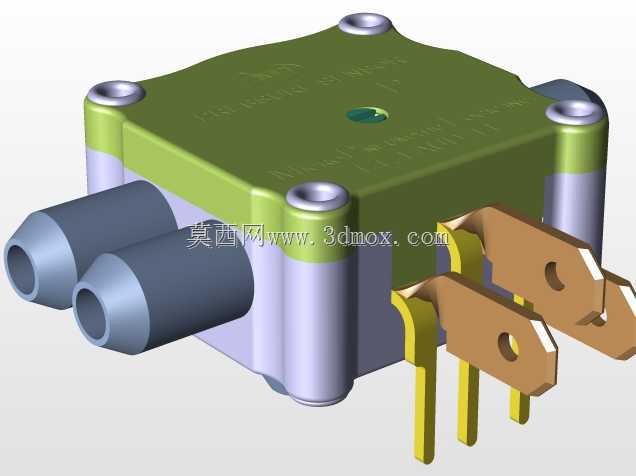

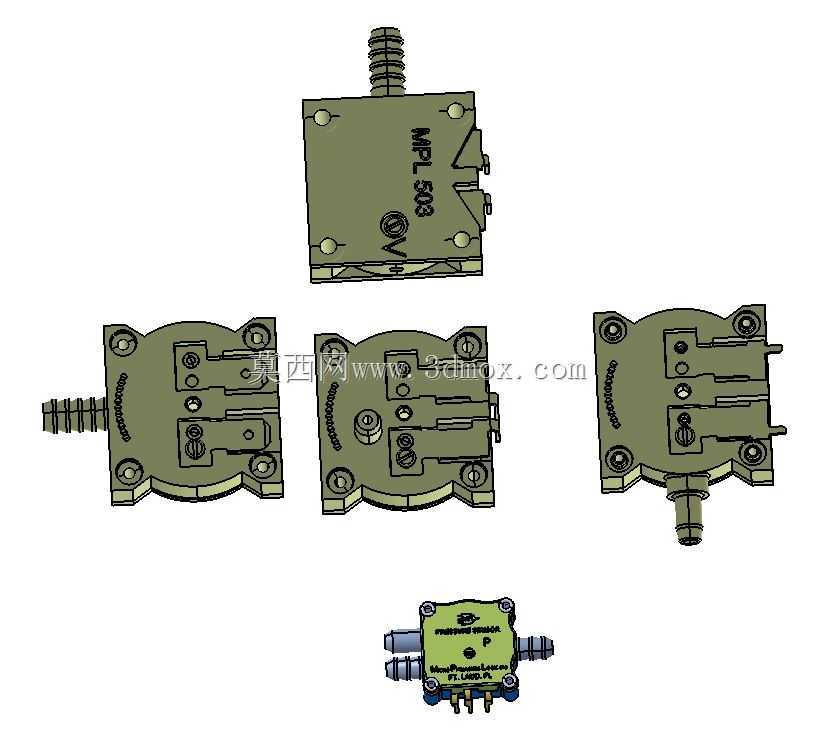

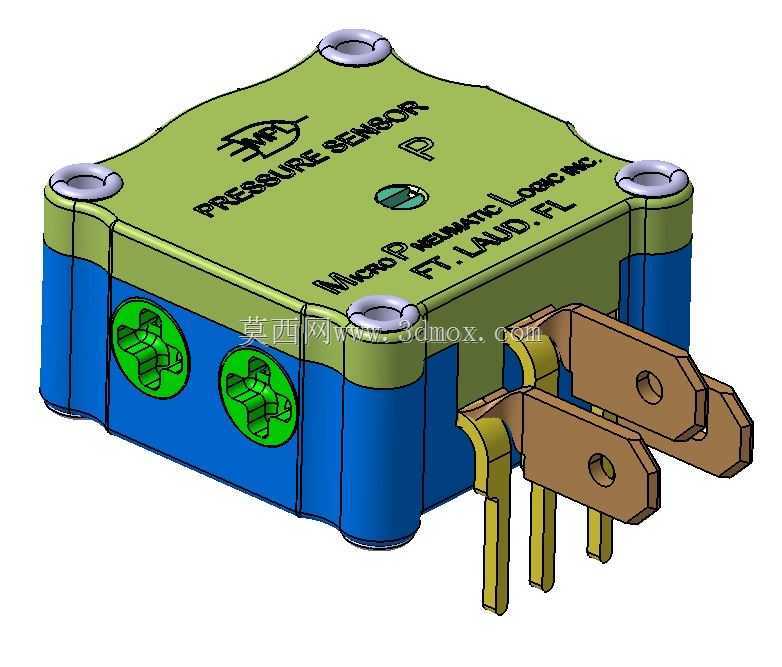

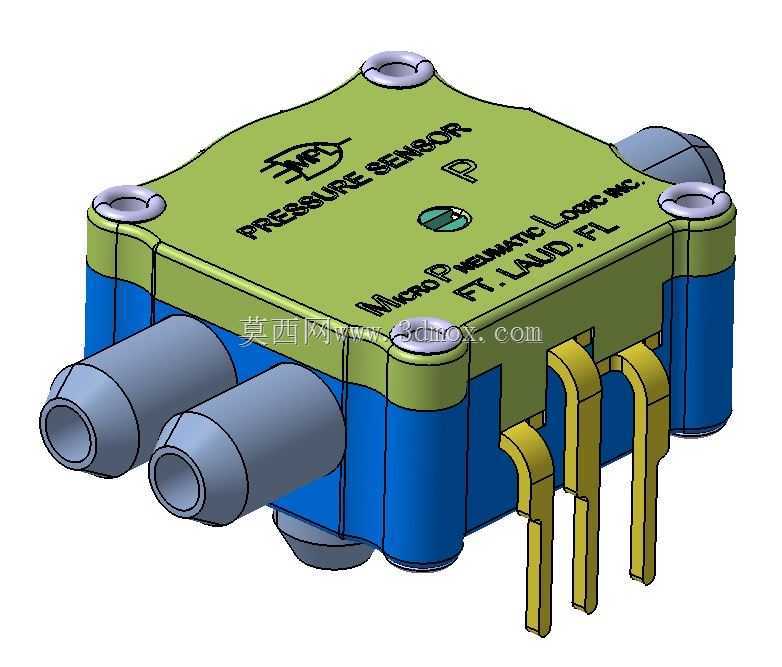

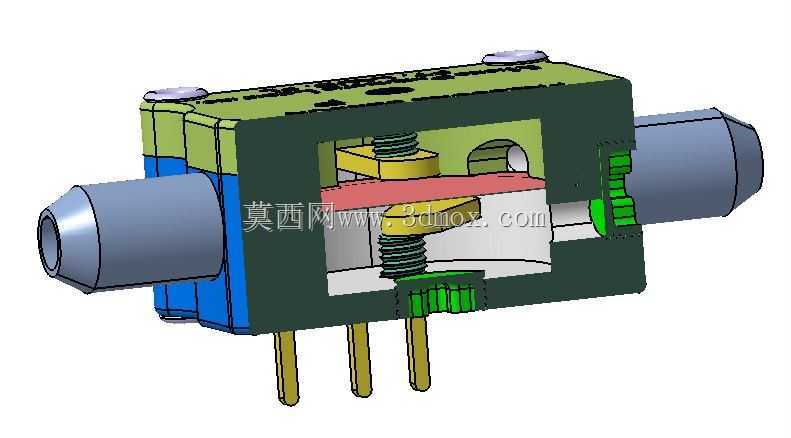

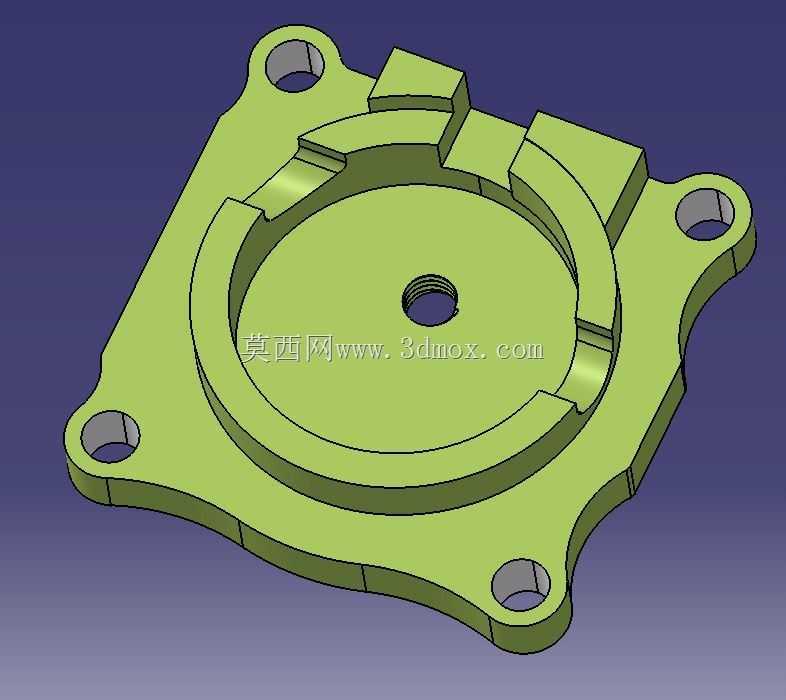

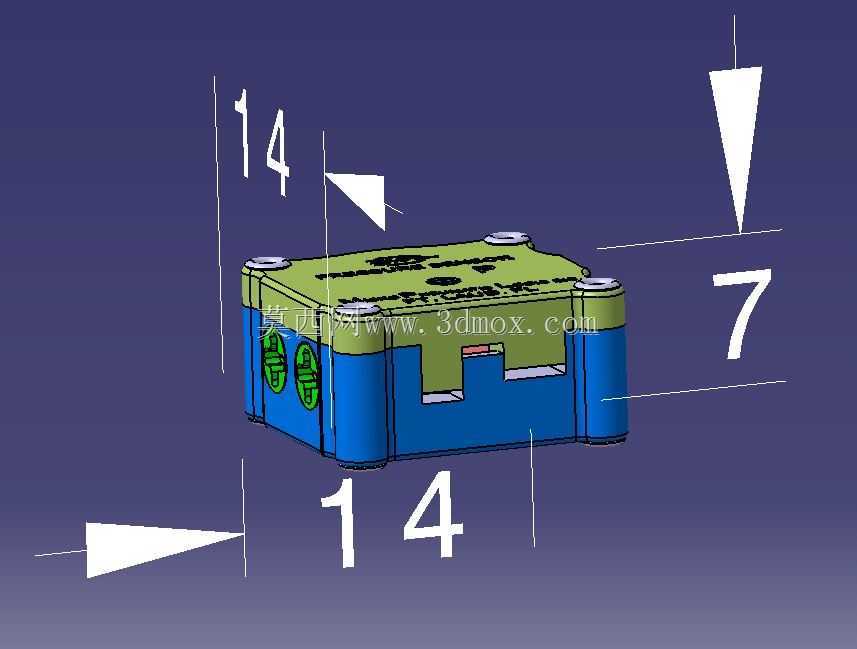

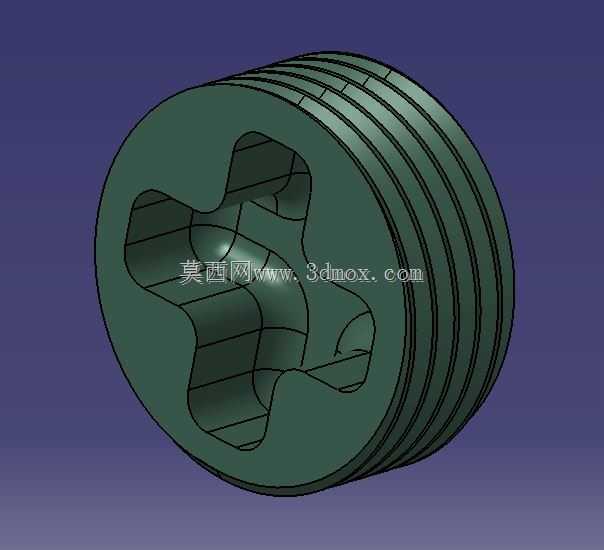

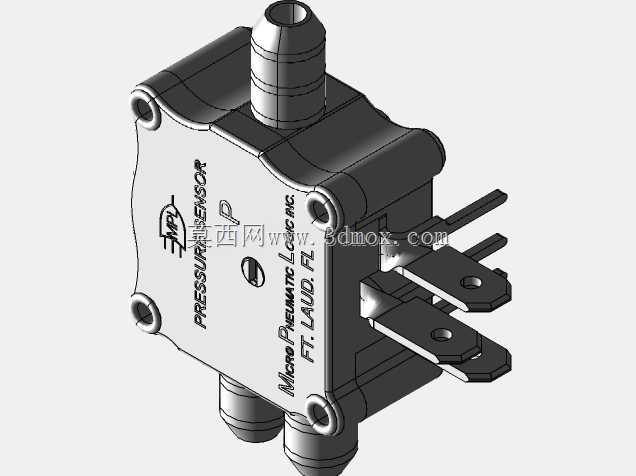

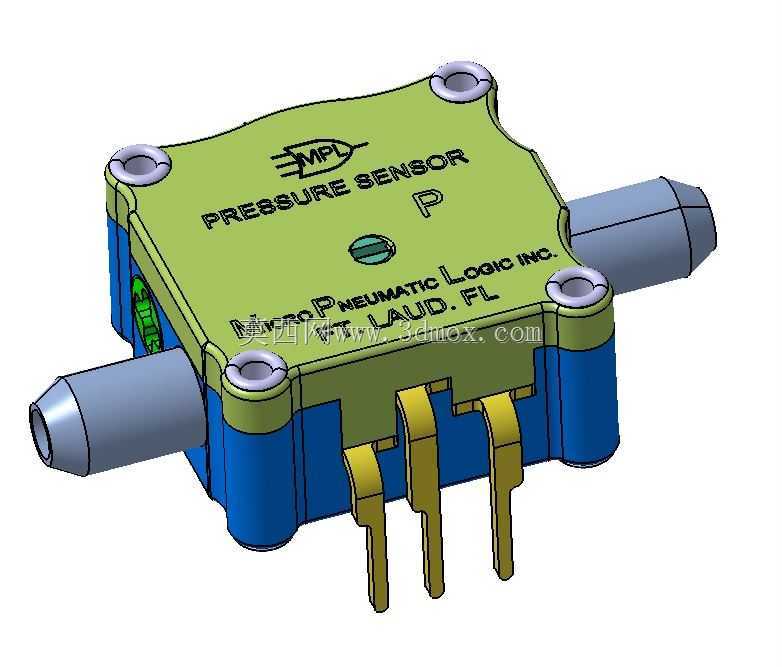

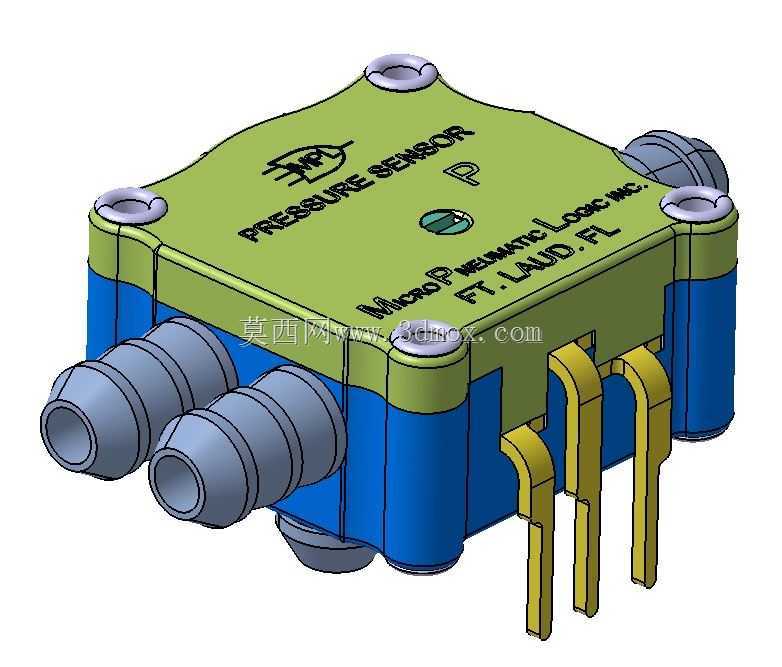

这款微型压力检测组件，核心适配狭小安装空间内的气路压力监测与通断控制场景，在小型气动执行回路、便携气动工具、医疗气动设备、微型自动化气路台架中都能找到适配位置，尤其适合安装空间被严格限制的紧凑型气路布局，不需要额外预留大尺寸安装位就能完成压力信号采集与开关量输出。整体外形采用带圆角的方形基座设计，四个角位设置带沉台的安装通孔，基座主体尺寸控制在14mm×14mm×7mm的边界内，安装时可通过四个角的通孔直接用螺丝固定在安装基板上，沉台结构可以让螺丝头完全没入基座表面，不会突出干涉周边气路元件排布，基座底部设置定位凸台，安装时可以卡入基板对应的定位槽内，避免长期受气路振动影响出现移位。设计上采用注塑主体结构，大部分构件为注塑成型件，仅调整螺钉、密封件为机加或标准件，零件数量最少可控制在6件，大幅压缩装配工序与制造成本，适合小批量快产与批量配套。功能层面，组件默认配置为常开型压力触发结构，仅需调整内部一颗调节螺钉的旋入深度，就能快速切换为常闭型工作模式，不需要更换内部核心构件，适配不同的气路逻辑需求；通过螺纹接口接入气路后，可覆盖4种压力/真空组合工况，既可以实现正压区间的压力到达触发开关，也能适配真空回路的真空度检测触发，总共可覆盖24种压力与真空组合的开关逻辑，能适配多数微型气路的压力控制需求，不需要额外搭配转接阀组就能完成不同工况的适配。基座表面直接模压标识信息，包含品牌标识、产品类型标注、产地信息，安装后不需要额外粘贴铭牌，避免长期使用中铭牌脱落导致的参数识别困难，表面标识的凸起高度控制在0.2mm以内，不会额外占用安装空间，也不会在装配时与周边零件产生刮擦。气路接口采用标准螺纹入口/孔塞结构，接入气路时不需要定制专用接头，采用常规微型气动接头就能完成密封连接，密封可靠性可以满足常规工业气动回路的使用要求，不需要额外增加密封转接件。
