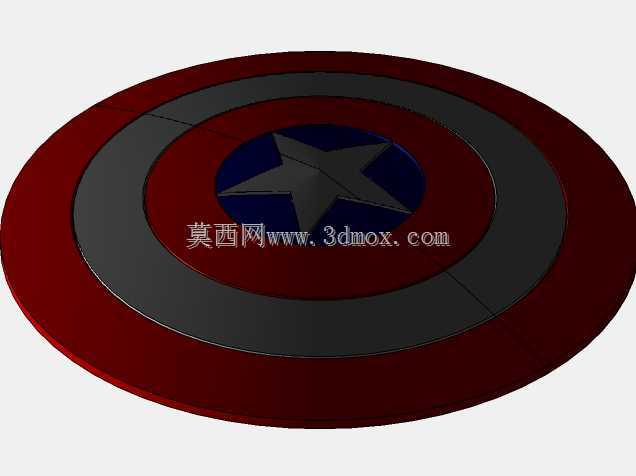

漫威经典美国队长盾牌参数化结构设计

该盾牌结构采用回转类零件的常规设计逻辑搭建，整体以中心对称的回转面为基础构型，核心通过旋转特征完成主体基体的构建，无需复杂的曲面拆分即可实现规整的同心圆分层结构，对于刚接触参数化建模的结构设计从业者而言，是练习回转类特征建模、参数关联设计的典型参考案例。从实际应用场景来看，这类规整的圆形盾状结构并非仅能作为影视IP周边的展示道具，其构型逻辑可直接迁移至工业防护端盖、圆形缓冲护板、设备端面装饰罩等零部件的设计中——圆形对称结构不存在应力集中的尖角区域，受外力冲击时载荷可沿环形结构均匀分散，相比异形防护结构具备更优的抗形变能力。在功能特性层面，该结构的分层环形设计可根据实际使用需求调整各层的材质分配，比如外层采用高硬度耐磨材质应对剐蹭冲击，中层填充缓冲吸能材料削弱外力传导，内层设置贴合安装面的软质垫层，若作为实体道具使用，可在中心星形区域预留标识安装位，无需额外破坏主体结构即可完成个性化标识的装配。设计过程中优先锁定中心基准轴作为全局定位参考，所有环形轮廓的尺寸均与中心轴建立参数关联，调整整体直径时各层环宽、中心星形的外接圆尺寸可同步按比例更新，无需逐个修改特征尺寸，大幅提升后续改型的效率。外形层面，整体为等厚薄壁圆盘结构，背面可根据握持或安装需求增设握把、连接法兰等附属结构，安装边界可适配直径100mm至800mm区间的各类圆形安装面，安装时可通过环形均布的沉头孔完成固定，不会破坏正面的完整视觉效果。建模时中心的五角星特征采用拉伸切除与环形阵列结合的方式构建，所有棱角处均设置了微小的工艺圆角，既避免了应力集中问题，也符合实际加工时的工艺要求，不会出现无法脱模或加工时崩边的问题。这类对称回转结构的建模思路，可广泛应用于各类盘类、盖类零部件的设计中，通过参数化关联可快速生成不同尺寸规格的系列化产品，减少重复建模的工作量。
