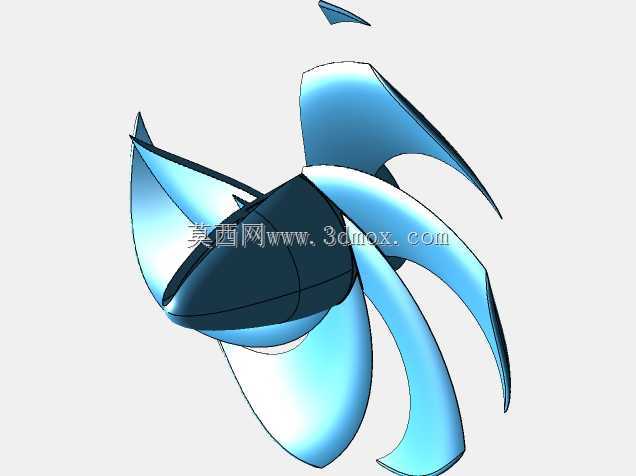

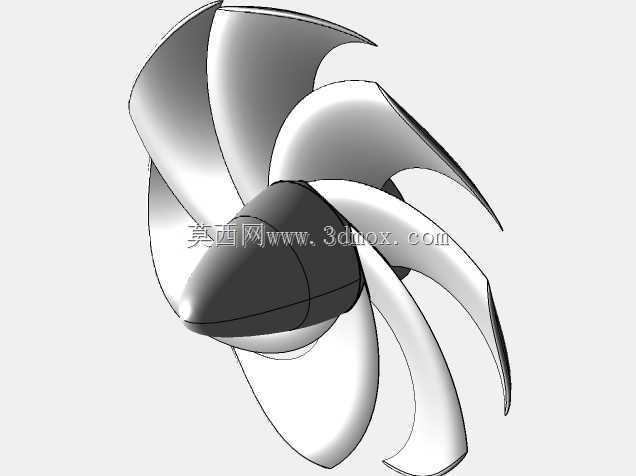

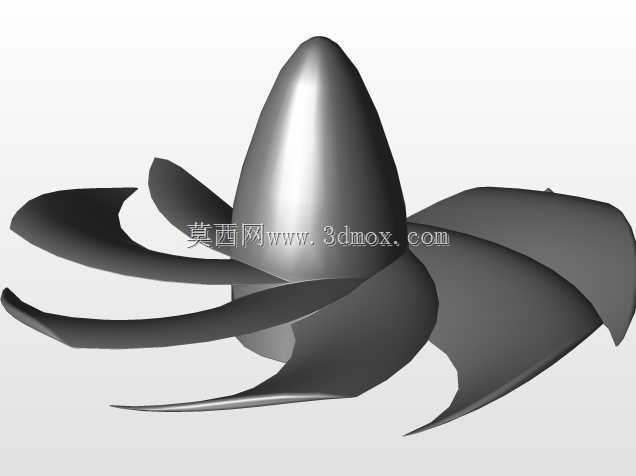

弯刀式后掠叶片螺旋桨结构设计

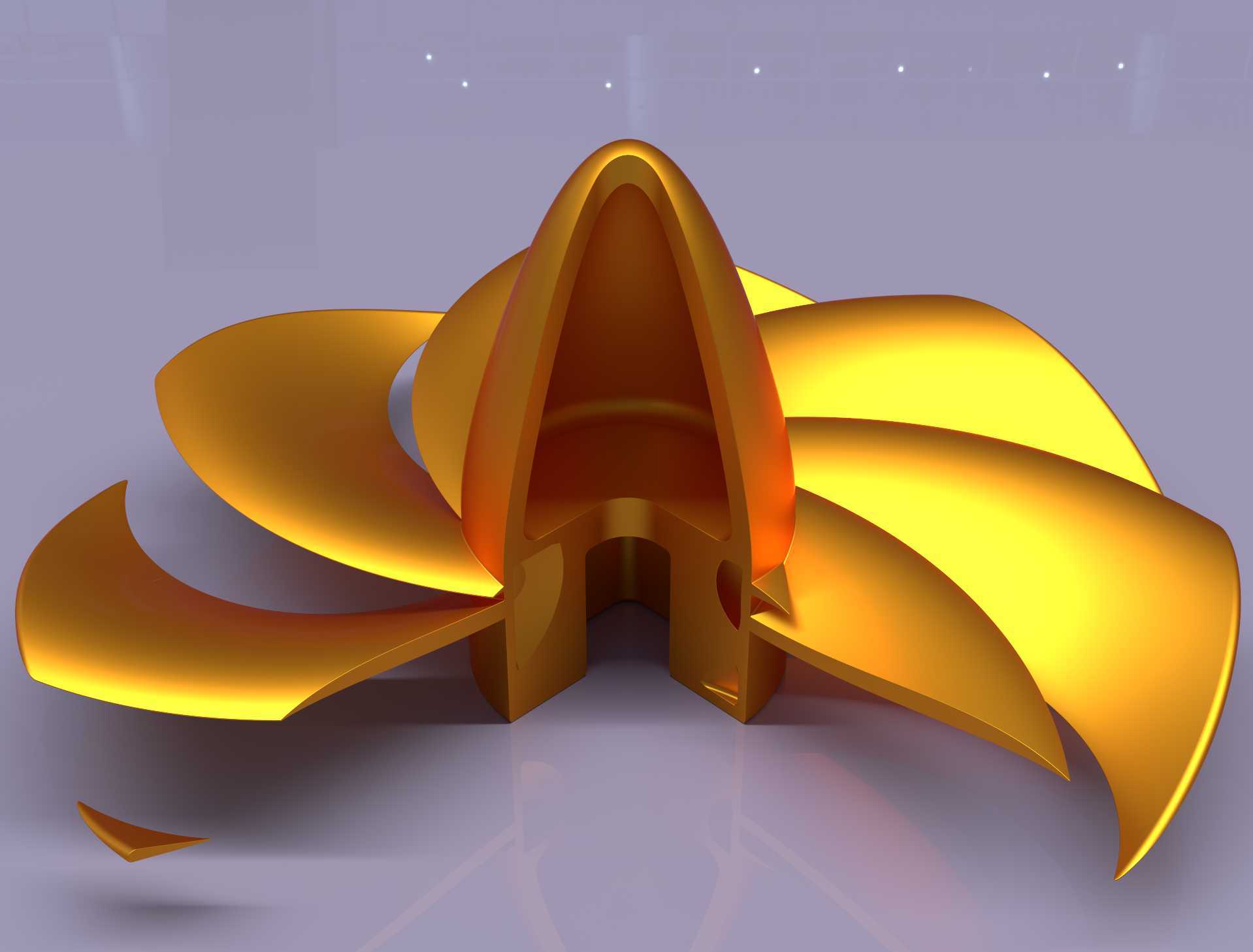

这类后掠弯刀构型的螺旋桨，常应用在对推进效率、空化抑制有较高要求的流体输送场景中，比如小型水面航行器的推进端、低扬程轴流泵的叶轮段，或是特定工况下的通风送风叶轮，相比传统直叶片螺旋桨，其在高负荷工况下的流动分离控制表现更优，能有效降低叶片表面的涡流损耗，减少运行过程中的振动与噪声传递。从结构设计逻辑来看，该版本在原有基础构型上优化了内腔结构，在保证叶片根部与轮毂连接强度满足载荷要求的前提下，去除了非受力区域的冗余材料，既可以降低整体转动惯量，减少驱动端的启动扭矩负载，也适配增材制造的工艺特性，减少打印过程中的支撑材料用量，降低成型后的后处理工作量。叶片型线采用连续后掠的弯刀式曲率设计，从轮毂连接处的叶根到外缘叶尖，弦长与安装角沿径向呈非线性渐变，匹配流体沿径向的流速分布规律，让不同半径位置的叶片截面都能处于较优的攻角区间，避免叶尖区域过早出现流动分离，提升整体的能量转换效率。轮毂部分采用中心通孔配合定位卡槽的结构，安装时可直接与驱动轴配合，通过端面键槽传递扭矩，安装边界需保证轮毂端面与驱动轴安装面的贴合度，控制径向跳动量在允许公差范围内，避免高速转动时出现动平衡偏差。所有叶片的边缘位置都做了统一的圆角过渡处理，一方面可以消除锐边带来的应力集中，提升叶片在交变载荷下的疲劳寿命，另一方面也能减少叶片边缘的流体剪切扰动，进一步降低运行噪声。内腔的加强筋沿叶片应力传递方向布置，在不增加整体壁厚的前提下，提升叶片根部的抗弯、抗扭刚度，避免高转速下叶片出现过大的形变，导致型线偏离设计值影响推进效率。设计过程中需要兼顾流体性能与结构可靠性，叶片的厚度从根到尖逐步减薄，既符合流体动力学的型线要求，也让整体重量分布更合理，配合后续的动平衡校正，能让螺旋桨在额定转速下保持平稳运行。这类结构在实际选型适配时，需要匹配对应功率的驱动单元，根据应用场景的流体介质密度、设计流速调整叶片的安装角与转速区间，保证运行工况点落在高效区间内，同时要注意叶片外缘与安装腔体内壁的间隙控制，间隙过大会增加回流损失，间隙过小则可能因为形变或安装偏差出现擦碰故障。
