庞巴迪挑战者300飞机机载音频控制面板

该模型还原的是庞巴迪挑战者300机型配套的罗克韦尔柯林斯Proline 21航电系统音频控制面板，作为公务机驾驶舱航电系统的核心人机交互部件，其安装位置位于驾驶舱中央操纵台的航电操控区域，是飞行员实现机内通讯、空地语音交互、多音频通道切换的核心操控终端。从实际使用场景来看，该面板需要同时对接甚高频通讯电台、高频电台、机内通话系统、旅客广播系统、导航音频输出、近地告警与空中防撞告警音频通道，所有音频信号的输入输出切换、音量调节、通道选通都通过该面板完成，直接关系到飞行过程中的通讯可靠性与告警信息接收效率。

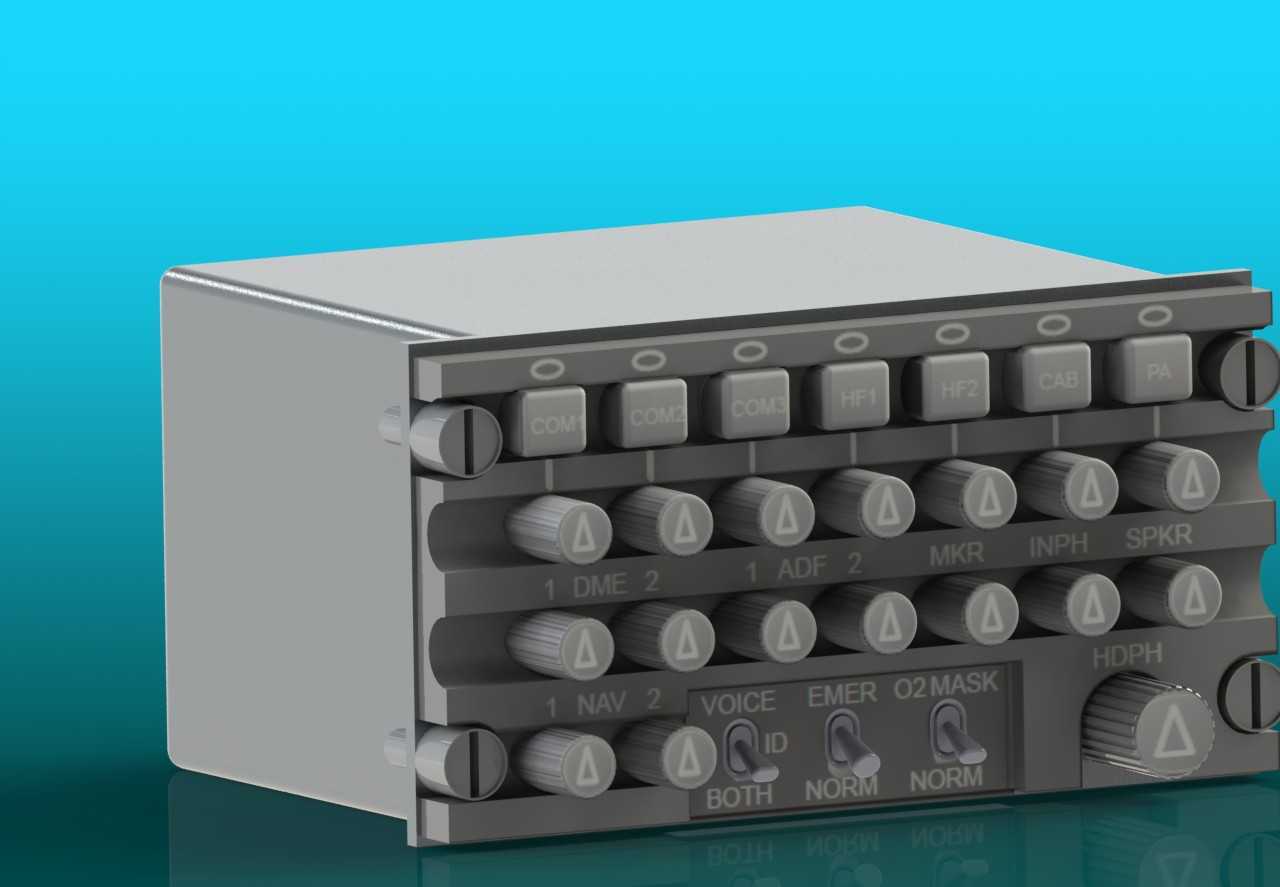

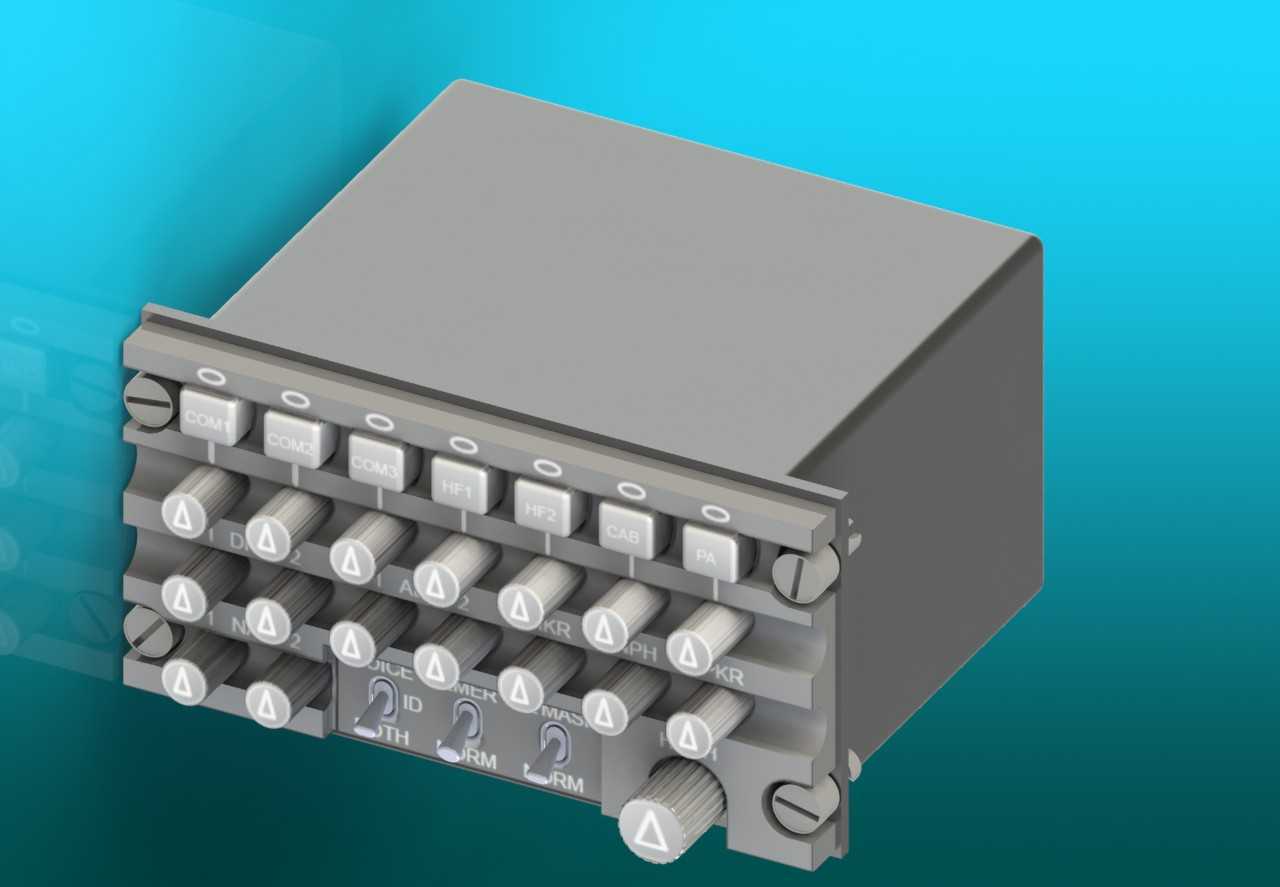

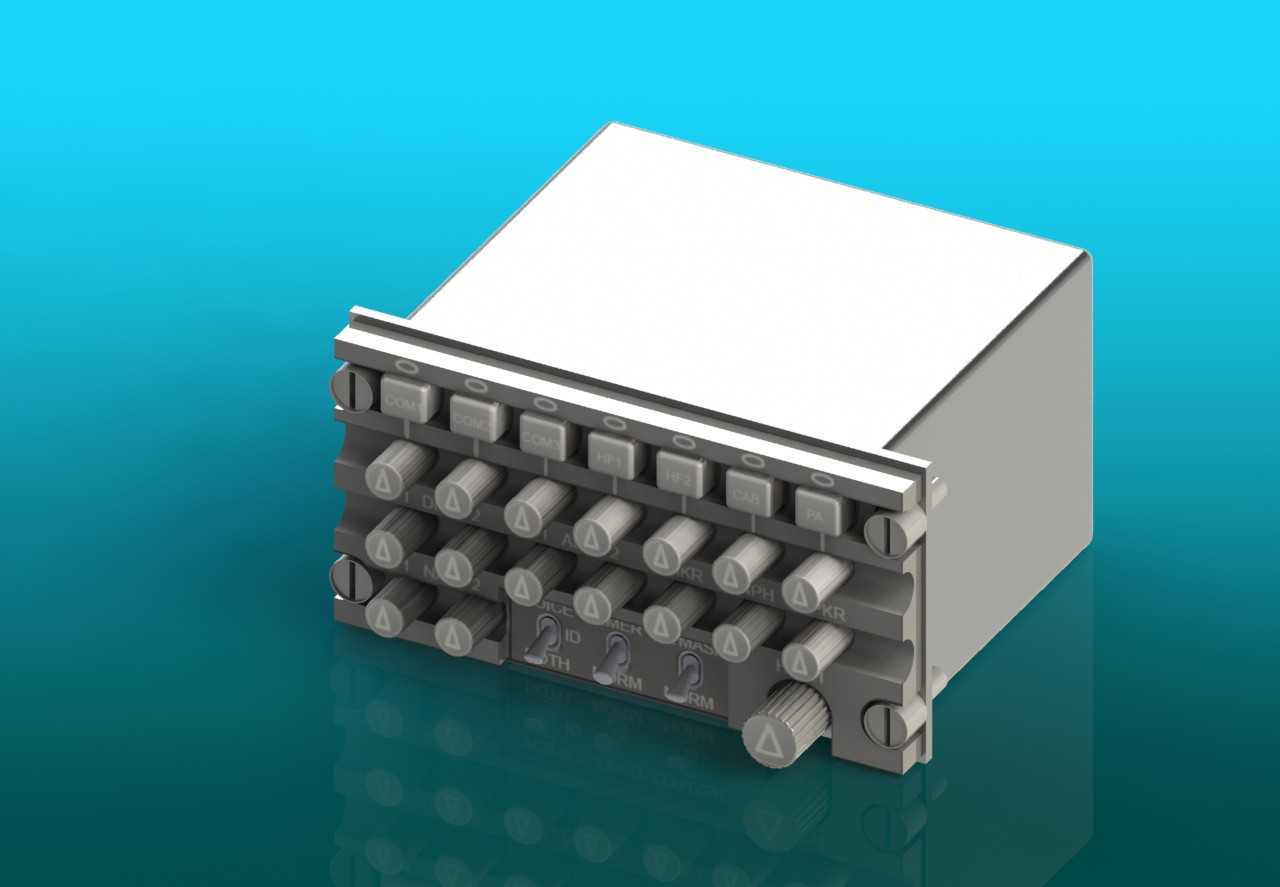

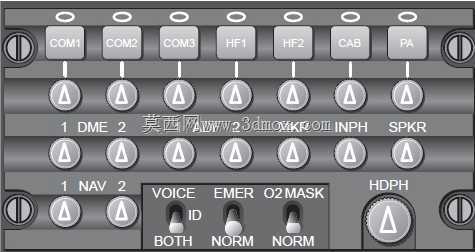

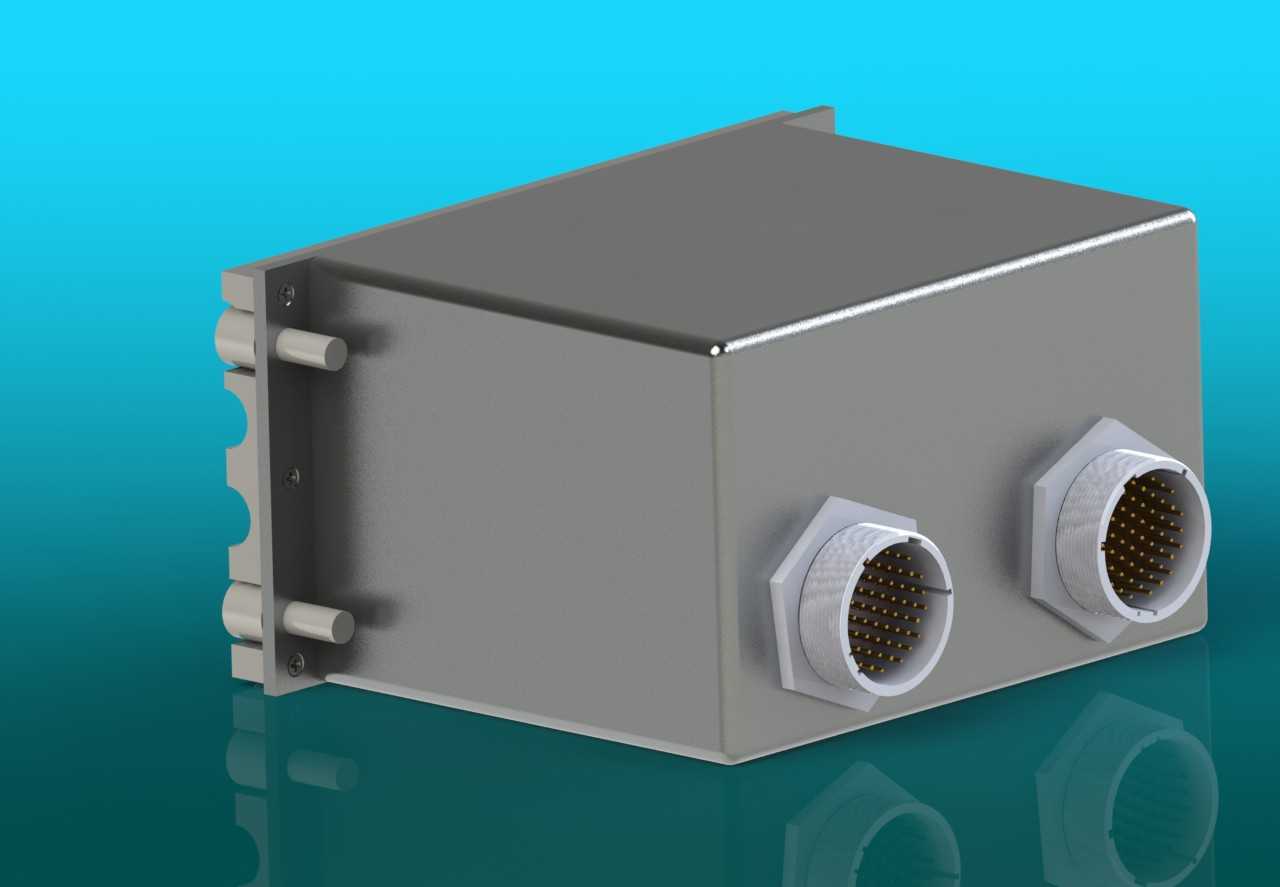

从结构设计角度看，该面板采用标准ARINC 600机载设备安装尺寸规范，整体为长方体盒式结构，前面板为操控交互面，后部为快卸式航空连接器接口，安装时通过前面板两侧的快卸锁扣固定在操纵台的安装支架上，无需额外工具即可完成快速拆装，满足航线维护的快速更换要求。前面板的操控元件采用分层布局逻辑，最上方一排为方形通道选通按键，对应不同的通讯与导航音频通道，按键带有状态指示功能，选通后会输出明确的视觉反馈；下方三排为圆柱形旋钮，每列旋钮对应一个通道的音量调节与静噪控制，旋钮带有阻尼定位手感，避免飞行过程中因振动导致的参数偏移；面板右下角设置总音量调节与麦克风灵敏度调节旋钮，侧边设置耳机、麦克风接口的备用切换拨杆，所有操控元件的布局都符合飞行员的手部操作动线，高频操作的控件布置在手指最易触及的区域，降低飞行过程中的操作负荷。

建模过程中严格还原了实物的安装边界与外形公差，前面板的所有按键、旋钮的相对位置与实物保持一致，盒体后部的安装导向槽、锁扣固定位的结构都做了精准复刻，可直接用于驾驶舱布局仿真、机务维修培训的虚拟场景搭建，也可作为航电设备安装支架设计的匹配参考模型。面板的外壳采用航空铝合金铣削加工成型，表面做哑光黑色阳极氧化处理，避免驾驶舱内的光线反射干扰飞行员视线，所有操控元件的标识采用激光蚀刻填漆工艺，长期使用不会出现标识磨损脱落的问题，满足机载设备的严苛环境适应性要求。
