航空起落架液压收放作动结构设计

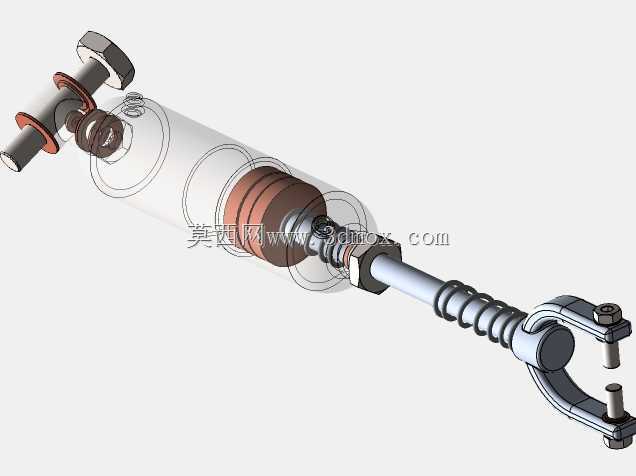

在民用及军用航空器的起降系统设计中，起落架收放作动装置是保障地面滑跑、空中收纳锁定的核心执行部件，这套结构直接决定了飞行过程中起落架舱的气动完整性，以及地面起降阶段的载荷传递可靠性。日常航线运维中，这类作动结构的故障多集中在密封失效、铰接点磨损、锁止机构卡滞几个维度，因此建模阶段就需要把实际工况的边界条件完全融入结构设计里。从结构组成来看，这套装置以单杆双作用液压作动筒为核心主体，筒身集成了外置缓冲复位弹簧、端部铰接叉耳、筒体安装轴座几个关键部分，作动筒的无杆腔进油时推动活塞杆伸出，带动起落架绕主铰接点转动完成放下动作，有杆腔进油时活塞杆回缩，克服起落架自身重力与气动阻力完成收上动作，外置弹簧的作用是在液压系统失压的应急工况下，提供辅助回缩的预紧力，避免起落架无法完全收纳入舱。设计过程中首先要明确安装边界：筒体端的安装轴需要与机身承力框的铰接座配合，轴径公差选取过渡配合区间，轴端设置锁紧螺母与止动垫圈防松，铰接叉耳端的两个同轴安装孔需要与起落架支柱的摇臂轴精准匹配，孔位同轴度公差控制在0.02mm以内，避免安装后出现别劲导致作动卡滞。作动筒的行程需要严格匹配起落架收放的转动角度，通过运动仿真反复校核活塞杆全伸、全缩位置时，起落架是否能到达放下锁止、收上锁止的两个极限位置，避免出现行程不足导致锁止失效，或是行程超量导致机构碰撞的问题。筒身内部的活塞密封采用格莱圈加O型圈的组合密封形式，既能耐受航空液压油的长期侵蚀，也能在-55℃到120℃的宽温域工况下保持密封性能，活塞与筒壁的配合间隙控制在0.03-0.05mm，既减少内泄，也避免热胀后出现活塞卡滞。端部铰接位置都设计了带油嘴的自润滑衬套，降低日常运维的润滑频次，同时衬套与销轴的硬度差保持在HRC10以上，减少长期往复摆动带来的磨损量。外置缓冲弹簧的刚度经过匹配计算，在活塞杆回缩到末端10mm行程时开始接触限位，提供渐进式的缓冲力，避免收放末端出现刚性撞击损伤结构件。整个结构的所有外露金属件都做了阳极氧化加防腐涂层处理，适配高空高湿、高盐雾的使用环境，紧固件全部采用航空级自锁螺母，防止飞行过程中振动导致的松脱。建模阶段所有配合面都预留了合理的装配间隙，铰接位置的转动自由度完全释放，同时通过限位结构约束多余的窜动，保证作动过程中力的传递路径始终沿活塞杆轴线方向，避免侧向载荷对筒身密封件造成偏磨。
