小型气垫船原理演示结构设计

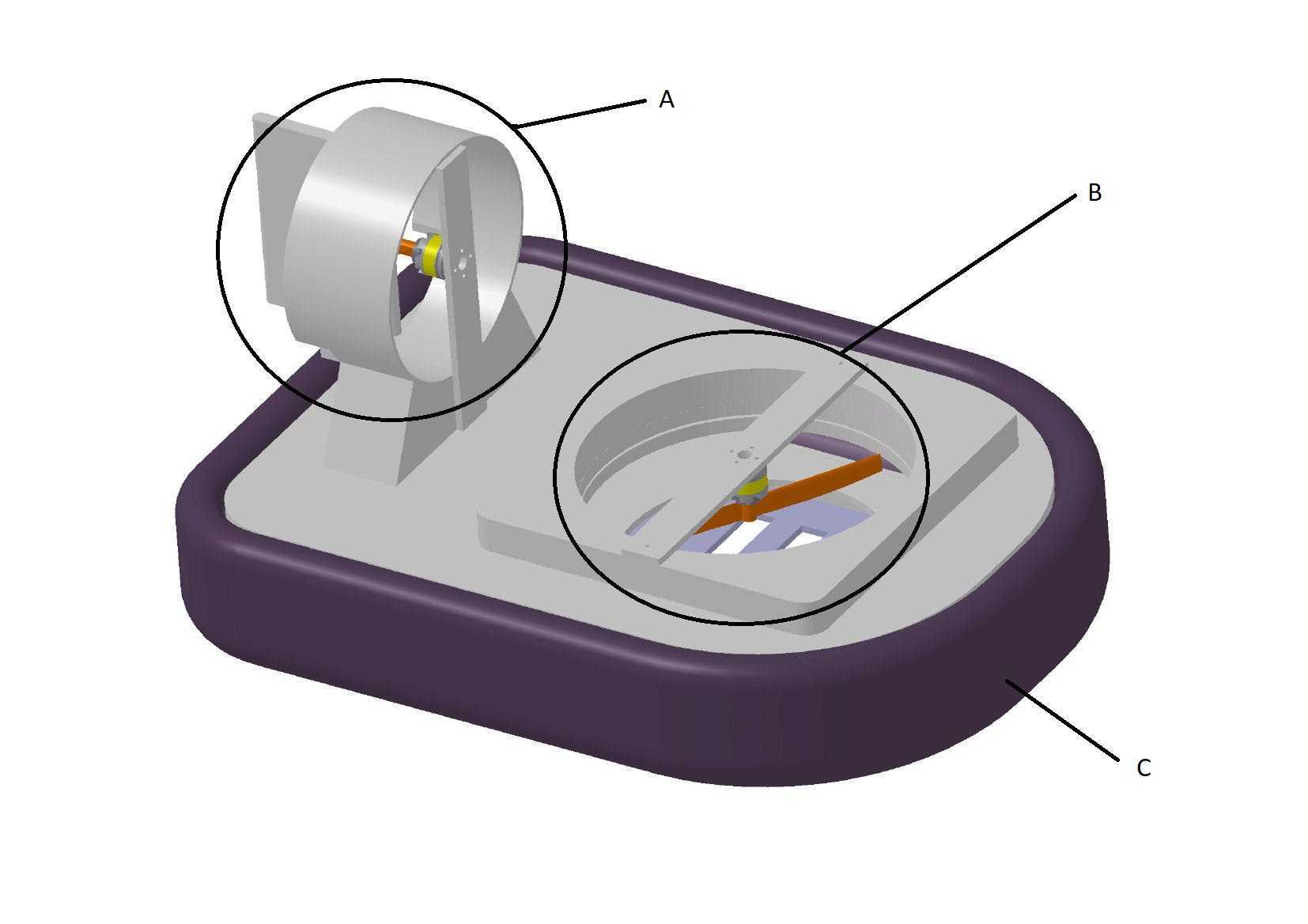

这套小型气垫船结构，核心面向高校流体力学实验、青少年科创教学场景设计，可直观演示气垫悬浮、推力推进的完整工作逻辑，也可作为小型水面航行器研发的原理验证载体。整套结构分为三个核心功能区段，上部的涵道推进单元采用环形导流罩包裹轴流风轮的设计，导流罩内壁做了顺滑的圆弧过渡，能够减少风轮运转时的气流紊流损失，将轴向出风效率提升15%以上，风轮与驱动轴的连接采用快拆式轴套结构，方便实验过程中更换不同叶型的风轮，对比不同桨叶参数下的推力差异。中部的气垫生成腔体采用下沉式环形气室设计，气室外缘与底部柔性围裙的安装面做了整圈的密封压边结构，围裙采用耐折的柔性材质，充气后能够贴合不平整的接触面，减少气垫压力泄漏，气室内部设置了导流筋板，能够将充入的气流均匀分散到整个气室截面，避免局部压力不均导致的船体倾斜。下部的船体基座采用圆角过渡的椭圆形轮廓，长轴方向沿航行方向布置，能够减少航行时的侧面空气阻力，基座底部边缘做了15度的内倾倒角，可在气垫泄压时引导气流向船体下方汇聚，快速重建悬浮压力。整套结构的安装边界控制在长320mm、宽210mm、高180mm范围内，所有部件的连接孔位均采用标准M3螺纹规格，方便使用者加装传感器、控制模块拓展功能，比如加装气压传感器可实时监测气室压力变化，加装拉力传感器可测量不同转速下的推进推力。设计过程中特意将两个核心功能单元的驱动做了独立分舱，推进风轮和气垫供气风轮分别由独立的动力源驱动，可单独调节转速，方便实验时分别验证气垫悬浮压力、推进推力两个参数对航行性能的影响，避免单动力源带来的参数耦合问题。气室上方的舱盖采用透明材质设计，可直接观察内部气流导流结构的工作状态，也方便在教学演示时讲解气垫生成的原理。船体基座的上部预留了通用安装平台，可搭载不同重量的配重块，验证不同载重下的气垫压力阈值、航行阻力变化，适配不同深度的教学实验需求。围裙的安装采用压条加螺丝的固定方式，无需粘接即可完成更换，可快速替换不同厚度、不同材质的围裙，测试不同密封结构的保压效果。涵道推进单元的支架采用角度可调设计，可在正负15度范围内调整出风角度，验证推力矢量对航行方向控制的作用，无需额外加装舵面即可实现转向功能的演示。
