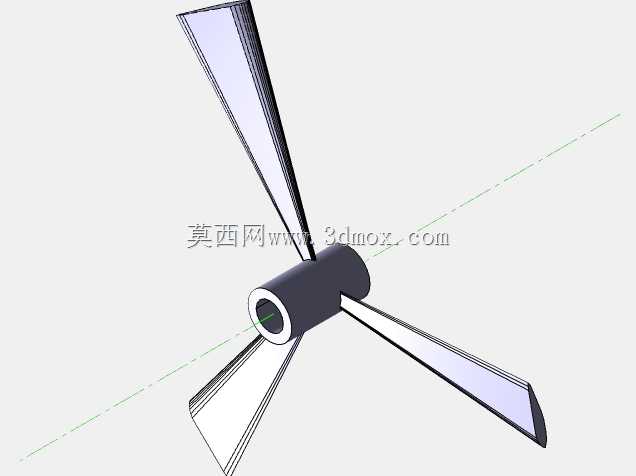

三叶螺旋推进器结构设计

项目分类:通用机械零部件 发布时间:2024-03-26 ID:744229
  • 三叶螺旋推进器结构设计

  在小型水面载具、低空无人飞行器以及部分流体输送设备的动力端设计中,这类三叶结构的推进部件是兼顾推力输出与运行稳定性的常用选型。不同于两叶结构在高转速下容易出现的动平衡余量不足问题,三叶布局的叶片沿轮毂周向呈120度均匀分布,运转过程中每个叶片经过流体扰动区域的时间间隔更短,传递到安装基座的振动幅值能控制在更低区间,尤其是在变工况、负载波动的使用场景下,不会因为单叶受力突变产生明显的扭矩冲击。从结构细节来看,中心的轮毂采用中空轴套设计,内孔的加工精度直接决定了与动力输出轴的配合公差,设计时需要根据配套的轴径尺寸预留合适的配合间隙,同时要在轴套端面预留紧定螺钉的安装位置,避免高速运转时推进部件与传动轴出现相对滑移。

  叶片的翼型截面是整个部件推力效率的核心,从叶根到叶梢的弦长、厚度以及扭转角度都呈渐变分布:靠近轮毂的叶根区域厚度更大,主要承担扭矩传递的结构强度需求,要能承受启动瞬间的最大弯矩,避免长期交变载荷下出现根部疲劳断裂;向叶梢延伸的过程中,叶片厚度逐渐减薄,翼型的攻角也随半径变化做对应调整,保证不同半径位置的叶素在工作转速下都能处于合适的迎角区间,减少流体绕流过程中的紊流损失,提升整体的推进效率。安装边界方面,这类推进部件的轴向尺寸需要匹配动力舱的安装空间,叶片的回转直径要和载具的外壳、导流罩尺寸做适配,既要保证叶片叶梢与周边结构留有足够的安全间隙,避免运转过程中出现剐蹭,也要尽可能利用有限的安装直径扩大叶片做功面积,

  在相同转速下获得更高的推力输出。在实际选型匹配时,还要结合动力源的额定转速、输出扭矩做参数校核:如果配套高转速低扭矩的动力单元,叶片的整体螺距要适当减小,避免启动负载过大导致动力源堵转;如果配套低转速大扭矩的动力单元,可以适当增大螺距,提升单位转速下的流体推进距离。从结构设计的建模逻辑来看,首先要确定轮毂的内外径尺寸、轴向长度,完成中心安装基体的构建,再根据预设的回转直径、叶片数量确定单个叶片的翼型截面分布,通过多截面放样生成叶片的基础曲面,之后对叶根与轮毂的衔接区域做圆角过渡处理,消除应力集中的直角结构,最后完成整体的结构倒角、安装特征添加。这类推进部件的应用场景并不局限于水上船舶,在部分风洞试验的小型动力模型、

  管道内的流体助推装置、甚至是特殊工况下的搅拌设备中,同结构的三叶螺旋部件也有广泛应用,设计时只需要根据使用介质的密度、粘度调整叶片的翼型参数与结构强度冗余,就能适配不同的工况需求。需要注意的是,叶片的表面粗糙度会直接影响流体摩擦阻力,建模过程中要保证叶片型面的曲率连续,避免出现局部的曲面凹陷或者凸起,否则实际运转时会在型面缺陷位置产生局部涡流,不仅会降低推进效率,还会额外增加运转噪音。另外,三叶结构的动平衡调校难度比多叶结构更低,在批量生产过程中,只需要对叶梢位置做少量的去重处理就能达到G2.5级以上的动平衡精度,适合中小批量的加工制造。在安装配合层面,轮毂的端面要与传动轴的轴肩做贴合定位,保证推进部件的回转中心与传动轴的轴线完全重合,哪怕是很小的同轴度偏差,在高转速运转时都会被放大成明显的径向振动,长期运行会加速动力端轴承的磨损,缩短整套动力系统的使用寿命。
