轻型模块化探空火箭结构设计方案

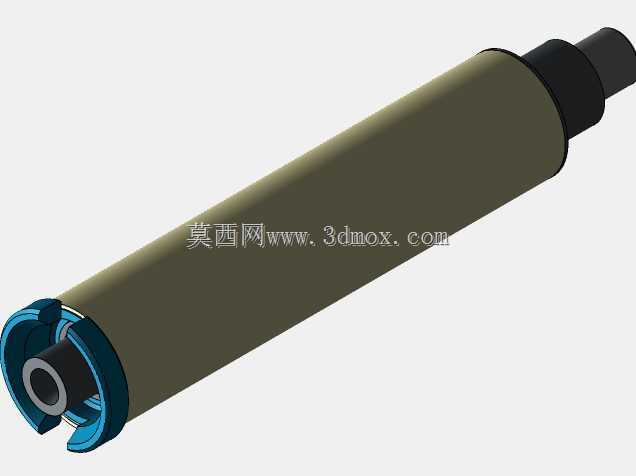

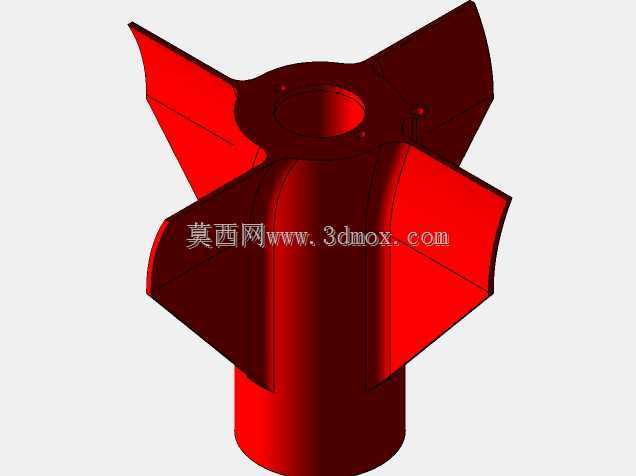

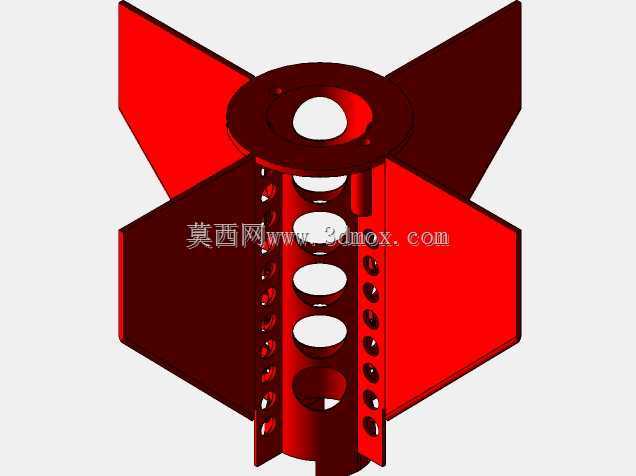

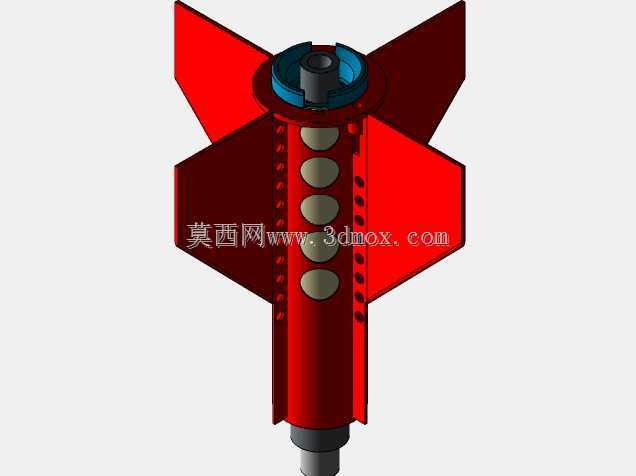

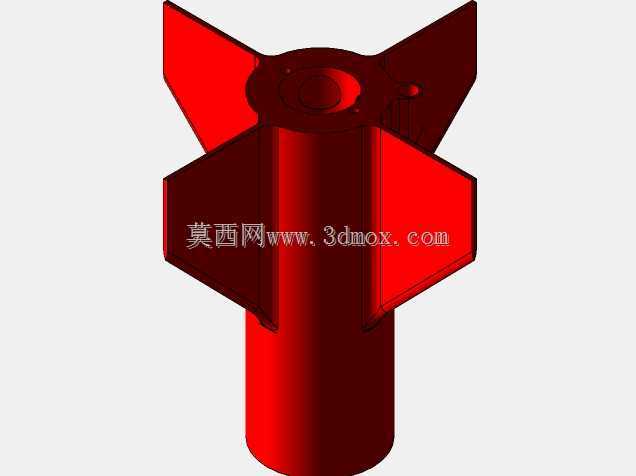

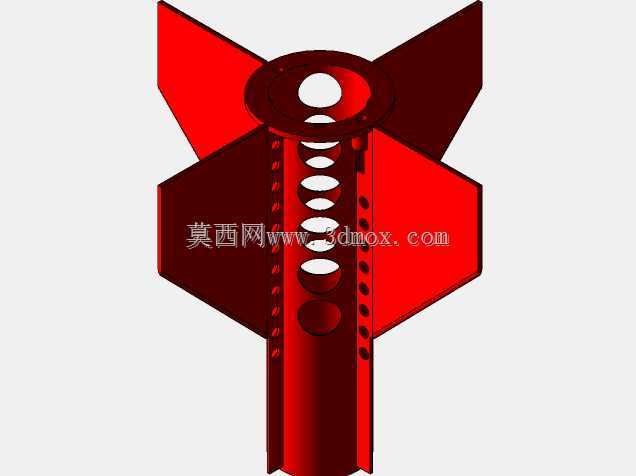

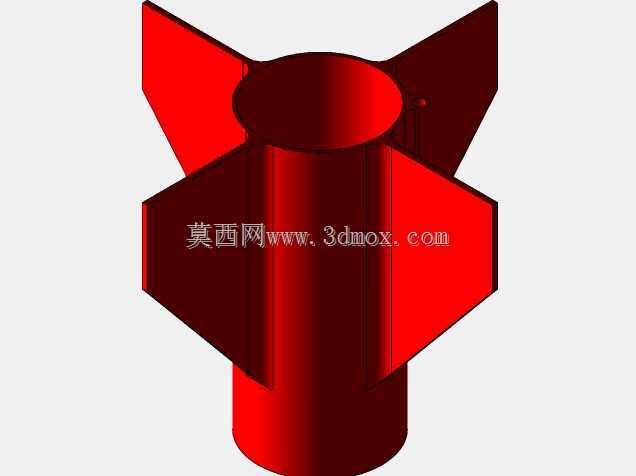

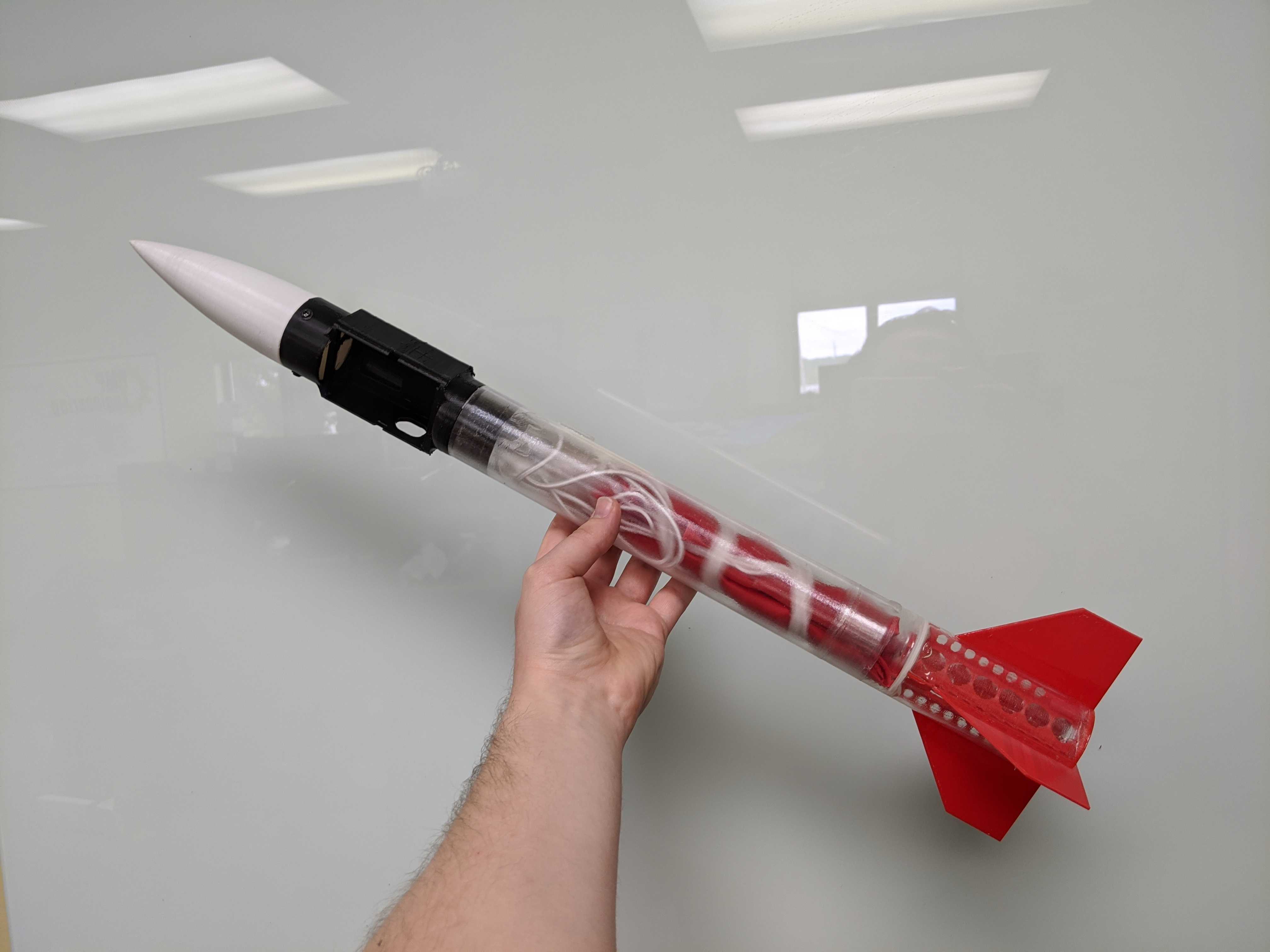

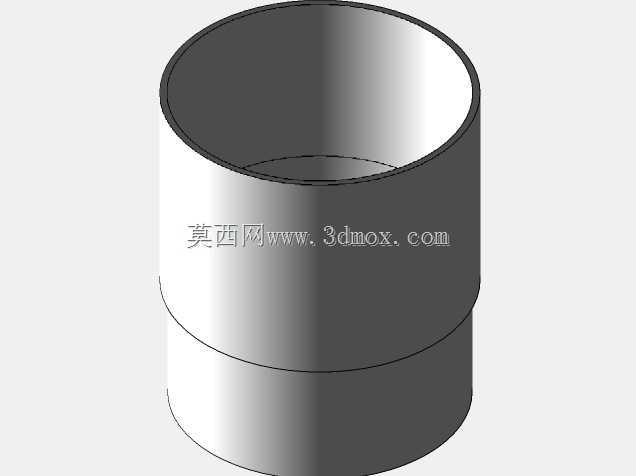

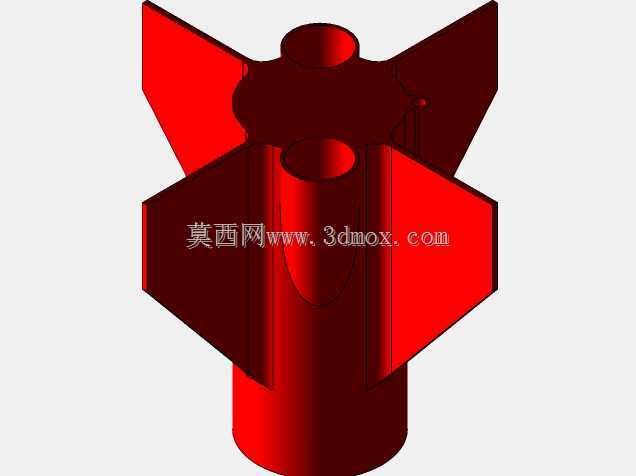

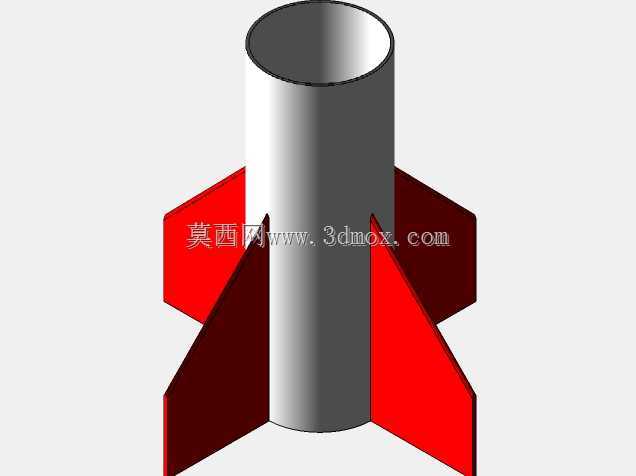

这款轻型模块化火箭的结构设计，核心面向小型探空试验、科普教学演示以及业余航天爱好者的制作场景，整体采用分段拼接的模块化架构，能够根据不同的载荷需求、动力配置快速调整箭体段组合，无需重新制作整体结构，大幅降低了小批量试制与迭代的成本。从结构功能划分来看，箭体从前至后分为锥形弹头段、载荷舱段、动力舱段以及尾翼稳定段，各段之间采用卡扣加胶圈密封的连接形式，既保证了组装后的同轴度误差控制在合理范围，也能在飞行过程中承受轴向的加速度载荷，同时避免高空环境下的水汽侵入舱内损坏搭载的小型传感器或试验元件。设计过程中重点优化了尾翼与箭体连接部位的结构强度，将传统的粘接式尾翼改为卡槽嵌入式固定，配合周向均匀分布的定位凸点，能够让尾翼安装角的误差控制在0.5度以内，有效降低飞行过程中的气动偏航力矩，提升飞行轨迹的稳定性。考虑到3D打印制作的适配性，设计阶段对各部件的壁厚做了梯度优化，弹头段采用渐变壁厚设计，尖端位置壁厚较薄以降低头部重量，靠近连接端的位置逐步增加壁厚来提升连接刚性，避免着陆冲击时出现弹头碎裂的问题；动力舱段预留了标准的发动机安装卡位，能够适配主流的小型固体火箭发动机尺寸，舱壁上开设的对称走线槽可以方便布设点火线路与回收装置的触发线路，无需额外在箭体上打孔破坏结构完整性。尾翼采用后掠翼型设计，翼面厚度从根部到翼尖逐步减薄，在保证结构刚度的前提下尽可能降低飞行时的空气阻力，翼根位置的加强筋结构与箭体一体成型，能够承受飞行过程中最大30g的横向过载，不会出现翼面变形或脱落的问题。整体箭体的外径控制在统一尺寸，各模块的连接接口做了通用化设计，不同功能的舱段可以互换位置，比如可以将载荷舱调整到靠近尾部的位置适配重心配平需求，也可以延长动力舱段来搭载更大推力的发动机，适配不同高度的探空试验需求。安装边界上，各段的连接止口长度做了统一规范，拼接后不会出现突出的台阶破坏气动外形，箭体整体的重心位置设计在弹头方向距全箭长度三分之一的位置，符合无控火箭的静稳定设计要求，不需要额外增加配重就能保证飞行姿态稳定。回收装置的安装空间预留于载荷舱与动力舱之间的过渡段，能够容纳常规的降落伞与弹射装置，舱段上预设的弹射口盖采用薄弱点设计，在弹射触发时能够顺利打开，不会卡滞影响回收流程。
