航空航天用ULA支架DT-3结构件

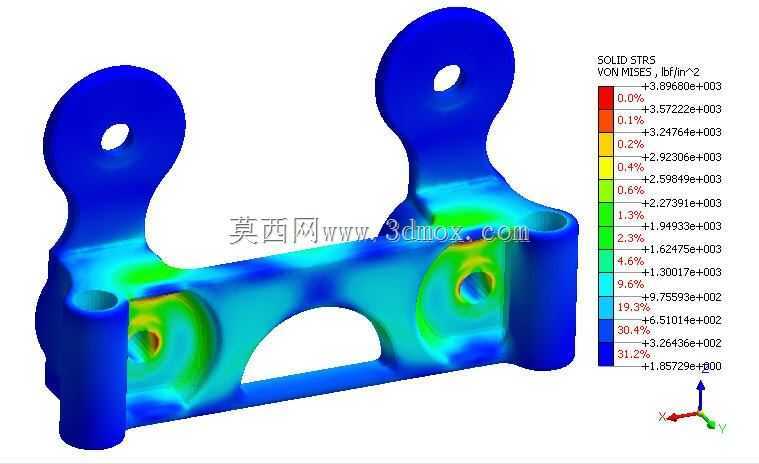

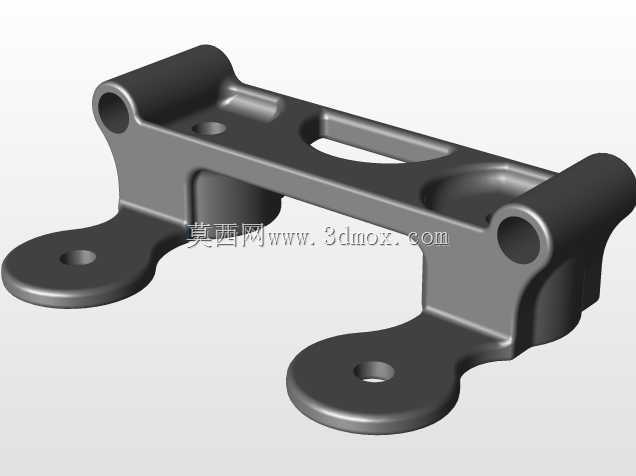

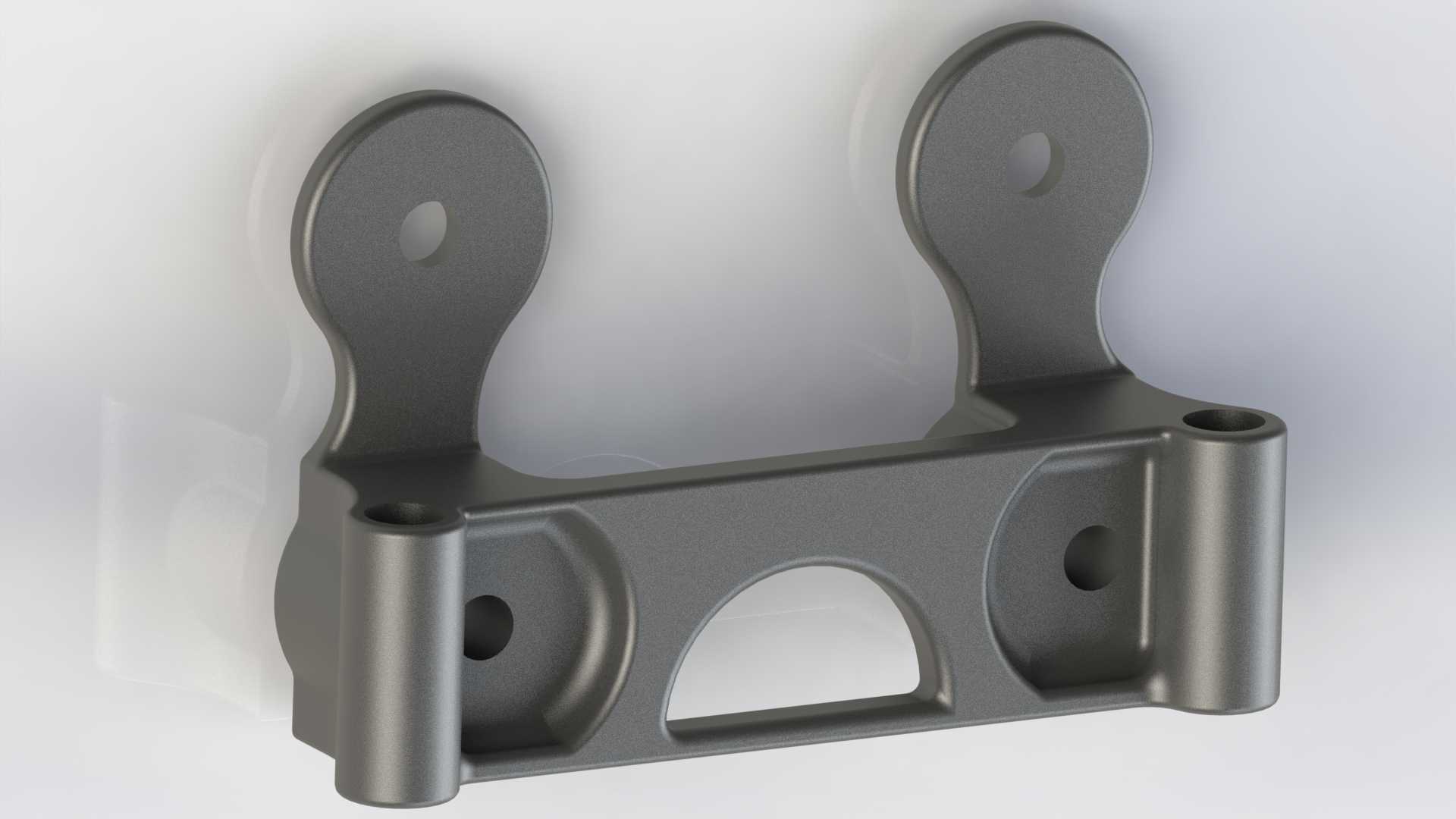

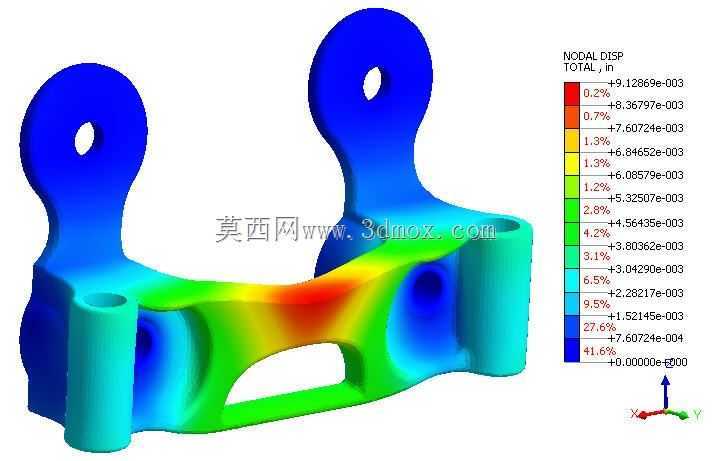

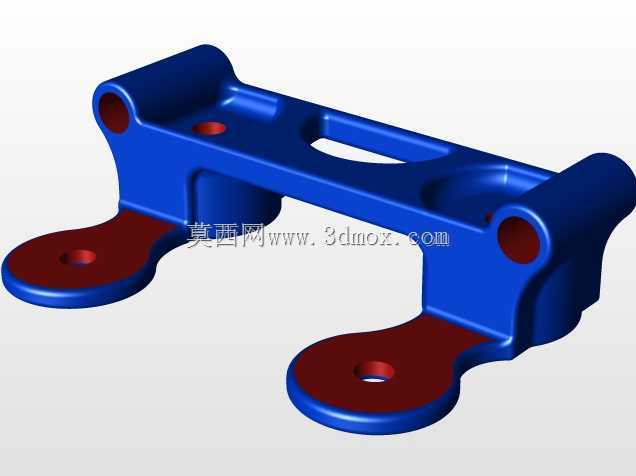

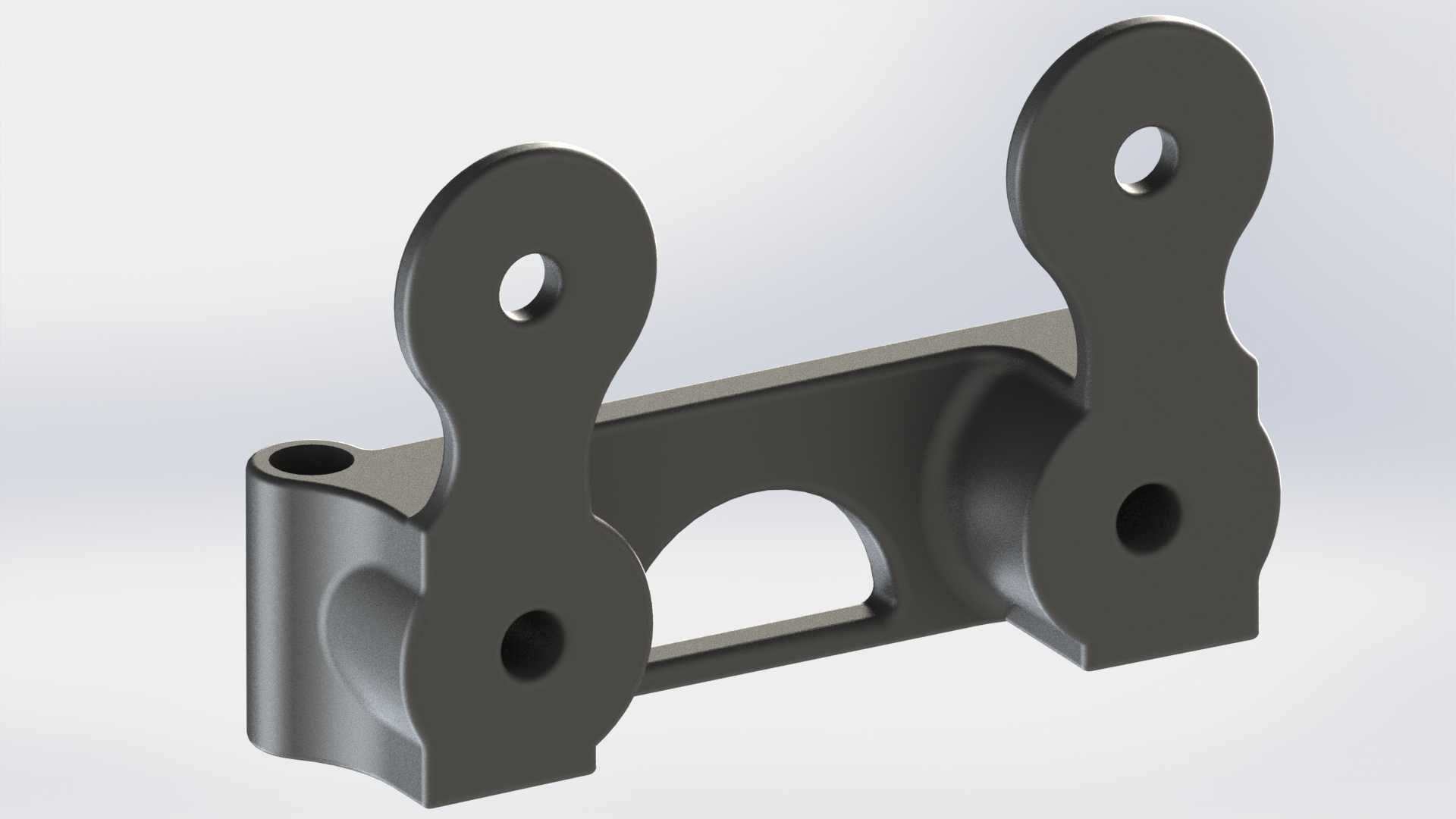

这款支架主要面向航空航天类载荷连接场景使用，可作为小型机载设备、管线集成模块与主承力结构之间的过渡连接载体，在实际装机场景中，需要同时承担垂直方向的静载荷、飞行过程中的交变振动载荷，以及瞬时过载带来的冲击载荷，对结构的强度冗余、应力分布均匀性有较高要求。从结构设计逻辑来看，该支架采用对称式双吊耳布局，上部两个带孔耳片作为与上级结构的铰接连接端，孔位周边做了加厚凸台处理，避免螺栓预紧力造成局部应力集中；下部两侧的柱状凸台设置同轴安装孔，用于固定待搭载的功能模块，中间横梁部分做了大面积的镂空减重设计，在不降低整体抗弯截面模量的前提下，尽可能削减非承力区域的材料余量，适配航空航天场景对零件自重的严苛要求。设计过程中针对螺栓孔周边的边缘距离做了针对性优化，靠近支架中心区域的螺栓孔，孔边到零件外缘的最小距离保持为螺栓孔径的两倍，该尺寸沿零件厚度方向全程保持一致，避免出现截面突变带来的应力断层；远离中心的外侧螺栓孔，孔边最小边缘距离控制为螺栓孔径的0.75倍，在保证连接强度的前提下进一步压缩零件的整体外轮廓尺寸，减少安装时所占用的空间边界。从安装适配性来看，支架上部两个吊耳的孔位同轴度、下部两个安装凸台的孔位平行度都做了公差约束，安装时无需额外修配即可完成对位，铰接端的耳片内孔可适配标准规格的铰接销轴，下部安装孔可匹配常用规格的内六角螺栓，能直接适配现有标准件库的紧固件选型，不需要单独定制非标连接件。结构强度层面通过有限元仿真完成了多工况校核，在垂直方向施加额定极限载荷的工况下，零件最大应力出现在横梁与吊耳的过渡圆角处，应力值远低于所选金属材料的屈服强度，留有足够的安全余量，可满足长期交变载荷下的使用需求，不会出现疲劳开裂、塑性变形等失效问题。整体外形采用一体化铣削成型的结构设计，没有多余的拼接焊缝，避免了焊接缺陷带来的强度短板，所有棱边都做了圆角过渡处理，既可以减少安装过程中的锐边划伤风险，也能进一步降低应力集中系数，提升零件的疲劳寿命。
