双口RJ45网络数据插座面板结构设计

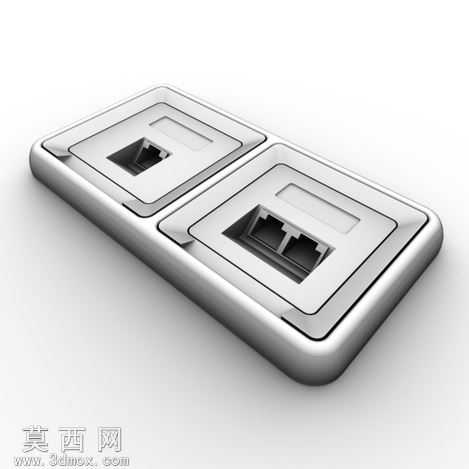

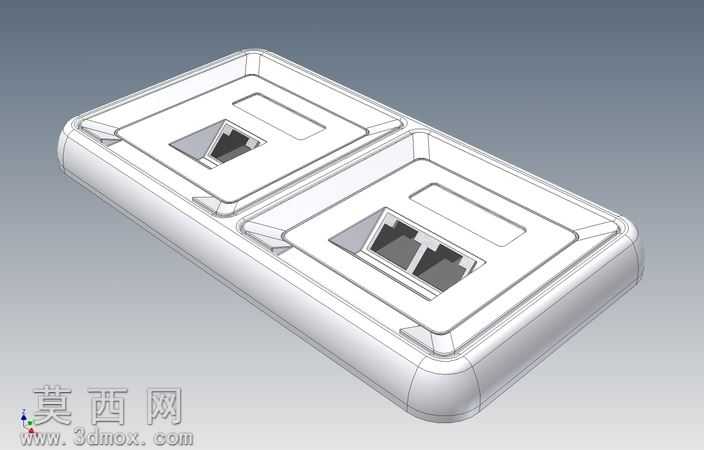

本作品为双数据RJ45插座面板的三维结构设计，建模过程中以实际民用弱电布线场景的安装需求为核心依据，首先通过基准面绘制确定面板的整体外轮廓尺寸，采用圆角矩形的主体造型，边缘做R角过渡处理，既避免安装使用过程中的锐边划伤风险，也契合常规墙面插座的外观审美习惯。建模阶段对面板的分层结构做了精细化还原：表层为装饰面壳，预留两个对称布置的RJ45接口避让窗口，窗口周边设计有卡扣定位筋位，用于固定内部的网络模块卡座，筋位的尺寸公差经过反复校验，确保与标准RJ45模块实现过盈配合，无需额外螺丝固定即可完成组装，提升生产装配效率。面板背部设计有预埋的安装柱与走线槽，安装柱对应标准86型底盒的螺丝孔位，走线槽预留足够空间容纳网线弯折半径，避免网线过度弯折导致的线芯断裂、信号衰减问题。材质渲染阶段，面板主体采用哑光乳白色ABS工程塑料材质，调整材质的粗糙度参数模拟真实塑料的磨砂质感，避免强光下的反光干扰；接口内部的金属弹片部分采用镀镍金属材质，添加轻微的反射效果还原金属件的光泽特性，卡扣与筋位部分做了细微的脱模斜度处理，完全符合注塑生产的工艺要求，避免生产过程中出现粘模、顶白等缺陷。设计过程中重点考量了双接口的间距合理性，确保两个水晶头插入后不会出现互相干涉的情况，同时面板表面的标识区域做了浅凹槽设计，可粘贴网络端口标识标签方便后期运维识别，整体结构紧凑合理，兼顾了安装实用性、生产工艺性与外观协调性，可直接用于弱电布线产品的结构参考、注塑开模验证以及相关教学演示场景。
