AEG款2kW嵌入式吊顶暖风机三维设计

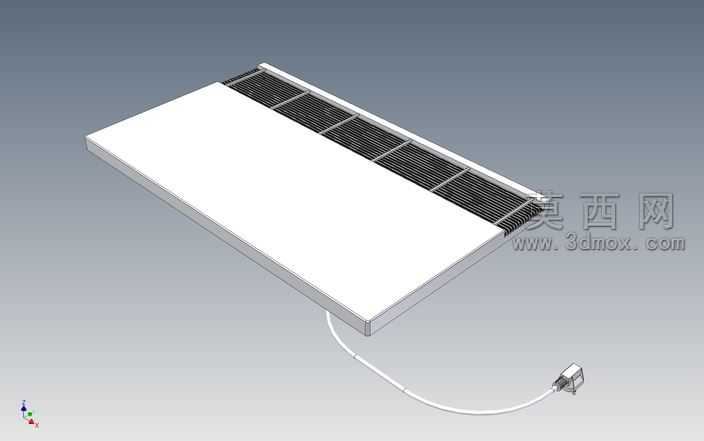

本模型为2kW功率的AEG款嵌入式吊顶暖风机，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循薄型嵌入式设备的尺寸规范，将整机厚度控制在适配常规吊顶夹层的范围内，保证安装后与吊顶平面齐平不突兀。模型主体分为面板模块、换热出风模块、接线控制模块三个核心部分，面板部分采用哑光白色材质模拟实际产品的喷塑金属面板质感，边缘做微小圆角处理避免锐边，贴合家装吊顶的简约视觉需求；面板后侧平行排布四组格栅式出风结构，格栅片做等距阵列排布，建模时精准控制格栅的倾斜角度，既保证出风顺畅无遮挡，又能从视觉上遮挡内部换热结构，兼顾功能性与美观性。换热区域的翅片结构采用细密阵列特征还原，还原电暖风机的换热组件形态，翅片与内部加热模块的装配间隙做了合理预留，符合实际产品的装配逻辑。设备侧端引出的供电连接线采用扫掠特征完成柔性线缆建模，线缆末端的接线端子做了细节还原，包括端子的卡扣结构、接线柱形态，还原实际安装时的接线部件形态。渲染阶段采用柔和的顶光配合侧方补光，模拟室内吊顶下的光照环境，白色面板的材质反射率调整为低哑光参数，格栅部分采用深灰色哑光塑料材质，线缆部分采用白色柔性PVC材质，不同部件的材质质感区分清晰，能够直观呈现产品的实际外观效果。设计过程中重点考量嵌入式安装的适配性，整机外轮廓做规整的长方体处理，边缘预留安装卡扣的装配位，方便实际生产时与吊顶龙骨固定；出风方向沿面板长边平行排布，能够实现沿吊顶下方的大范围广角送风，避免直吹人体带来的不适感，2kW的功率配置适配小型卫浴、办公隔间等小面积空间的采暖需求，整体结构紧凑无冗余部件，模型的各零件可单独拆分，能够直接用于后续的结构校核、安装模拟以及产品渲染展示使用。
