航空航天用ULA连接支架结构设计

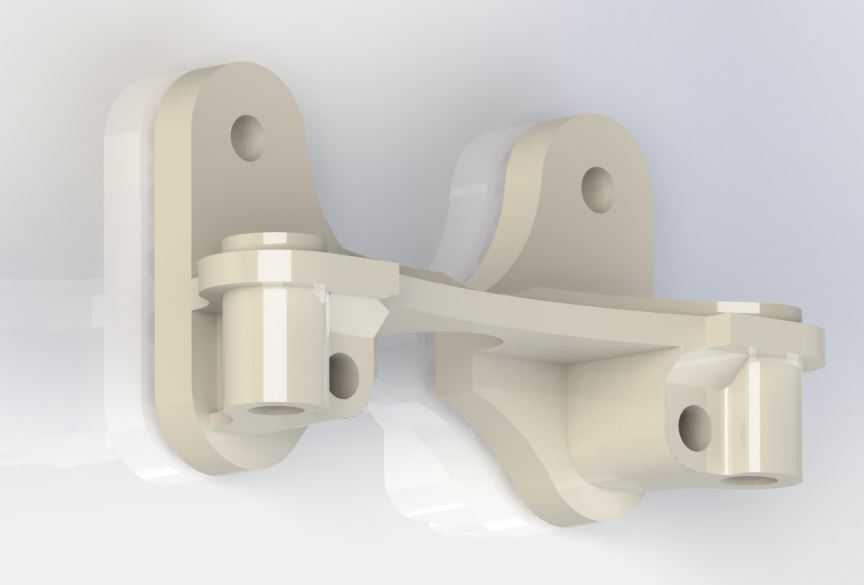

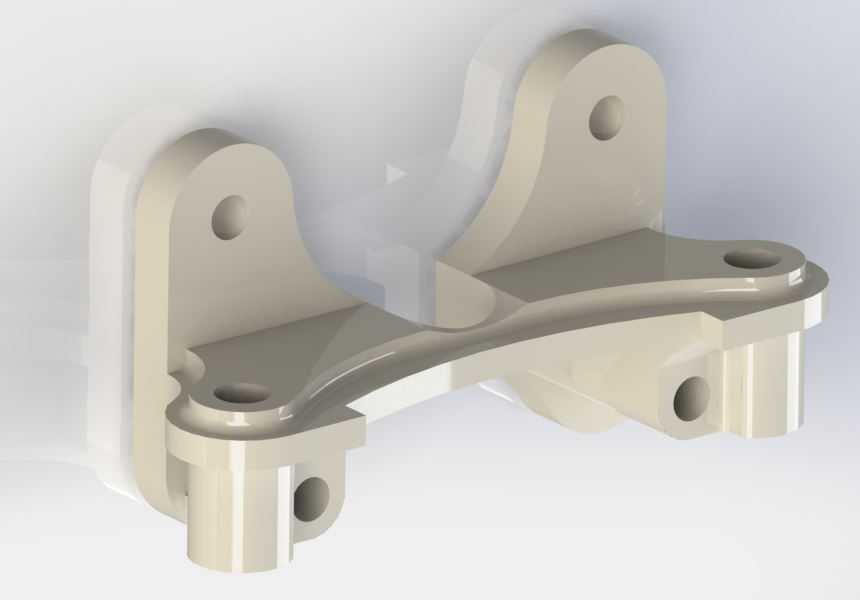

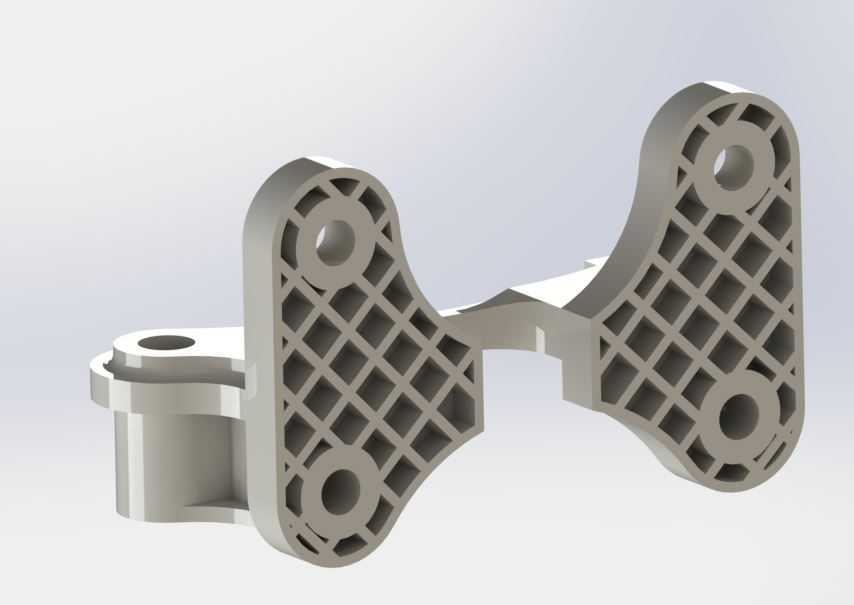

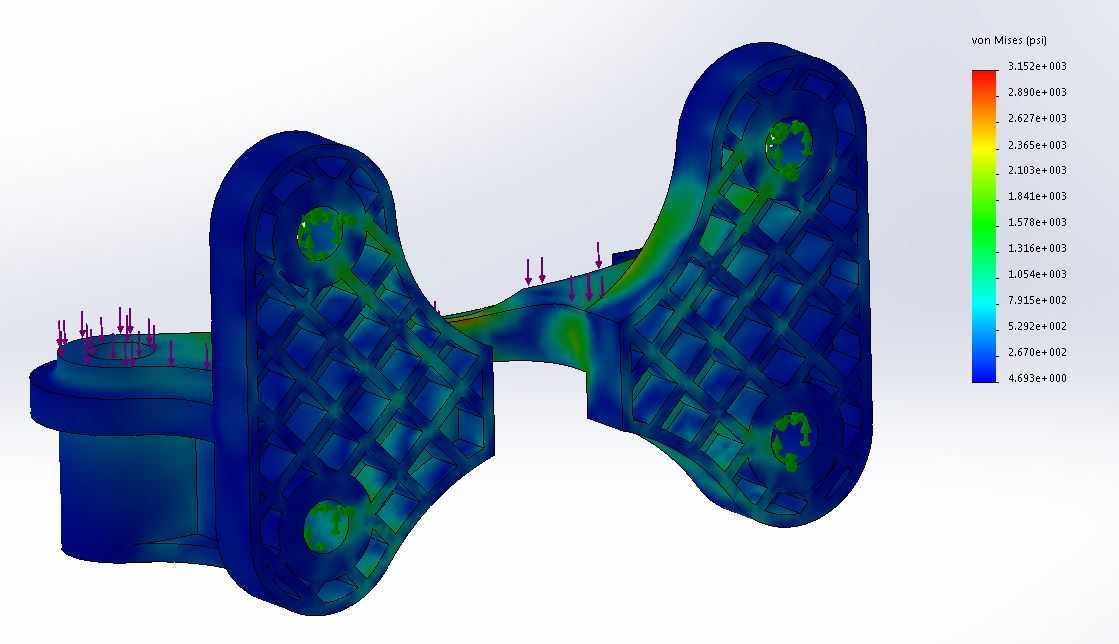

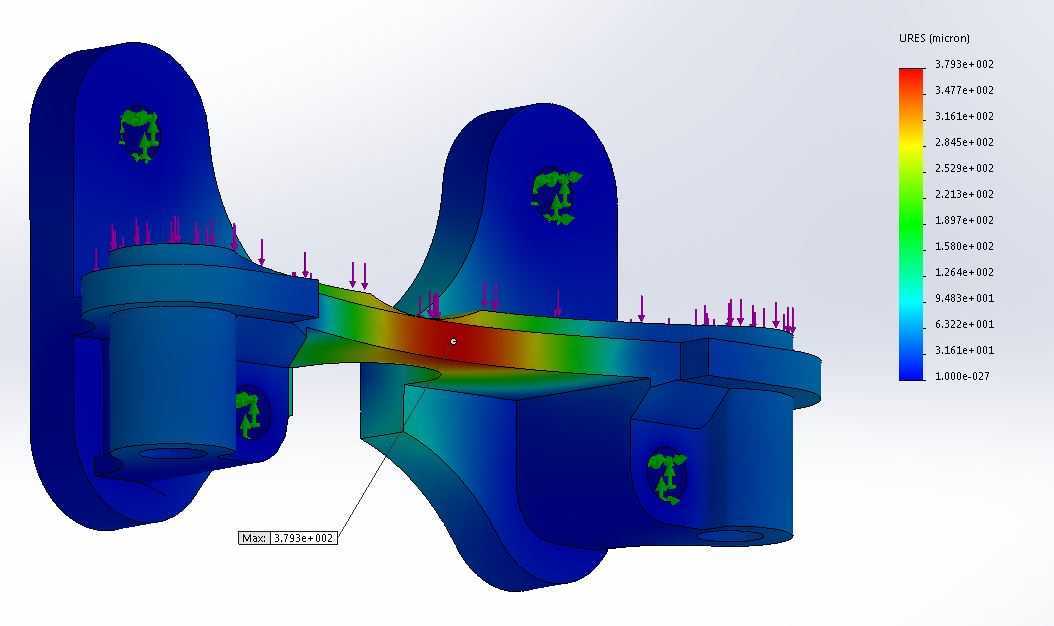

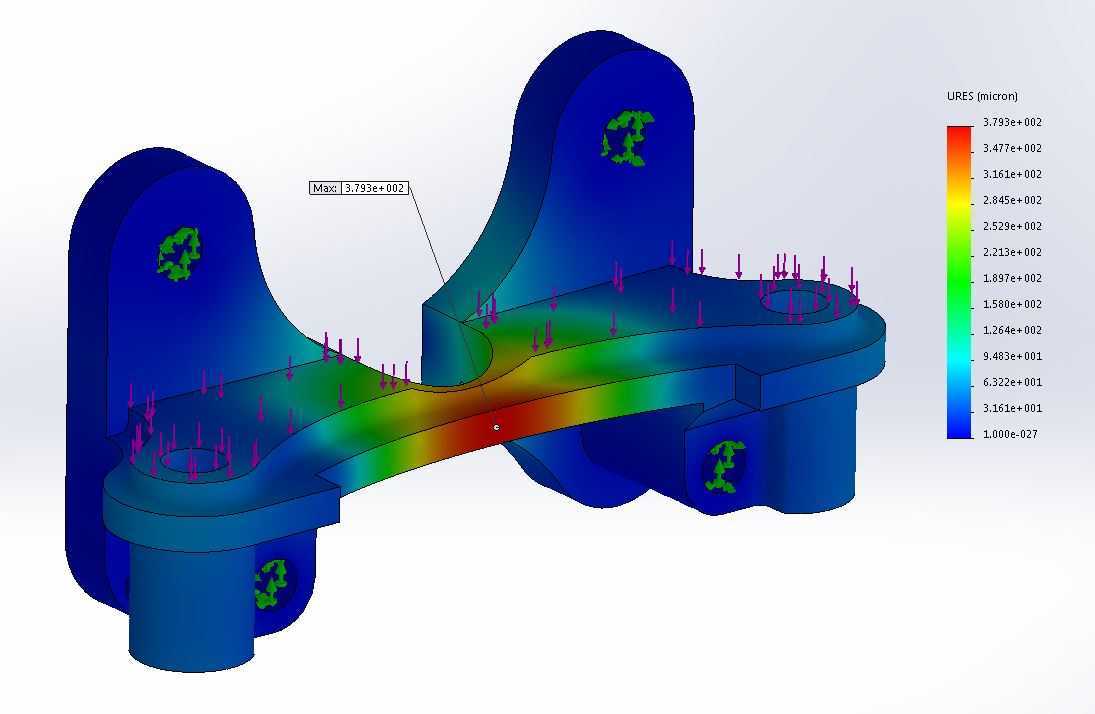

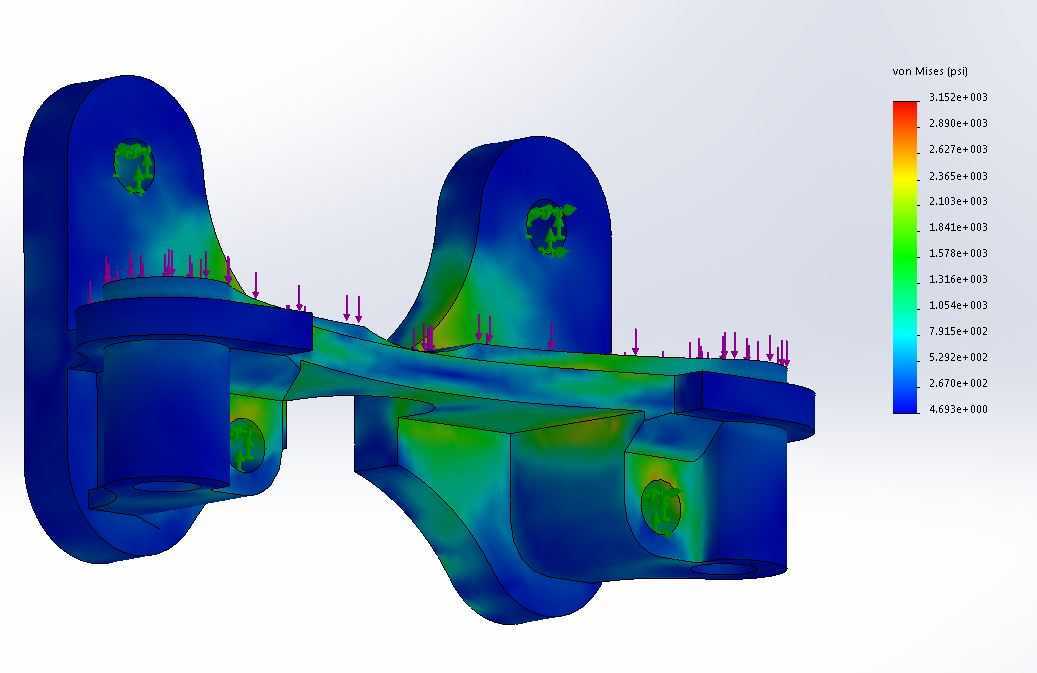

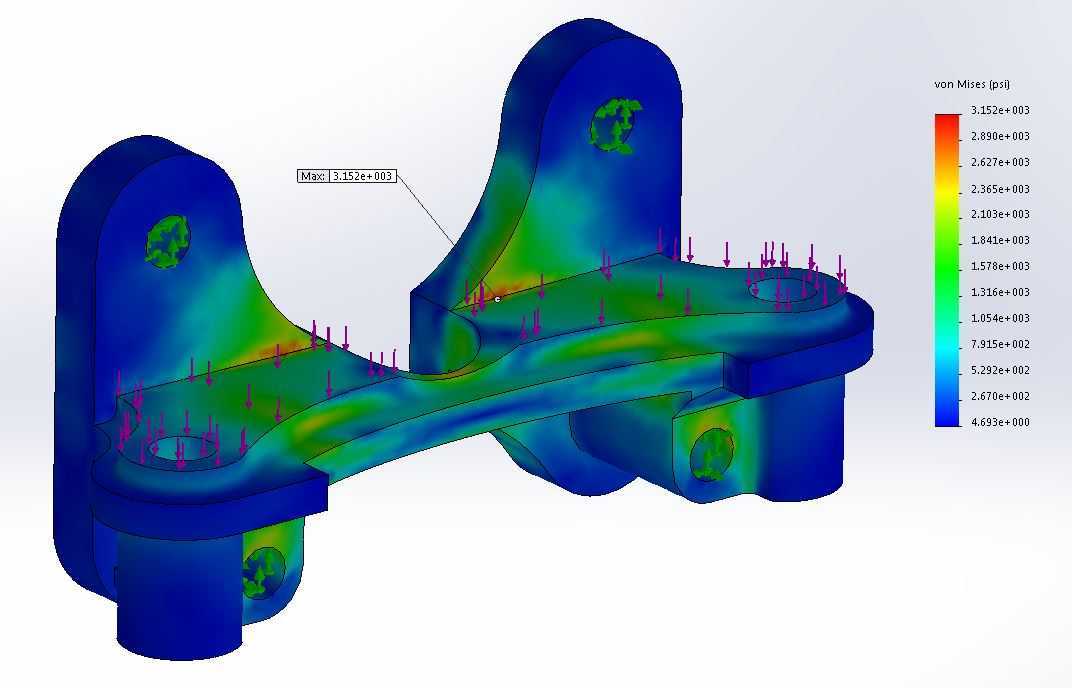

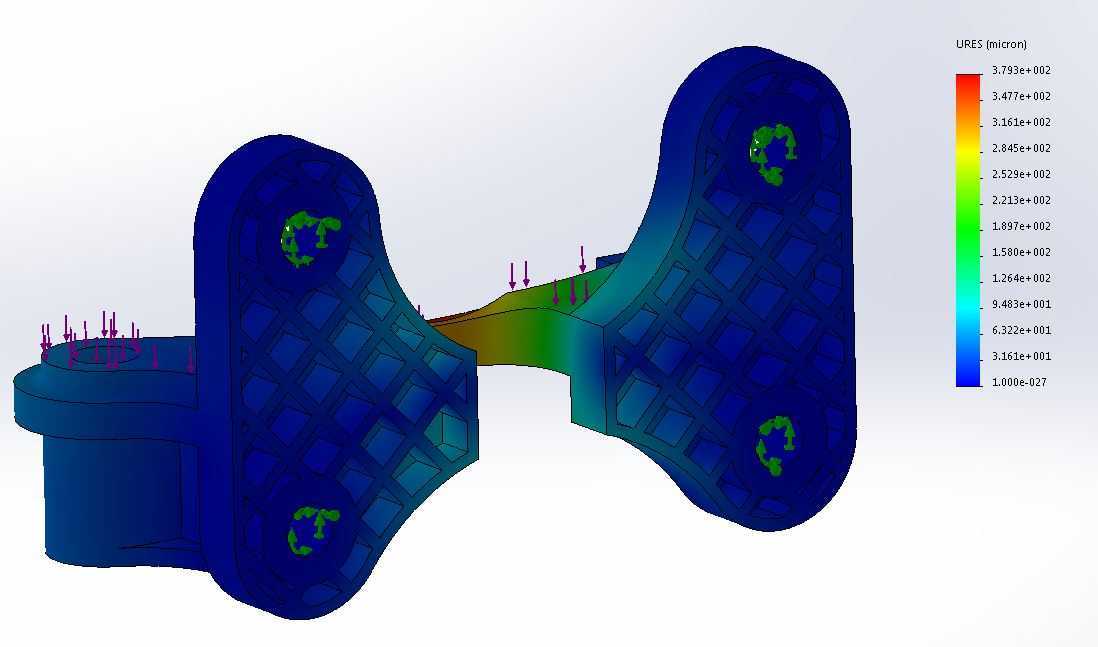

这款连接支架主要面向航空航天领域的机载设备安装场景，用于在舱内狭窄安装空间内完成多组管路、线缆束与机载小型功能模块的位置固定，同时承担设备运行过程中的振动载荷传递与结构限位作用，避免机载部件在飞行工况的交变振动、加速度冲击下出现位移松脱问题。从结构设计逻辑来看，支架采用双侧带安装耳的一体式构型，两个向上延伸的立耳分别开设同轴定位孔，可通过销轴与舱体预装的固定基座形成铰接式连接，这种铰接设计能够抵消部分安装面的形位公差，降低装配过程中对安装孔位同轴度的精度要求，同时在设备承受侧向冲击时，允许微小的转动位移来释放局部应力，避免支架根部出现应力集中断裂。支架底部的平面安装区域设置了多组不同孔径的安装孔位，分别对应不同规格的被固定部件，孔位的排布经过载荷路径优化，让每个固定点承受的载荷能够顺着支架的加强筋结构顺畅传递到主连接耳处，不会在局部薄壁区域形成应力死区。支架的整体轮廓完全适配机载安装位的边界约束，整体厚度控制在紧凑区间，不会占用过多舱内宝贵的安装空间，边缘全部做了圆角过渡处理，既避免锐边在装配过程中划伤操作人员或线缆外层，也能减少应力集中系数，提升结构的疲劳寿命。材质选用Ultem高性能工程塑料，这种材料具备优异的比强度与耐温性能，在航空工况的宽温度区间内能够保持稳定的力学性能，同时自身重量远低于同结构强度的金属支架，能够有效降低机载结构的整体重量，符合航空航天领域的轻量化设计要求。在受力设计上，支架针对固定点位的分布载荷做了针对性的结构加强，在立耳与底板的连接位置设置了渐变式的加强筋，筋条的厚度从根部到端部逐步收窄，在保证结构刚度的前提下尽可能去除冗余材料，让整体重量控制在最优区间。安装边界方面，支架的两个主连接耳的孔距、孔径都匹配标准航空销轴的尺寸规格，底部各安装孔的位置公差满足机载设备的通用安装标准，不需要额外做定制化的转接件就可以直接完成装配，能够大幅缩短现场安装的调试周期。支架的下部还设置了侧向的凸台安装位，可用于固定小型的传感元件或线缆固定卡扣，实现一个支架同时完成多类部件的集成固定，减少舱内需要单独布置的支架数量，进一步优化舱内的布局整洁度，降低整体装配的复杂度。
