基于材料力学的梁结构弯曲变形仿真分析案例

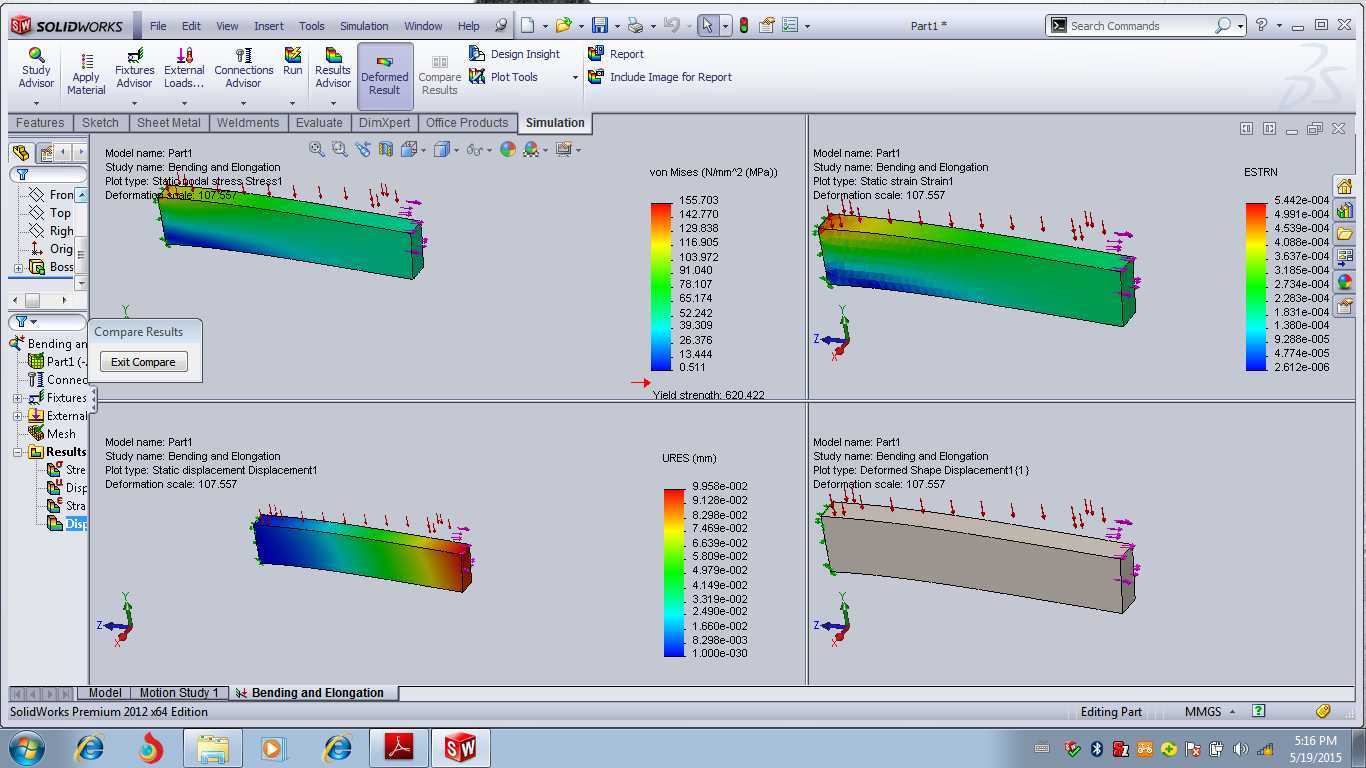

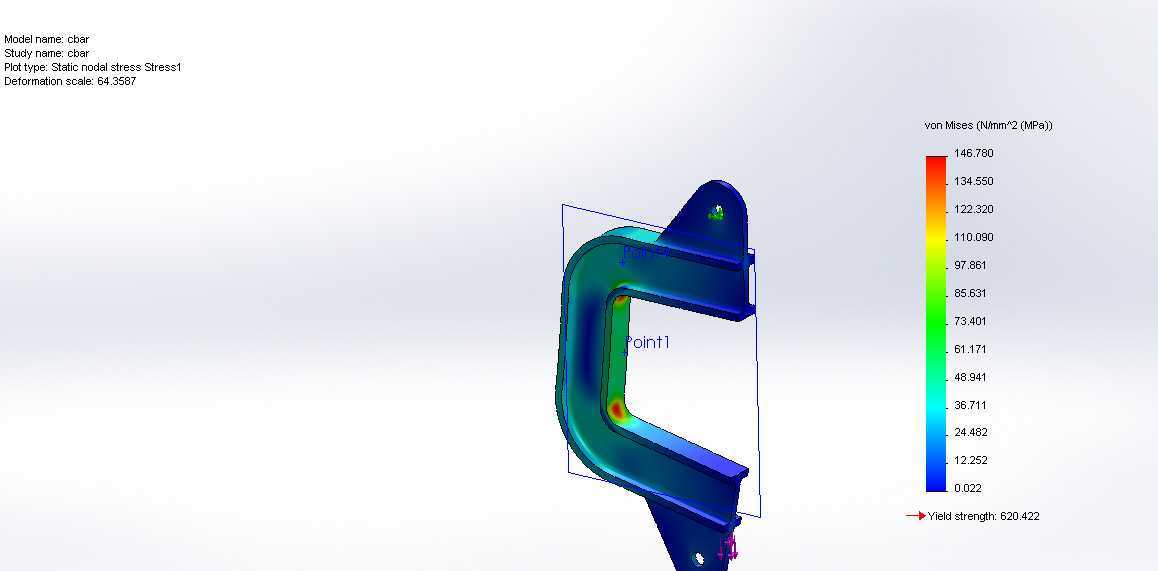

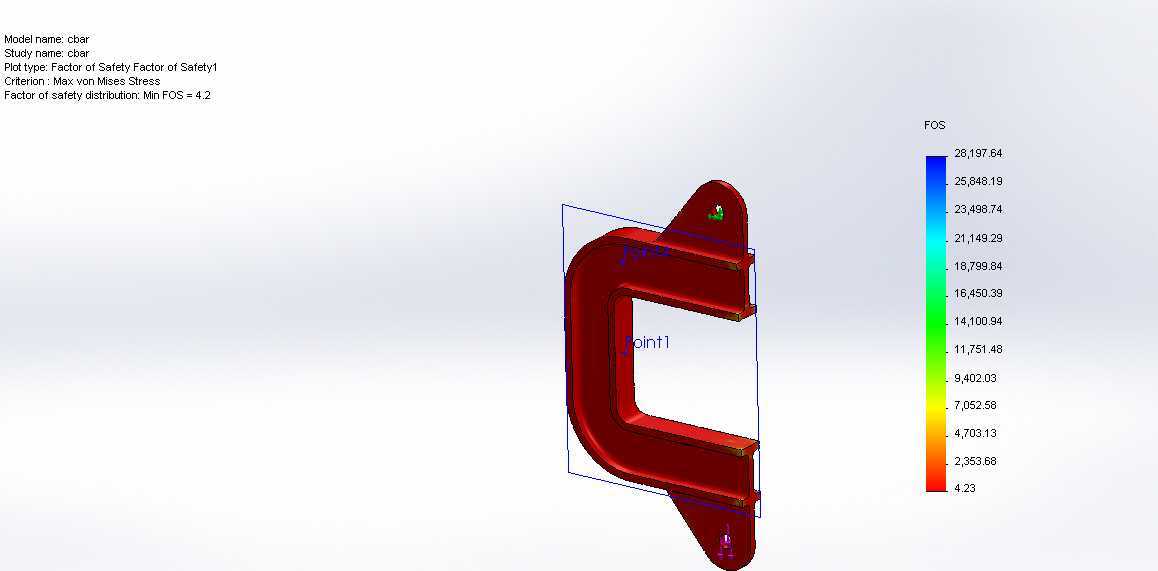

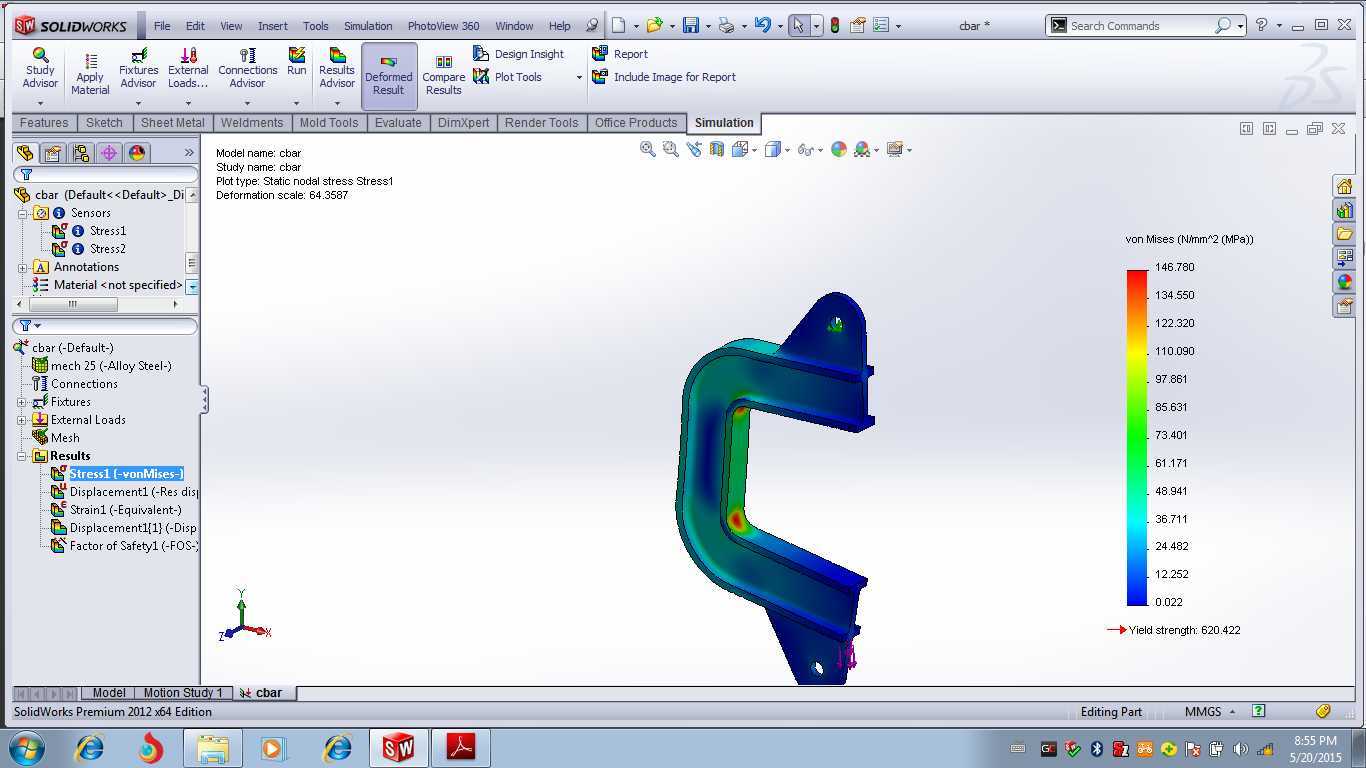

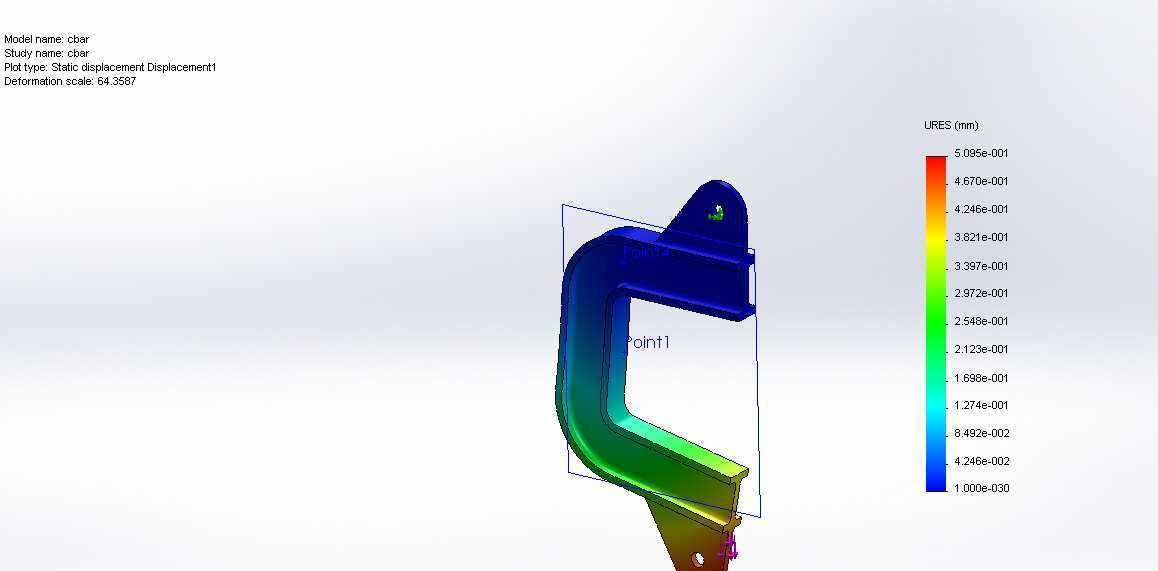

在通用机械结构设计环节，梁类承载构件的力学性能校核是整机可靠性验证的核心步骤，这类构件广泛应用于设备机架、承重横梁、支撑臂等场景，其变形量与应力分布直接决定设备运行精度、承载寿命与使用安全性。本次仿真分析针对典型矩形截面简支梁展开，模拟实际工况下均布载荷作用的受力状态，还原构件从载荷施加到变形响应的完整力学过程。从设计思路来看，仿真前先明确构件的约束边界：两端采用固定铰支约束，限制三个方向的平动自由度，保留绕轴向的转动自由度，完全匹配实际安装中梁体两端通过铰接座与机架连接的装配状态，避免过约束导致的仿真结果失真。载荷施加参考实际工况中设备自重、工件承重叠加的均布载荷特性，将载荷均匀分布于梁体上表面，还原真实受力场景，而非采用简化的集中载荷，保证仿真结果与实际受力状态的贴合度。仿真过程中分别输出了应力分布云图、合位移变形云图、应变分布结果，可直观观测到梁体在均布载荷下的最大应力出现在梁体中段上下表面，最大变形量出现在梁体跨中位置，与材料力学中简支梁弯曲变形的理论计算结果形成对照，可用于验证理论计算的准确性，也能为结构优化提供数据支撑。从安装边界来看，该类梁构件在实际装配时，两端铰接座的安装平面度需控制在合理范围内，避免附加安装应力导致梁体实际受力状态与仿真结果出现偏差；梁体的截面尺寸设计需结合仿真得到的最大应力值，匹配对应材料的屈服强度，预留足够的安全系数，同时跨中变形量需满足设备运行的精度要求，避免因变形过大导致关联部件出现卡滞、磨损加剧等问题。这类仿真分析可在结构设计阶段提前预判构件的力学薄弱点，无需制作物理样机即可完成多工况下的性能验证，大幅缩短结构迭代周期，降低试制成本，对于机架类、支撑类结构的设计优化具备实际参考价值，也可作为材料力学理论学习的具象化案例，帮助设计人员理解弯曲变形、应力分布的实际表现形式，打通理论计算与工程应用之间的认知壁垒。
