美铝合金襟翼支撑连接结构件

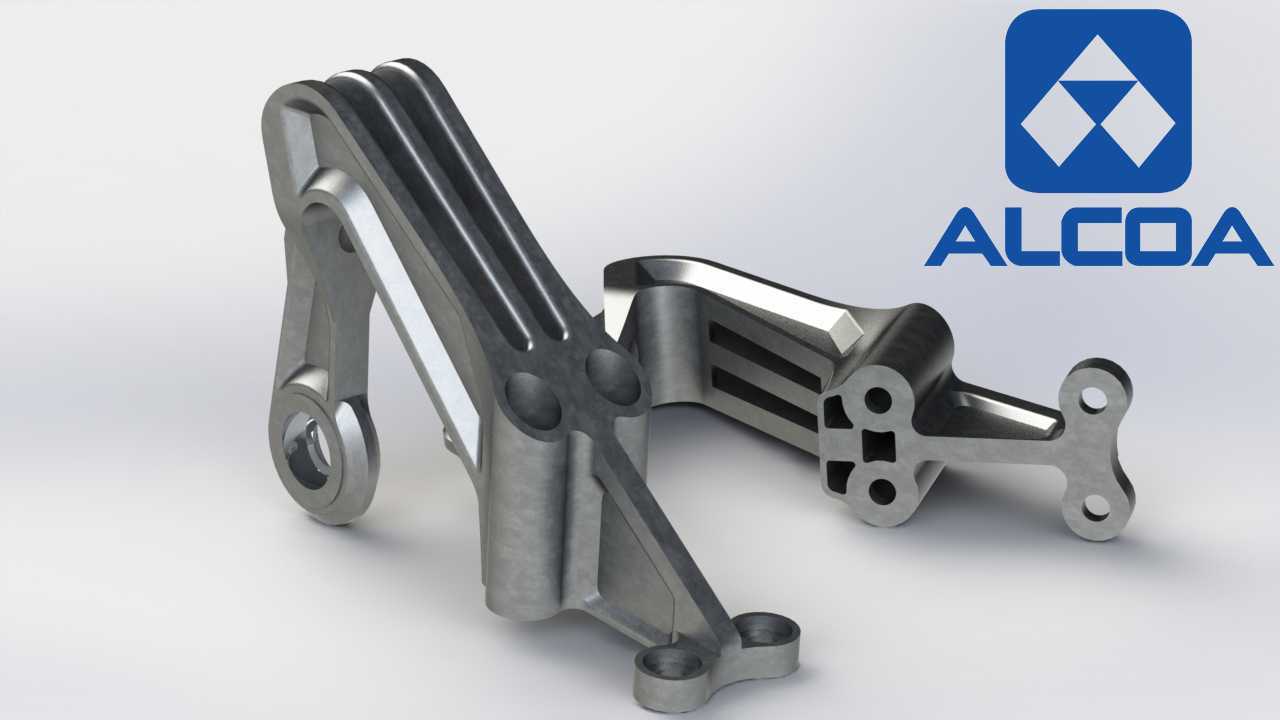

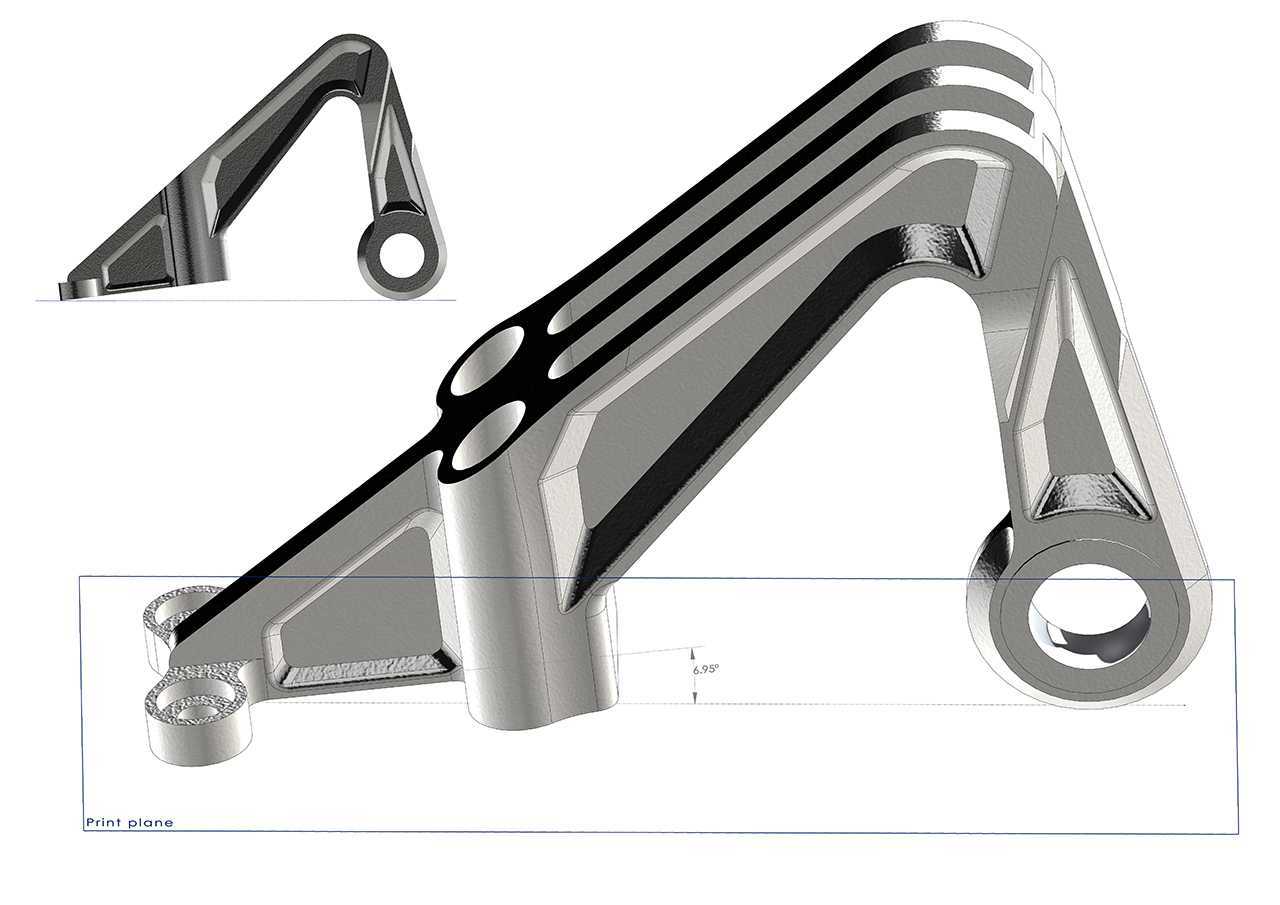

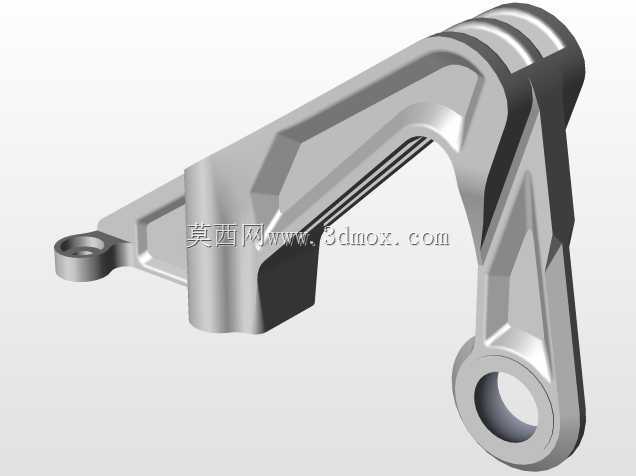

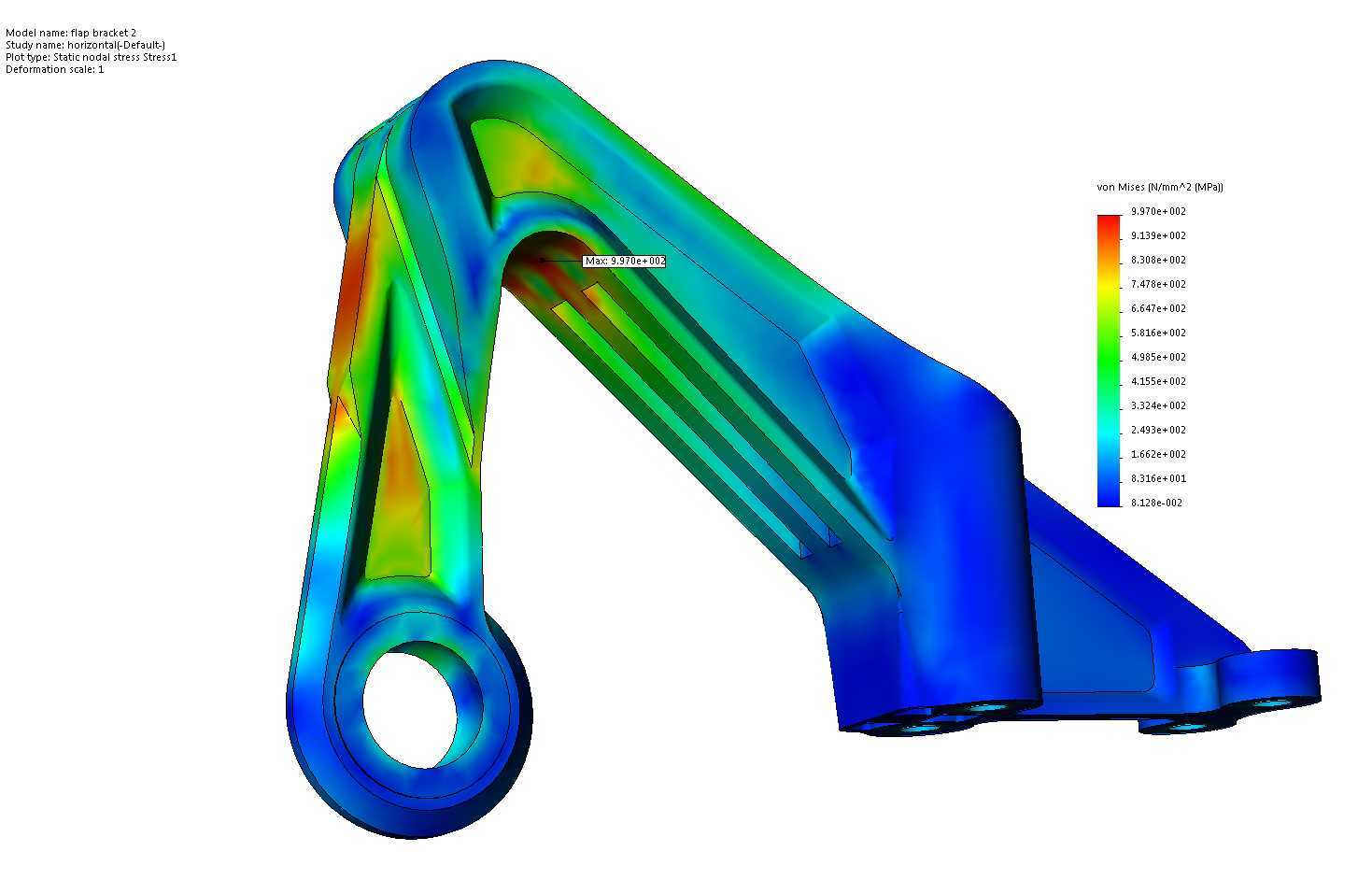

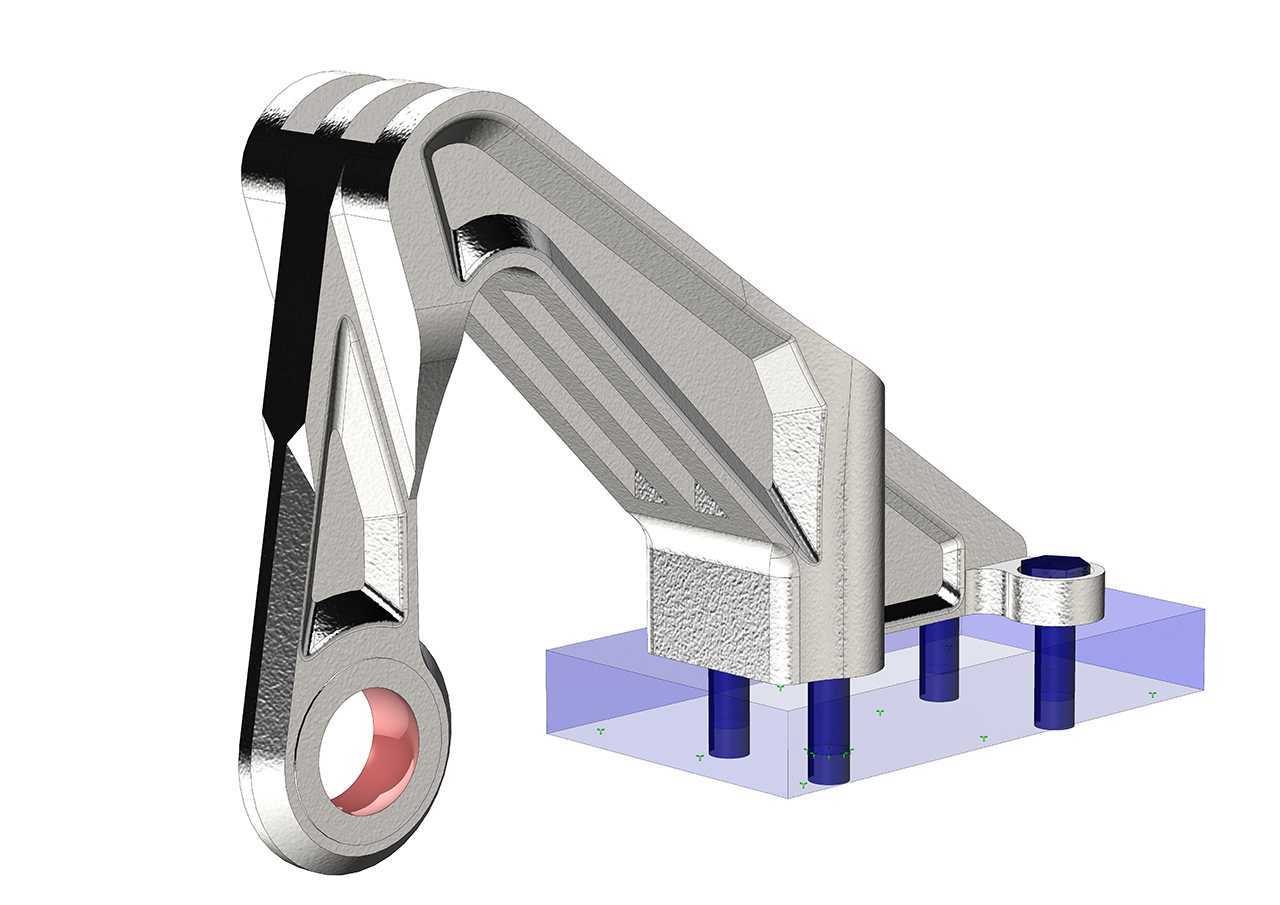

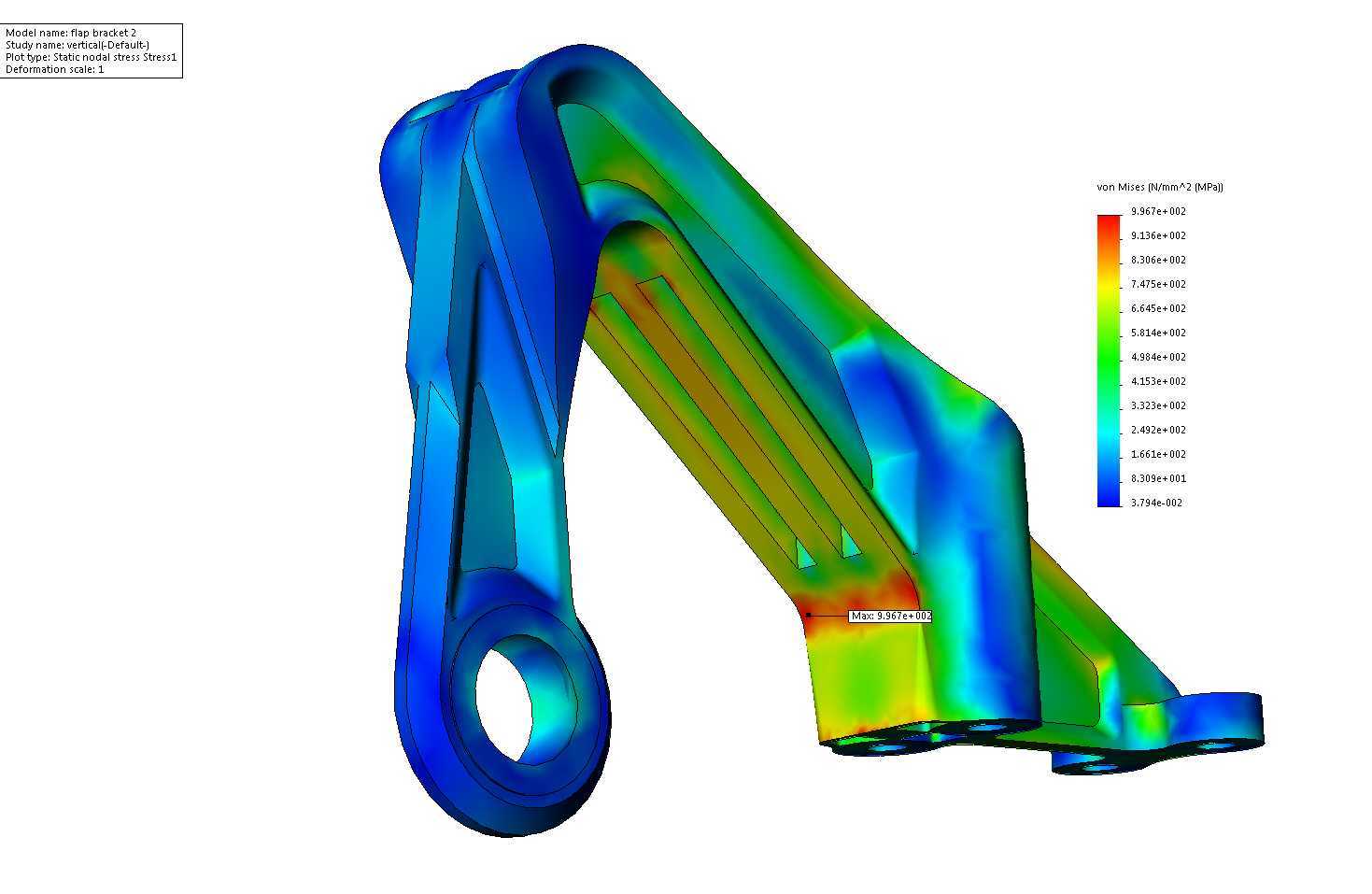

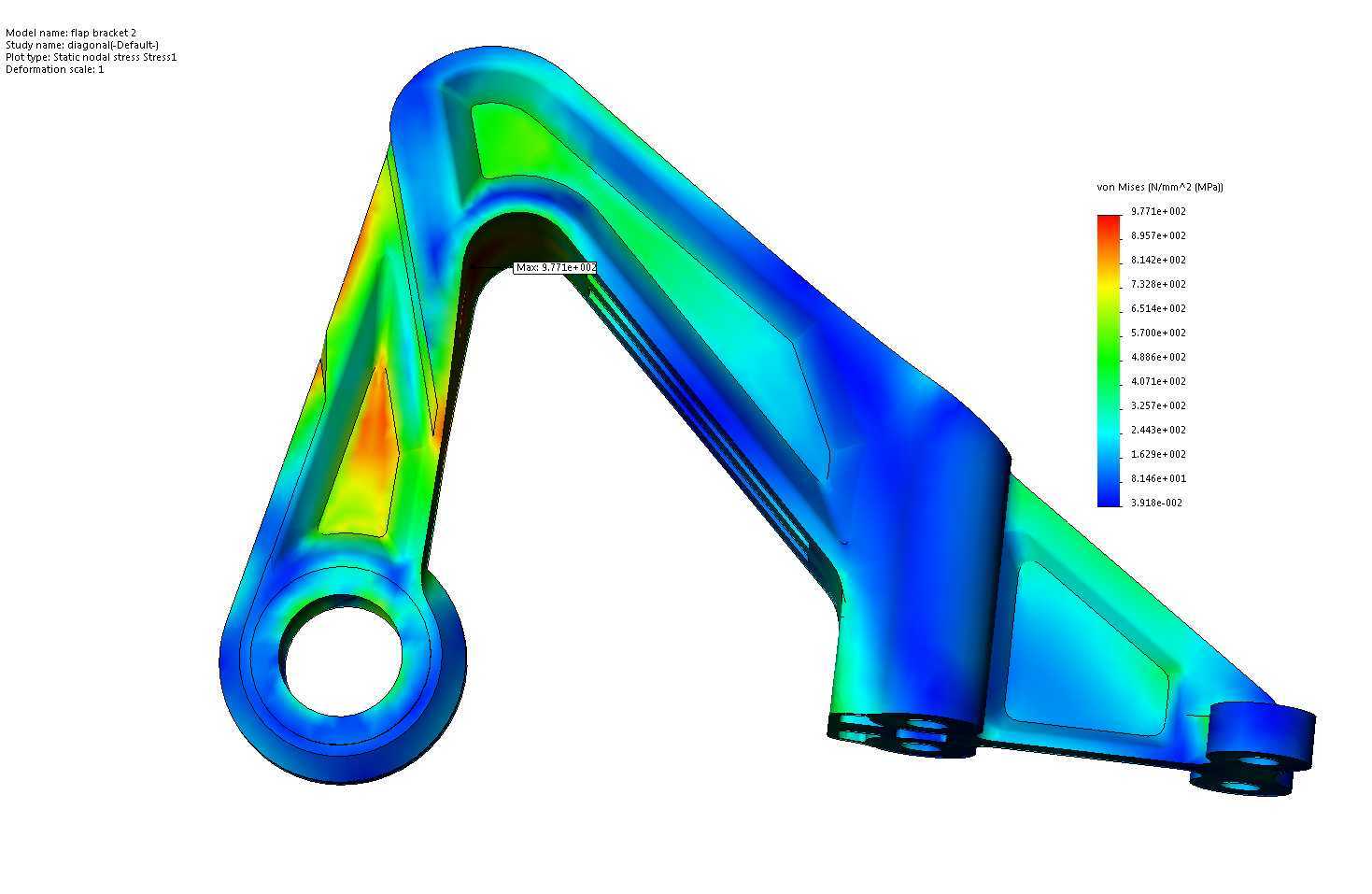

该支撑构件主要应用于轻型通航飞机的襟翼系统安装环节，作为襟翼与机翼主体结构之间的传力连接部件，承担飞行过程中襟翼动作的载荷传递与姿态固定作用，在襟翼偏转调整升阻比的过程中，该构件需要持续承受气动载荷带来的交变应力，同时要兼顾轻量化要求以降低整机结构重量。从结构设计逻辑来看，整体采用变截面筋条布局，主承力方向设置连续的加强筋结构，非承力区域做了镂空挖槽处理，在保证结构刚度满足工况要求的前提下，尽可能去除冗余材料，最终成品质量控制在较低区间，符合航空构件轻量化的设计原则。安装边界方面，构件两端分别设置对应安装孔位，一端用于与机翼内部的刚性固定板通过螺栓组紧固连接，孔位公差按照航空构件装配要求设计，保证安装后无多余装配应力；另一端与襟翼的作动摇臂铰接，铰接孔内预留衬套安装空间，可适配耐磨衬套的压装，降低长期往复动作带来的磨损量。外形轮廓完全贴合机翼蒙皮内侧的安装空间，不会与周边的管路、线束以及其他结构件产生干涉，安装时可直接对位预装，不需要额外修配周边结构。在功能特性上，该构件采用美铝合金材质加工，材料本身具备较高的比强度与抗腐蚀性能，能够适应高空低温、温差变化大的使用环境，表面不需要额外做过多防腐处理即可满足使用要求。结构受力路径经过优化，气动载荷从襟翼端传入后，会顺着主加强筋均匀分散到与机翼连接的安装面，避免局部应力集中导致的结构失效，在有限元分析验证中，对其施加额定工况下的极限载荷时，整体变形量控制在允许范围内，不会出现襟翼姿态偏移影响飞行操控的问题。日常维护过程中，该构件属于免维护结构件，仅需要在定检时检查连接螺栓的预紧力以及铰接部位的磨损情况即可，不需要定期拆解保养，能够降低整机的维护成本。针对3D打印加工的适配性，该构件的打印平面选择贴合最大安装面设置，打印过程中不需要添加过多支撑结构，成型后去除支撑的工作量较小，打印成型的零件经过简单的表面处理以及孔位精加工即可满足装配精度要求，适合小批量定制加工或者赛事类航空模型的结构改装使用。
