小型无尾三角翼手抛滑翔飞行器结构设计

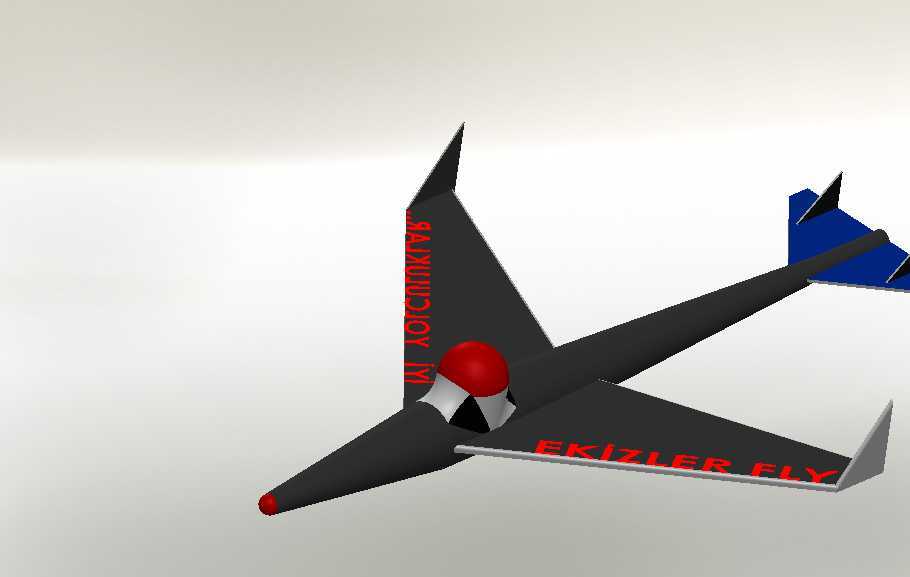

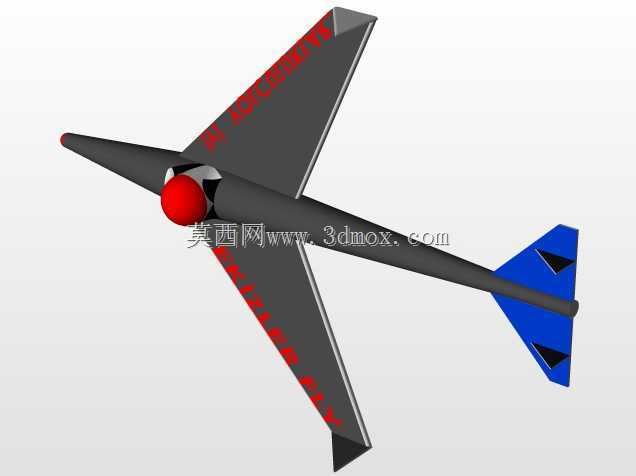

这款小型三角翼布局飞行器的设计，最初瞄准的是青少年航空科普教学场景，同时也可作为航模爱好者入门级手抛滑翔器材使用，在校园航空节、户外航模体验活动中，这类结构简单、飞行稳定性强的小飞行器，能让参与者快速理解固定翼飞行器的基础升力原理与气动布局特性。从结构设计逻辑来看，整机采用无尾三角翼布局，省去了常规布局的水平尾翼结构，大幅降低了装配复杂度，机翼前缘大后掠角的设计，能在小速度手抛投掷时获得足够的升力系数，同时兼顾低速飞行下的航向稳定性，机翼后缘设置的一体式升降副翼，可同时承担俯仰操控与滚转操控的功能，减少了独立舵面的结构冗余。机头位置的红色球形整流罩，一方面是作为配重调整整机重心位置，让重心落在机翼平均气动弦长的30%左右区间，保证手抛投掷后不会出现头轻失速或者头重栽地的问题，另一方面圆润的整流外形能降低机头位置的压差阻力，提升滑翔距离。机身主体采用细长流线型截面，从机头整流罩位置平滑过渡到尾翼段，垂尾采用小面积后掠设计，布置在机身末端上部，配合三角翼自身的航向稳定特性，能有效抑制飞行过程中的荷兰滚趋势，机翼上表面的标识区域做了轻微的凹陷设计，可粘贴装饰贴纸或者配重贴片，方便使用者根据实际投掷力度微调整机配平。从安装边界来看，整机所有突出结构均做了圆角钝化处理，机翼边缘没有尖锐棱角，在科普教学场景下使用时能避免划伤参与者，机身下部没有突出的外挂结构，投掷时手部握持区域刚好设置在重心投影位置，握持投掷时不会因为气动面被遮挡导致初始投掷姿态失稳。设计过程中特意将整机的结构壁厚做了均匀化处理，采用一体注塑成型的工艺方案即可实现批量生产，机翼与机身的连接位置做了圆弧过渡加强，避免跌落或者硬着陆时出现翼根断裂的问题，整机的滑翔比控制在1:8左右，在2米左右的投掷高度下，可实现15米以上的滑翔距离，完全满足入门级航模体验与科普教学的使用需求。尾翼段的蓝色整流结构与机身主体采用卡扣式连接，无需额外粘接即可完成装配，降低了入门使用者的组装门槛，机翼后缘的操纵面预留了0.5毫米的安装间隙，即使在低温环境下材料出现轻微收缩，也不会出现舵面卡滞的问题。
